На рис. 3 показана схема устройства. На элементах DD1.1, DD1.2 выполнен задающий генератор, работающий на частоте около 100 кГц при скважности, близкой к двум. Импульсы длительностью около 5 мкс через конденсатор С11 поступают на вход элемента DD1.3, а затем усиливаются по току включенными параллельно элементами DD1.4—DD1.6. Чтобы стабилизировать выходное напряжение источника питания, длительность импульса во время регулирования уменьшается. "Укорачивает" импульсы транзистор VT1. Открываясь, каждый период работы генератора, он принудительно устанавливает на входе элемента DD1.3 низкий уровень. Это состояние удерживается до конца очередного периода разряженным конденсатором С11. На транзисторах VT2, VT3 выполнен мощный усилитель тока, обеспечивающий форсированное переключение коммутирующего транзистора VT4. Диаграммы напряжения на основных элементах источника питания во время его запуска. Когда транзистор VT4 открыт, ток, протекающий через него и обмотку I трансформатора Т1, линейно нарастает. Импульсное напряжение с датчика тока R11 через резистор R7 подается на базу транзистора VT1. Чтобы исключить ложное открывание транзистора, выбросы тока сглаживает конденсатор С12. Первые после запуска несколько периодов мгновенное напряжение на базе транзистора VT1 остается меньше напряжения открывания Uбэ откр ~ 0,7 В. Как только мгновенное напряжение во время очередного периода достигнет порога 0,7 В, транзистор VT1 откроется, что в свою очередь, приведет к закрыванию коммутирующего транзистора VT4.

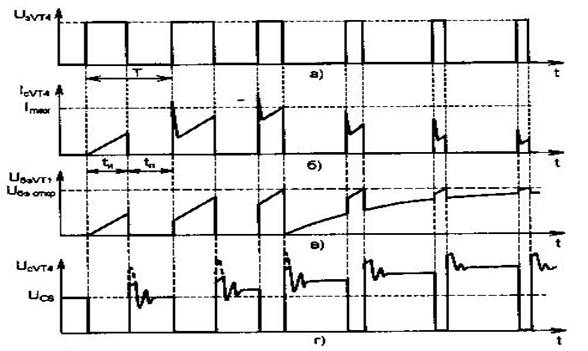

Рис. 2 Эпюры напряжений и токов
Таким образом, ток в обмотке I, а значит, и в нагрузке не может превышать некоторого значения, заранее определенного сопротивлением резистора R11. Этим обеспечивается защита источника питания от перегрузки по току. Фазировка обмоток трансформатора Т1 установлена такой, что во время открытого состояния транзистора VT4 диоды VD7 и VD9 закрыты обратным напряжением. Когда коммутирующий транзистор закроется, напряжение на всех обмотках меняет знак и увеличивается до тех пор, пока эти диоды не откроются. Тогда энергия, накопленная во время импульса в магнитном поле трансформатора Т1, направляется на зарядку конденсаторов выходного фильтра С15—С17 и конденсатора С9. Заметим, что, поскольку фазировка обмоток II и III совпадает, напряжение на конденсаторе С9 в режиме стабилизации выходного напряжения также стабилизировано независимо от значения входного напряжения источника питания. Регулирующий элемент источника питания — микросхема DA2 КР142ЕН19А. Когда напряжение на управляющем выводе 1 микросхемы достигнет 2,5 В, через нее и через излучающий диод оптрона начинает протекать ток, увеличивающийся с ростом выходного напряжения. Фототранзистор оптрона открывается, и ток, протекающий через резисторы R5, R7 и R11, создает на них падение напряжения, также увеличивающееся с ростом выходного напряжения. Мгновенное напряжение на базе транзистора VT1, равное сумме падения напряжения на резисторе R7 и датчике тока R11, не может превышать 0,7 В. Поэтому при увеличении тока фототранзистора оптрона увеличивается постоянное напряжение на резисторе R7 и уменьшается амплитуда импульсной составляющей на резисторе R11, что, в свою очередь, происходит только из-за уменьшения длительности открытого состояния коммутирующего транзистора VT4. Если же длительность импульса уменьшается, то сокращается и "порция" энергии, перекачиваемая каждый период трансформатором Т1 в нагрузку. Таким образом, если выходное напряжение источника питания меньше номинального значения, например, во время его запуска, длительность импульса и энергия, передаваемая на выход, максимальны. Когда выходное напряжение достигнет номинального уровня, появится сигнал обратной связи, вследствие чего длительность импульса уменьшится до значения, при котором выходное напряжение стабилизируется. Если по каким-либо причинам выходное напряжение увеличивается, например, при резком уменьшении тока нагрузки, сигнал обратной связи также увеличивается, а длительность импульса уменьшается вплоть до нулевой, и выходное напряжение источника питания возвращается к номинальному значению. На микросхеме DA1 выполнен узел запуска преобразователя. Его назначение — блокировать работу узла управления, если напряжение питания меньше 7,3 В. Это обстоятельство связано с тем, что коммутатор — полевой транзистор IRFBE20 — не полностью открывается при напряжении на затворе менее 7 В. Узел запуска работает следующим образом. При включении источника питания конденсатор С9 начинает заряжаться через резистор R8. Пока напряжение на конденсаторе составляет единицы вольт, на выходе (вывод 3) микросхемы DA1 удерживается низкий уровень, и работа узла управления заблокирована. В этот момент микросхема DA1 по выводу 1 потребляет ток 0,2 мА и падение напряжения на резисторе R1 составляет около 3 В. Примерно через 0,15...0,25 с напряжение на конденсаторе достигнет 10 В, при котором напряжение на выводе 1 микросхемы DA1 равно пороговому значению (7,3 В). На ее выходе появляется высокий уровень, разрешающий работу задающего генератора и узла управления. Начинается запуск преобразователя. В это время узел управления питается энергией, запасенной в конденсаторе С9. Напряжение на выходе преобразователя начнет увеличиваться, а значит, оно будет увеличиваться и на обмотке II во время паузы. Когда оно станет больше напряжения на конденсаторе С9, диод VD7 откроется и конденсатор в дальнейшем будет каждый период подзаряжаться от вспомогательной обмотки II. Ток зарядки конденсатора через резистор R8, в зависимости от входного напряжения источника питания, составляет 1... 1,5 мА, а потребление узла управления во время работы — 10мА. Это означает, что во время запуска конденсатор С9 разряжается. Если его напряжение уменьшится до порогового уровня микросхемы DA1, узел управления выключится, а поскольку в выключенном состоянии он потребляет не более 0,3 мА, напряжение на конденсаторе С9 будет увеличиваться до повторного включения. Такое происходит либо при перегрузке, либо при большой емкостной нагрузке, когда напряжение на выходе не успевает за пусковое время 20...30 мс увеличиться до номинального значения. В этом случае необходимо увеличить емкость конденсатора С9. Между прочим, указанная особенность работы узла управления позволяет источнику питания находиться в режиме перегрузки неограниченно долго, поскольку он в этом случае работает в пульсирующем режиме, причем время работы (запуск) в 8раз меньше времени нерабочего состояния. Коммутирующие элементы при этом даже не нагреваются! Еще одна особенность источника питания — защита нагрузки от превышения напряжения, которое происходит, например, при отказе какого-либо элемента в цепи обратной связи. В рабочем режиме напряжение на конденсаторе С9 — примерно 10 В и стабилитрон VD1 закрыт. В случае обрыва в цепи обратной связи выходное напряжение увеличивается сверх номинального значения. Но вместе с ним увеличивается напряжение на конденсаторе С9 и при значении около 13 В стабилитрон VD1 открывается. Процесс длится 50...500 мс, в течение которых ток через стабилитрон плавно нарастает, многократно превышая его максимальное значение. При этом кристалл элемента нагревается и расплавляется — стабилитрон практически превращается в перемычку с сопротивлением от единиц до нескольких десятков Ом. Напряжение на конденсаторе С9 уменьшается до значений, недостаточных для включения узла управления. Выходное же напряжение, получив в зависимости от тока нагрузки приращение в 1,3... 1,8 раза, уменьшается до нуля. На элементах L2C19 выполнен дополнительный фильтр, уменьшающий амплитуду пульсаций выходного напряжения. Чтобы уменьшить проникновение высокочастотных помех в сеть, на входе установлен фильтр С1— C3L1C4—С7, который к тому же сглаживает потребляемый во время работы импульсный ток с частотой 100 Гц. Терморезистор RK1 (ТР-10) имеет относительно высокое сопротивление в холодном состоянии, что ограничивает пусковой ток преобразователя при включении и защищает диоды выпрямителя. Во время работы терморезистор нагревается, сопротивление его уменьшается в несколько раз и на КПД источника питания практически не влияет. При закрывании транзистора VT4 на обмотке I трансформатора Т1 возникает импульс напряжения (на рис. 2,г он показан пунктиром на первых трех периодах напряжения \JcVT4), амплитуда которого определяется индуктивностью рассеяния. Чтобы ее уменьшить, в преобразователе установлена цепь VD8R9C14.
