Автомобильная видеокамера DVR-006(DW-D-097)
Убедительно просим Вас перед использованием DVR-006(DW-D-097) внимательно прочитать данную инструкцию по эксплуатации.

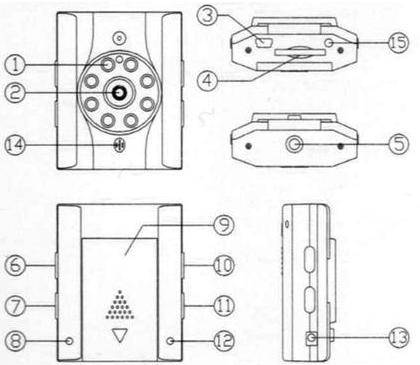

1. ИК-светодиод
2. Линза объектива видеокамеры
3. слот USB
4. слот SD/MMC карты памяти
5. гнездо фиксации кронштейна
6. Кнопка Time
7. Кнопка Record/Play
8. Индикатор записи
9. Крышка батарейного отсека
10. Кнопка On/Off
11. Кнопка Mode(запись/просмотр)
12. Индикатор разряда батареи
13. Гнездо питания 5V
14. Микрофон
15. Гнездо AV-out
Входящие в комплект аксессуары:
- Li-ion аккумуляторная батарея
- кабель miniUSB
- автомобильный адаптер 12В/24V
- AV-кабель
- кронштейн
- блок питания 220 V
Автомобильный видеорегистратор в режиме реального времени позволяет осуществить запись текущей дорожной ситуации.
ИК-светодиоды включаются при недостаточном освещении
Кольцевая запись, отображение даты и времени записи
Автоматическое начало записи после включения зажигания
Датчик движения
Поддержка SD-карт памяти с объемом от 256Мб до 32Гб.
Установка и подготовка к работе.
1. Оптимальным является расположение камеры на лобовом стекле ниже зеркала заднего вида. Сначала соедините камеру с кронштейном.
2. Затем определите желаемую область расположения камеры на стекле, обезжирьте ее и протрите чистой сухой тканью. После этого отведите на себя фиксирующий «флажок» присоски кронштейна, плотно прижмите кронштейн к стеклу и зафиксируйте присоску, переведя «флажок» в вертикальное положение.
3. Установите входящую в комплект Li-ion батарею. Вставьте SD/MMC карту памяти в слот (4), продвигая ее до легкого щелчка. Включите камеру, нажав кнопку (10). Для фиксации камеры в нужном направлении закрутите дополнительный «барашек» кронштейна. Камера готова к работе.
Питание камеры два режима работы:
1. когда используется только входящая в комплект Li-ion батарея, нажмите кнопку (10) и удерживайте 2 сек. пока не услышите характерный звук (пи-пи). Индикатор (8) замигает – камера начнет запись.
2. при использовании только автомобильного адаптера 12В/24V камера включается автоматически после появления напряжения в автомобильной бортовой сети. Видеозапись прерывается, если датчик движения перестает срабатывать или выключается зажигание.
ИК-светодиоды включаются автоматически при недостаточном освещении.
Li-ion батарея заряжается при помощи автомобильного адаптера 12В/24V, кабеля miniUSB или блока питания 220 V. Красный огонек индикатора (12) гаснет, когда батарея полностью заряжена. Цикл зарядки батареи занимает 3-4 часа.
Запись изображения и звука.
1.Включите камеру нажав кнопку(10), загорится индикатор (8).
2. Для начала записи нажмите кнопку (7). В процессе записи индикатор (8) постоянно мигает.
3. Для остановки записи снова нажмите кнопку (7). Для выключения камеры повторно нажмите кнопку (10).
Установка даты/времени.
Установить правильную дату и время можно с помощью подключения к телевизору AV-кабелем из комплекта. Сначала остановите запись, нажав кнопку (7), индикатор (8) перестанет мигать. Нажмите кнопку (6) для входа в режим установки даты/времени. Нажмите кнопку (7) для выбора формата отображения (DD/MM/YYYY), нажмите кнопку (6) для выбора изменяемого значения, установите правильное значение нажимая кнопку (7). Нажмите кнопку (6) для сохранения введенных значений.
Просмотр записанного изображения.
С помощью входящего в комплект AV-кабеля подключите камеру к телевизору или другому устройству. Включите камеру. Нажмите кнопку Mode (11) для входа в режим просмотра, затем нажмите кнопку (7) для выбора the former recording, нажмите кнопку (6) для выбора нужного файла записи и воспроизведите выбранный файл, нажав кнопку (7). Для остановки снова нажмите кнопку (7) или воспроизведение остановится по завершении фрагмента.
Записанный видеосигнал может быть также просмотрен на компьютере. Для этого используйте входящий в комплект кабель miniUSB. Установка драйверов не требуется.
Примечание:
- видеорегистратор не имеет встроенной памяти. Карты памяти SD/MMC в комплект не входят.
- запись производится отдельными фрагментами продолжительностью около 2 мин. каждый. При заполнении карты памяти, камера в автоматическом режиме удаляет самый ранний записанный файл и продолжает запись на освободившемся месте. Этот процесс занимает 2-8 секунд, и в это время запись не осуществляется.
- при снижении уровня заряда батареи ниже критического загорается индикатор (12). Для подзарядки используйте входящий в комплект автомобильный адаптер 12В/24V или блок питания 220V.
Меры предосторожности
Не подвергайте камеру воздействию высоких и низких температур, агрессивных сред, не держите ее в местах с повышенной влажностью и под прямыми солнечными лучами, не роняйте, не разбирайте самостоятельно.
Техническая спецификация
Разрешение сенсора камеры: 300 килопикселей
Разрешение видеофайла: 640x480, 30 кадров/сек
Формат видеофрагмента: AVI
Функция записи звука: есть
Датчик движения: есть
ИК подсветка: есть
Угол обзора камеры: 69°
Диапазон рабочих температур: от 0°С до 40°С
Используется с картами памяти: SD или ММС до 32 Гб
Вес камеры: 65 г
