Силовые масляные понижающие трехфазные двухобмоточные трансформаторы общего назначения нормального конструктивного исполнения мощностью от 01.01.01 кВ-А напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата. В стандартном конструктивном исполнении не предназначены для работы в условиях вибрации, тряски, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Номинальная частота трансформаторов масляных типа ТМГ 50 Гц. Регулировка напряжения РПН. Номинальное напряжение ВН 10 и 6 кВ, НН 400В и 230В, возможно иное по требованию заказчика.

Баки трансформаторов изготовлены с гофрированными стенками. При температурном расширении увеличение давления компенсируется пластичными деформациями гофров бака. Для исключения возможности разгерметизации гофрированная стенка выполняется с минимальным количеством сварочных швов на автоматизированном сварочном оборудовании.

В трансформаторах мощностью от 160 до 1600 кВА, по согласованию с потребителем устанавливаются катки для продольного и поперечного перемещения трансформаторов. На крышке бака применяется пробка для залива масла, в нижней части бака пробка для спуска масла, для взятия пробы, болт заземления. Обмотки активной части трансформатора алюминиевые и по запросу потребителя - медные. Магнитопровод изготавливается из холоднокатаной электротехнической стали на автоматизированном оборудовании со стабильно высокой точностью. Намотка провода и изоляции катушек активной части трансформаторов производится на автоматизированном оборудовании с одновременной укладкой провода и изоляции. Все без исключений трансформаторы завода имеют малую шумность и заданные параметры.

НЕ нашли? Не то? Что вы ищете?

Вводы ВН и НН съемные, наружной установки, расположены на крышке, изоляторы проходные. Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра. Для предотвращения возникновения избыточного давления в баке выше допустимого в трансформаторах устанавливается предохранительный клапан.

В виде дополнительной комплектации для контроля внутреннего давления в баке и сигнализации в случае превышения допустимой величины в трансформаторах, размещаемых в помещении, возможна установка электроконтактного мановакуумметра, а также манометрического сигнализирующего термометра. По заказу возможна установка пробивного предохранителя по линии низкого напряжения для исключения возможности перегрузки трансформатора внешними потребителями сверх номинальной мощности.

Стандартное исполнение, ниже приведенное в таблице технических характеристик, не исключает возможности индивидуальных исполнений, наиболее соответствующие Вашим требованиям.


Технические характеристики трансформаторов ТМГ мощностьюкВ-А

Тип трансформатора

Номин. мощ-ность, кВт

Номин. Напряже-ние, кВ

Схема и группа соединения

Потери, Вт

Напря­жение К. З., %

РАЗМЕРЫ

МАССА

ВН

НН

обмоток

Х. Х.

К. З.

L

В

Н

С

D

D1

E

E1

f

f1

масла

полная

ТМГ-16/10-У1(ХЛ1)

16

6; 10

0,4

У/Ун-0

120

500

4,0

730

432

855

595

310

310

180

90

65

70

58

230

ТМГ-25/10-У1(ХЛ1)

25

6; 10

0,4

У/Ун-0

130

600

4,0

730

432

980

730

310

310

180

90

65

70

70

240

600

4,0

690

ТМГ-40/10-У1(ХЛ1)

40

6; 10

0,4

У/Ун-0

200

850

4,0

756

532

970

520

450

450

180

100

90

100

70

288

У/Zh-11

850

4,0

990

ТМГ-63/10-У1(ХЛ1)

63

6; 10

0,23

У/Ун-0 У/Д-11

260

1270

4,0

900

520

1050

800

500

500

268

90

105

110

100

345

0,4

У/Ун-0 У/Zh-11

1

4,0 4,5

ТМГ-100/10-У1(ХЛ1)

100

6; 10

0,23

У/Ун-0

400

1800

4,5

1050

600

1040

800

500

500

268

120

100

110

120

445

0,4

У/Ун-0 У/Zн-11

1

4,5 5,0

ТМГ-160/10-У1(ХЛ1)

160

6; 10

0,23

У/Ун-0

600

2550

4,5

1160

725

1175

975

500

500

268

120

120

140

322

750

0,4

У/Ун-0 У/Zн-11

2

4,5 4,7 4,5

д/ун-11

2800

ТМГ-250/10-У1(ХЛ1)

250

6; 10

0,23

Ун/Д-11

800

3650

4,5

1340

785

1510

1240

500

500

270

130

125

125

283

990

0,4

У/Ун-0 Д/Ун-11

3

ТМГ-400/10-У1(ХЛ1)

400

6; 10

0,4

У/Ун-0 Д/Ун-11

1000

5

4,0

1304

862

1525

1257

600

600

260

120

140

150

270

1125

Продолжение: Технические характеристики трансформаторов ТМГ мощностьюкВ-А

Тип трансформатора

Номин. мощ-ность, кВт

Номин. Напряже-ние, кВ

Схема и группа соединения

Напря­жение К. З., %

РАЗМЕРЫ

МАССА

ВН

НН

Обмоток

Х. Х.

К. З.

L

В

Н

С

D

D1

E

E1

f

f1

масла

полная

ТМГ-630/10-У1(ХЛ1)

630

6; 10

0,4

У/Ун-0 Д/Ун-11

1700

8500

4,5

1578

1002

1545

1277

820

820

390

120

170

145

475

1798

ТМГ-1000/10-У1

1000

6; 10

0,4

У/Ун-0 Д/Ун-11

2200

11800

5,5

1763

1096

1705

1515

820

820

300

180

180

140

750

2200

ТМГ-1250/10-У1

1250

6; 10

0,4

У/Ун-0 Д/Ун-11

1650

12400

6

1750

1100

1850

1480

820

820

230

150

150

150

685

3000

ТМГ-1600/10-У1

1600

6; 10

0,4

У/Ун-0 Д/Ун-11

1950

15800

6

1900

1200

1900

1535

820

820

230

150

150

150

910

3780

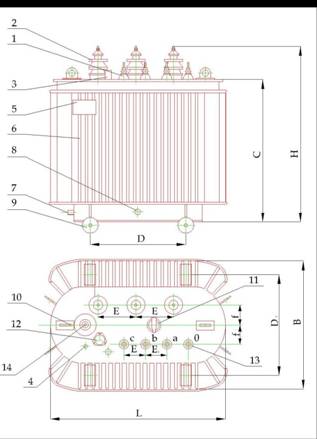

Трансформаторы ТМГ кВ-А

Описание: IM1

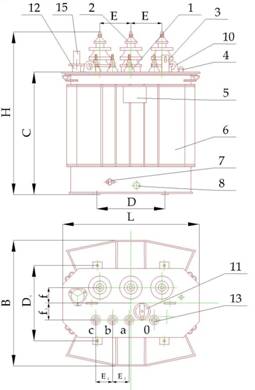

Трансформаторы ТМГ 100-400 кВ-А

Описание: IM1

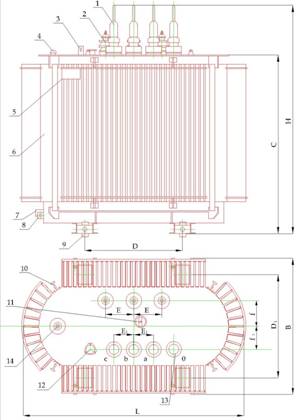

Трансформаторы ТМГ 16-63 кВ-А

Описание: IM1

1.  Ввод НН

2.  Ввод ВН

3.  Указатель уровня масла

4.  Установочное место термометра стеклянного (или термобаллона термометра манометрического)

5.  Заводская табличка

6.  Гофрированный бак

7.  Болт заземления

8.  Сливная пробка

9.  Транспортный ролик (устанавливаются на трансформаторах от 160 до 1600 кВ-А)

10.  Серьга для подъема трансформатора

11.  Переключатель до ± 5 % по 2,5 %

12.  Патрубок заливки масла

13.  Пробивной предохранитель (комплектуется по заказу потребителя)

14.  Аварийный быстродействующий клапан сброса давления (комплектуется по заказу потребителя)

15. Предохранительный клапан
