ТРАВЕРСЫ НИЗКОВОЛЬТНЫЕ
Траверса ТН-1
Фото

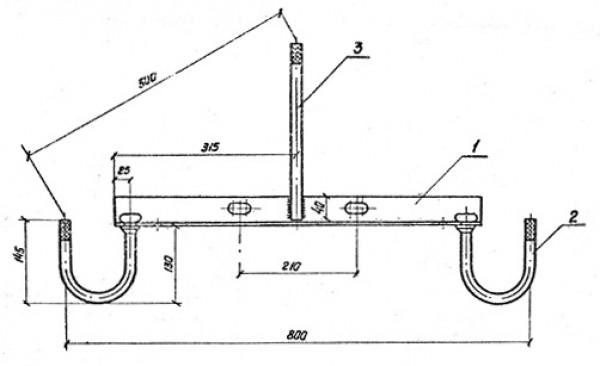

Чертеж
Описание
Траверсы ТН-1 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.01).
Траверса ТН-1 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь и крюки под изоляторы типа НС-18, ТФ-20. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Габариты изделия: 50х430х860 мм
Спецификация траверсы ТН-1
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 50х50х4 ГОСТ8509-72 L=630 | 1 | 4,0 |
2 | Круг 18 ГОСТ2590-71 L=355 | 2 | |
3 | Круг 18 ГОСТ2590-71 L=300 | 1 |

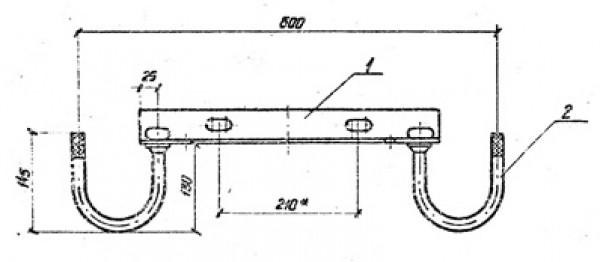

Траверса ТН-2
Фото
Чертеж
Описание
Траверсы ТН-2 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.02).
Траверса ТН-2 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются крюки под изоляторы типа НС-20, НФО-18, ТФ-20. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков КП-18.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-2
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 50х50х4 ГОСТ8509-72 L=430 | 1 | 2.70 |
2 | Круг 18 ГОСТ2590-71 L=355 | 2 |
Траверса ТН-3
Чертеж
Описание
Траверсы ТН-3 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.05).
Траверса ТН-3 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь и крюк под изоляторы типа НС-20, НФО-18, ТФ-20. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков КП-18.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-3
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 50х50х4 ГОСТ8509-72 L=375 | 1 | 2.20 |
2 | Круг 16 ГОСТ2590-71 L=635 | 1 |
Траверса ТН-4

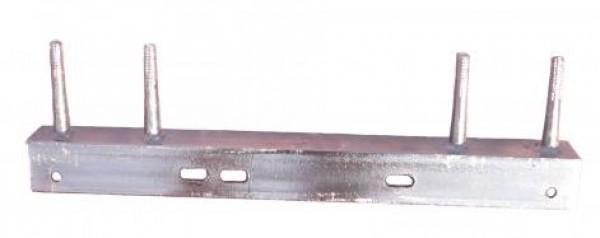

Фото

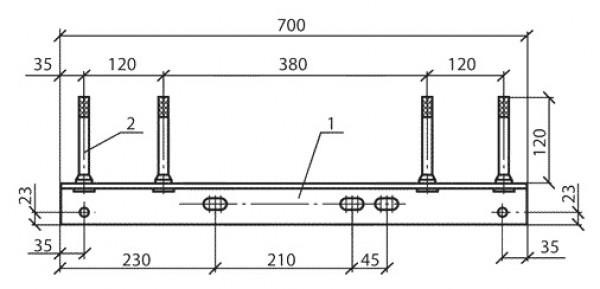

Чертеж
Описание
Траверсы ТН-4 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.08.01)
Траверса ТН-4 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри Ш16-С-25 под изоляторы типа НС-18а. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Габариты изделия: 63х183х700 мм
Спецификация траверсы ТН-4
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 63х63х5 ГОСТ8509-72 L=100 | 1 | 4.70 |
2 | Штырь Ш=16 К=5 | 4 |

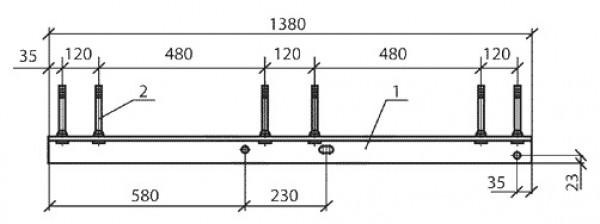

Траверса ТН-5
Фото
Чертеж
Описание
Траверсы ТН-5 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.09.01)
Траверса ТН-5 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри Ш16-С-25 под изоляторы типа НС-18а. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-5
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 63х63х5 ГОСТ8509-72 L=1390 | 1 | 8,70 |
2 | Штырь Ш-15 К-25 | 6 |
Траверса ТН-6

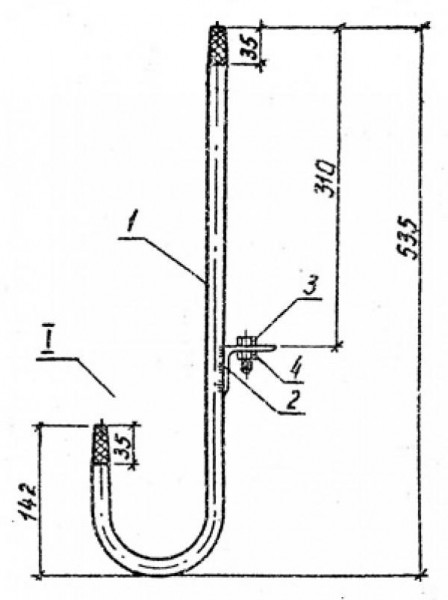

Чертеж
Описание
Траверсы ТН-6 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.07)
Траверса ТН-6 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь и крюк под изоляторы типа НС-20, НФО-18, ТФ-20. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков КП-18.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-6
Позиция | Наименование детали | Количество | Масса, кг |
1 | Круг 15 ГОСТ2590-71 L=725 | 1 | 4,0 |
2 | Уголок 50х50х4 ГОСТ8509-72 L=40 | 1 | |
3 | Болт М10*25 | 1 | |
4 | Гайка М10 | 1 |

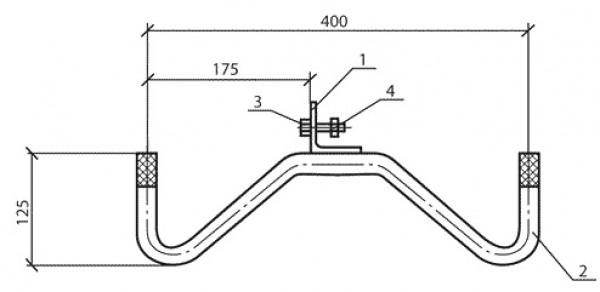

Траверса ТН-7
Фото
Описание
Траверсы ТН-7 изготавливается согласно типового проекта 3.407.1-136 выпуск 1 (лист 3.407.1-136.3-26)
Траверса ТН-7 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-7
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 50х50х5 ГОСТ8509-85 L=40 | 1 | 1,30 |
2 | Круг 16 ГОСТ | 1 | |
3 | Болт 16х25 ГОСТ 7798-70 | 1 | |
4 | Гайка М10 ГОСТ5915-70 |
Траверса ТН-8
Фото

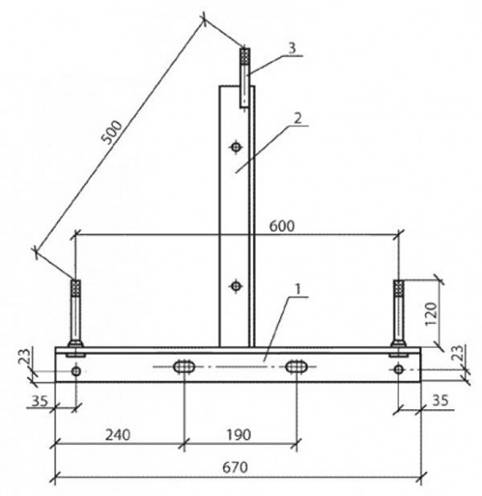

Чертеж
Описание
Траверсы ТН-8 изготавливается согласно типового проекта 3.407.1-136 выпуск 3 (лист 3.407.1-136.3-27)
Траверса ТН-8 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри Ш16-С-25 под изоляторы типа НС-18а. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Габариты изделия: 63х583х670 мм
Спецификация траверсы ТН-8
Позиция | Наименование детали | Количество | Масса, кг |
1 | Траверса ТН 9 | 1 | 6,1 |
2 | Уголок 63х63х5 ГОСТ8509-86 L=400 | 1 | |
3 | Круг 18 ГОСТ2590-71 L=170 | 1 |
Траверса ТН-9
Фото

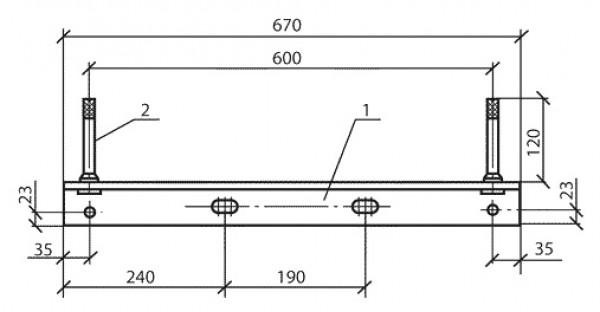

Чертеж
Траверсы ТН-9 изготавливается согласно типового проекта 3.407.1-136 выпуск 3 (лист 3.407.1-136.3-28)
Траверса ТН-9 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри Ш16-С-25 под изоляторы типа НС-18а. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Обычно применяется в комплекте с траверсой ТН-8.
Габариты изделия: 63х183х670 мм
Спецификация траверсы ТН-9
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 63х63х5 ГОСТ8509-86 L=670 | 1 | 3,90 |
2 | Штырь Ш-16-К-25 | 2 |

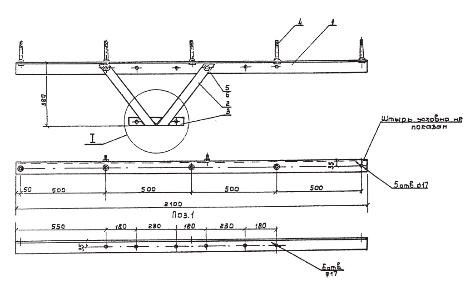

Траверса ТН-10

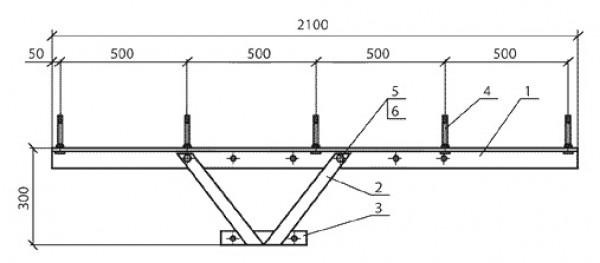

Чертеж
Описание
Траверсы ТН-10 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-52)
Траверса ТН-10 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри под изоляторы. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-10
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 70х70х5 ГОСТ8509-85 L=430 | 1 | 16.00 |
2 | Полоса 5х50 ГОСТ 103-76 | 2 | |
3 | Полоса 5х50 ГОСТ 103-76 | 1 | |
4 | Штырь Ш-16-К-25 ГОСТ 6 | 5 | |
5 | Болт М16х30 ГОСТ 7798-70 | 2 | |
6 | Гайка М16 ГОСТ5915-70 | 2 |

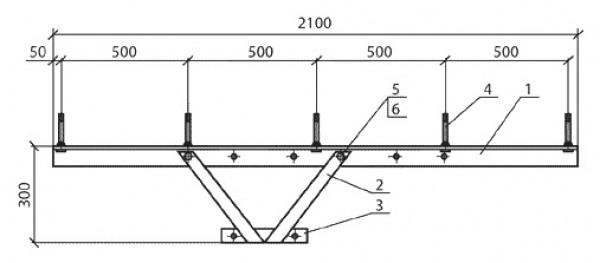

Траверса ТН-11

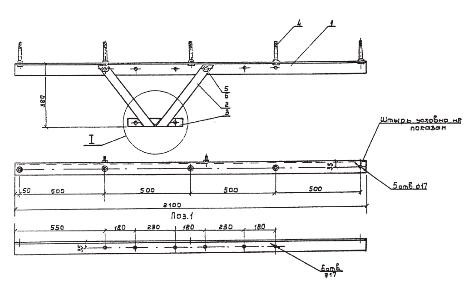

Чертеж
Описание
Траверсы ТН-11 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-52)
Траверса ТН-11 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри под изоляторы. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-11
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 90х90х7 ГОСТ8509-85 L=430 | 1 | 16.00 |
2 | Полоса 5х50 ГОСТ 103-76 | 2 | |
3 | Полоса 5х50 ГОСТ 103-76 | 1 | |
4 | Штырь Ш-16-К-25 ГОСТ 6 | 5 | |
5 | Болт М16х30 ГОСТ 7798-70 | 2 | |
6 | Гайка М16 ГОСТ5915-70 | 2 |
Траверса ТН-12

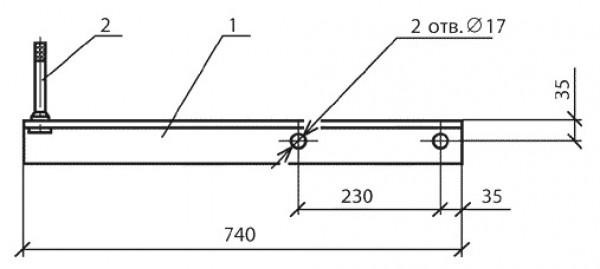

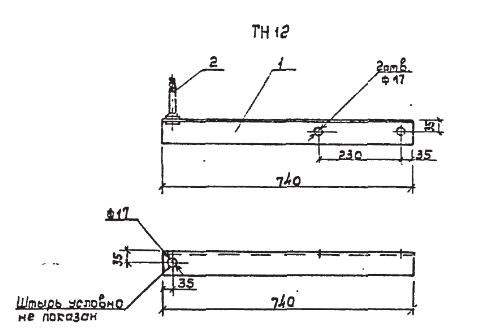

Чертеж
Описание
Траверсы ТН-12 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-53)
Траверса ТН-12 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь под изоляторы. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-12
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 70х70х5 ГОСТ8509-85 | 1 | 4,53 |
2 | Штырь Ш-15-К-25 ГОСТ 5 | 1 |

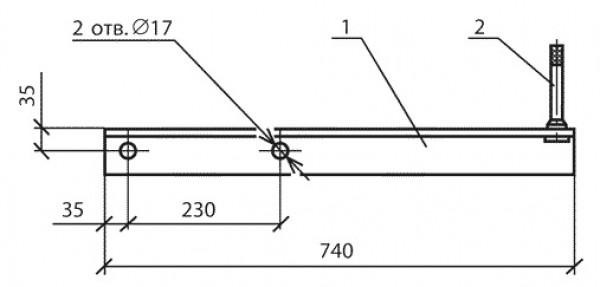

Траверса ТН-13
Чертеж
Описание
Траверсы ТН-13 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.8-53)
Траверса ТН-13 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь под изоляторы. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-13
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 70х70х5 ГОСТ8509-85 | 1 | 4,30 |
2 | Штырь Ш-15-К-25 ГОСТ 5 | 1 |

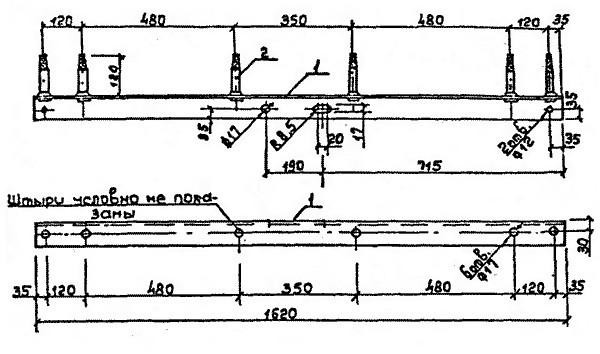

Траверса ТН-14
Чертеж
Траверсы ТН-14 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.3-29)
Траверса ТН-14 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеются штыри Ш16-С-25 под изоляторы типа НС-18а. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков К-5.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-14
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 70х70х5 ГОСТ8509-85 L=1620 | 1 | 10.70 |
2 | Штырь Ш-16-К-25 ГОСТ 5 | 6 |

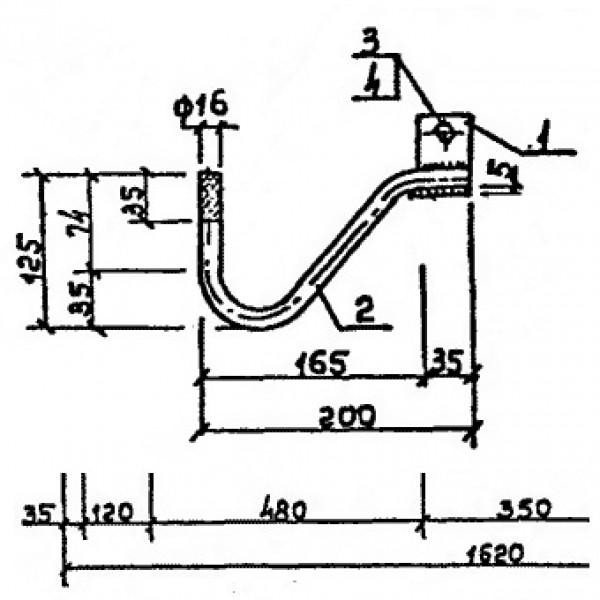

Траверса ТН-15
Чертеж
Описание
Траверсы ТН-15 изготавливается согласно типового проекта 3.407.1-143 выпуск 1 (лист 3.407.1-143.3-30)
Траверса ТН-15 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
На траверсе имеется штырь и крюк под изоляторы типа НС-20, НФО-18, ТФ-20. Крепление изоляторов на траверсе рекомендуется осуществлять с помощью колпачков КП-18.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-15
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 5х40 ГОСТ103-76 L=60 | 1 | 0,70 |
2 | Круг 16 ГОСТ 2530-71 r=355 | 1 | |
3 | Болт М10х25 ГОСТ 7798-70 | 1 | |
4 | Гайка М10 ГОСТ 5915-70 | 1 |
Траверса ТН-18
Рисунок

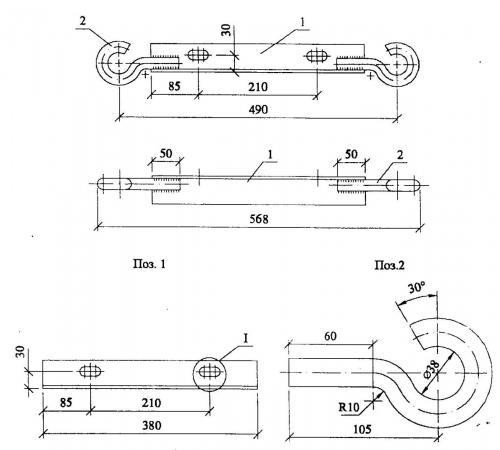

Чертеж
Описание
Траверсы ТН-18 изготавливается согласно типовому проекту 21.0045-17.
Траверса ТН-18 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-18
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 50х50х5 ГОСТ8509-86 L=1620 | 1 | 2.60 |
2 | Круг 20 ГОСТ 2590-88, L=233 | 2 |
Траверса ТН-19
Рисунок

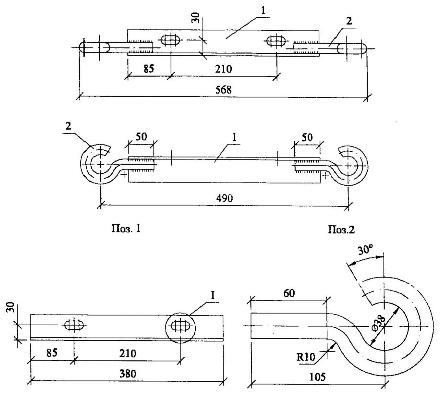

Чертеж
Описание
Траверсы ТН-19 изготавливается согласно типовому проекту 21.0045-18.
Траверса ТН-19 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-19
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 50х50х5 ГОСТ8509-86 | 1 | 2.60 |
2 | Круг 20 ГОСТ2590-88, L=233 | 2 |
Траверса ТН-27

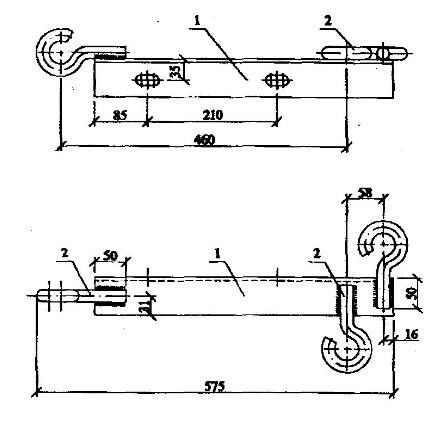

Чертеж
Описание
Траверсы ТН-27 изготавливается согласно типового проекта ЛЭП.98.08-13
Для того, чтобы произвести одинарное крепление проводов в процессе установки опор для прокладки линии, являющейся низковольтной и имеющей напряжение 0,4кВ, используется траверса ТН-27, которая крепится к соответствующей опоре при помощи особого крепёжного хомута. Такие хомуты различны и требуется их тщательный подбор. Если в процессе строительства линии применяются опоры СВ105, то следует выбрать хомут Х-42, если используются опоры СВ-95, то необходим хомут Х-10 и т. д. Хомут, предназначенный для крепления данной траверсы к опоре, доставляется заказчикам отдельно.
Спецификация траверсы ТН-27
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 63х63х5 ГОСТ8509-86 | 1 | 4.20 |
2 | Круг 20 ГОСТ 2590-88, L=233 | 4 |
Траверса ТН-28
Чертеж
Описание
Траверсы ТН-28 изготавливается согласно типового проекта 21.0003-15
Траверса ТН-28 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-28
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 63х63х5 ГОСТ8509-86 | 1 | 5.10 |
2 | Круг 20 ГОСТ 2590-88, L=233 | 4 |
Траверса ТН-29

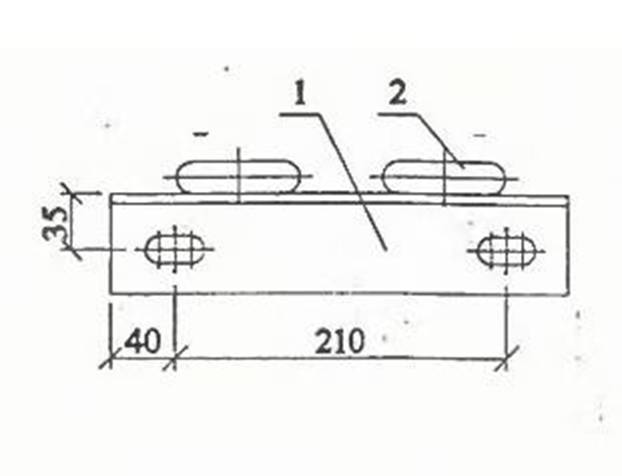

Чертеж
Описание
Траверсы ТН-29 изготавливается согласно типового проекта 21.0003-16
Траверса ТН-29 предназначена для одинарного крепления проводов при установке опор низковольтной линии номинальным напряжением 0,4 кВ.
Крепление траверсы к опоре осуществляется с помощью хомута. Для разных опор применяются различные хомуты, так для опоры СВ-95 хомут Х-10, для опоры СВ105 хомут Х-42 и т. п.
Хомут для крепления траверсы к опоре поставляется отдельно.
Спецификация траверсы ТН-29
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 63х63х5 ГОСТ8509-86 | 1 | 4.20 |
2 | Круг 20 ГОСТ 2590-88, L=223 | 4 |
