Распределительные панели щитов ЩО-70, ЩО-02

Распределительные панели щитов ЩО-70, ЩО-02

Панели распределительных щитов серии ЩО70, ЩО-02 предназначены для комплектования распределительных устройств напряжением 380/220 В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии трехфазного переменного тока и защиты отходящих линий от перегрузок и токов короткого замыкания.

Щиты серии ЩО 70, ЩО-02, скомплектованные  из вводных, линейных, секционных и торцевых панелей, устанавливаются в электропомещениях и обслуживаются с передней стороны.

Особенности исполнения ЩО-70, ЩО-02

Панели вводные

На вводных панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром.

Панели секционные

Секционные панели предназначены для секционирования шин распределительно уст-ройства в тех случаях, когда каждая из секций нормально получает питание от отдельного трансформатора. С помощью этих панелей могут комплектоваться РУ двухтрансформатор-ных подстанций.

Панели линейные

На линейных панелях установлена коммутационная защитная аппаратура отходящих линий. Измерительные приборы (амперметры, вольтметры, трансформатора тока) устанавливаются по требованию заказчика.

Панели торцовые

Панели торцовые служат для закрытия распределительного щита с торцов.

Панель диспетчерского управления уличным освещением

Панель комплектуется аппаратурой управления и защиты линий уличного освещения.

Основные параметры панелей щитов ЩО-70, ЩО-02

Наименование параметра	Значение
Номинальное напряжение, В	380/220
Род тока	переменный
Частота, Гц	50
Номинальный ток сборных шин, А	600, 1000, 1500, 2000
Электродинамическая стойкость сборных шин, кА	16, 31,5, 50, 80
Номинальный ток отходящих линий, А	100, 200, 400, 600, 1000
Номинальный ток вводных панелей, А	400, 600, 1000, 1500, 2000
Номинальный ток секционных панелей, А	600, 1000, 1500
Номинальное напряжение вспомогательных цепей, В	220
Степень защиты панелей по ГОСТ 14254 с лицевой стороны с остальных сторон	IP20 IP00
Габаритные размеры, мм высота ширина глубина	2000, 2, 800, 300, 90,
Масса панели, кг, не более: секционной с рубильником линейной с автоматическими выключателями вводной с автоматическим выключателем
Выполнение ввода	Кабельный, кабельный с земляной защитой, шинный, шинный с земляной защитой
Назначение панели	Вводные, линейные, секцион-ные, водно-линейные, водно-секционные, уличного освеще-ния, с аппаратурой АВР, тор-цевые, панели учета
По способу установки выключателей	Со стационарными выключателями

Примеры записи условных обозначений продукции при заказе и в НКУ:

ЩО70-2-24 УЗ ТУ Щ УЗ ТУ

Структурная схема условного обозначения ЩО-70, ЩО-02

ЩО70 - Х – ХХ У3

1 - Панель распределительного щита одностороннего обслуживания

2 - Электродинамическая стойкость сборных шин:

кА;

кА

3 - Порядковый номер схемы панели

4 - Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

ЩО - 02 - Х - ХХ У3

1 - Панель распределительного щита одностороннего обслуживания

2 - Год разработки

3 - Условное обозначение номинального ударного тока замыкания:

кА;

2 - 31,5 кА;

кА;

Ка

4 - Условное обозначение по номеру электрической схемы и значению номинального тока

5 - Климатическое исполнение и категория размещения по ГОСТ  15150 и ГОСТ 15543.1

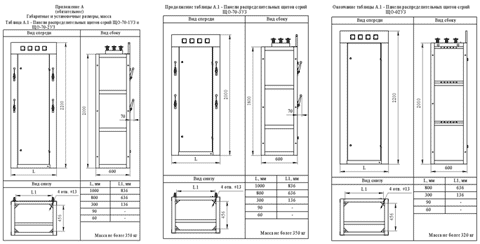

ЩО-70-1, 2УЗ ЩО-70-3УЗ ЩО-02УЗ
