Электронный ручной микроскоп ViTiny FUN-524

Электронный ручной микроскоп ViTiny FUN-524.

Поздравляем Вас с приобретением инновационного продукта!

Данная модель микроскопа может использоваться для проверки денежных купюр и монет, проверки крепления микроэлементов на платах, проверки оттисков, швов и т. д. Также он может найти применение в медицине для исследований и в ювелирном деле.

Комплект поставки

Прибор ViTiny – 1 шт.

Адаптер питания – 1 шт.

Кабель мини-USB – 1 шт.

Руководство пользователя – 1 шт.

Ремешок на руку – 1 шт.

Прокладки для предотвращения скольжения – 2 шт.

CD диск с программным обеспечением – 1 шт.

Чистящая салфетка – 1 шт.

Аккумуляторная батарея Ni-MH – 3 шт.

Работа

·  В течение 2 секунд держите нажатой кнопку включения питания, прибор перейдет в режим наблюдения. На экране будет отображаться увеличенное изображение.

·  Установите перекрестье, расположенное на задней стороне прибора над наблюдаемым объектом. Объект должен находиться в центре экрана.

·  Вы можете прикасаться пластиковым диском, предохраняющим линзу, к поверхности вокруг объекта.

·  Нажмите кнопку сохранения или колесо масштабирования для записи изображения в память.

1.  Вращением этого колесика можно увеличивать/уменьшать изображение. При нажатии изображение сохраняется в памяти. 2.  Перекрестье отображает положение линзы, помогает наводиться на объект. 3.  Пластиковый диск регулирует расстояние между линзой и поверхностью и предохраняет линзу от контакта с поверхностью. Данный механизм фокусировки используется для получения более четкого изображения. 4.  Экран. 5.  Кнопка выбора различных эффектов над изображением.

6.  Кнопка включения питания. Для включения питания держите ее нажатой в течение 2 секунд.

7.  Кнопка перехода в режим настроек.

8.  Нажмите эту кнопку для сохранения текущего изображения в памяти. В режиме просмотра нажимайте эту кнопку для сравнения изображений. В режиме настроек нажимайте эту кнопку для подтверждения.

9.  Нажмите эту кнопку для изменения яркости белого светодиода. Доступно 4 уровня яркости.

10.  В обычном режиме нажмите эту кнопку для перехода в режим просмотра. В других режимах нажимайте эту кнопку для возврата в обычный режим.

Питание

·  Прибор питается от трех аккумуляторных батарей.

·  Прибор может питаться от аккумуляторов или от USB кабеля.

·  Аккумуляторные батареи будут заряжаться автоматически, когда Вы подключаете прибор к компьютеру с помощью USB кабеля. Или когда Вы подключаете прибор к адаптеру питания USB.

·  Если зарядка аккумуляторов происходит при выключенном приборе, белый светодиод будет мигать дважды каждые три секунды. Если зарядка аккумуляторов происходит при включенном приборе, на экране отобразится иконка .

·  Если зарядка аккумуляторов завершена при выключенном приборе, белый светодиод будет мигать один раз каждые три секунды. Если зарядка аккумуляторов завершена при включенном приборе, на экране отобразится иконка .

·  Чтобы продлить срок службы аккумуляторов, заряжайте их через каждые несколько месяцев, даже если прибор не используется.

·  Перед длительным хранением прибора извлеките аккумуляторы.

·  Прибор может также использовать алкалайновые батарейки. Не используйте совместно батарейки разных типов.

Аксессуары

Прокладки для предотвращения скольжения: В комплект поставки входят две прокладки для предотвращения скольжения. Снимите пленку с прокладок и приклейте прокладки к прибору как показано на рисунке.

Адаптер питания: Включается в стенную розетку и подключается к USB кабелю. Входное напряжение от 100В до 240В AC, на выходе 5В DC.

Мини-USB кабель: Используется для передачи данных между прибором и компьютером. Также используется для питания и зарядки аккумуляторов от компьютера или адаптера питания.

Настройки

Power Saving: Устанавливает период времени, после которого прибор автоматически выключается. Status Display: Включение/выключение отображения иконок состояния. Brightness: Настройка яркости экрана. White Balance: Включение/выключение автоматической коррекции баланса белого. Delete all pic: Удалить все изображения из памяти. Factory Default: Восстановление настроек по умолчанию.

Эффекты, применяемые к изображению

Gray (G): Убираются цвета, создается изображение в градациях серого цвета для лучшего различения объектов.

Inverse (I): Инвертирование цветов или оттенков серого. Используется для выделения некоторых особенностей изображения.

Emboss (E): Создание рельефного изображения. Используется для выделения некоторых особенностей изображения.

Dual Window View (D): На экране формируется два окна, в правом окне показывается текущее изображение, в левом окне показывается максимально увеличенная центральная часть текущего изображения.

Ruler: В течение 2 секунд держите нажатой кнопку эффектов, чтобы в нижней части экрана появилась линейка. Цифра справа показывает длину всей линейки и меняется при увеличении. Например, на рисунке внизу показана линейка длиной 0.5мм. Одно деление на линейке соответствует 0.05 мм. Но это значение не полностью достоверное. На это значение влияет изменение расстояния между линзой и объектом, когда пользователь держит прибор. Помните, что линейка используется для удобства пользователя, а не для точных научных измерений.

Состояние

	Батареи разряжены	Означает разряд аккумуляторных батарей.
	Эффекты над изображением	N: обычный режим, G: градация серого, I: инверсия, E: рельеф, D: два окна.
	Увеличение	Отображается текущая степень увеличения.
	Яркость светодиода	Яркость светодиода имеет четыре уровня.
	Рамка-центр	В течение 2 секунд держите нажатой кнопку эффектов для переключения между рамкой-центром и линейкой.
	Линейка
	Питание через USB	Прибор питается от USB.
	Зарядка	Означает зарядку аккумуляторов.

Подключение прибора к компьютеру

Вы можете передавать изображения с прибора на компьютер и обратно с помощью USB порта.

1.  Подключите прибор к компьютеру с помощью кабеля мини-USB.

2.  Автоматически запустится мастер установки нового оборудования в Windows.

3.  В мастере установки выберите каталог “Drivers” на CD диске из комплекта поставки. Драйвера для прибора разработаны только для операционной системы Windows. Драйвера для операционной системы Windows Vista находятся в процессе разработки. Для получения новейших версий ПО зайдите на сайт ViTiny (www. ).

4.  Установите драйвера.

5.  Скопируйте на Ваш жесткий диск небольшую программу FUN50.exe из каталога “Application” на CD диске из комплекта поставки.

6.  Чтобы загрузить изображения с прибора на компьютер, запустите программу FUN50.exe.

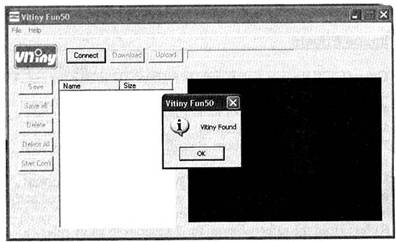

7.  После запуска программы FUN50.exe кликните кнопку “Connect”. Вы увидите диалоговое окно показанное ниже. Кликните OK.

8.  Кликните кнопку “Download”. Данные из памяти прибора будут скопированы в оперативную память компьютера. В окне отобразится список имен файлов с указанием размера файлов.

9.  Вы можете просматривать изображения в правой части окна. Вы можете сохранить изображение на жесткий диск с помощью кнопки “Save”.

10.  Изображения, загружаемые с компьютера в прибор должны быть разрешением 320х240 пикселей в формате jpg.

11.  Кнопки “Delete” и “Delete All” удаляют изображения из Flash памяти прибора.

Меры безопасности

·  Прибор ViTiny не является влагозащищенным, держите его сухим.

·  Не используйте прибор в местах с повышенной влажностью, например, в ванной комнате.

·  Используйте прибор только в диапазоне температур от -5°С до 50°С.

·  Резкое изменение температуры может привести к конденсации влаги в приборе. Поэтому при входе с морозной улицы в теплую комнату прибор должен находиться в чехле, чтобы замедлить изменение температуры.

·  Не подвергайте линзу прибора воздействию прямого солнечного света. Мощный свет может повредить светочувствительную электронику.

·  Не прикасайтесь к линзе.

·  Белый светодиод подсветки очень яркий. Не смотрите на светодиод, это может вызвать повреждение глаз.

·  Пластиковый диск, защищающий линзу, может быть загрязнен при контакте с поверхностью. Аккуратно очистите его.

·  Не отключайте питание, когда прибор включен. Это может привести к потере данных или повреждению электронной схемы.

Технические характеристики ViTiny семейство Fun5XX

Видео датчик	CMOS 300 000 пикселей
Линза	Высокочувствительная линза
Подсветка	Три ярких светодиода
ЖК-дисплей	Цветной TFT дисплей 1.8 дюйма
Память	FLASH 2Мб, емкость 60 изображений
Интерфейс	USB 2.0
Степень увеличения	5х – 20х (FUN50) 12х – 48х (FUN512) 24х – 90х (FUN524)
Разъем	Питание DC (разъем мини-USB)
Питание	Три алкалайновых батарейки 1.5В AAA, R03 или Три аккумуляторных батареи Ni-MH Адаптер питания (вход 100-240В AC, выход 2.0В DC / 1000мА)
Потребляемый ток	Максимальный 220мА (светодиоды горят с максимальной яркостью)
Размеры	120 х 56 х 25 мм
Вес	70 грамм без батарей
Рабочая температура	от -5°С до 50°С
Влажность	85%

ВНИМАНИЕ!

При настройке и использовании устройства не допускайте приложение чрезмерной силы при нажатии на кнопки управления – это может привести к его поломке и лишит Вас бесплатной гарантии.

Данный товар является сложным электронным устройством и согласно "Перечню непродовольственных товаров не подлежащих возврату, (пункт 11) закона "О защите прав Потребителя" не может быть возвращен на точку покупки после приобретения, без особых оснований (за исключением случая ремонта по причине неисправности).

Продавец предоставляет гарантию на свои товары в течение 12 месяцев с даты продажи товара Покупателю (дата указывается в товарном и кассовом чеке).

Все претензии в течение гарантийного срока принимаются только при наличии товарного и кассового чека.

Если в комплекте устройства есть лампы накаливания или элементы питания (батарейки), являющиеся расходными материалами, то гарантия на них не распространяется.
