Интеграция в Agneko SNMP server

Установка программы Agneko SNMP server

Для работы необходимо установить следующую программу Castle Rock SNMPc Network Manager Enterprise Edition 7.0.

Запустите файл Castle Rock SNMPc Network Manager Enterprise Edition 7.0.exe.

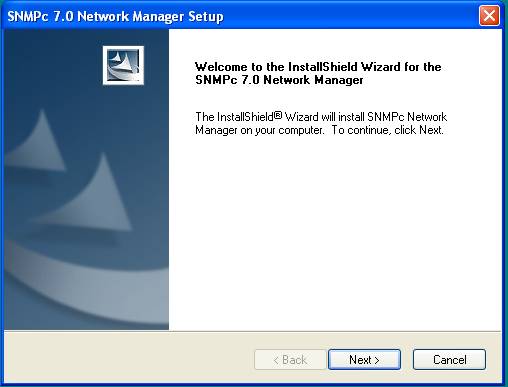

Появится окно установки SNMPc 7.0 Network Manager Setup.

1. Нажмите Next.

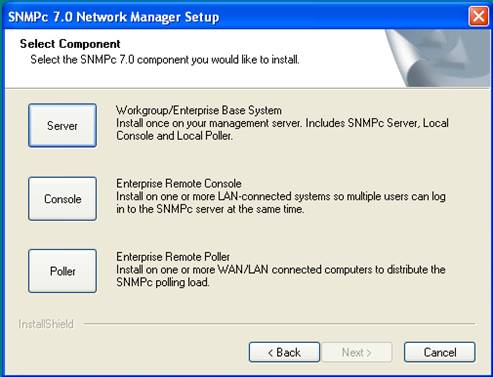

2. Выберите версию Server

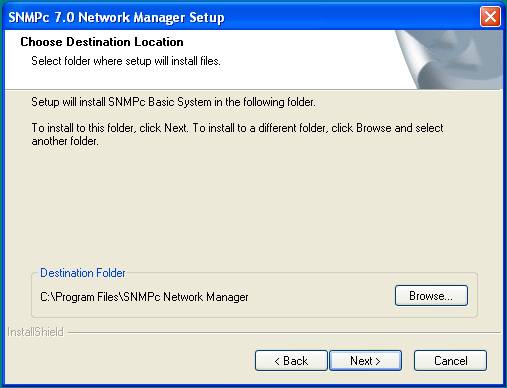

3. Выберите папку в которую хотите установить программу. По умолчанию это C:\Program Files\SNMPc Network Manager. Нажмите Next.

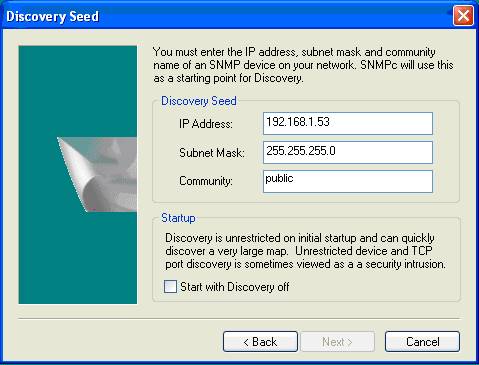

4. В поле IP Address указывается IP-устройства.

В поле Subnet Mask указывается маска 255.255.255.0

В поле Community нужно написать public

Нажмите Next.

5. В следующем окне нажмите Next.

Установка программы закончена.

Настройка программы SMNPc Network Manager

Из папки C:\Program Files\SNMPc Network Manager Запустите файл crcstart. exe

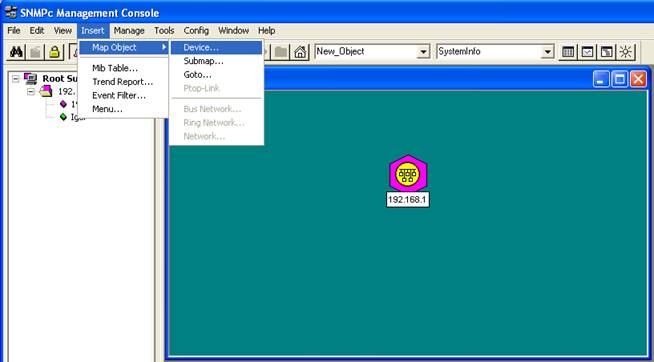

Появится окно SNMPc Management Console

В меню выбираем вкладку Insert > Map Object > Device…

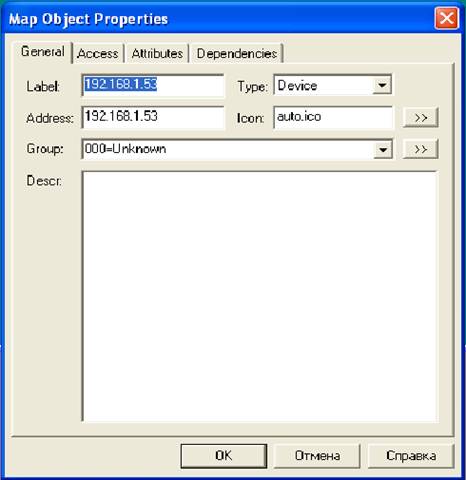

Появится окно Map Object Properties

1. На вкладке General. В строке Label указывается имя устройства.

В строке Address указывается IP-устройства.

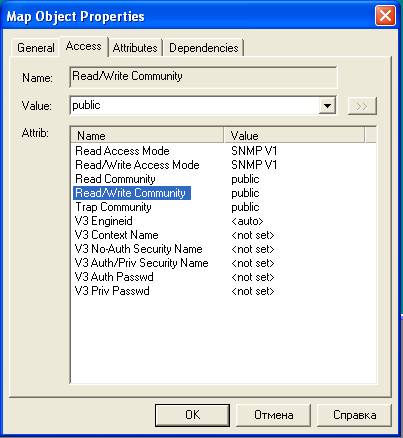

2. На вкладке Access. В пункте Read/Write Community ставим слово public.

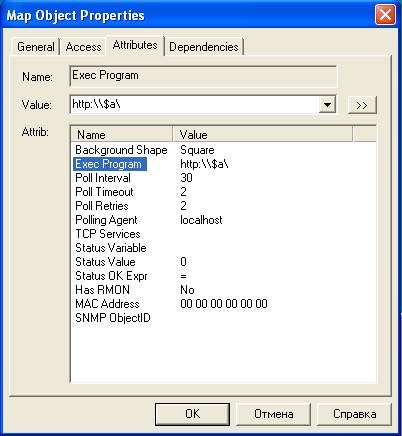

3. На вкладке Attributes. В пункте Exec Program ввести http\\$a\. Нажмите OK.

4. В папку C:\Program Files\SNMPc Network Manager\mibfiles скопировать файл SPA-014-MIB-12.mib

5. В программе SNMPc Management Console в меню Config > Mib Database

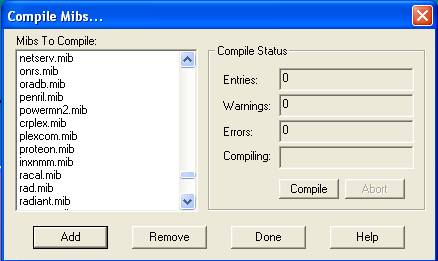

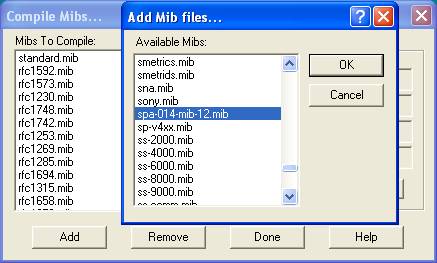

Появится окно Compile Mibs… В этом окне нажмите кнопку Add появится окно Add Mib file. Выберете spa-014-mib-12.mib и нажмите OK.

В окно Compile Mibs нажмите кнопку Compile. Далее жмите OK.

После компиляции закройте окно Compile Mibs.

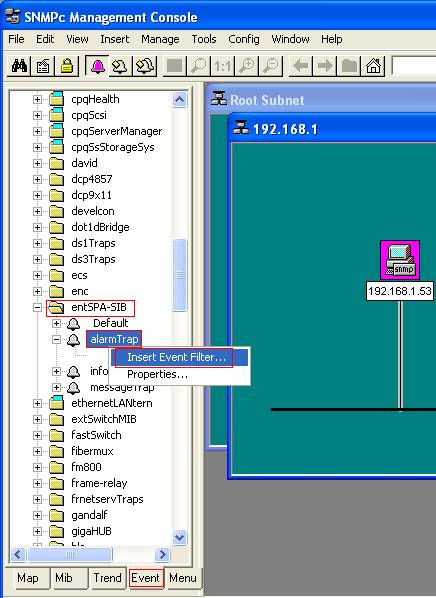

6. В окне слева выберите вкладку event и настройте действия при возникновении событий под каталог entSPA-SIB > alarmTrap. Для этого нажмите правой кнопкой мыши на alarmTrap и в всплывающем окне выберите Insert Event Filter.

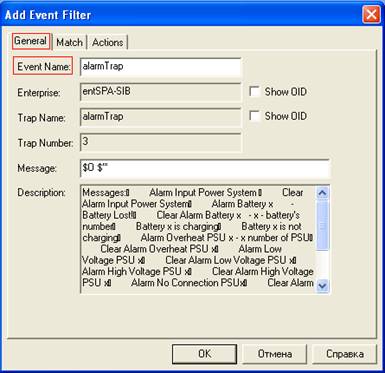

7. В появившемся окне в вкладке General написать имя alarm Trap

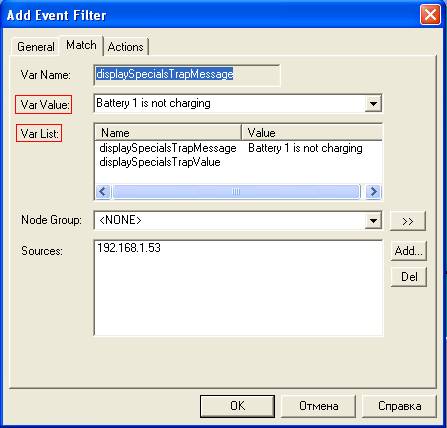

В вкладке Match в Var List выбрать displaySpecialsTrapMessage.

В Var Value написать Battery 1 is not charging

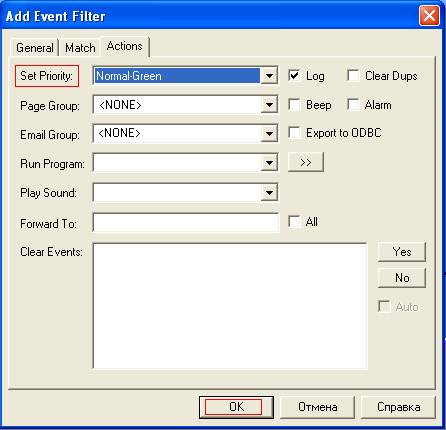

В вкладке Actions в Set Priority поставить Normal-Green. И нажмите OK.

8. Еще раз вызовите подменю нажав на alarmTrap и в всплывающем окне выберите Insert Event Filter.

В вкладке General > Event Name напишите Battery charging

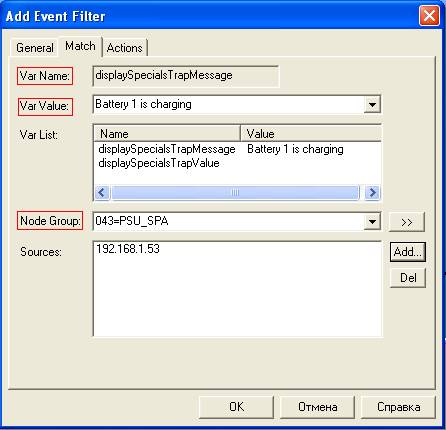

В вкладке Match > Var List выбрать displaySpecialsTrapMessage и написать Battery 1 is charging

В Node Group создать группу 043=PSU_SPA

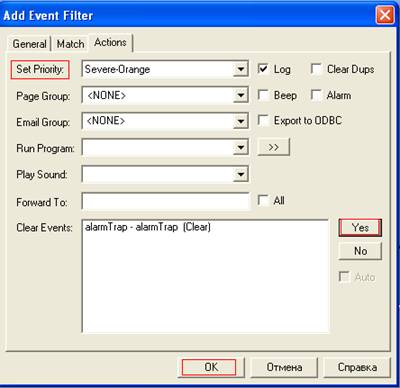

В вкладке Actions > Set Priority поставить Severe-Orange.

В Clear Events выбрать alarmTrap - alarmTrap и нажать Yes, затем OK.

Вернутся к настройкам alarmTrap

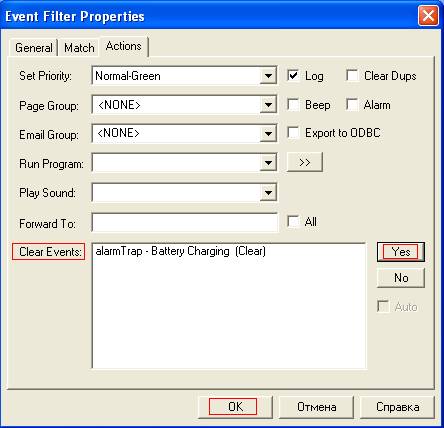

В вкладке Actions > Clear Events выбрать alarmTrap - Battery Charging и нажать Yes, затем OK.
