Установить и закрепить выносную электронную панель. См. раздел "Крепление выносной электронной панели".

- 4 -

PRM

Крепление выносной электронной панели

Инструкция по соединению выносной электронной панели

Благодарим Вас за то, что Вы выбрали холодильное оборудование ZANOTTI. Просим Вас внимательно ознакомиться с настоящим буклетом, который специально создавался для того, чтобы помочь Вам в эксплуатации и техническом обслуживании агрегата.

Снять крышку выносной панели, отвинтив боковые винты (Рис. 1).

Закрепить дно электронной панели на стене, используя существующие отверстия и обеспечив ее горизонтальное положение (Рис. 2).

Снова закрыть панель, вставив крышку на место (действие, обратное 1)

Расположить соединительный кабель между панелью и агрегатом, стараясь, чтобы он не соприкасался с другими кабелями, имеющимися в агрегате.

ИНСТРУКЦИИ ПО СОЕДИНЕНИЮ ВЫНОСНОЙ ЭЛЕКТРОННОЙ ПАНЕЛИ

(в случае, если агрегат уже действует, и имеет управление)

Убрать напряжение с машины с помощью главного выключателя.

После отвинчивания крепежных винтов (А) снять переднюю крышку.

- 1 -

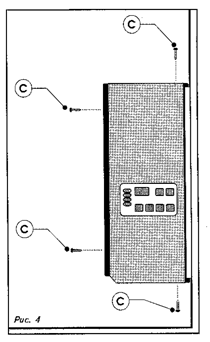

Открыть эл. щит, сняв зажимные винты (С). Рис. 4

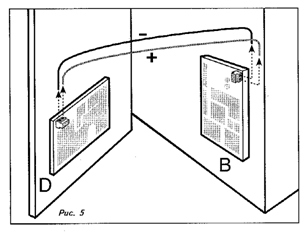

Разъединить клеммы, которые идут от основной платы (В) к плате кнопочной панели (D). Примечание: Две кнопочные панели не могут работать одновременно. Рис. 5

- 2 -

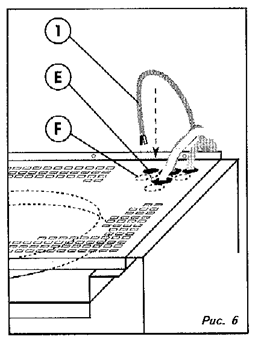

Просунуть свободный конец соединительного кабеля 1 выносной электронной панели в отверстия Е и F, расположенные на верхней части агрегата соответственно на решетчатой крышке и на крышке, к которой прикреплен вентилятор. Рис. 6

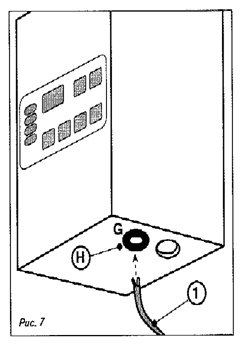

Затем просунуть кабель 1 в отверстие G в основании эл. щита, через отверстие для прохождения кабеля Н. Рис. 7

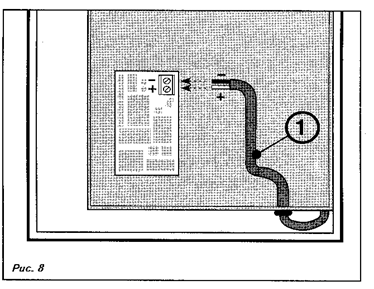

Соединить кабель 1 с клеммами платы - провод коричневый к клемме (+) (положительный), провод синий к клемме (-) (отрицательный). Рис. 8

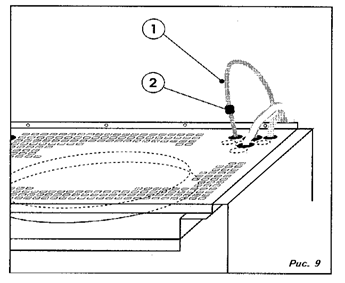

Заблокировать кабель 1 на выходе на решетчатой крышке через отверстие для прохождения кабеля 2 как на Рис. 9.

Снова закрыть эл. щит крышкой, повторив в обратной последовательности операцию 3.

Снова закрыть агрегат, повторив в обратной последовательности операцию 2.

- 3 -
