Настройка телефонного VoIP-адаптера D-link DVG-5112S

Быстрая настройка

Для доступа к утилите настроек на основе web-интерфейса, откройте браузер и введите IP-адрес DVG-5112S (http://192.168.8.254)

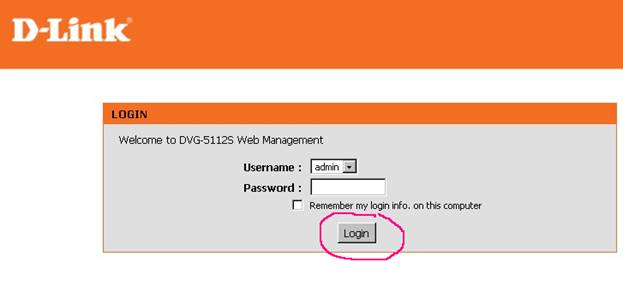

Нажмите Enter àLogin, чтобы войти в утилиту.

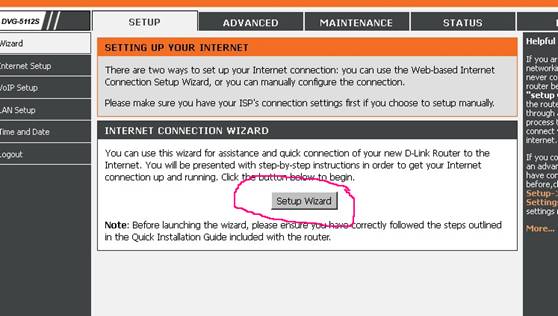

Нажмите Setup Wizard.

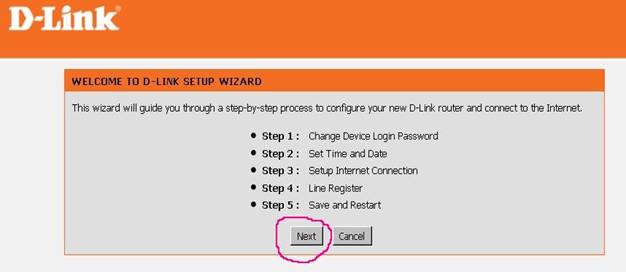

Попадаем в меню быстрых настроек. Нажимаем Next.

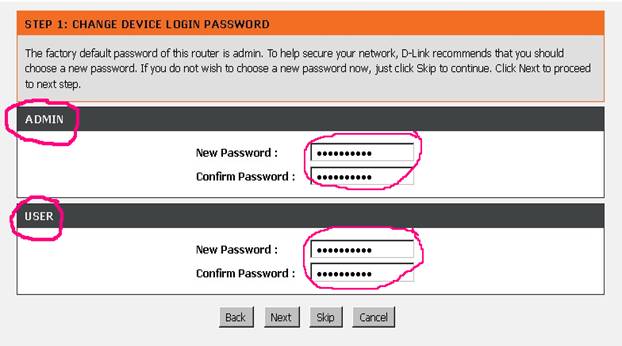

Параметры безопасности.

Имя пользователя ADMIN и USER заданы по умолчанию, без пароля. В целях безопасности настоятельно рекомендуется создать новый пароль. Запомните пароль, который вы ввели. При следующем доступе, после перезагрузки устройства, надо будет вводить именно это пароль. Нажимаем Next.

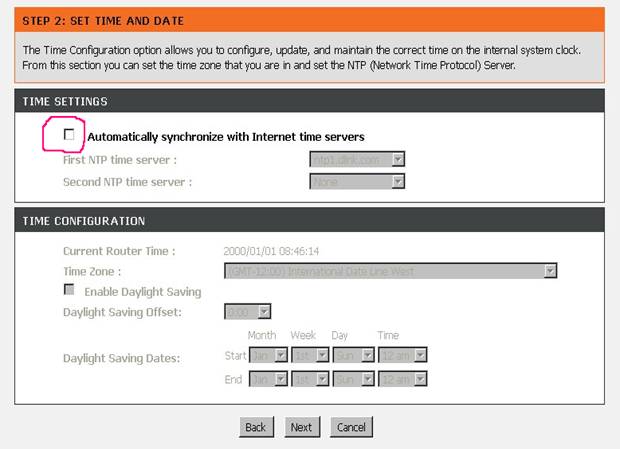

Настройка сервера NTP.

В Automatically synchronize with Internet time servers галочку убираем. Используем сервер NTP по умолчанию. Нажимаем Next.

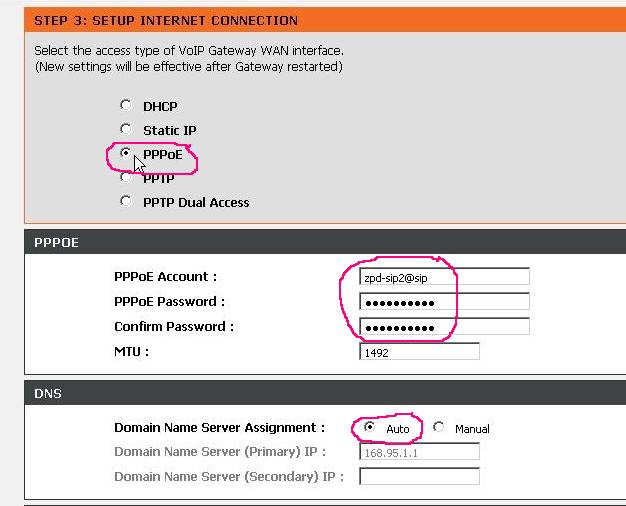

Настройка интернет-соединения (PPPoE).

Выбираем тип подключения PPPoE. Вводим значения PPPoE подключения, реквизиты выдаются при заключении договора. Параметр Domain Name Server Assignment ставим Auto (IP-адрес DNS назначается провайдером). Нажимаем Next.

PPPoE Account :	имя
PPPoE Password :	пароль
Confirm Password :	подтверждения пароля

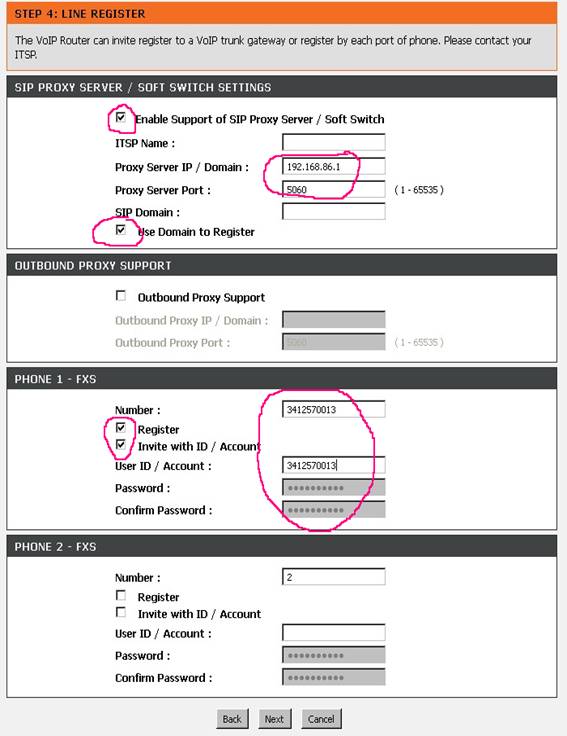

Настройки SIP (Account).

Зарегистрируйтесь на SIP Proxy сервере, поставив галочку в Enable Support of SIP Proxy Server / Soft Switch. VoIP-адаптера D-link DVG-5112S имеет два порта для подключения телефонных аппаратов. В зависимости от количества используемых телефонных аппаратов заполняем поля Phone 1 – FXS и Phone 2 – FXS (для второго аппарата), ставим галочки Register и Invite with ID / Account. Реквизиты для регистрации на SIP Proxy сервере выдаются при заключении договора. После ввода параметров SIP Proxy Server ставим галочку Use Domain to Register. Нажимаем Next.

Phone 1 – FXS и Phone 2 – FXS
Number :	Телефонный номер
User ID / Account :	Совпадает с параметром Number:
Password :	пароль
Confirm Password :	Подтверждение пароля
SIP Proxy Server
Proxy Server IP / Domain :	192.168.86.1
Proxy Server Port :	5060
TTL (Registration interval) :	3600

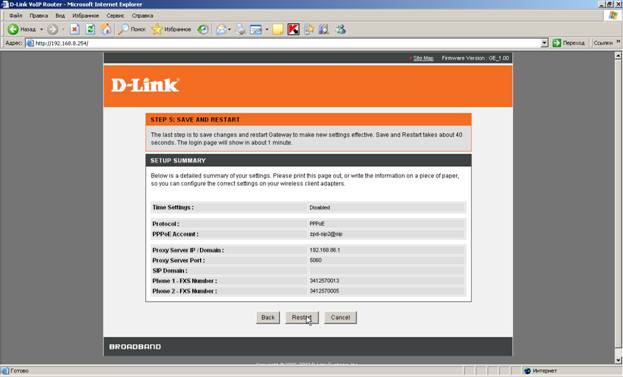

Завершение быстрой настройки.

Проверьте итоговые настройки. Для вступления новых настроек в силу, необходимо нажать кнопку Restart для перезагрузки DVG-5112S.

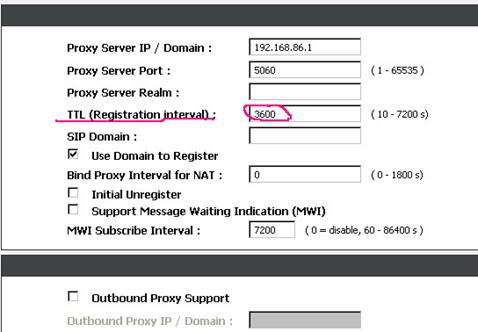

Registration interval. После перезагрузки устройства заходим на вкладку VoIP Setup. В TTL (Registration interval) : устанавливаем параметр 3600.

Настройка VoIP

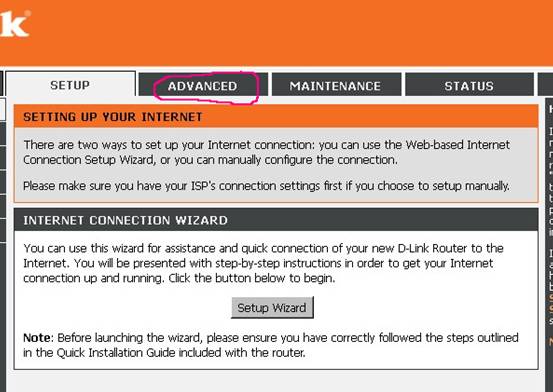

После перезагрузки оборудования вводим новый пароль, заходим на вкладку ADVANCED, для настройки VoIP соединения.

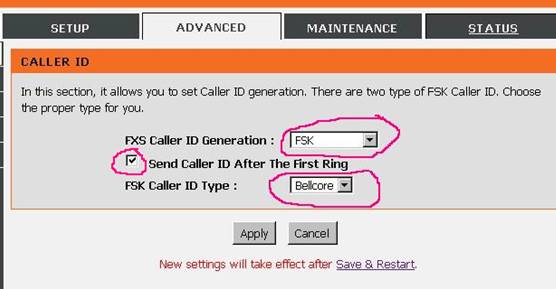

Caller ID.

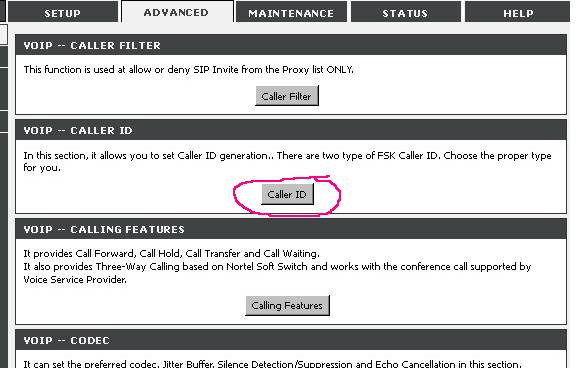

Нажимаем Caller ID.

Выставляем параметры FXS Caller ID Generation : FSK, ставим галочку в Send Caller ID After The First Ring, FSK Caller ID Type : Bellcore. Нажимаем Apply.

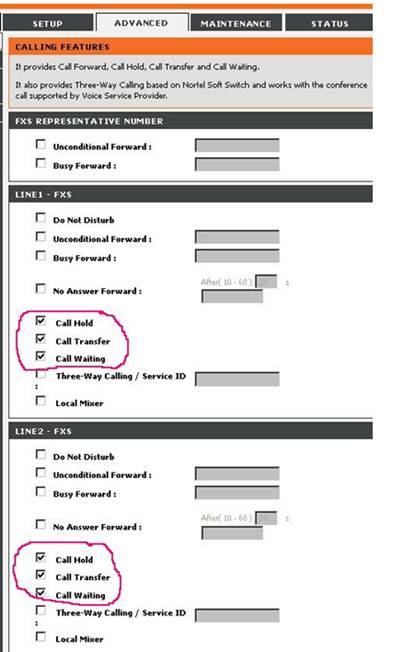

Calling Features (ДВО).

Нажимаем Calling Features. Выставляем галочки как на скриншоте.

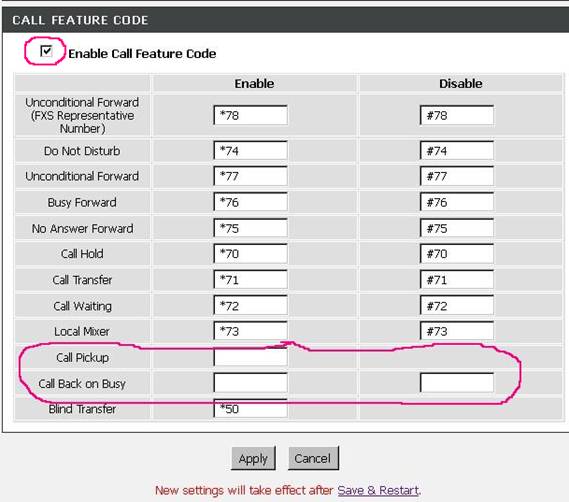

Устанавливаем галочку напротив Enable Feature Code и стираем значения в строках Call Pickup и Call Back on Busy, как показано на скриншоте.

Codec.

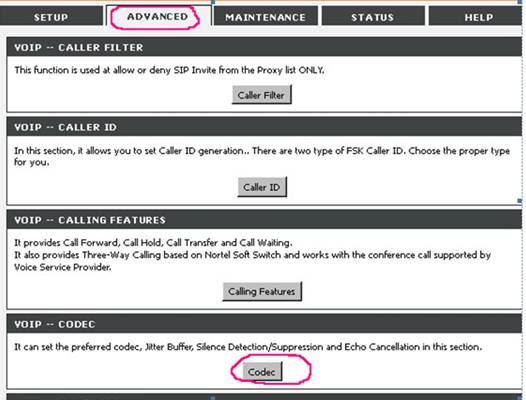

Нажимаем Advanced, Codec.

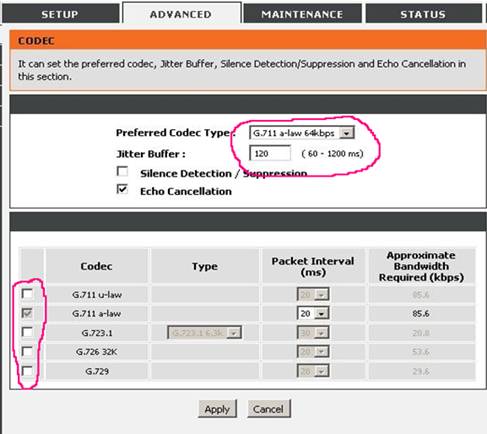

Выставляем параметры Preferred Codec Type : G.711 a-law 64 kbps. Нажимаем Apply.

Настройка тональных сигналов (опционально).

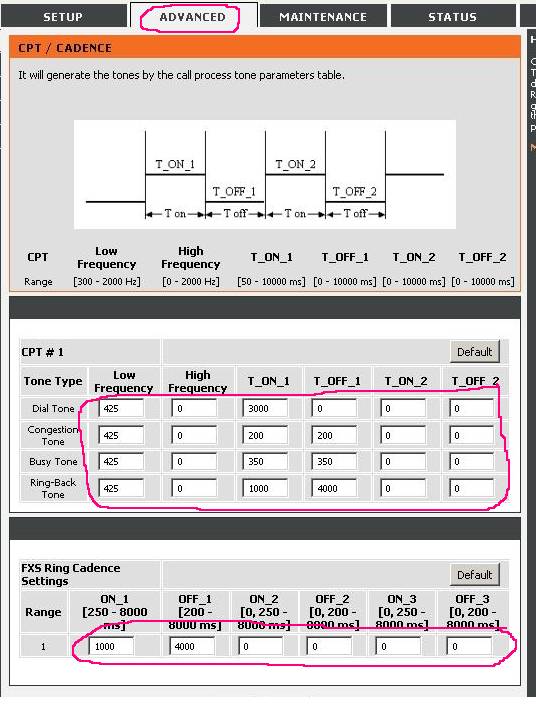

Нажимаем Advanced, CPT/Cadence для настройки тональных сигналов (опционально).

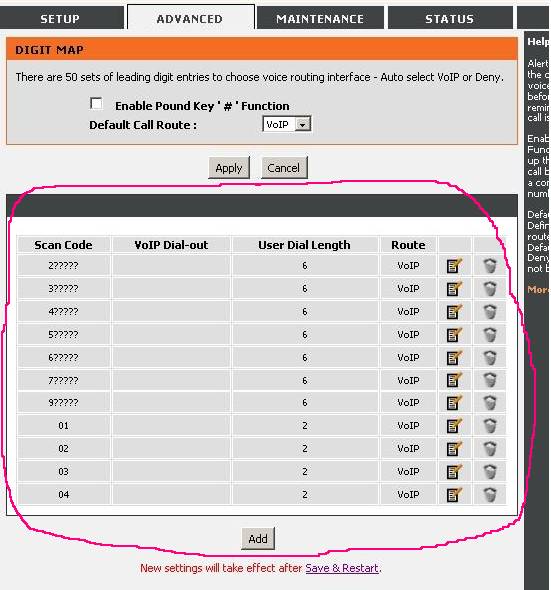

Настройка Digit Map (опционально).

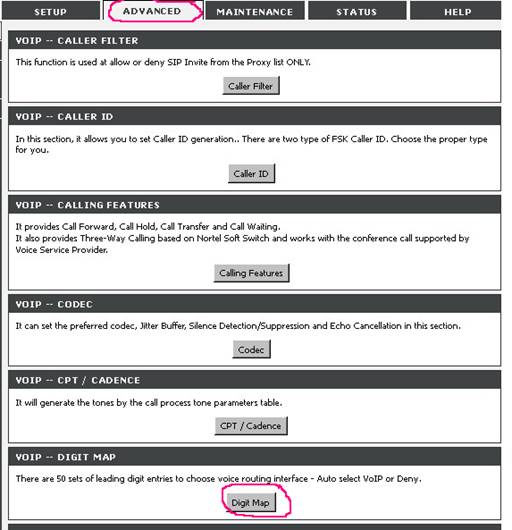

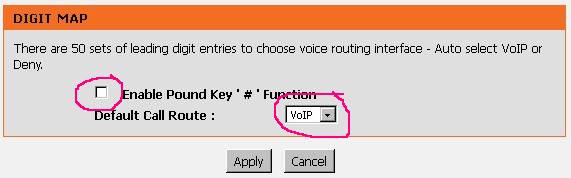

Нажимаем Advanced, Digit Map.

Параметр ставим Default Call Route : VoIP. В Enable Pound Key ' # ' Function галочку убираем. Нажимаем Apply.

Приведен пример для шестизначной нумерации:

Закрытие международных, междугородных и зоновых вызовов.

Если возникла необходимость закрыть звонки на 8 (отключить межгород), необходимо в DigitMap добавить строку:

Таким же способом можно закрыть/открыть любой код. Обратите внимание на ограничение таблицы digit map 50 строками.

DTMF & PULSE.

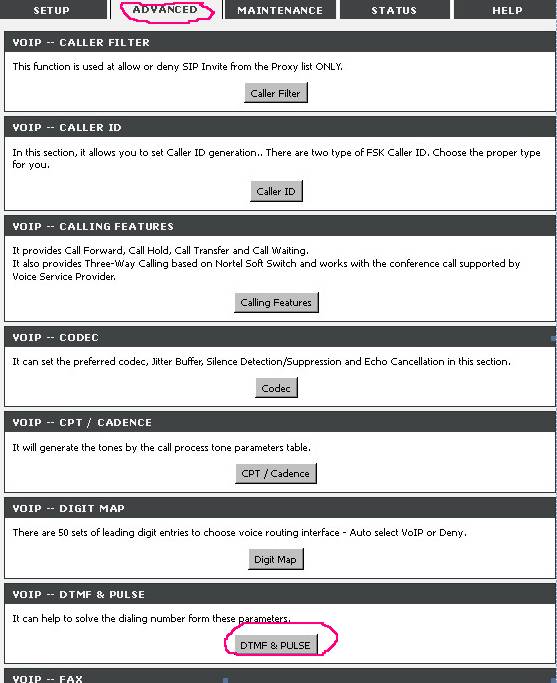

Нажимаем Advanced, DTMF & PULSE.

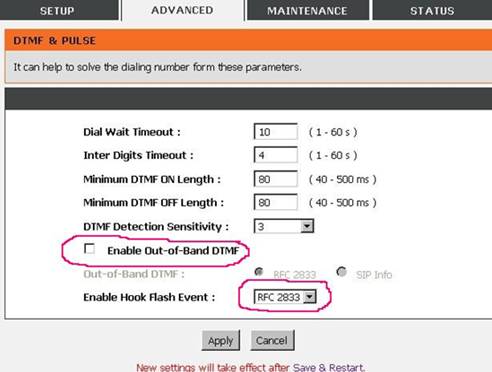

В параметрах FXS Pulse Detection и Enable Out-of-Band DTMF ставим галочку. В Enable Hook Flash Event : выставляем RFC 2833. Нажимаем Apply.

Настраиваем как на скриншоте:

FAX.

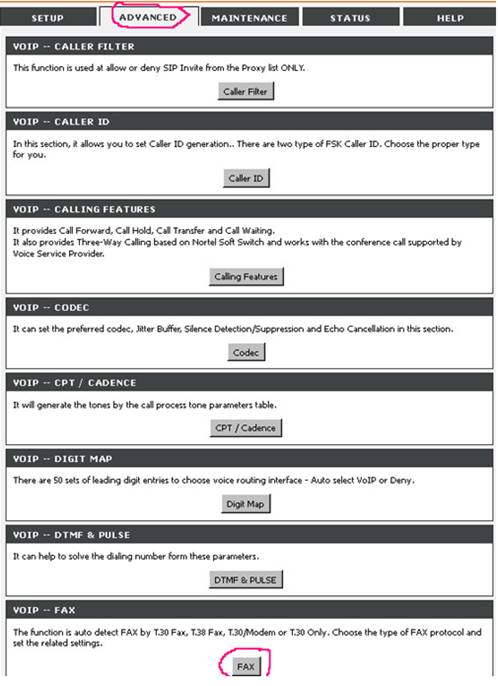

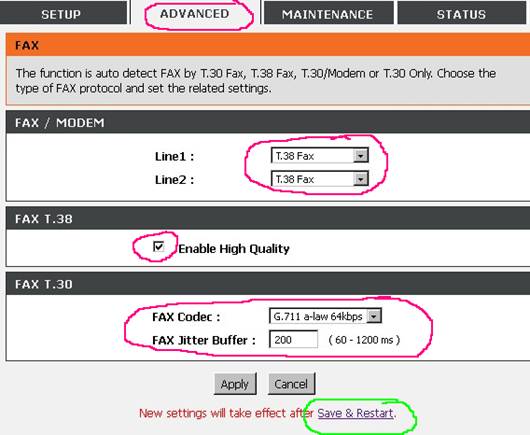

Нажимаем Advanced, FAX.

Для использования Факса нужно установить параметр Line 1 и Line 2: T 38 Fax. Нажимаем Apply.

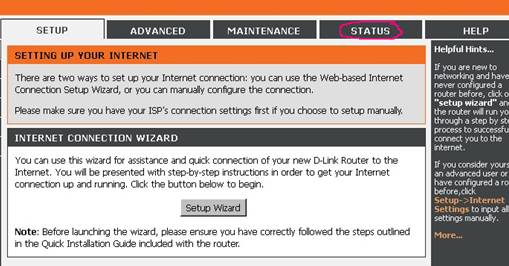

Нажимаем Save & Restart. После перезагрузки заходим на вкладку STATUS.

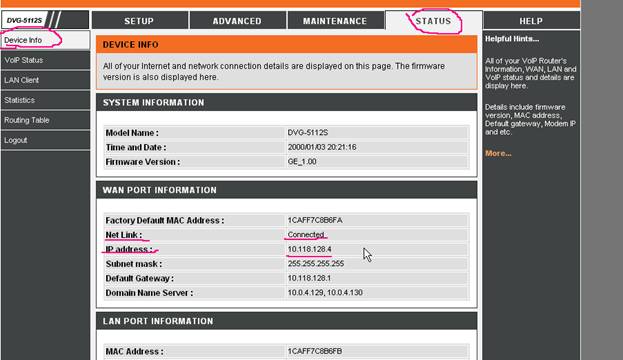

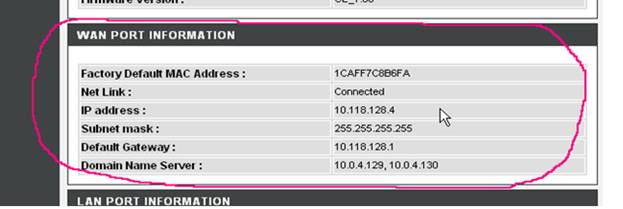

Смотрим параметры WAN Port Information. Должна быть табличка следующего вида:

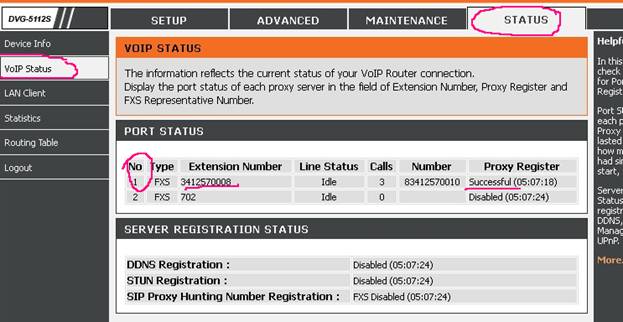

Заходим на вкладку VoIP Status.

Смотрим параметры Port Status. Должна быть табличка следующего вида:

Настройка телефонного VoIP-адаптера D-link DVG-5112S завершена.

Возможные проблемы абонента.

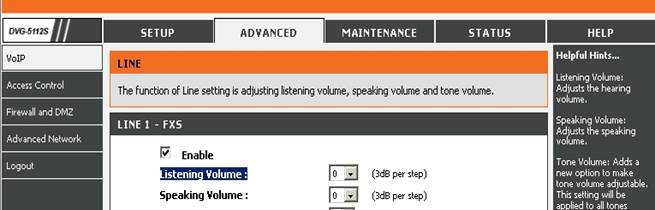

Регулировать чувствительность микрофона/громкоговорителя можно на вкладке Advanced/VoIP/Line

Speaking Volume - микрофон телефонной трубки

Listening Volume - динамик телефонной трубки
