Стеллажи деревянные и металлические для аккумуляторов предприятий связи (стр. 2 )

Тип стеллажа	Число деталей
продольных	поперечных	опорных изоляторов	вертикальных
MС-1-1	2	2	4	-
		3	6
		4	8
		5	10
МС-1-1А	3	2	6	-
		3	9
		4	12
		5	15
МС-1-1-Б	4	2	8	-
		3	12
		4	16
		5	20
МС-2-1	4	2	6	-
		3	9
		4	12
МС-1-2	4	4	4	4
МС-1-2-А		6	6	6
МС-2-2	8	4	6	4
МС-2-2-A		6	9	6

6 Правила приемки и методы контроля

6.1 Проверке на соответствие требованиям 3.2, 3.3, 4.3, 4.4, 4.6, 4.7 подвергают каждую деталь стеллажа в разобранном виде.

6.2 Проверке на соответствие требованиям 4.5 подвергают 50% общего числа продольных брусков в каждом типе деревянного стеллажа.

6.3 При несоответствии деталей стеллажей требованиям 3.2, 3.3, 4.3, 4.4, 4.5, 4.6, 4.7 их возвращают для устранения дефектов.

6.4 Размеры деталей стеллажей (3.2, 3.3, 4.1, 4.3, 4.6) проверяют измерительным инструментом с погрешностью не более 1 мм.

6.5 Влажность (4.5) проверяют электровлагомером по ГОСТ 16588.

6.6 Проверку на соответствие требованиям 4.4, 4.7 производят визуально.

7 Маркировка. Упаковка. Транспортировка и хранение

7.1 На каждой детали стеллажа должны быть указаны: товарный знак предприятия-изготовителя, дата изготовления и обозначение стандарта. Маркировку наносят эмалью ХВ-785 по ГОСТ 7313.

7.2 Все составные детали стеллажа должны быть упакованы раздельно.

7.3 Бруски деревянных стеллажей должны быть обернуты в упаковочную бумагу по ГОСТ 515 и связаны стальной лентой по ГОСТ 3560 с прокладкой упаковочной бумаги.

7.4 Опорные тумбочки для деревянных стеллажей должны быть упакованы в дощатые ящики по ГОСТ 2991.

7.5 Детали металлических стеллажей должны быть смазаны консервационным маслом НГ-203 марок А или Б поТУ и связаны стальной лентой по ГОСТ 3560 с прокладкой упаковочной бумаги по ГОСТ 515.

7.6 Опорные изоляторы и болты крепления для металлических стеллажей должны быть упакованы в дощатые ящики по ГОСТ 2991.

7.7 Масса упакованных деталей не должна превышать 80 кг.

7.8 Маркировка транспортной тары - по ГОСТ 14192.

7.9 В каждый ящик должен быть вложен документ с указанием:

числа упакованных деталей стеллажа;

наименования предприятия-изготовителя;

обозначения настоящего стандарта;

клейма и подписи отдела технического контроля.

7.10 Условия транспортирования и хранения деталей в части воздействия климатических факторов внешней среды - по группе условий хранения ОЖ4 ГОСТ 15150.

8 Указания по сборке и установке стеллажей

8.1 Сборку составных деталей деревянных и металлических стеллажей выполняют на месте их эксплуатации.

8.2 Для получения деревянного стеллажа длиной более 3000 мм, а металлического более 2000 мм допускается установка двух и более стеллажей в торец друг к другу.

8.3 Одноярусные деревянные стеллажи должны устанавливаться на опорных тумбочках, накрытых стеклянными изоляторами под стеллажи.

8.4 Двухъярусные деревянные стеллажи должны устанавливаться непосредственно на стеклянные изоляторы под стеллажи без опорной тумбочки.

8.5 Деревянные стеллажи могут устанавливаться без опорных тумбочек и без стеклянных изоляторов под стеллажи для аккумуляторных батарей номинальным напряжением до 48 В.

8.6 При установке стеллажей на асфальтовом покрытии пола должны быть устроены опорные площадки с кислотоупорной плиткой по ГОСТ 961. Установка стеллажей непосредственно на асфальтовое покрытие пола не допускается.

8.7 Соединение продольных и поперечных деталей металлических стеллажей должно быть выполнено на сварке электродами по ГОСТ 9467.

8.8 Крепление поперечных деталей металлического стеллажа к опорным изоляторам должно быть выполнено болтами М 10х20 в исполнении 1 по ГОСТ 7798.

8.9 После сборки деревянного стеллажа поврежденные покрытия должны быть восстановлены способом, указанным в 4.4, а после сборки металлического стеллажа - способом, указанным в 4.7.

ПРИЛОЖЕНИЕ А

(обязательное)

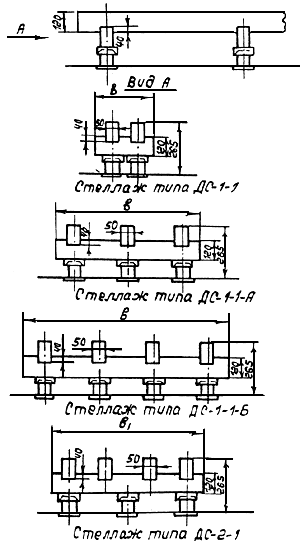

Деревянные одноярусные стеллажи

ПРИЛОЖЕНИЕ Б

(обязательное)

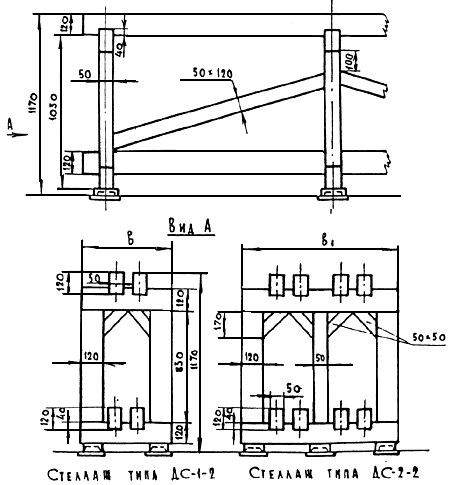

Деревянные двухъярусные стеллажи

ПРИЛОЖЕНИЕ В

(обязательное)

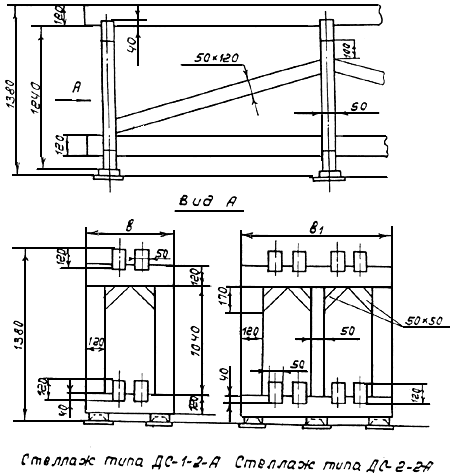

Деревянные двухъярусные стеллажи

ПРИЛОЖЕНИЕ Г

(обязательное)

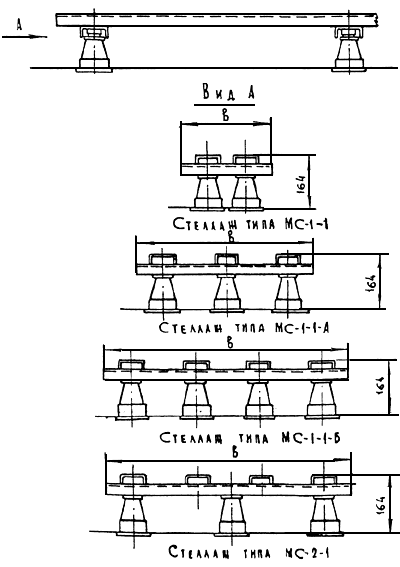

Металлические одноярусные стеллажи

ПРИЛОЖЕНИЕ Д

(обязательное)

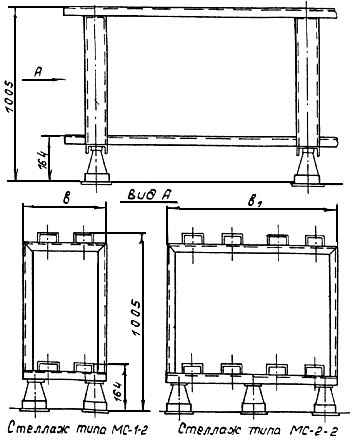

Металлические двухъярусные стеллажи

ПРИЛОЖЕНИЕ Е

(обязательное)

Металлические двухъярусные стеллажи

ПРИЛОЖЕНИЕ Ж

(справочное)

Деревянные стеллажи для аккумуляторов типов от СК-1 до СК-3 в стеклянных баках

Размеры в мм

Типы аккумуляторов	A	l	l1	L	B	H	h	N
СК-1	110	400	150	80	215	270	290	Число аккумуляторов
СК-2	160			130
СК-3	210			180

ПРИЛОЖЕНИЕ И

(справочное)

Деревянные стеллажи для аккумуляторов типов СК-4, СК-5, СЗ-5, СК-6, СК-8 и от СК-10 до СК-16 в стеклянных баках

Размеры в мм

Типы аккумуляторов	A	A1	A2	l	l1	l2	b	b1	L	B	H	h	N
СК-4	280	130	235	До 1700	20	105	300	665	260	215	270	290	Число аккумуляторов
СК-5
СЗ-5	297	18	100	264	232	373	393
СК-6	285	105	200	До 1500	35	275	580	205	220	485	510
СК-8
СК-10	165	205	33	335	705	270
СК-12
СК-14	190	250	23	125	360	800	315
СК-16	8	95	345

ПРИЛОЖЕНИЕ К
