Сила взаимодействия двух точечных зарядов выражается

Сила взаимодействия двух точечных зарядов выражается в.

1.	кулонах
2.	фарадах
3.	ньютонах
4.	амперах

Сила взаимодействия между заряженными телами при увеличении расстояния между ними в два раза...

1.	увеличится в четыре раза
2.	уменьшится в четыре раза
3.	уменьшится в два раза
4.	увеличится в два раза

На схеме С1 = 20 мкФ, С2 = 40 мкФ, С3 = 40 мкФ. Эквивалентная емкость батареи конденсаторов равна:

1.	16 мкФ
2.	48 мкФ
3.	20 мкФ
4.	40 мкФ

Алгебраическая сумма токов в узле равна нулю – это..

1.	закон Джоуля-Ленца
2.	первый закон Кирхгофа
3.	второй закон Кирхгофа
4.	закон Ома

	Определите, какой ток покажет амперметр после замыкания ключа К на рисунке, если при разомкнутой цепи он показывал 9 А, а все резисторы в схеме имеют одинаковое сопротивление R. К клеммам участка цепи приложено постоянное напряжение U. 1. 18 А 2. 3 А 3. 27 А 4. 13,5 А 5. 6 А

Закон Ома для участка цепи имеет вид:

1.	I = U/R
2.	I = UR
3.	I = U на R
4.	P = I2R
5.	P = U2/R

Укажите, как изменятся показания приборов VI, V2, А на схеме при перемещении движка реостата R влево

1.	U1, U2, I не изменятся
2.	U1, U2, I уменьшатся
3.	U1 уменьшится, U2 увеличится, I увеличится
4.	U1 увеличится, U2 уменьшится, I уменьшится
5.	U1, U2, I увеличатся

Определите сопротивление R2 на рисунке при R1 = 24 Ом и пока­заниях амперметров, указанных на схеме.

1.	12 Ом
2.	6 Ом
3.	8 Ом
4.	2 Ом
5.	4 Ом

Укажите, как изменится показания вольтметра V в схеме, если движок реостата переместить вправо.

1.	уменьшится
2.	не изменится
3.	увеличится
4.	станет равно 0

Укажите, как изменится показания вольтметра V в схеме, если движок реостата переместить влево.

1.	уменьшится
2.	не изменится
3.	станет равно Uвх
4.	увеличится

Укажите, как изменится показание амперметра А на схеме, если замкнуть ключ К. Все резисторы в схеме имеют одинаковое сопротив­ление R. К клеммам участка цепи приложено постоянное напряжение U.

1.	возрастет в четыре раза
2.	уменьшится в два раза
3.	уменьшится в четыре раза
4.	не изменится
5.	возрастет в два раза

Укажите, какая из кривых определяет зависимость значения сопротивления XС от частоты f. Напряжение на зажимах цепи, показанной на рисунке, и= 100 sin 314t. Определите показания амперметра и вольтметра, если xC = 100 Ом.

1.	I = 0,71 A; U = 100 В
2.	I = 1,0 А; U = 71 В
3.	I = 0,71 А; U = 71 В
4.	I = 1,0 А; U = 100 В

	Построив векторную диаграмму, определите ток I в цепи на рисунке, если IL = 6 А, IС = 2 А, IR = 3 А. 1. I = 8 А 2. I = 7 А 3. I = 5 А 4. I = 11 А

Укажите, какая из векторных диаграмм соответствует идеальному параллельному колебательному контуру при резонансе.

	Вопрос 1Абсолютная диэлектрическая проницаемость вакуума ε0 равна... 1. 1,256·10-6 Гн/м 2. 1,256·10-6 Ф/м 3. 8,85·10-12 Гн/м 4. 8,85·10-12 Ф/м Конец формы

Вопрос 2Сила взаимодействия между заряженными телами при уменьшении расстояния между ними в два раза...

1.	увеличится в четыре раза
2.	увеличится в два раза
3.	уменьшится в четыре раза
4.	уменьшится в два раза

Вопрос 3Определите, какой ток покажет амперметр после замыкания ключа К на рисунке, если при разомкнутой цепи он показывал 9 А, а все резисторы в схеме имеют одинаковое сопротивление R. К клеммам участка цепи приложено постоянное напряжение U.

1.	27 А
2.	13,5 А
3.	6 А
4.	18 А
5.	3 А

Вопрос 4Укажите, как изменятся показания приборов VI, V2, А на схеме при перемещении движка реостата R влево.

1.	U1, U2, I не изменятся
2.	U1 увеличится, U2 уменьшится, I уменьшится
3.	U1, U2, I увеличатся
4.	U1 уменьшится, U2 увеличится, I увеличится
5.	U1, U2, I уменьшатся

Определите ток I в цепи батареи, образованной последовательным соединением трех одинаковых гальванических элементов и питающей нагрузки с сопротивлением Rн = 7,5 Ом. ЭДС каждого гальванического элемента Е = 1,5 В, внутреннее сопротивление R0 = 0,5 Ом.

1.	0,5 А
2.	0,125 А
3.	0,25 А
4.	0,1 А

Вопрос 6Найдите величину питающего напряжения, если амперметр A на схеме показывает 4 А, сопротивления резисторов R1 = 10 Ом, R2 = 30 Ом, R3 = 30 Ом.

1.	U = 100 В
2.	U = 150 В
3.	U = 220 В
4.	U = 200 В

Вопрос 7На схеме С1 = 20 мкФ, С2 = 40 мкФ, С3 = 40 мкФ. Эквивалентная емкость батареи конденсаторов равна:

1.	40 мкФ
2.	16 мкФ
3.	48 мкФ
4.	20 мкФ

Вопрос 8Определите ток I в цепи батареи, образованной параллельным соединением трех одинаковых гальванических элементов и питающей нагрузку с сопротивлением Rн = 14 Ом. ЭДС каждого гальванического элемента Е = 1,5 В, внутреннее сопротивление R0 = 3 Ом.

1.	0,3 А
2.	0,1 А
3.	0,2 А
4.	0,5 А

Определите ток I в цепи батареи, образованной последовательным соединением трех одинаковых гальванических элементов и питающей нагрузки с сопротивлением Rн = 12 Ом. ЭДС каждого гальванического элемента Е = 1,5 В, внутреннее сопротивление R0 = 1 Ом.

1.	0,125 А
2.	0,5 А
3.	0,1 А
4.	0,25 А

Вопрос 10Найдите эквивалентное сопротивление цепи, показанной на рисунке, если все резисторы в ней имеют одинаковое сопротив­ление R.

1.	Rэ = 4R
2.	Rэ = R/4
3.	Rэ = R/2
4.	Rэ = 2R
5.	Rэ = R

Вопрос 11При увеличении диаметра провода круглого сечения в два раза его сопротивление...

1.	увеличится в четыре раза
2.	увеличится в два раза
3.	уменьшится в два раза
4.	уменьшится в четыре раза

Режим резонанса LC-контура нельзя получить изменением..

1.	емкости
2.	питающего напряжения
3.	индуктивности
4.	частоты питающего напряжения

При отставании тока в цепи от напряжения полная проводимость параллельно соединенных катушки индуктивности и конденсатора имеет... характер

1.	активно-индуктивный
2.	активно-емкостной
3.	емкостной
4.	индуктивный

Вопрос 16На валу трехфазного двигателя мощностью 1 кВт, включенного в однофазную сеть, можно получить полезную мощность...

1.	не более 330 Вт
2.	не более 200 Вт
3.	не менее 1 кВт
4.	не более 700 Вт

Вопрос 19В схеме на рисунке при напряжении U = 100 В и частоте f = 50 Гц активная мощность Р = 100 Вт, а реактивные QL = 200 вар, QС = 400 вар. Определите, каковы будут эти же мощности при напряже­нии U = 200 В и частоте f = 100 Гц

1.	Р = 400 Вт; QL = 400 вар; QС = 3200 вар
2.	Р = 400 Вт; QL = 800 вар; QС = 800 вар
3.	Р = 200 Вт; QL = 400 вар; QС = 3200 вар
4.	Р = 400 Вт; QL = 100 вар; QС = 800 вар

Вопрос 20Укажите, какая из векторных диаграмм соответствует реальному параллельному колебательному контуру при отсутствии резонанса.

Определите, каким будет начальное значение ЭДС самоиндукции eL(0+), возникающей в катушке при размыкании ключа К в схеме на рисунке.

1.	–U/2
2.	U/4
3.	2U
4.	U

Вопрос 24Принцип действия приборов электромагнитной системы основан на взаимодействии...

1.	проводников, по которым проходит ток
2.	магнитных полей двух катушек на общем сердечнике
3.	постоянного магнита и рамки, по которой проходит измеряемый ток
4.	магнитного поля катушки и ферромагнитного сердечника

Вопрос 25Приборы электромагнитной системы имеют неравномерную шкалу. Отсчет практически невозможен в … шкалы.

1.	по всей шкале
2.	начале
3.	середине
4.	конце

Вопрос 26Принцип действия приборов магнитоэлектрической системы основан на взаимодействии...

1.	проводников, по которым проходит ток
2.	магнитных полей двух катушек на общем сердечнике
3.	постоянного магнита и рамки, по которой проходит измеряемый ток
4.	магнитного поля катушки и ферромагнитного сердечника

Энергия электрического поля конденсатора выражается в...

1.	ваттах
2.	кулонах
3.	вольтах
4.	джоулях

Вопрос 3Определите потери напряжения в линии, сопротивление одного провода которой R = 0,025 Ом, если через нагрузку Rн проходит постоянный ток 10 А.

1.	0,1 В
2.	1 В
3.	0,5 В
4.	0,25 В

Вопрос 4Найдите величину питающего напряжения, если амперметр A на схеме показывает 4 А, сопротивления резисторов R1 = 10 Ом, R2 = 30 Ом, R3 = 30 Ом.

1.	U = 200 В
2.	U = 100 В
3.	U = 220 В
4.	U = 150 В

Вопрос 5Укажите, в каком режиме работают источники электроэнергии на рисунке, если ЭДС Е1 <Е2 .

1.	оба в режиме потребителя
2.	Е1 — в генераторном режиме, а Е2 — в режиме потребителя
3.	Е1 — в режиме потребителя, а Е2 — в генераторном режиме
4.	оба в генераторном

Вопрос 6Закон Ома для участка цепи имеет вид:

1.	I = UR
2.	I = U/R
3.	P = I2R
4.	P = U2/R
5.	I = U на R

Вопрос 7Определите ток I в цепи батареи, образованной параллельным соединением трех одинаковых гальванических элементов и питающей нагрузку с сопротивлением Rн = 14 Ом. ЭДС каждого гальванического элемента Е = 1,5 В, внутреннее сопротивление R0 = 3 Ом.

1.	0,5 А
2.	0,3 А
3.	0,2 А
4.	0,1 А

Вопрос 9Сопротивление конденсатора постоянному току равно:

1.	безконечно большой величине
2.	емкости конденсатора
3.	бесконечно малой величине
4.	индуктивности конденсатора

Вопрос 10Укажите, какое из уравнений, составленных для схемы, показан­ной на рисунке, неверное

1.	I1 + I2 = I3 + I4
2.	I3 + I4 – I1 – I2 = 0
3.	I1 + I2 + I3 + I4 = 0
4.	I1 + I2 – I3 – I4 = 0

Вопрос 11Укажите, как изменится показания вольтметра V в схеме, если движок реостата переместить влево.

1.	уменьшится
2.	увеличится
3.	станет равно Uвх
4.	не изменится

Вопрос 12Резонанс токов можно получить в цепи, в которой...

1.	R и L соединены последовательно
2.	L и С соединены параллельно
3.	R и С соединены последовательно
4.	L и С соединены последовательно

вопрос 13Определите, какой из токов на рисунке является опережающим по фазе и на какой угол.

1.	ток i1 на угол π/4
2.	ток i1 на угол 3π/4
3.	ток i2 на угол π/4
4.	ток i2 на угол 3π/4

Вопрос 14Напряжение на зажимах цепи, показанной на рисунке, и= 100 sin 314t. Определите показания амперметра и вольтметра, если xL = 100 Ом

1.	I = 0,71 A; U = 100 В
2.	I = 0,71 А; U = 71 В
3.	I = 1,0 А; U = 100 В
4.	I = 1,0 А; U = 71 В

Вопрос 17Определите, чему равна начальная фаза переменного тока, представленного на рисунке, если извстно, что ток изменяется по закону i = Imsin(ωt+φ).

1.	π/4
2.	-3π/4
3.	– π/4
4.	3π/4

Определите комплексное сопротивление участка, изображенного на рисунке, цепи, если R = 10 Ом, XC = 10 Ом, XL = 20 Ом.

1.	4 - i8 Ом
2.	4 + i8 Ом
3.	8 - i4 Ом
4.	8 + i4 Ом

Из перечисленных материалов не проявляют магнитных свойств...

1.	Никель-проявляет
2.	Кобальт - проявляет
3.	Железо проявляет
4.	золото
5.	Платина слабо

Вопрос 23Постоянная времени последовательной RL-цепи τ равна...

1.	L/R
2.	RC
3.	RL
4.	R/L

Вопрос 24Приборы электромагнитной системы имеют неравномерную шкалу. Отсчет практически невозможен в … шкалы.

1.	середине
2.	начале
3.	по всей шкале
4.	конце

Электротехника

1 Вопросы для проверки теоретических знаний по дисциплине:

1 Как изменится сила взаимодействия между двумя заряженными телами с зарядами Q и, если при = const заряд Q увеличить в два раза и расстояние между зарядами также удвоить?

а) уменьшится в два раза

2 Как изменится сила взаимодействия между двумя заряженными телами, если разделяющий их воздух заменить дистиллированной водой?

а) уменьшится

3 Как нагреваются провода одинаковых диаметра и длины из разных материалов при одном и том же токе?

а) сильнее нагревается стальной провод

4 В каком режиме работают источники электроэнергии на рисунке 1, если ЭДС?

Рисунок 1 – Электрическая цепь постоянного тока.

а) E1 – в режиме генератора, а Е2 – в режиме потребителя

5 Как изменится количество теплоты, выделяющейся в нагревательном приборе, при ухудшении контакта в штепсельной розетке?

а) уменьшится

6 Какое соединение резисторов R1…R3 представлено на рисунке 2?

Рисунок 2 – Соединение резисторов.

а) параллельное

7 Какое поле возникает вокруг движущихся электрических зарядов?

а) электромагнитное

8 Какое из приведенных соотношений соответствует явлению электромагнитной индукции?

а)

9 Какой из приведённых соотношений соответствует закону Ампера?

а)

10 Какое из приведенных соотношений для синусоидального переменного тока содержит ошибку?

а)

11 Какое из приведенных выражений для цепи синусоидального тока, состоящей из последовательно соединенных элементов R, L, С, содержит ошибку?

а)

12 Какой из перечисленных материалов не проявляет ферромагнитных свойств?

а) платина

13 В какую энергию в цепи с активным сопротивлением R преобразуется энергия источника питания?

а) тепловую

14 Как изменятся напряжения UR и UL на участках цепи, если в катушку ввести ферромагнитный сердечник при условии, что U = const?

а) напряжение UR уменьшится, а напряжение UL увеличится

15 В какой цепи можно получить резонанс токов?

а) L и С соединены параллельно

16 Изменением какого параметра можно получить режим резонанса? (Указать неправильный ответ)

а) изменением питающего напряжения

17 Как образуется колебательный контур?

а) соединением L и С

18 Какая из приведенных формул для трехфазных цепей при симметричной нагрузке ошибочна?

При соединении потребителя звездой:
г)

19 Сколько соединительных проводов подводят к генератору, обмотки которого соединены звездой?

а) три или четыре провода

20 Каково назначение нейтрального провода?

а) выравнивать фазные напряжения

2 Вопросы для проверки практических знаний по дисциплине:

1 Какова эквивалентная емкость батареи конденсаторов на рисунке 3, если С1 = 40 мкФ, С2 = 20 мкФ, С3 = 20 мкФ?

Рисунок 3 – Смешанное соединение конденсаторов.

а) 20 мкФ

2 Какова сила тока, если за один час при постоянном токе через поперечное сечение провода был перенесен заряд в 180 Кл?

а) 0,05 А

3 Как определить мощность Р, выделяющуюся в нагрузке с сопротивлением R на рисунке 4, если заданы параметры источника электроэнергии Е и R0?

Рисунок 4 – Схема электрической цепи.

д)

4 На рисунке 5 все резисторы имеют одинаковое сопротивление R. Чему равно эквивалентное сопротивление этой цепи?

Рисунок 5 – Смешанное соединение резисторов.

г) нуль

5 Какое из уравнений, составленных для схемы, показанной на рисунке 6, неверное?

Рисунок 6 – Узел электрической цепи.

г)

6 Для приведенного на рисунке 7 контура составить уравнение второго закона Кирхгофа, преобразовать его в уравнение баланса мощностей и указать, какое из приведенных уравнений правильное?

Рисунок 7 – Схема электрической цепи.

г)

7 Какая из приведенных систем уравнений позволяет найти токи в схеме, показанной на рисунке 8?

Рисунок 8 – Сложная схема цепи постоянного тока.

а)

8 Как изменится энергия магнитного поля катушки, если ток в ней увеличится вдвое, а индуктивность останется прежней?

а) увеличится в четыре раза

9 Напряжение на зажимах цепи с активным сопротивлением R изменяется по закону. Каков закон изменения тока в цепи, если R = 50 Ом?

б)

10 Напряжение на зажимах цепи. Каковы показания амперметра и вольтметра цепи, если R = 100 Ом?

а) I =0,7 A; U = 70 B

11 В схеме на рисунке 9 при напряжении U= 100 В и частоте f = 50 Гц активная мощность
Р = 100 Вт, а реактивные QL = 200 вар, QC = 400 вар. Каковы будут эти же мощности при напряжении U = 200 В и частоте f = 100 Гц?

Рисунок 9 – Параллельное соединение R, L, C.

б) P = 400 Вт, QL = 400 вар, QC = 3200 вар

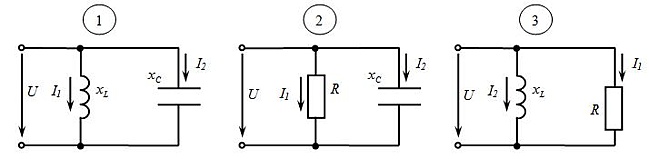

12 Какой из трех цепей, приведенных на рисунке 10, соответствует векторная диаграмма, данная на
рисунке 11?

Рисунок 10 – Цепи переменного тока.

Рисунок 11 – Векторная диаграмма.

б) 2

13 Какой из трех цепей, приведенных на рисунке 12, соответствует векторная диаграмма, данная на
рисунке 13?

Рисунок 12 – Цепи переменного тока.

Рисунок 13 – Векторная диаграмма.

в) 3

14 Какой из трех цепей, приведенных на рисунке 14, соответствует векторная диаграмма, данная на
рисунке 15?

Рисунок 14 – Цепи переменного тока.

Рисунок 15 – Векторная диаграмма.

а) 1

15 Как изменятся токи, если перегорит предохранитель П1 в схеме на рисунке 16?

Рисунок 16 – Соединение потребителей “треугольником”.

в) уменьшится, не изменится и уменьшится

16 Три потребителя с сопротивлениями соединены треугольником и включены в сеть трехфазного тока. Как изменятся линейные токи, если эти потребители соединить звездой?

в) уменьшится в три раза

17 Симметричная нагрузка соединена звездой. Линейное напряжение 380 В. Каково фазное напряжение?

в) 220 В

18 В симметричной трехфазной цепи фазное напряжение 20 В, фазный ток 5 A, = 0,8. Какова фазная активная мощность?

а) 0,88 кВт

19 В трехфазную сеть с линейным напряжением 220 В включают трехфазный двигатель, каждая из обмоток которого рассчитана на 127 В. Как следует соединить обмотки двигателя?

а) звездой

20 В электрической цепи, схема которой приведена на рисунке 17, R= 100 Ом, L = 2 Гн. Какой будет
длительность переходного процесса при замыкании ключа К, если считать, что он заканчивается через
время t = 3 ?

б) 0,06 c
