Инструкция по эксплуатации

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПАСПОРТ

На Аппарат термозапечатывающий

PF-0130-мод.1,2,3,4

Уважаемый Пользователь!

Благодарим Вас за покупку термосваривающего аппарата PF-0130-(мод.1,2,3,4).

Наши изделия разработаны в соответствии с высокими требованиями качества, функциональности и дизайна. Мы уверены, что Вы будете довольны приобретением нового изделия нашей фирмы.

Перед началом эксплуатации прибора внимательно прочитайте данную инструкцию, в которой содержится важная информация, касающаяся Вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним. Сохраните инструкцию вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом.

Оглавление

Общие указания по безопасности .........................................................................2

Специальные указания по безопасности прибора..............................................3

Назначение………….. .............................................................................................4

Описание прибора...................................................................................................4

Комплектация .........................................................................................................4

Эксплуатация прибора............................................................................................5

Чистка и уход...........................................................................................................6

Возможные неисправности и их устранение.........................................................7

Технические характеристики.................................................................................7

Гарантийное обязательство..................................................................................8

Общие указания по безопасности

· Используйте прибор только по назначению.

· Перед вводом в эксплуатацию тщательно прочитайте руководство по эксплуатации.

· Каждый раз перед включением прибора осмотрите его. При наличии повреждений прибора и сетевого шнура ни в коем случае не включайте прибор в розетку.

· Прибор и сетевой шнур должны храниться так, чтобы они не попадали под воздействие жары, прямых солнечных лучей и влаги.

· Не оставляйте работающий прибор без надзора! Если Вы не пользуетесь больше прибором, то всегда выключайте его.

· Внимание! Не используйте прибор вблизи ванн, раковин или других емкостей, заполненных водой.

· Ни в коем случае не погружайте прибор в воду или другие жидкости. Не прикасайтесь к прибору влажными руками. При намокании прибора сразу отключите его от сети.

· В случае падения прибора в воду немедленно отключите его от сети. При этом ни в коем случае не опускайте руки в воду. Перед повторным использованием прибор должен быть проверен квалифицированным специалистом.

· Включайте прибор только в источник переменного тока (~). Перед включением убедитесь, что прибор рассчитан на напряжение, используемое в сети.

· Прибор может быть включен только в сеть с заземлением. Для обеспечения Вашей безопасности заземление должно соответствовать установленным электротехническим нормам. Не пользуйтесь нестандартными источниками питания или устройствами подключения.

· При использовании удлинителя, убедитесь, что он заземлен.

· Любое ошибочное включение лишает Вас права на гарантийное обслуживание.

· Перед включением прибора в сеть убедитесь, что переключатель находится в положении «0».

· Не используйте прибор вне помещений. Предохраняйте прибор от ударов об острые углы.

По окончании эксплуатации, чистке или поломке прибора всегда отключайте его от сети.

· Нельзя переносить прибор, держа его за сетевой провод. Запрещается также отключать прибор от сети, держа его за сетевой провод. При отключении прибора от сети держитесь за штепсельную вилку.

· Использование дополнительных аксессуаров, не входящих в комплектацию, лишает Вас права на гарантийное обслуживание.

· Не производите ремонт прибора самостоятельно. Ремонт должен производиться только квалифицированными специалистами сервисного центра.

· Для ремонта прибора могут быть использованы только оригинальные запасные части.

Специальные указания по безопасности прибора

· Не прикасайтесь к горячим поверхностям аппарата.

· Во избежание поражения электрическим током не опускайте шнур, штепсельную вилку, прибор в воду или иные растворы.

· Не оставляйте без присмотра аппарат, включенный в сеть. Отключайте аппарат от сети при выходе из помещения, даже если Вы покидаете помещение на очень короткое время.

· Отключайте аппарат от электрической сети на время чистки, хранения.

· Не пользуйтесь неисправным аппаратом. В случае поломки обратитесь в уполномоченный сервисный центр для проведения ремонта.

· Неквалифицированный ремонт может стать причиной несчастного случая или травмы пользователя.

· Не допускайте соприкосновения поверхности термоэлемента с острыми металлическими поверхностями,

что позволит избежать царапин на поверхности и продлит срок его службы.

· Внимание! Перед тем как упаковать прибор дайте ему полностью остыть.

ВВЕДЕНИЕ

НАЗНАЧЕНИЕ:

Аппарат термосваривающий предназначен для надежного герметичного запаивания и отрезания упаковочных материалов (бумажно-пленочных рулонов, пакетов, бумажных пакетов с нанесенным термоклеевым слоем или пакетов из полимерных пленок) в условиях стерилизационных отделений.

Аппарат является простым и надежным в использовании.

Внимание: Аппарат предназначен для использования только в профессиональных целях!

Осторожно: Конструкция аппарата содержит режущие части!

Осторожно к ожогам! Конструкция аппарата содержит части, нагреваемые при работе с аппаратом до 300С

К работе с аппаратом допускается лица, ознакомленные с настоящей инструкцией и правилами техники безопасности при работе с электрическими приборами!

ОПИСАНИЕ ПРИБОРА:

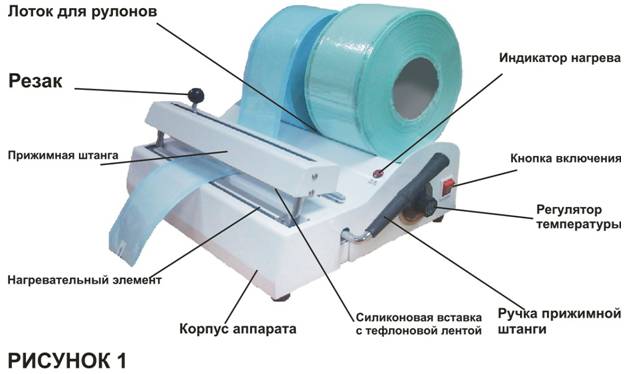

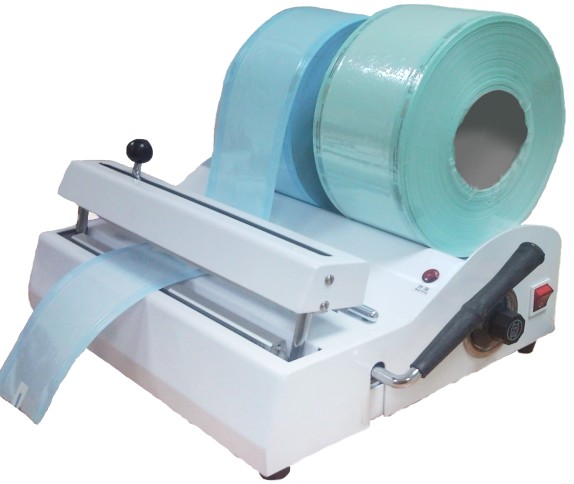

Внешний вид и схема аппарата для запечатывания инструмента:

Корпус аппарата изготовлен из нержавеющей стали (модели 2 и 4) или покрыт порошковой окраской белого или светло-серого цвета (модели 1 и 3) для защиты от коррозии и позволяет легко очищать и применять дезинфицирующие средства. На поверхности корпуса аппарата имеется специальный лоток для установки в нем рулонов упаковочного материала, который не требует дополнительных затрат по покупке и установке держателей для рулонов сторонних производителей. В конструкции аппарата применен микропроцессорный регулятор температуры компании Amtel, Japan с увеличенным сроком службы. Установка требуемой температуры осуществляется вручную оператором. Поддержание температуры осуществляется автоматически. В конструкции аппарата применен резак с системой двойных ножей, которые легко и быстро могут быть заменены в случае поломки или затупления режущей кромки. В качестве сменных ножей могут быть применены одноразовые металлические лезвия, применяемые в медицинской практике (любой фирмы-производителя).

Комплектация прибора:

1.  Аппарат термосваривающий - 1 шт.

2.  Шнур электропитания 1 шт

3.  Инструкция по эксплуатации – 1шт

Эксплуатация прибора:

Подключение к источнику питания и регулировка температуры

Подсоедините провод питания к разъему аппарата для запечатывания инструментов, расположенного на задней стенке прибора и вставьте вилку в розетку. Нажмите на кнопку включения, установите необходимую температуру с помощью терморегулятора прибора, подождите 2 минуты для нагрева. Когда индикатор нагревания выключится, аппарат готов к работе (НЕ КАСАЙТЕСЬ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА, ЧТОБЫ ИЗБЕЖАТЬ ОЖОГА).

Аппарат снабжен точной системой регулировки температуры (от 50 до 300С), которая позволяет производить установку температуры с помощью специального регулятора, показанного на рисунке 4. Регулировка температуры* при использовании бумажно-пленочных рулонов производится опытным путем, в зависимости от типа и толщины свариваемых материалов

*Температура сваривания бумаги с пленкой, содержащей в своем составе: Полипропилен 160-190С, Полиамид С, Тайвек 50-80С

Запечатывание пакетов

Поместите конец пакета, предназначенного для сваривания, между прижимной штангой и нагревательным элементом, как показано на рисунке 2, потяните ручку на себя и вниз до упора, создавая определенное запечатывающее давление на пакет. Если ручка полностью не нажимается, нужное давление не достигается, что сказывается на качестве запечатывания. Время запечатывания также определяется опытным путем, и составляет от 1 до 4 сек.

2 Запечатывание, обрезание и упаковка стерилизационных рулонов

Установите стерилизационный рулон в лотке так, как показано на рисунке 5. Протяните (против часовой стрелки) начало рулона через прижимной валик и, вставьте ее между штангой и нагревающим элементом. Запечатайте пакет (см пункт 3), не поднимая ручку прижима штанги, отрежьте пакет энергичным движением (рисунок 7), двигая резак, встроенный в направляющей штанге слева-направо. Стерилизационные пакты могут плохо отрезаться или могут мяться, если процесс отрезания слишком медленный.

Поднимите ручку прижимной штанги, возьмите готовый запечатанный пакет.

3.  Ежедневный уход, очистка.

По окончании работы протрите наружные части аппарата влажной салфеткой с дезинфицирующим средством. Не допускайте прямого попадания жидкости внутрь аппарата. Для профилактики загрязнений термоэлемента, рекомендуется после каждого использования аппарата, протирать поверхность влажной мягкой тряпочкой.

Если к поверхности термоэлемента в процессе эксплуатации прилипла пленка или полиэтилен, для его очистки воспользуйтесь раствором пищевой соды или жидкостью для снятия лака. По возможности не используйте абразивные материалы, это может ухудшить качество запайки шва.

4.  Замена лезвий

Предупреждение: Перед ремонтом, выключите аппарат и выньте штекер шнура питания. Убедитесь, что аппарат остыл, чтобы избежать ожога.

1.  Крестовой отверткой отверните винты на прижимной штанге с торца ( по 2 винта с каждой стороны),

2.  Открутите и удалите декоративную пластмассовую ручку на рукоятке резака

3.  Удалите корпус держателя лезвий с лезвиями из направляющей на лицевой стороне, сдвигая корпус держателя в сторону до выхода его из направляющей.

4.  Отверните винты на держателе корпуса лезвий и удалите лезвия, заменив их новыми. Сборку прижимной штанги осуществляйте в обратном направлении.

5.  Замена Тефлоновой ленты

1.  Крестовой отверткой отверните винты на прижимной штанге с торца ( по 2 винта с каждой стороны),

2.  Открутите и удалите декоративную пластмассовую ручку на рукоятке резака

3.  Удалите корпус держателя лезвий с лезвиями из направляющей на лицевой стороне, сдвигая корпус держателя в сторону до выхода его из направляющей.

4.  Удалите силиконовую вставку с прогоревшей тефлоновой лентой, замените ленту и вставьте силиконовую вставку и ленту обратно в прижимную штангу аппарата.

Возможные неисправности и их устранение:

Неисправность	Возможные причины	Устранение
Аппарат не включается, Индикаторная лампа не загорается	Нет напряжения в сети Обрыв кабеля Перегорел предохранитель	Убедитесь, что напряжение в сети есть Замените шнур питания Замените предохранитель
Аппарат включен, но не происходит нагрева термоэлемента	Вышел из строя нагревательный элемент	Обратитесь в обслуживающую организацию
Резак не режет или край реза неровный и обрывистый	Затупились ножи Сломались ножи	Замените ножи
Запаиваемый шов не ровный, с местами оплавления пленки	Слишком высокая установленная температура Износилась тефлоновая лента Попадание кусочков оплавленной пленки на термоэлемент	Отрегулируйте температуру Замените тефлоновую ленту Почистите термоэлемент в соответствии с инструкцией

Технические характеристики аппарата

Напряжение и частота: 220В/50Гц; 110В/60Гц

Максимальная мощность: 500Вт

Максимальная упаковочная ширина: 300 мм (400мм)

Ширина выреза: 12 мм

Вес брутто: 8 кг (10)

Масса нетто: 5 кг (7)

Габариты: х 340 х 250 мм

Гарантийное обязательство

Производитель гарантирует безотказную работу аппарата в течение 24 месяцев с момента покупки.

В пределах сроков поставки производитель оставляет за собой право на внесение изменений в конструкцию и форму, комплектацию, отклонения в оттенках цвета без предварительного предупреждения.

Гарантия не распространяется на случаи повреждения, вызванные неправильной эксплуатацией оборудования, внешними механическими воздействиями, повреждениями в процессе транспортировки, а также случаи вмешательства в конструкцию оборудования лиц, не имеющих на это соответствующего разрешения.
