ВИБРАТОР И ПРИВОДНОЙ АГРЕГАТ СЕРИИ MV

РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ПРЕДУПРЕЖДЕНИЕ

Для уменьшения вероятности получения травмы все операторы машины и обслуживающий персонал должны прочитать и понять настоящие инструкции перед началом работы, заменой насадок или техническим обслуживанием силового оборудования Masalta. Настоящие инструкции не могут охватить все возможные ситуации. Любое лицо, использующее данное оборудование, обслуживающее его или работающее поблизости от него, должно проявлять осторожность.

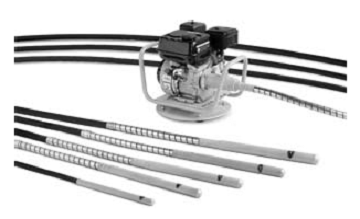

Общая информация

Наше оборудование серии MV разработано для маятникового типа работы, при котором обороты силового устройства (мотор или двигатель) преобразуются в вибрацию, частота которой в 3 или 4 раза превышает количество оборотов силового устройства. Силовое устройство может использоваться на низкой скорости около 3000 об/мин.

Наше оборудование серии MV разработано для использования с электромотором MVE и бензиновым двигателем MVD.

Необходимо обратить внимание, что для предотвращения неисправности вибратора, скорость двигателя не должна превышать 3000 об/мин.

Технические данные

MV-25

MV-32

MV-38

MV-45

MV-50

MV-70

Головка вибратора

Диаметр (мм)

25

32

36

45

51

68

Частота (Гц)

225

225

225

200

200

200

Амплитуда (мм)

0,8

0,9

1,0

1,6

2,0

2,0

Вес (кг)

2,5

3,0

3,5

4,2

4,7

6,0

Элементы гибкого вала

Диаметр вала (мм)

8

8

10

12

13

13

Диаметр шланга (мм)

26

26

30

32

36

36

Длина (м)

4, 5, 6

4, 5, 6

4, 5, 6

4, 5, 6

4, 5, 6

4, 5, 6

Мотор

Мощность (кВт)

1,1

1,1

1,1

1,1

1,1

1,5

Скорость (об/мин)

2840

2840

2840

2840

2840

2840

Эксплуатация

НЕ нашли? Не то? Что вы ищете?

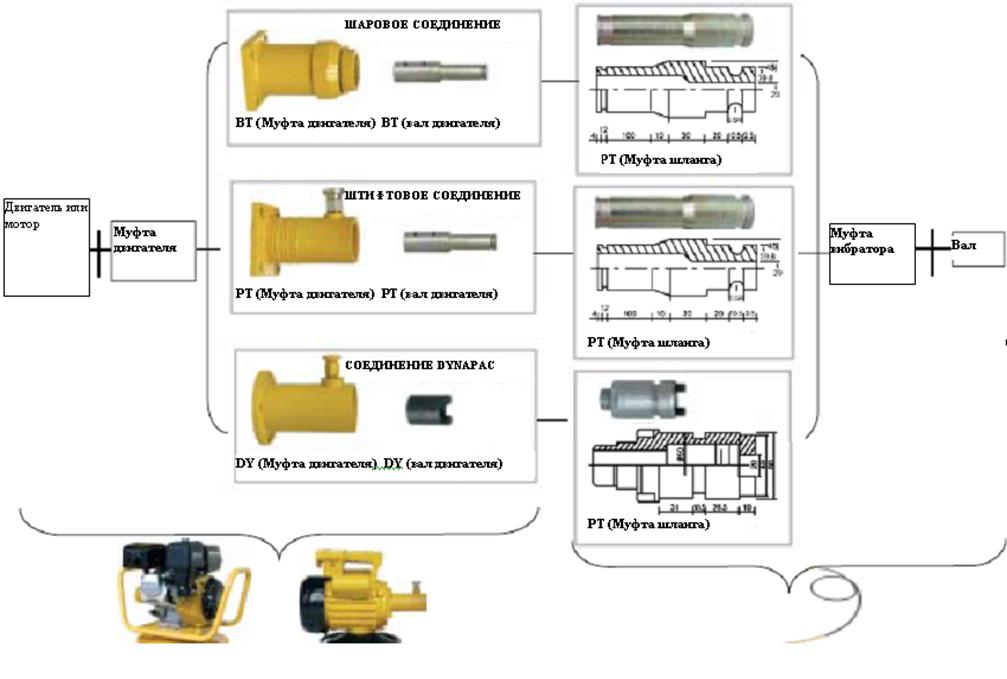

a.  Для полного подключения к приводному агрегату необходимо вытянуть гибкий шланг, чтобы показался шестигранный ключ или захват.

b.  Соединение и разъединение гибкого вала и силового устройства Легко соединяются и разъединяются поворотом муфты или силового устройства в нужном направлении. Пожалуйста, будьте внимательны, чтобы избежать контакта с почвой или песком, что может помешать гладкому соединению и разъединению соединительной детали.

c.  Запуск

Если вибратор не создает должную вибрацию, не смотря на правильную работу силового устройства, необходимо слегка открыть крышку. Перед началом обработки бетона вибратор должен поработать не менее 30 секунд без нагрузки (вхолостую).

После этого создается необходимая вибрация.

Не следует резко увеличивать скорость двигателя при работе вхолостую и под нагрузкой. Это может привести к серьезным повреждениям гибкого вала и шланга.

Меры предосторожности при эксплуатации

a.  Головка вибратора

Наше оборудование серии MV разработано для создания вибрации посредством толкательного движения вращающегося вала внутри головки.

При возникновении утечки масла внутри головки вращающийся вал перестает производить толкательные движения, создающие вибрацию.

При налипании грязи, цемента, пыли и пр. внутри головки может возникать та же неисправность.

Необходимо предотвратить попадание масла внутрь головки.

b.  Гибкий шланг

Необходимо избегать сильных перегибов шланга. Длительная работа при сильном сгибе сокращает срок эксплуатации гибкого шланга.

При падении тяжелых предметов на шланг, а также, если через него переезжает автомобиль, спиральная трубка, расположенная внутри шланга может получить повреждение, после чего даже новый шланг может прийти в негодность.

Техническое обслуживание

Следующие мероприятия технического обслуживания проводятся регулярно.

a.  Приводной агрегат

Мотор вибратора следует очищать снаружи для обеспечения необходимого охлаждения при следующем использовании.

При намокании мотор следует снять и просушить.

b.  Гибкий вал и шланг

Следует стирать старую смазку чистой тканью и наносить новую через каждые 100 часов работы.

c.  Головка вибратора

Раскрутить соединение гибкого шланга (левосторонняя резьба).

Извлечь коническую шарошку, подшипник и сальник, постучав по внешней стороне конической шарошки деревянной или резиновой киянкой.

Снять муфту гибкого вала (правосторонняя резьба).

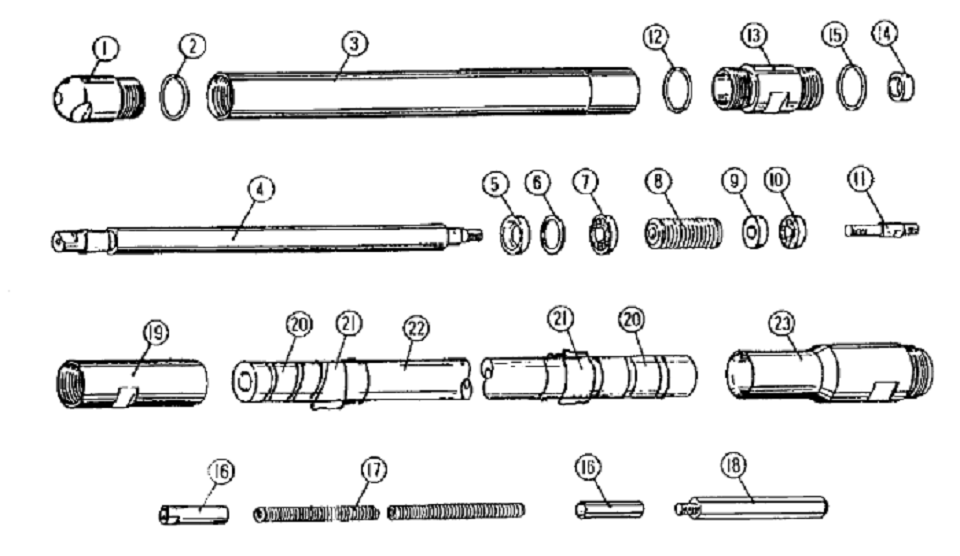

ПЕРЕЧЕНЬ ДЕТАЛЕЙ СЕРИИ MV

ПЕРЕЧЕНЬ ДЕТАЛЕЙ СЕРИИ MV

№

Описание

MVS25

MVS32

MVS38

MVS45

MVS50

MVS60

MVS70

Кол-во

MVP38

MVP45

Номер детали

1

Крышка

ZMV001-25

ZMV001-32

ZMV001-38

ZMV001-45

ZMV001-50

ZMV001-60

ZMV001-70

1

2

Кольцевой уплотнитель

ZMV002-25

ZMV002-32

ZMV002-38

ZMV002-45

ZMV002-50

ZMV002-60

ZMV002-70

1

3

Стойка

ZMV003-25

ZMV003-32

ZMV003-38

ZMV003-38

ZMV003-50

ZMV003-60

ZMV003-70

1

4

Вращающийся вал

ZMV004-25

ZMV004-32

ZMV004-38

ZMV004-45

ZMV004-50

ZMV004-60

ZMV004-70

1

5

Сальник

ZMV005-25

ZMV005-32

ZMV005-38

ZMV005-45

ZMV005-50

ZMV005-60

ZMV005-70

1

6

Манжета

ZMV006-25

ZMV006-32

ZMV006-38

ZMV006-45

ZMV006-50

ZMV006-60

ZMV006-70

1

7

Подшипник

ZMV007-25

ZMV007-32

ZMV007-38

ZMV007-45

ZMV007-50

ZMV007-60

ZMV007-70

1

8

Соединительная пружина (только MVP)

ZMV008-38

ZMV008-45

1

9

Подшипник

(только MVP)

ZMV009-38

ZMV009-45

1

10

Подшипник

(только MVP)

ZMV010-38

ZMV010-45

1

11

Муфта вала С

(только MVP)

ZMV011-38

ZMV011-45

1

12

Кольцевой уплотнитель

ZMV012-25

ZMV012-32

ZMV012-38

ZMV012-45

ZMV012-50

ZMV012-60

ZMV012-70

1

13

Муфта шланга С

(только MVP)

ZMV013-38

ZMV013-45

1

14

Сальник

(только MVP)

ZMV014-38

ZMV014-45

1

15

Кольцевой уплотнитель

(только MVP)

ZMV015-38

ZMV015-45

1

16

Муфта вала В

ZMV016-25

ZMV016-32

ZMV016-38

ZMV016-45

ZMV016-50

ZMV016-60

ZMV016-70

2

17

Гибкий вал для MVS

ZMV017-25

ZMV017-32

ZMV017-38А

ZMV017-45А

ZMV017-50

ZMV017-60

ZMV017-70

1

Гибкий вал для MVP

ZMV017-38В

ZMV017-45В

1

18

Муфта вала А

ZMV018-25

ZMV018-32

ZMV018-38

ZMV018-45

ZMV018-50

ZMV018-60

ZMV018-70

1

19

Муфта шланга В для MVS

ZMV019-25

ZMV019-32

ZMV019-38А

ZMV019-45А

ZMV019-50

ZMV019-60

ZMV019-70

1

Муфта шланга В для MVP

ZMV019-38В

ZMV019-45В

1

20

Пружина крышки

ZMV020-25

ZMV020-32

ZMV020-38

ZMV020-45

ZMV020-50

ZMV020-60

ZMV020-70

1

21

Соединение крышки

ZMV021-25

ZMV021-32

ZMV021-38

ZMV021-45

ZMV021-50

ZMV021-60

ZMV021-70

1

22

Шланг

ZMV022-25

ZMV022-32

ZMV022-38

ZMV022-45

ZMV022-50

ZMV022-60

ZMV022-70

1

23

Муфта шланга В1

ZMV023-25

ZMV023-32

ZMV023-38

ZMV023-45

ZMV023-50

ZMV023-60

ZMV023-70

1
