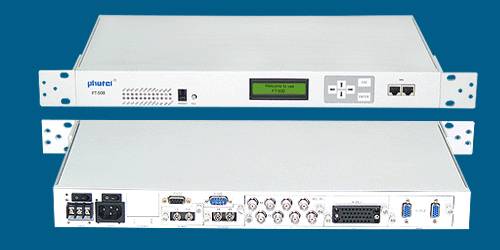

Оптический терминал PT-50B PDH

Обзор продукта

Оптический терминал PT-50B PDH – это устройство с двойным оптическим интерфейсом, которое имеет высоко интегрированную модульную структуру. Оптический терминал PT-50B PDH поддерживает стандартный Е1, 10/100 Мбит/с Ethernet, голосовой интерфейс, цифровой интерфейс RS232, цифровой V.35, обладает передовой функцией защиты сетевого управления, имеет оптический интерфейс с функцией горячего резервирования. По требованию клиентов оборудование может быть оснащено 4/8 Е1, 4 10/100Мбит/с Ethernet, 4/8 голосовым интерфейсами, 2 по 2М скоростных интерфейса RS232, 1-4 V.35, интерфейсом сетевого управления, служебным интерфейсом и другими функциональными модулями. Можно использовать для передачи сигналов между коммутаторами, для соединения базовых мобильных станций, а также для соединения частных сетей.

Оптический терминал PT-50B PDH - это высоко интегрированный продукт, маленький по размеру, с низким расходом энергии, удобен в установке и использовании.

Функциональные особенности

·Оптический интерфейс с защитой 1+1, автоматически меняется

·4 10/100 Мбит/с Ethernet , 2 скоростных RS232, 4 Е1

·2 платы расширения, двойной интерфейс сетевого управления

·Все карты поддерживают горячую замену

·Передовая платформа сетевого управления, осуществляет цифровую настройку оборудования и проверку состояния работы системы, регулирует уровень тока в каналах и скорость цифрового интерфейса.

· Функция оповещения о потере цикла, 1E-3, 1E-6, функция проверки сигнала передачи Е1, функция проверки канала AIS.

·Оптический интерфейс и блок питания с защитой 1+1

·Интегрированная электрическая цепь и надежные компоненты

Технические характеристики

Интерфейс PDH

Макс

2

E1

Макс E1

4 или 8

Интерфейс Ethernet

Макс FE

4

Плата расширения

2: на выбор FXO, FXS, 4W E&M， V.35, RS232

Интерфейс сетевого управления

RS485

Служебный интерфейс

есть

ЖК-дисплей

есть

Параметры

1U: 465 × 44 ×273 (мм)

Источник питания

Ток

-48В постоянный ток ~220В переменный ток или двойной

Расход энергии

≤10Вт

Вес

≤2.5 кг

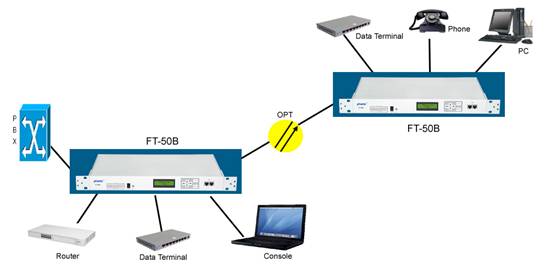

FT50B??? ??Типовые схемы соединения
