Кабели силовые с пластмассовой изоляцией

КАБЕЛИ СИЛОВЫЕ
С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ

Требования к качеству, техническим характеристикам товара, требования к его безопасности, требования к функциональным характеристикам (потребительским свойствам) товара, к размерам и другие показатели
Перечень требований (наименование показателя, значения, параметра)	Показатель, значение, параметр

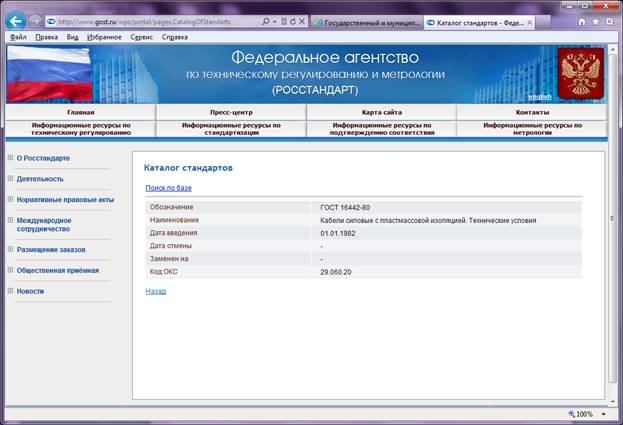

Качество, характеристики и другие требования к кабелю	Соответствие ГОСТ Кабели силовые с пластмассовой изоляцией
Назначение	Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1; 3 и 6 кВ частоты 50 Гц
Типы жилы	-алюминиевая - медная
Марка кабеля	С алюминиевой или медной жилой указаны в п.1.1 (таблица 1) ГОСТ Кабели силовые с пластмассовой изоляцией
Номинальное напряжение кабелей, число и номинальное сечение жил	Показатели указаны в п.1.2 (таблица 2) ГОСТ Кабели силовые с пластмассовой изоляцией
Номинальные сечения нулевых жил (меньшего сечения) и жил заземления	Показатели указаны в п.1.3 (таблица 3) ГОСТ Кабели силовые с пластмассовой изоляцией
Номинальная толщина изоляции жил	Показатели указаны в п.1.4 (таблица 4) ГОСТ Кабели силовые с пластмассовой изоляцией

ПРИЛОЖЕНИЕ К ТАБЛИЦЕ

Стандарт распространяется на силовые кабели с алюминиевыми или медными жилами, с пластмассовой изоляцией, в пластмассовой или алюминиевой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1; 3 и 6 кВ частоты 50 Гц.

Заказчик устанавливает требование к кабелю, используя условное обозначение с учетом классификации, указанной в ГОСТе.

Примеры записи условного обозначения

кабели марки ПВГ с тремя основными жилами сечением 35 мм2 и одной нулевой жилой сечением 16 мм2, на напряжение 1 кВ:

Кабель ПВГ 3×35+1×16-1 ГОСТ

кабели марки АВВГ с тремя однопроволочными жилами сечением 70 мм2, на напряжение 1 кВ:

Кабель АВВГ 3×70 (ож)-1 ГОСТ

То же, в тропическом исполнении:

Кабель АВВГ-Т 3×70 (ож)-1 ГОСТ

То же, в плоском исполнении:

Кабель АВВГ-П-Т 3×70 (ож)-1 ГОСТ

К обозначению марок кабелей АВВГ, ВВГ, АВБбШв и ВБбШв в тропическом исполнении через дефис добавляют букву «Т», кабелей с однопроволочными жилами - буквы «ож» в скобках, кабелей в плоском исполнении - через дефис букву «П».
