Двухсторонняя световая панель с торцевой подсветкой форматов

Приложение к Договору №______ от__________г.

I. Двухсторонняя световая панель с торцевой подсветкой форматов:А1, A0, AA, АА+

1.Требования к внешнему виду витринной световой панели:

1.1 Изделие по внешнему виду должно полностью соответствовать аналогичным конструкциям, применяемым ВТБ24 (ЗАО). - тип: двухсторонняя световая панель вертикального размещения, с торцевой подсветкой; односторонняя световая панель вертикального размещения, с торцевой подсветкой (только для формата АА+); - корпус: цельносборная алюминиевая конструкция, анодированный профиль, цвет серебро; - габаритный размер применяемых конструкций: 672х890мм(А1), 920х1235мм(A0), 1100х1600мм(АА), 1595х1685мм(АА+); - размер плаката, устанавливаемого в световую панель : 612х830мм (А1), 860х1175мм(А0), 1030х1530мм(АА), 1435х1620мм(АА+); - световые панели плакатами не комплектуются, кроме формата АА+; - окантовка: по периметру изделия, на лицевом акриловом стекле методом шелко-трафаретной печати наносится декоративная рамка, не менее 3-х прогонов краски, так чтобы лицевая часть рамки не просвечивалась при включенном изделии, ширина рамки 45мм., цвет соответствует RAL 7040. - яркая и равномерная засветка всей поверхности рекламного изображения; - подвес при помощи тросовой системы креплений: в верхней части корпуса должны быть предусмотрены два отверстия для выпуска монтажного троса (кроме формата АА+, данная модель поставляется с настенным креплением); - питающий провод: отверстие для питающего провода должно располагаться в верхней части изделия, на расстоянии не более 10 мм. от монтажного троса; - соединительный разъем: диаметр и длина ответных частей разъемного соединения должны обеспечивать max площадь соприкосновения токоведущих частей питающего разъема (диаметр 5мм./длина 10мм). Соединение ответных частей («папа-мама») должно быть осуществлено под нулевым градусом. Не допускается использования угловых соединительных разъемов. Фильтр-защиты от высокочастотных и импульсных помех должен располагаться на низкой стороне питающего устройства (между блоком питания и разъемом 12В). - общая толщина изделия – не более 30 мм;

2.Требования к источникам подсветки:

2.1 Во всех изделиях, поставляемых для нужд ВТБ24 (ЗАО), должна применяться светодиодная подсветка. - светодиоды: линейка светодиодная SMD LED CREE, марка CREE High Brightness; - диапазон рабочих температур, градусов Цельсия: от -20 до +40; - световое оборудование должно располагаться в легкодоступном месте и иметь возможность замены без применения специальных инструментов; световое оборудование должно быть рассчитано на сеть переменного тока напряжением 220 Вт, 50 Гц; - напряжение питания панели: 12В через адаптер/блок питания ~220В/=12В от однофазной сети переменного тока; - экономия электроэнергии: потребляемая мощность не более 30Вт для формата 670х890мм, не более 50Вт для формата 920х1235мм, не более 60Вт для формата 1100х1600мм, не более 80Вт для формата 1595х1685мм; - вся продукция должна быть изготовлена на основании сертификата соответствия ROSS RU.

3.Требования к электропитанию А1, А0, АА, АА+ (на примере формата А0 - 920 х 1235 мм.):

Электрооборудование световой панели подключается к бытовой электросети переменного тока только через блок питания (входит в комплект поставки). Класс электробезопасности 01 по ГОСТ Р МЭК . Технические характеристики: -  Линейка светодиодная SMD LED CREE 4,06 м. п. -  Импульсный блок питания 8,0А 1 шт. -  Сетевой провод, ПВС 2*1,5 мм2 . 7 м. -  Номинальное напряжение, В 220-240 -  Напряжение питания панели, В 12 -  Номинальная частота, ГЦ 50 -  Номинальная суммарная мощность электрооборудования, не более, Вт. 50

4. Требования к применяемым материалам и используемым технологиям:

- светорассеивающая матрица: акриловое оргстекло, применяемое для производства светорассеивающей матрицы, должно быть изготовлено из первичного сырья - литое органическое стекло, толщина оргстекла не менее 8мм для форматов 670х890мм и 920х1235мм, не менее 10мм для формата 1100х1600мм и не менее 12мм. для формата 1595х1685мм; - равномерная засветка должна достигаться за счет применения технологии трехмерной лазерной гравировки на светорассеивающей матрице, подсветка должна быть яркой и иметь равномерную засветку всей площади рекламного поля; - матрица должна быть многоуровневой, в ее состав должны входить как светоусиливающие и светорассеивающие, так и светоблокирующие материалы/пленки; - при включении подсветки, матрица должна обеспечивать идеальный белый цвет исходного материала, способствовать точной цветопередаче рекламного изображения. Не допускается наличие темных и светлых зон на поверхности светорассеивающей матрицы, яркость должна быть одинаковой по всей поверхности рекламного изображения, как по краям, так и по центру изделия; - качество сопряжения разъемных частей, обеспечиваемое точностью изготовления и правильным подгоном размеров всех разъемных частей изделия, должно исключать деформацию и неплотное прилегание светорассеивающей матрицы к основанию несущей части конструкции по всему периметру; - не допускается наличие просветов между алюминиевым профилем и светорассеивающей матрицей, прилегание светорассеивающих материалов к основному стеклу должно быть равномерным; - лицевой защитный пластик, акриловое оргстекло марки Plexiglass, толщиной не менее 3мм. Толщина пластика должна обеспечивать отсутствие прогиба листа под собственным весом при извлечении его из конструкции для установки/замены рекламного постера; Коэффициент светопропускания видимого света должен быть не менее 92%; - светодиодные линейки марки CREE должны быть расположены по всему периметру световой панели и обеспечивать равномерную засветку всей поверхности рекламного изображения; - рабочий ресурс используемых SMD LED должен обеспечивать бесперебойную работу изделий не менее 50 000 часов без потери номинальной яркости; - блок питания: для обеспечения питания использовать стабилизированный блок питания ~220 / = 12 В с разъемом; запас мощности применяемых блоков (+25% к потребляемой мощности изделия) питания должен обеспечивать бесперебойную и стабильную работу изделий в течении всего гарантийного срока; - мощность блока питания и схема его подключения к светодиодной ленте должны обеспечивать равномерное свечение светодиодных кристаллов по всему периметру световой панели; - магнитные фиксаторы: крепление лицевого защитного пластика к основному корпусу изделия обеспечивается с помощью магнитных креплений, установленных как на тыльной стороне лицевого пластика, так и вмонтированных в алюминиевый профиль конструкции, диаметр одного магнита, вмонтированного в основной профиль должен быть не менее 7мм.; - применяемые магниты должны быть изготовлены на основе соединения неодим-железо-бор  (NdFeB), чтобы обеспечить максимальную фиксацию лицевого пластика к основной раме изделия; применяемые магнитные фиксаторы должны обеспечивать способность работать без потерь магнитных характеристик в температурном диапазоне от 0 до + 40 градусов Цельсия; - отсутствие наложения одного изображения на другое: конструкция светорассеивающей матрицы и применение современных технологий должны обеспечивать возможность вставки в одно изделие двух разных изображений без наложения одного на другое (кроме формата АА+, данная модель поставляется в одностороннем варианте); - легкая установка/замена рекламных постеров: для крепления рекламного плаката на внутренней стороне лицевого пластика должны быть предусмотрены специальные магнитные ленты, которые должны обеспечивать надежную фиксацию рекламного плаката. Магнитные ленты должны располагаться по всему периметру и быть цельным. Крепление ленты к основе лицевого пластика и применяемые материалы (клей/скотч) должны обеспечивать достаточную прочность на отрыв и надежную фиксацию при температурах от 0 до +35 градусов Цельсия. - надежное крепление лицевого пластика: неодимовые магнитные крепления, которые располагаются по всему периметру конструкции, должны предотвращать деформацию пластика при длительной работе изделия и исключить его выпадение на протяжении всего срока его эксплуатации при различных температурных режимах; - дистанционные держатели/шарнирные узлы крепления: вся фурнитура должна быть изготовлена из нержавеющей стали или сплавов на основе алюминия в заводских условиях. Не допускается облегчение конструкции крепежного основания – толщина основания узлов крепления должна быть не менее 8мм. и обеспечивать max площадь соприкосновения с установочной поверхностью. Наличии литейных пустот не допускается.

5. Монтаж и подключение изделий:

- Световые панели для размещения в витринах должны поставляться в собранном виде, и комплектоваться тросовой системой для крепления/подвеса изделия к потолку. - Комплект поставки: А. Двусторонняя световая панель установленного формата; Б. Тросовая система для подвеса, укомплектованная: - тросом диаметром 3мм. в изоляции (2 шт. х 3 метра); - шарнирными узлами крепления к монтажным поверхностям: опоры, упорные винты, (2 комплекта при креплении тросов в потолок); В. Крепеж: винты и пластиковые дюбели в комплекте; Г. Блок питания стабилизированный ~220 / = 12 В с разъемом. шарни

6. Гарантия и порядок ее реализации:

- Компания производитель гарантирует исправную работу изделия в течение 36 месяцев с момента поставки продукции; - В течение гарантийного срока, в случае обнаружения каких-либо неисправностей, поставщик обязуется бесплатно произвести замену неработающего изделия в любом регионе России; - Порядок исполнения поставщиком гарантийных обязательств: В случае обнаружения неисправности изделия: 1)  Заказчик определяет характер неисправности; 2)  Для получения гарантийного обслуживания в течение срока гарантии представитель Заказчика информирует Поставщика по электронной почте, сообщив характер неисправности, необходимое количество элементов, адрес доставки и контактное лицо для связи; 3)  Поставщик обязуется в течение 2-х дней связываться с представителем Заказчика и назначить дату устранения неисправности по гарантийным обязательствам. 4)  В случае обнаружения неисправности гарантийный срок продлевается на период, в течение которого производились работы по устранению неисправностей, в том числе срок транспортировки продукции до места устранения неисправности; 5)  В случае необходимости все расходы, связанные с транспортировкой световых коробов для проведения экспертизы, расходы, связанные с самой экспертизой и получение заключения несет Исполнитель.

7. Требования к упаковке и транспортировке световых панелей:

- Упаковка: каждое изделие должно находиться в индивидуальной упаковке, после чего упаковываться в индивидуальный 5-ти слойный гофрокартонный короб; - Для световых коробов форматов АА и АА+ дополнительно изготавливается обрешетка, гарантирующая безопасную транспортировку в составе сборного груза с соответствующей изделию маркировкой.

8. Прочие условия:

- Срок предоставления гарантии качества продукции не менее 36 месяцев со дня приемки товара. - В стоимость товара входят все налоги и платежи, с учётом расходов на упаковку, погрузку, разгрузку, доставку до адресата. - Установленное внутри световых коробов электрооборудование должно быть сертифицировано, монтаж должен соответствовать правилам и нормам пожарной безопасности и другим нормативным актам, а также соответствовать правилам и нормам по электрической безопасности при производстве работ до 1000В.

9. Внешний вид и принципиальная схема устройства панели:

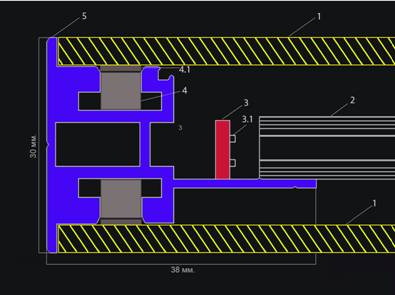

Рис. №1 Схема внутреннего устройства 1.Лицевой защитный пластик, акриловое стекло; 2. Световая матрица; 3. Светодиодная линейка; 3.1 Светодиодные кристаллы; 4. Магнитные крепления 6х7мм, вмонтированные в основной профиль изделия; 4.1.Ответная часть магнитных креплений, расположенных на лицевом пластике; 5. Алюминиевый профиль. Рис. №2 Внешний вид и составные части световой панели А – внешний (габаритный) размер изделия; В – размер видимой части постера (плаката); С – установочный размер; D – тросовая система подвеса; Е – шарнирные узлы крепления к монтажным поверхностям. Напряжение питания панели – 12В через адаптер 220В/=12В от однофазной сети переменного тока.

II. Односторонний световой короб с торцевым подсветом для установки на «стену бренда».

1.Требования к внешнему виду витринной световой панели:

1.1 Изделие по внешнему виду должно полностью соответствовать аналогичным конструкциям, применяемым ВТБ24 (ЗАО). - тип: односторонняя световая панель горизонтального размещения, с торцевой подсветкой; - корпус: цельносборная алюминиевая конструкция, анодированный профиль, цвет серебро; - габаритный размер применяемых конструкций: 1800х870мм., 2100х870мм., 2400х870мм., 3000х870мм.; - рекламный плакат: световые панели данного типа поставляются с уже отпечатанным нанесенным на лицевой пластик рекламным изображением; - окантовка: по всему периметру изделия в виде декоративной рамки используется анодированный алюминиевый профиль, ширина 42мм., цвет соответствует RAL 7040. - логотип: в правом нижнем углу изделия с отступом от лицевой панели расположен логотип «ВТБ24». Логотип выполнен в виде плоских знаков из синего (лого+ВТБ) и красного (24) пластика толщиной 5 мм., закреплённых на акриловом стекле толщиной не менее 5 мм. размером 1000х340 мм. (по фронтальной части) с отступом от лицевой поверхности короба 30 мм. - подсветка: в качестве источника света должны использоваться линейки светодиодов, расположенные по периметру изделия и обеспечивающие яркую и равномерную засветку всей поверхности рекламного изображения; - установка изделия: с обратной стороны конструкции, в основном профиле должны быть предусмотрены крепежные отверстия (не менее 4-х) для монтажа изделия к стене; - питающий провод: отверстие для питающего провода должно располагаться с обратной стороны изделия. Провод вилкой не комплектуется (“голой жилой”), цвет белый, длина не менее 5 метров. - общая толщина изделия – не более 35 мм;

2.Требования к источникам подсветки:

2.1 Во всех изделиях, поставляемых для нужд ВТБ24 (ЗАО), должна применяться светодиодная подсветка. - светодиоды: линейка светодиодная SMD LED СREE, марка CREE High Brightness; - световая температура должна быть в пределах К; - диапазон рабочих температур, градусов Цельсия: от -20 до +40; - световое оборудование должно располагаться в легкодоступном месте и иметь возможность замены без применения специальных инструментов; световое оборудование должно быть рассчитано на сеть переменного тока напряжением 220 Вт, 50 Гц; - напряжение питания панели: 12В через адаптер/блок питания ~220В/=12В от однофазной сети переменного тока; - экономия электроэнергии: потребляемая мощность не более 50Вт для формата 1800х870мм, не более 55Вт для формата 2100х870мм, не более 60Вт для формата 2400х870мм, не более 70Вт для формата 3000х870мм; - вся продукция должна быть изготовлена на основании сертификата соответствия ROSS RU.

3.Требования к электропитанию 1800х870мм., 2100х870мм., 2400х870мм., 3000х870мм. (на примере формата 1800 х 870 мм.):

Электрооборудование световой панели подключается к бытовой электросети переменного тока только через блок питания (входит в комплект поставки). Класс электробезопасности 01 по ГОСТ Р МЭК . Технические характеристики: -  Линейка светодиодная SMD LED CREE 4,96 м. п. -  Импульсный блок питания 8,0 А 1 шт. -  Сетевой провод, ПВС 2*1,5 мм2 . 5 м. -  Номинальное напряжение, В 220-240 -  Напряжение питания панели, В 12 -  Номинальная частота, ГЦ 50 -  Номинальная суммарная мощность электрооборудования, не более, Вт. 50

4. Требования к применяемым материалам и используемым технологиям:

- светорассеивающая матрица: акриловое оргстекло, применяемое для производства светорассеивающей матрицы, должно быть изготовлено из первичного сырья - литое органическое стекло марки Plexiglass, толщина оргстекла не менее 12мм; - равномерная засветка должна достигаться за счет применения технологии трехмерной лазерной гравировки на светорассеивающей матрице, подсветка должна быть яркой и иметь равномерную засветку всей площади рекламного поля. Матрица должна быть многоуровневой, в ее состав должны входить как светоусиливающие и светорассеивающие, так и светоблокирующие материалы/пленки; - при включении подсветки, матрица должна обеспечивать идеальный белый цвет исходного материала, способствовать точной цветопередаче рекламного изображения. Не допускается наличие темных и светлых зон на поверхности светорассеивающей матрицы, яркость должна быть одинаковой на всей поверхности рекламного изображения, как по краям, так и по центру изделия; - лицевой защитный пластик, акриловое оргстекло марки Plexiglass, толщиной не менее 3мм.; Коэффициент светопропускания видимого света должен быть не менее 92%; - светодиодные линейки марки CREE должны быть расположены по всему периметру световой панели и обеспечивать равномерную засветку всей поверхности рекламного изображения; - рабочий ресурс используемых SMD LED должен обеспечивать бесперебойную работу изделий не менее 50 000 часов без потери номинальной яркости; - блок питания: для обеспечения питания использовать стабилизированный блок питания ~220 / = 12 В с разъемом; запас мощности применяемых блоков питания должен обеспечивать бесперебойную и стабильную работу изделий в течении всего гарантийного срока. Запас мощности блока питания и схема его подключения к светодиодной ленте должны обеспечивать равномерное свечение светодиодных кристаллов по всему периметру световой панели; - логотип: крепление акрилового листа с логотипом «ВТБ24» к основному корпусу изделия осуществляется через крепежные отверстий, расположенные в нижней части корпуса; - плакат: световая панель поставляется с имиджевым изображением ВТБ 24 (ЗАО) установленного образца и является неотъемлемой частью комплектации изделия; - узлы крепления: вся фурнитура должна быть изготовлена в заводских условиях, обеспечивать презентабельный вид изделий и отсутствие каких-либо трудностей/поломок фурнитуры в процессе эксплуатации конструкции;

5. Монтаж и подключение изделий:

- Световые панели должны поставляться в собранном виде, и комплектоваться всеми необходимыми креплениями для установки на стену. - Комплект поставки: А. Одностороння световая панель установленного формата; Б. «Логотип ВТБ 24» с комплектом креплений для его установки на изделие; В. Комплект креплений для установки конструкции на стену: - для крепления световой панели к стене использовать метиз с диаметром головки 8мм. (шуруп Ø 4мм. ГОСТ 1144-80). Г. Блок питания стабилизированный ~220 / = 12 В с разъемом. шарни

6. Гарантия и порядок ее реализации:

- Компания производитель гарантирует исправную работу изделия в течение 36 месяцев с момента поставки продукции; - В течение гарантийного срока, в случае обнаружения каких-либо неисправностей, поставщик обязуется бесплатно произвести замену неработающего изделия в любом регионе России; - Порядок исполнения поставщиком гарантийных обязательств в случае обнаружения неисправности изделия: 6)  Заказчик определяет характер неисправности; 7)  Для получения гарантийного обслуживания в течение срока гарантии представитель Заказчика информирует Поставщика по электронной почте, сообщив характер неисправности, необходимое количество элементов, адрес доставки и контактное лицо для связи; 8)  Поставщик обязуется в течение 2-х дней связываться с представителем Заказчика и назначить дату устранения неисправности по гарантийным обязательствам. 9)  Все транспортные расходы, обязательства и риски по доставке оборудования несет Поставщик. Наличие собственного производства, высококвалифицированных специалистов по монтажу и обслуживанию рекламных конструкций является обязательным условием компании-претендента.

7. Требования к упаковке и транспортировке световых панелей:

- Упаковка: каждое изделие должно находиться в индивидуальной упаковке, после чего упаковываться в индивидуальный 5-ти слойный гофрокартонный короб; - Логотип «ВТБ 24» упаковывается отдельно, для него дополнительно изготавливается обрешетка, гарантирующая безопасную транспортировку в составе сборного груза с соответствующей изделию маркировкой.

8. Прочие условия:

- Срок предоставления гарантии качества продукции не менее 36 месяцев со дня приемки товара. - Условия оплаты: постоплата в течение 15 рабочих дней после поставки продукции и предоставления Заказчику оригиналов документов (счет, счет-фактура, товарная накладная (ТОРГ-12, акт). - Поставка осуществляется в соответствии с заявками ВТБ24 (ЗАО) в дополнительные офисы Банка в течение срока действия договора. Срок изготовления партии с момента подачи заявки – не более 15 рабочих дней со дня получения заявки; - В стоимость товара входят все налоги и платежи, с учётом расходов на упаковку, погрузку, разгрузку, доставку до адресата. - Установленное внутри световых коробов электрооборудование должно быть сертифицировано, монтаж должен соответствовать правилам и нормам пожарной безопасности и другим нормативным актам, а также соответствовать правилам и нормам по электрической безопасности при производстве работ до 1000В.

9. Внешний вид и принципиальная схема устройства панели:

Рис. №3 Внешний вид и составные части световой панели Рис. №4 Схема внутреннего устройства 1. Анодированный алюминиевый профиль; 2. Световая матрица; 3. Светодиодная линейка; 4. Светодиодные кристаллы; 5. Поливинилхлорид, толщиной 3мм. 6. Лицевой пластик, акриловое стекло.
