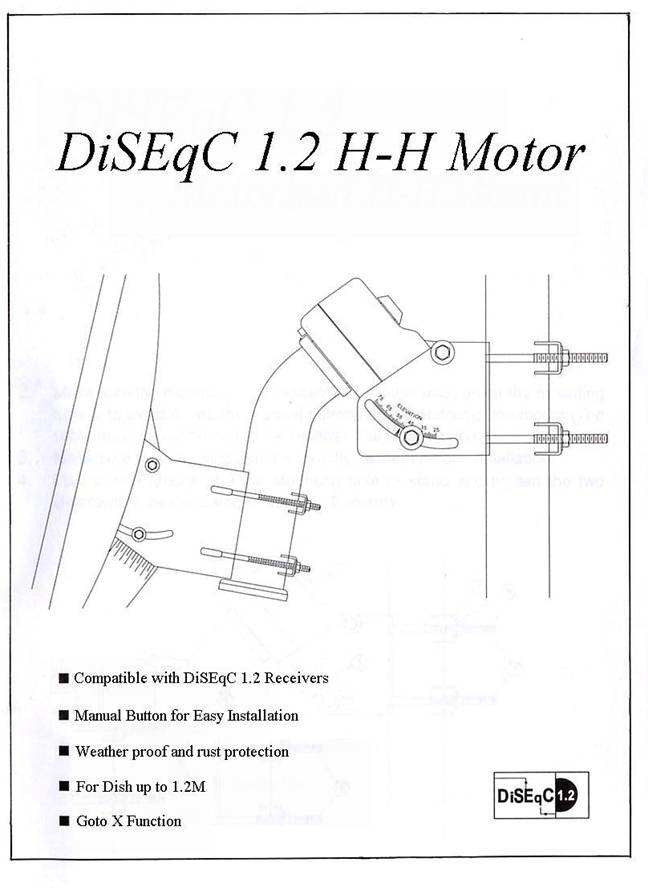

DiSEqC 1.2 Motorized H-H Motor

СБОРКА УСТРОЙСТВА (ASSEMBLE THE MOTOR)

1.Производите сборку устройства согласно следующей схеме.



2. Убедитесь, что указатель на трубе совмещен с 0° шкалы на корпусе мотора. Если это не так, подключите мотор к ресиверу кабелем, включите ресивер, выставьте 0° нажатием кнопок, которые находятся на основании крепления мотора.

3. Выберите подходящее место для установки. Убедитесь в отсутствии преград в направлении предполагаемого приема, таких как деревья или высокие здания.

Перед началом установки убедитесь, что опора устройства расположена строго вертикально по отношению к земле с помощью угломера или отвеса.

Хорошая и верная установка опоры устройства является первым и самым важным шагом в процессе установки.

4. С помощью креплений (поз.4,5,6) зафиксируйте устройство на опоре в направлении на юг (при произведении установки в южном полушарии необходимо направлять устройство на север).

Подпись: Направление на экватор
ВЫРАВНИВАНИЕ КРЕПЛЕНИЯ

1. Установка направления на ЮГ (или СЕВЕР для Южного полушария)

Поверните устройство вокруг оси опоры вручную вместе с тарелкой на Юг.

Вы можете определить, где находиться Юг, с помощью компаса, откорректировав его показания на величину магнитного склонения в Вашей местности.

2. Установка угла расположения устройства (A.)

Устанавливайте угол расположения самого устройства с помощью уклономера или специальной шкалы угла подъема/широты, расположенной на обеих сторонах устройства.

3. Установка угла наклона тарелки (B.)

НЕ нашли? Не то? Что вы ищете?
    Согласно широте Вашего расположения необходимо определить угол наклона с помощью специальной таблицы наклона, приведенной в приложении. Установите выбранный угол наклона тарелки. Если Вы желаете самостоятельно рассчитать угол наклона тарелки, необходимо учитывать угол деклинации: 35° – DECLANATION ANGLE.



(A) (B)



(A) (B)

Регулировка люфта

Если вы столкнулись с проблемой люфта (свободное движение трубы) пожалуйста, обратитесь к следующим инструкциям, чтобы решить это.

1. Слегка ослабить 4 Винта №1.

2. Закручивать Винт №2 до устранения люфта (не более).

3. Сжать 4 Винта №1.

Соединение устройства

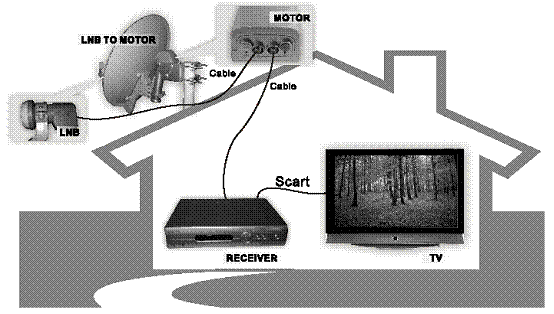

Соедините устройство с приемником коаксиальным кабелем (RG-6/U) согласно следующей диаграмме.

ВНИМАНИЕ: не производите соединения при включенной аппаратуре, это может привести к возникновению неисправности.

УПРАВЛЕНИЕ DiSEqC 1.2

Устройство специально разработано для приемника DiSEqC 1.2 Описания команд управления у разных приемников могут немного отличаться. Пожалуйста, используйте руководство по использованию приемника:

1.  Go East/West (Восток/Запад): перемещение антенны в выбранном направлении.

2.  Fine Tune East/West: пошаговое перемещение антенны на Восток/Запад.

3.  Store nn: Сохранение позиции спутниковой системы (01-60).

4.  Goto nn: Перемещение устройства на сохраненную позицию (01-60).

5.  Goto 0°: Перемещение устройства на 0° как на контрольную точку.

6.  Re-synchronize/Shift:

a)  Переместите устройство в нужную позицию с помощью команды Goto.

b)  Переместите устройство по направлению Восток/Запад на величину необходимого смещения.

c)  Выполните команду пересинхронизации мотора. Остальные спутниковые позиции тоже будут изменены.

Функция Goto X:

1.  Эта функция доступна только в приемниках с функцией goto x.

2.  Введите географические координаты места установки антенны в соответствующих полях меню ресивера. Выполните команду «перейти к положению спутника. Устройство рассчитает и переместит антенну в нужную позицию.

3.  В случае наличия погрешности первоначальной установки, Вы можете откорректировать ее, незначительным (на величину погрешности первоначальной установки) вращением устройства вокруг опоры найти положение, при котором уровень сигнала будет максимально возможным. После корректировки надежно зафиксируйте устройство винтами крепления.

Индикаторы

2 индикатора на основании двигателя могут показать следующую информацию:

Функция

Состояние

Вкл. питания

LED1 и LED2 мигает каждые 2 Секунды

Движение на восток

LED1 мигает 1 раз

Движение на запад

LED2 мигает 1 раз

Остановка

LED1 & LED2 мигают 1 раз

Запомнить

LED1 мигает 2 раза

Запрос

LED2 мигает 2 раза

Лимит восток

LED1 мигает 3 раза

Лимит запад

LED2 мигает 3 раза

Лимит выкл..

LED1 & LED2 мигают 3 раза

Goto X

LED1 & LED2 мигают 4 раза

Остановка на восточном лимите

LED1 непрерывно мигает

Stop West Limit

LED2 непрерывно мигает

Установка 0 приемником

1. Выполнить команду Go To Reference (Go To “0”).

2. Отключить питание кабеля(отсоединить кабель).

3. Подключить кабель.

4. Выполнить команду Изменить“0”.

Стирается память, записываются заводские настройки, корректируется позиция “0”.

Установка на “0” с помощью DiSEqC

1. Отключить питание кабеля(отсоединить кабель).

2. Нажать и держать обе кнопки на моторе EAST / WEST в течении 5 секунд..

3. Соединить кабель.

4. LED1 и LED2 мигает в течении 5 секунд.

Стирается память, записываются заводские настройки, устанавливается аппаратное положение “0”.

Встроенная система сброса спутниковой таблицы.

1. Нажать и держать обе кнопки на моторе EAST / WEST в течении 5 секунд..

2. LED1 и LED2 мигает в течении 5 секунд.

Стирается память, записываются заводские настройки.

НАХОЖДЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДОК (TROUBLESHOOTING)

Проблема

Пути решения

Кнопка управления не работает

1.  Убедитесь, что устройство включено к ресиверу, ресивер включен в сеть и индикаторная лампочка загорелась.

2.  В случае возникновения неисправности в кнопке обратитесь в сервисный центр или используйте управление устройством с ресивера

Устройство не работает

 Убедитесь, что устройство включено к ресиверу, ресивер включен в сеть и индикаторная лампочка загорелась. Перемещение устройства заблокировано программными лимитами. Снимите программные ограничения соответствующей командой с ресивера.

3.  Проверьте, поддерживает ли Ваш приемник систему DiSEqC 1.2 и была ли эта система включена.

Устройство в какой-то момент останавливается и больше не может двигаться

1.  Отключите программные ограничения и запустите устройство заново.

2.  Убедитесь, в отсутствии преград в секторе перемещения антенны

Устройство работает прерывисто

1.  Убедитесь, что антенна не слишком тяжелая (максимальный диаметр антенны 1,2 метра).

2.  Проверьте качество кабеля. Рекомендуется для использования RG-6/U кабель.

3.  Проверьте, величину потребляемого тока от преемника (менее 350 мА).

Устройство работает то быстро, то медленно

Скорость работы устройства определяется напряжением питания конвертора с приемника (13 / 18 В).

Все спутниковые системы установлены неверно

1.  Исправить эту проблему через goto 0 (в режиме DiSEqC 1.2)

или

2.  Установите режим goto х через приемник выполните команду перехода на позицию спутника.

3.  Перемещайте антенну пока не появиться четкий прем спутниковой системы.

4.  используйте функцию “Re-calculate” для корректировки положения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (SPECIFICATION)

Протокол: DiSEqC 1.2

Совместимый приемник: DiSEqC 1.2 или Interface Box

Размер антенны: максимально 120 см

Скорость: 1.9° / сек (13 В); 2.5° / сек (18 В)

Изменение азимута: 80° Восток – 80° Запад (160° максимально)

Изменение угла места: 25-75°

Входное напряжение: 13 / 18В

Выходное напряжение: 13 / 18В

Потребляемая мощность: 50 мА (режим Standby)
200 мА (Normal)

350 мА (Max.)

Количество запоминаемых позиций: 60

Функция Goto O: да

Кнопка управления: да (Восток/Запад)

Функция ограничения: 1.Аппаратное ограничение

2.Програмнное ограничение

Датчик положения: датчик высокого разрешения

Вес : 3.5 кг / 3.1 кг (брутто/нетто)

Размеры: 345 x 168 x 110 mm3

DiSEqCTM торговая марка EUTELSAT

ТАБЛИЦА УСТАНОВКИ УГЛА РАСПОЛОЖЕНИЯ И НАКЛОНА

(ELEVATION AND DECLINATION ANGLE TABLE)

(A)

(B)

(A)

(B)

Широта

Угол возвышения

Угол наклона

Угол тарелки

Широта

Угол возвышения

Угол наклона

Угол тарелки

0

90

0.0

35.0

34

56

5.5

29.5

1

89

0.2

34.8

35

55

5.6

29.4

2

88

0.4

34.6

36

54

5.8

29.2

3

87

0.5

34.5

37

53

5.9

29.1

4

86

0.7

34.3

38

52

6.0

29.0

5

85

0.9

34.1

39

51

6.1

28.9

6

84

1.1

33.9

40

50

6.3

28.7

7

83

1.2

33.8

41

49

6.4

28.6

8

82

1.4

33.6

42

48

6.5

28.5

9

81

1.6

33.4

43

47

6.6

28.4

10

80

1.8

33.2

44

46

6.7

28.3

11

79

1.9

33.1

45

45

6.8

28.2

12

78

2.1

32.9

46

44

6.8

28.2

13

77

2.3

32.7

47

43

7.0

28.0

14

76

2.4

32.6

48

42

7.1

27.9

15

75

2.6

32.4

49

41

7.2

27.8

16

74

2.8

32.2

50

40

7.3

27.7

17

73

3.0

32.0

51

39

7.4

27.6

18

72

3.1

31.9

52

38

7.5

27.5

19

71

3.3

31.7

53

37

7.6

27.4

20

70

3.4

31.6

54

36

7.6

27.4

21

69

3.6

31.4

56

34

7.8

27.2

22

68

3.8

31.2

58

32

7.8

27.2

23

67

3.9

31.1

60

30

8.0

27.0

24

66

4.1

30.9

62

28

8.2

26.8

25

65

4.2

30.8

64

26

8.3

26.7

26

64

4.4

30.6

66

24

8.4

26.6

27

63

4.5

30.5

68

22

8.4

26.6

28

62

4.7

30.3

70

20

8.5

26.5

29

61

4.8

30.2

72

18

8.6

26.4

30

60

5.0

30.0

74

16

8.6

26.4

31

59

5.1

29.9

76

14

8.6

26.4

32

58

5.2

29.8

78

12

8.7

26.3

33

57

5.4

29.6

80

10

8.7

26.3
