РУЧНОЙ БРОШЮРОВЩИК WireMac Duo

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ. 2

ОСНОВНЫЕ ЧАСТИ.. 3

УСТАНОВКА И СБОРКА. 3

ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ.. 4

ПЕРФОРИРОВАНИЕ. 5

БРОШЮРОВАНИЕ НА МЕТАЛЛИЧЕСКУЮ ПРУЖИНУ. 6

БРОШЮРОВАНИЕ НА ПЛАСТИКОВУЮ ПРУЖИНУ. 7

БРОШЮРОВАНИЕ НА СПИРАЛЬ. 7

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ. 8

ВВЕДЕНИЕ

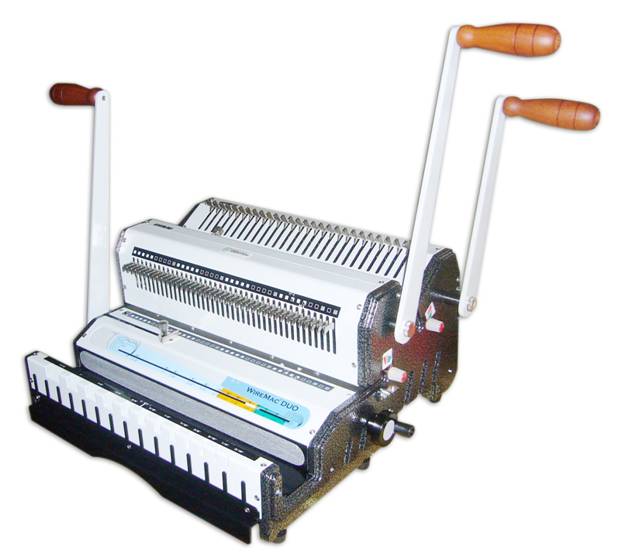

Поздравляем вас с приобретением нового высокопроизводительного профессионального брошюровщика WireMac Duo. Полный набор функций и высококачественные компоненты оборудования гарантируют эффективную и профессиональную брошюровку, а также долгие годы безотказной работы. Прежде чем приступать к работе, ознакомьтесь с настоящей инструкцией и освойте все функции устройства для получения высоких результатов.

Брошюровщик может иметь следующую комплектацию:

DuoMac 541 (спираль 51 + спираль 41);

DuoMac 531 (спираль 51 + металл. пружина 41);

DuoMac 521 (спираль 51 + металл. пружина 21);

DuoMac 431 (спираль 41 + металл. пружина 31);

DuoMac 421 (спираль 41 + металл. пружина 21);

DuoMac 321 (металл. пружина 31 + металл. пружина 21);

DuoMac С51 (пласт. пружина + металл. пружина 51);

DuoMac С41 (пласт. пружина + металл. пружина 41);

DuoMac С31 (пласт. пружина + металл. пружина 31);

DuoMac С21 (пласт. пружина + металл. пружина 21);

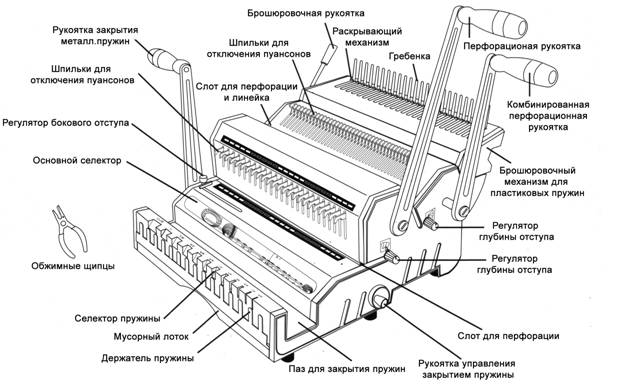

ОСНОВНЫЕ ЧАСТИ

Данное изображение служит только в целях иллюстрации составных частей брошюровщика.

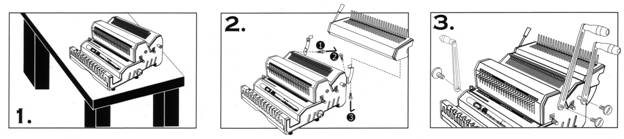

УСТАНОВКА И СБОРКА

1.  Поместите брошюровщик на твердую, устойчивую поверхность.

2.  Установите на машину брошюровальный механизм для пластиковых пружин (только для моделей, имеющих такую функцию).

3.  Открутите (по часовой стрелке) фиксирующие винты перфорационных ручек и установите ручки на оси в вертикальном положении (длинная - спереди, короткая – сзади). Затем, закрутите винты на место (против часовой стрелки).

4.  Аналогичным образом, установите рукоятку закрытия металлических пружин с левой стороны машины (только для моделей, имеющих такую функцию).

ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ

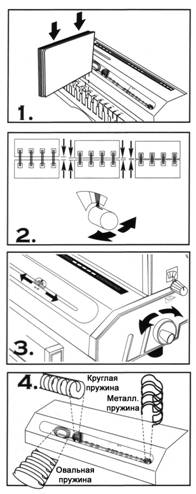

Вставьте документ в селектор пружины.

Для обеспечения легкого перелистывания, установите правильную глубину отступа перфорации. Чем толще брошюра, тем больше должен быть отступ.

1.  Используя значение, полученное с помощью селектора пружины, вы можете определить на основном селекторе следующие параметры:

·  Глубину отступа перфорации (цветная метка)

·  Размер пружины или спирали

·  Величину зазора закрытия пружины

2.  Установите регулятор глубины отступа на соответствующую цветную метку.

3.  Установите на регуляторе закрытия пружины значение, полученное при помощи основного селектора (для моделей, имеющих такую функцию).

4.  При необходимости, используйте основной селектор для выбора/определения размера пружины.

ПЕРФОРИРОВАНИЕ

Максимальное количество одновременно перфорируемых листов: г/м2).

Рекомендуемое количество одновременно перфорируемых листов: г/м2).

Перфорируйте внутренние листы и обложку отдельно, так как значение бокового отступа для них различается.

1.  Установите необходимое значение бокового отступа отдельно для внутренних листов и для обложки.

2.  При необходимости выньте несколько шпилек отключения пуансонов.

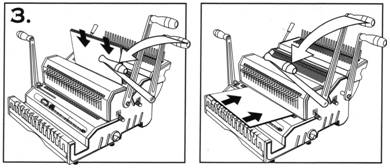

3.  Вставьте пачку листов в соответствующий слот (в зависимости от вида брошюровки) и нажмите на ручку брошюровки.

БРОШЮРОВАНИЕ НА МЕТАЛЛИЧЕСКУЮ ПРУЖИНУ

Сборка брошюры:

1.  Вставьте предварительно выбранную пружину в держатель пружины.

2.  Вставьте документ в пружину, начиная с последней страницы, затем вставьте лицевой лист обложки. Задний лист обложки вставляется в последнюю очередь, внутренней стороной наружу.

3.  Снимите подготовленный документ с держателя.

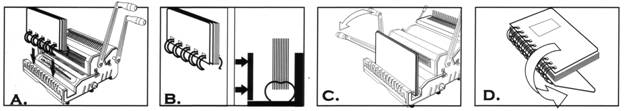

Закрытие пружины:

A.  Вставьте собранную брошюру в устройство для закрытия пружин.

B.  Пружина должна плотно прилегать к нижней части закрывающего паза.

C.  Потяните на себя рукоятку закрытия пружины.

D.  Выньте документ и перекиньте заднюю обложку. Брошюра готова.

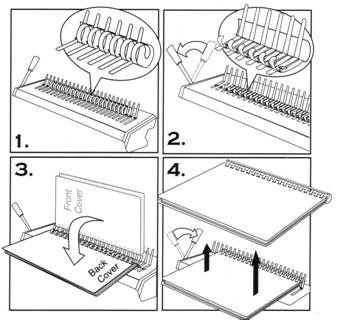

БРОШЮРОВАНИЕ НА ПЛАСТИКОВУЮ ПРУЖИНУ.

1.  Вставьте пластиковую пружину в раскрывающее устройство.

2.  Потяните на себя брошюровочную рукоятку, чтобы пружина раскрылась достаточно для вставки документа.

3.  Наденьте документ на гребенку.

4.  Отпустите брошюроваль-ную рукоятку, чтобы пружина закрылась. Снимите документ с устройства. Брошюра готова.

БРОШЮРОВАНИЕ НА СПИРАЛЬ

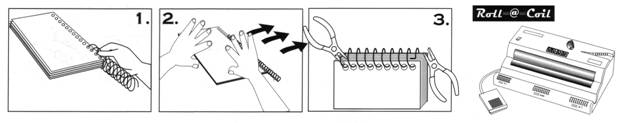

1.  Положите документ на стол и подравняйте листы. Вставьте спираль в первые 4-5 отверстий.

2.  Продолжайте пропускать спираль сквозь оставшиеся отверстия, крепко удерживая документ.

3.  При помощи обжимных щипцов отрежьте лишние концы спирали и загните их внутрь, чтобы зафиксировать спираль.

Если вам приходится часто брошюровать на спираль, используйте для этих целей специализированный электрический брошюровщик «Roll@Coil».

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Размер	Пружина 3:1 (3 витка на дюйм)	Пружина 2:1 (2 витка на дюйм)	Пластиковая пружина 9/16” (14,28 мм)
Формат брошюры	14”	40 отв.	14”	27 отв.	14”	24 отв.
LEGAL	38 отв.	LEGAL	26 отв.	LEGAL	23 отв.
A4	34 отв.	A4	23 отв.	A4	21 отв.
11”	32 отв.	11”	21 отв.	11”	19 отв.
8,5”	24 отв.	8,5”	16 отв.	8,5”	15 отв.
A5	24 отв.	A5	16 отв.	A5	14 отв.

Объем брошюры и диаметр пружины	Пружина 3:1	Пружина 2:1	Круглая пружина	Овальная пружина
	Кол-во листов	Диаметр	Кол-во листов	Диаметр	Кол-во листов	Диаметр	Кол-во листов	Диаметр
	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм
	20	3/16	4,5	140	5/8	16	30	1/4	6	280	1-1/4	32
	30	1/4	6	160	3/4	20	50	5/16	8	310	1-1/2	38
	50	5/16	8	190	7/8	22	60	3/8	9	350	1-3/4	45
	60	3/8	9	220	1	25	80	7/16	10	400	2	50
	80	7/16	10	280	1-1/4	32	100	1/2	12
	100	1/2	12				120	9/16	15
	120	9/16	15				140	5/8	16
							160	3/4	20
							190	7/8	22
							220	1	25
							240	1-1/8	28

Размер	Длина листа	Спираль 4:1	Спираль 06	Спираль 5:1
Формат брошюры	Legal (356 мм)	53+2 отв.	55+2 отв.	65+5 отв.
Oficio (330 мм)	53 отв.	54 отв.	65 отв.
A4 (297 мм)	46 отв.	49 отв.	59 отв.
Letter (279 мм)	43 отв.	46 отв.	55 отв.
A5 (210 мм)	33 отв.	34 отв.	41 отв.
½ Letter (215,5 мм)	32 отв.	35 отв.	42 отв.
Объем брошюры и диаметр пружины	Кол-во листов	Документ	Спираль	Кол-во листов	Документ	Спираль
	дюйм	мм	мм	дюйм	мм	мм
	25	1/8	3,2	5	180	3/4	19	20
	35	5/32	4,0	6	200	25/32	19,8	22
	45	3/16	4,8	7	230	7/8	22,2	25
	60	1/4	6,4	8	250	1	25,4	28
	70	9/32	7,2	9	280	1-1/16	27	30
	80	5/16	7,9	10	300	1-1/8	28,5	32
	100	13/32	10,3	12	350	1-5/16	33,3	38
	120	15/32	11,9	14	400	1-9/16	39,7	45
	150	19/32	15,0	17	450	1-7/8	47,5	50
