МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Сибирская государственная геодезическая академия

,

ЗАДАНИЯ ПО ГЕОДЕЗИИ

для студентов заочного факультета

Методические указания по выполнению контрольной работы № 1

“Топографические карты”

Новосибирск 2001

УДК 528.075

С 26

Рецензенты:

Профессор кафедры высшей геодезии СГГА, к. т.н.

Доцент кафедры геодезии СГГА, к. т.н.

, В.

Задания по геодезии для студентов заочного факультета: Метод. указания по выполнению контр. работы № 1. - Новосибирск, СГГАс.

Методические указания включают задания и порядок выполнения контрольной работы № 1 “Топографические карты” для студентов 1-го курса заочного факультета специальностей ГК, СПГ, ЭКиБУ, ИС. Они базируются на учебном пособии “Геодезия. Общий курс” 1997 года издания и соответствуют программе дисциплины “Геодезия” для студентов 1-го курса геодезических специальностей СГГА.

Методические указания составлены профессором кафедры геодезии и старшим преподавателем кафедры геодезии В. и рекомендованы к изданию методической комиссией Института кадастра и геоинформационных систем.

Печатается по решению редакционно-
издательской коллегии академии

© Сибирская государственная геодезическая академия, 2001

© , В., 2001

С О Д Е Р Ж А Н И Е

ВВЕДЕНИЕ

Топографические карты. . .5

Содержание работы

Общие сведения о топографических картах. . .5

Задание 1.1 Номенклатура и разграфка топографических карт.6

Пункт 1.1.1 Определение номенклатуры листа карты.6

Пункт 1.1.2 Определение номенклатуры соседних листов

Задание 1.2. Определение прямоугольных и географических

координат точек по карте

Пункт 1.2.1 Нанесение точки на карту по координатам X и Y2

Пункт 1.2.2 Определение координат X и Y точки по карте

Пункт 1.2.3 Нанесение точки на карту по географическим

координатам широте φ и долготе λ

Пункт 1.2.4 Определение широты и долготы точки по карте. .16

Задание 1.3 Измерение расстояний на карте.17

Пункт 1.3.1 Измерение расстояния с помощью линейного масштаба

Пункт 1.3.2 Измерение расстояния с помощью поперечного масштаба. .17

Задание 1.4 Измерение ориентирных углов. .18

Пункт 1.4.1 Измерение дирекционного угла линии. .19

Пункт 1.4.2 Измерение географического (истинного) азимута.20

Пункт 1.4.3 Вычисление магнитного азимута

Пункт 1.4.4 Вычисление румбов линии

Задание 1.5 Передача дирекционного угла на последующую линию

Пункт 1.5.1 Вычисление дирекционного угла последующей линии

Задание 1.6 Определение отметок точек

Пункт 1.6.1 Определение отметки точки по карте

Пункт 1.6.2 Вычисление превышения между точками3

Пункт 1.6.3 Определение наибольшего угла наклона ската по линии

Пункт 1.6.4 Определение уклона линии, соединяющей две точки

с известными отметками

Задание 1.7 Построение профиля линии

Пункт 1.7.1 Построение профиля линии 1.24

Задание 1.8 Вычисление площади многоугольника

В В Е Д Е Н И Е

Правила оформления заданий:

- все вычисления следует размещать в таблицах или ведомостях,

- написание цифр должно быть аккуратным и четким, исключающим неоднозначное прочтение; желательно использование шрифтов,

- записи однородных чисел следует располагать столбиками разряд под разрядом; количество значащих цифр и десятичных знаков должно соответствовать правилам техники вычислений,

- исходные данные рекомендуется выделять цветом или подчеркиванием,

- записи в таблицах и ведомостях не должны иметь видимых исправлений; неверно написанную цифру нужно аккуратно удалить и на этом месте написать верную цифру,

- в полевых журналах запрещается исправлять первичные отсчёты, а вычисления можно исправлять, аккуратно зачеркивая неверные цифры и надписывая сверху верные,

- все приращения координат, превышения, невязки и поправки следует писать со знаком ("плюс" или "минус").

Всего подготовлено 100 вариантов каждого задания; по одному варианту на студента. Номер варианта N определяется десятками d и единицами e индивидуального шифра студента. Например: шифр 99124, d=2, e=4, номер варианта N=24; шифр 00002, d=0, e=2, номер варианта N=2; шифр 00100, d=0, e=0, номер варианта N=100.

Необходимые чертёжные принадлежности: линейка 40 или 50 см, круговой транспортир на прозрачной основе; циркуль-измеритель; твёрдый карандаш; ластик; шариковые (гелиевые) авторучки двух или трёх цветов.

Выполненные контрольные работы следует оформить в виде типовых ведомостей и необходимого графического материала в тетради в клеточку или на отдельных листах формата А4.

Топографические карты

Содержание работы:

1.1  Номенклатура и разграфка топографических карт;

1.2  Определение прямоугольных и географических координат точек;

1.3  Измерение расстояний;

1.4  Измерение ориентирных углов линий;

1.5  Передача дирекционного угла на последующую линию;

1.6  Определение отметок точек;

1.7  Построение профиля линии;

1.8  Вычисление площади многоугольника.

Общие сведения о топографических картах

Картой называется уменьшенное изображение горизонтальной проекции участка местности в принятой картографической проекции. Масштабом карты называется отношение длины отрезка на карте к длине горизонтальной проекции этого же отрезка на местности (в одних и тех же единицах длины). Общегеографические карты масштаба 1 : 1 и крупнее называются топографическими картами.

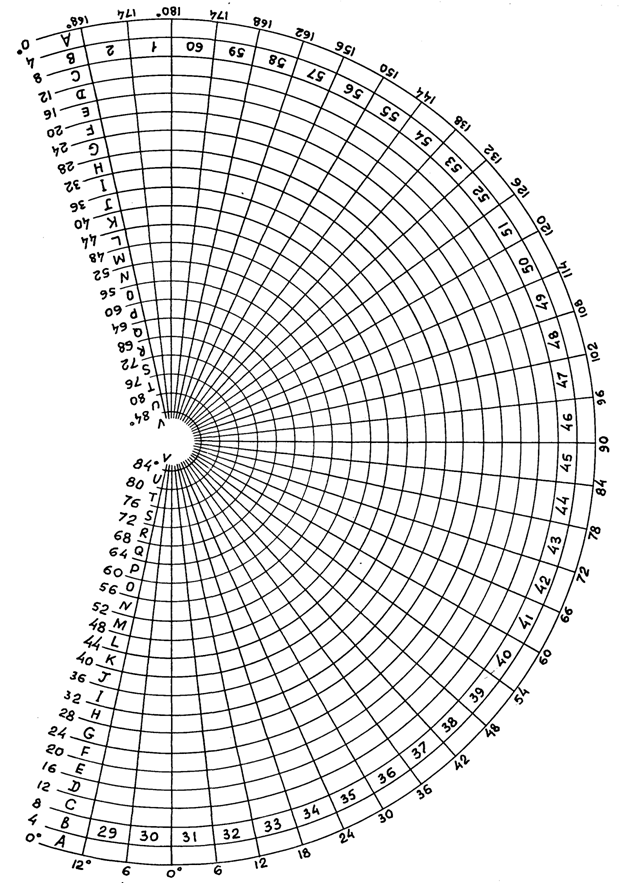

Основой разграфки и номенклатуры топографических карт является лист карты масштаба 1 : 1 Порядок получения миллионных листов и их номенклатуры понятен из рисунка 1. Ряды миллионных листов, ограниченные параллелями через 40, обозначаются латинскими буквами от A до W. Колонны миллионных листов, ограниченные меридианами через 60, нумеруются порядковыми арабскими числами от 1 до 60 (первая зона Гаусса от 00 до 60 восточной долготы изображается на миллионных листах 31-й колонны). Номенклатура миллионного листа складывается из буквы ряда и номера колонны, написанных через дефис, например, N-47.

На рисунке 2 показана схема получения листов карт стандартного ряда масштабов путём деления одного листа карты исходного масштаба на несколько листов карты более крупного масштаба меридианами и параллелями, проведёнными внутри исходного листа.

Вверху каждого листа карты помещается его номенклатура; если первая буква номенклатуры – русская “У” (учебная карта), то её следует заменить латинской буквой, обозначающей нужный ряд миллионных листов; для этого нужно по широте любой точки карты определить букву ряда с помощью миллионной разграфки на рисунке 1.

Внизу листа карты подписан численный масштаб карты; строчкой ниже приводится его расшифровка ( в 1 см 250 метров - для масштаба 1:25 000). Ниже помещается линейный масштаб; ещё ниже – информация о высоте сечения рельефа.

Справа от линейного масштаба располагается график заложений; слева – схема взаимного расположения трёх меридианов – географического (истинного), осевого (параллельно линиям координатной сетки) и магнитного.

Внешняя рамка листа карты – это декоративная рамка (чёрная линия толщиной около 1 мм). Следующая рамка называется минутной рамкой; каждая минута отмечается заливкой или отсутствием заливки линии; минуты можно подписать. Внизу и вверху листа располагаются минутные рамки долготы; слева и справа листа – минутные рамки широты. Между минутной и декоративной рамками могут находиться точки, делящие каждую минуту широты и долготы на шесть частей; одна часть соответствует 10”.

Границами листа карты являются два меридиана – с запада и с востока, - и две параллели – с юга и с севера. Широта граничных параллелей подписана слева и справа от углов листа карты; долгота граничных меридианов подписана снизу и сверху от углов листа.

Внутри листа карты проведены линии координатной сетки X и Y, образующие квадраты размером: 10 х 10 см для листа карты масштаба 1:10 км на местности); 4 х 4 см – для масштаба 1:25 км на местности); 2 х 2 см – для масштаба 1:50 км на местности); 2 х 2 см – для масштаба 1:км на местности).

Все линии координатной сетки подписаны: слева и справа от каждой линии X=Const четырёхзначными числами подписана координата X в км; снизу и сверху от каждой линии Y=Const четырёх - или пятизначными числами подписана координата Y в км. Каждый квадрат координатной сетки имеет своё обозначение, которое образуется из десятков и единиц километров координат X и Y юго-западного угла квадрата, например 45-78 (рисунок 5).

На некоторых листах карт снаружи декоративной рамки могут находиться выходы координатной сетки соседней зоны Гаусса.

Задание 1.1. Номенклатура и разграфка топографических карт.

Определить номенклатуру листов карт масштабов 1:1 , 1:, 1:50 000, 1:25 000, на которых находится точка с заданными географическими координатами: широта  φ и долгота λ. Нарисовать схему разграфки этих листов. Варианты задания приведены в таблице 1.

Определить номенклатуру и нарисовать схему расположения восьми листов карт масштаба 1:25 000, соседних с листом карты этого масштаба, на котором находится точка с заданными координатами.

Пункт 1.1.1. Определение номенклатуры листа карты.

Решение этой задачи заключается в выборе листа карты нужного масштаба по широте и долготе граничных параллелей и меридианов листа и по заданным координатам точки. Решение оформляется в виде пары рисунков: слева – группа листов, справа – искомый лист.

-  По рис. 1 определить номенклатуру листа карты масштаба 1:1 ;

- По рис. 2 наметить путь от листа карты масштаба 1:1 к листу карты масштаба 1:25 000;

Таблица 1 – Варианты задания 1.1

Ν варианта	Координаты точки	Ν варианта	Координаты точки
широта φ	долгота λ	широта φ	долгота λ
1	11 0 56’	12 0 01’	51	12 0 13’	18 0 03’
2	15 0 57’	18 0 08’	52	16 0 18’	24 0 04’
3	19 0 58’	24 0 17’	53	20 0 24’	30 0 05’
4	23 0 59’	30 0 29’	54	24 0 26’	36 0 06’
5	27 0 56’	36 0 36’	55	28 0 33’	42 0 07’
6	31 0 57’	42 0 43’	56	32 0 37’	48 0 01’
7	35 0 58’	48 0 49’	57	36 0 44’	54 0 02’
8	39 0 59’	54 0 57’	58	40 0 46’	60 0 03’
9	43 0 56’	61 0 04’	59	44 0 48’	66 0 04’
10	47 0 57’	67 0 10’	60	48 0 53’	72 0 05’
11	51 0 58’	73 0 20’	61	52 0 58’	78 0 06’
12	55 0 59’	79 0 28’	62	57 0 01’	84 0 07’
13	59 0 56’	85 0 36’	63	61 0 09’	90 0 01’
14	63 0 57’	91 0 40’	64	65 0 13’	96 0 02’
15	67 0 58’	97 0 50’	65	69 0 18’	’
16	71 0 59’	’	66	73 0 24’	’
17	75 0 56’	’	67	77 0 29’	’
18	7 0 57’	’	68	81 0 33’	’
19	11 0 58’	’	69	9 0 39’	’
20	15 0 59’	’	70	13 0 42’	’
21	19 0 56’	’	71	17 0 47’	’
22	23 0 57’	’	72	21 0 52’	’
23	27 0 58’	’	73	25 0 58’	’
24	31 0 59’	’	74	30 0 04’	’
25	35 0 56’	’	75	34 0 09’	’
26	39 0 57’	’	76	38 0 12’	’
27	43 0 58’	’	77	42 0 19’	’
28	47 0 59’	’	78	46 0 24’	42 0 02’
29	51 0 56’	9 0 35’	79	50 0 28’	48 0 03’
30	55 0 57’	15 0 41’	80	54 0 33’	54 0 04’
31	59 0 58’	21 0 50’	81	58 0 39’	60 0 05’
32	63 0 59’	27 0 56’	82	62 0 43’	66 0 06’
33	67 0 56’	34 0 06’	83	66 0 46’	72 0 07’
34	71 0 57’	40 0 13’	84	70 0 52’	78 0 01’
35	75 0 58’	46 0 21’	85	74 0 59’	84 0 02’
36	79 0 59’	52 0 29’	86	79 0 04’	90 0 03’
37	23 0 56’	58 0 36’	87	23 0 07’	96 0 04’
38	27 0 57’	64 0 41’	88	27 0 11’	’
39	31 0 58’	70 0 51’	89	31 0 19’	’
40	35 0 59’	76 0 57’	90	35 0 21’	’
41	39 0 56’	83 0 02’	91	39 0 23’	’
42	43 0 57’	89 0 14’	92	43 0 27’	’
43	47 0 58’	95 0 21’	93	47 0 32’	’
44	51 0 59’	’	94	51 0 39’	’
45	55 0 56’	’	95	55 0 43’	’
46	59 0 57’	’	96	59 0 48’	’
47	63 0 58’	’	97	63 0 54’	’
48	67 0 59’	’	98	67 0 59’	’
49	4 0 02’	6 0 01’	99	32 0 01’	’
50	8 0 08’	12 0 02’	100	36 0 02’	’
