Благодарим Вас за ваш выбор регистратора движения Proline DVR-007 !

Благодарим Вас за ваш выбор регистратора движения Proline DVR-007 !

Регистратор движения предназначен для записи всех нештатных и случайных ситуаций, которые могут возникнуть в процессе управления автомобилем.

Внимательно изучите всю информацию, которая содержится в Инструкции по эксплуатации прибора.

Внимательно прочтите указания по инсталлированию прибора и рекомендации по пользованию.

Повреждения или неисправности, возникшие по причине неисполнения указаний по инсталлированию прибора или нарушения правил его эксплуатации лишат Вас права на гарантийное обслуживание.

Прилагаемое к прибору программное обеспечение совместимо с операционными системами Windows 2000, XP или Vista. Пользователь сознает все риски, связанные с попыткой использования данных программных средств с любыми другими операционными системами, которое в ряде случаев может привести к отказу операционной системы.

Для загрузки записанных изображений и данных в ПК используйте стандартный USB диск флэш-памяти; Sandisk, Transcend, Toshiba, Kingston (SDHC является несовместимым).

Рекомендуем применять USB Ver.2.0.

<Емкость флэш-памяти USB>

Рекомендуем использовать флэш-память емкостью не менее 256 Мб. Объем одного блока «картинка-данные» составляет около 3М-5М на 1 файл. Если для загрузки будет использоваться флэш-память USB с малым свободным пространством памяти, как, например, 50 Мб, - система будет загружать данные в границах этого свободного пространства памяти (искл. 2-3 файла); на странице 7 указан приоритетный порядок загрузки.

Содержание

Знакомство с изделием

Предупреждения и предостережения общего характера.......................................... 3

Обзор системы .............................................................................................................. 5

Система фиксации комплекса «картинка-информация» .......................................... 6

Как определить пороговые величины? ....................................................................... 8

Элементы прибора наглядно ........................................................................................ 9

Установка

Перед началом установки ............................................................................................. 10

Указания по установке .................................................................................................. 11

Эксплуатация прибора

Кнопки и индикаторы .................................................................................................... 13

Инсталлирование программы на ПК ............................................................................ 14

iRis Manager – активация программных средств........................................................ 16

Функции основных кнопок ........................................................................................... 17

Интерпретация данных ускорения ............................................................................... 18

Загрузка данных и воспроизведение ............................................................................ 19

Прочие функции ............................................................................................................. 23

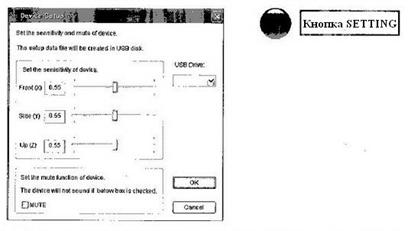

- настройка чувствительности трехкоординатного датчика

- установка режима отключения звука

- установка RTC (часов реального времени)

Возможные неисправности и меры по устранению................................................... 25

Спецификации ................................................................................................................ 26

Знакомство с изделием / Предупреждения и предостережения общего характера

Внимательно ознакомьтесь с содержанием, чтобы Вы могли правильно и безопасно эксплуатировать прибор.

¤ Никогда не пытайтесь разобрать или отремонтировать прибор самостоятельно. Самовольный ремонт или попытка ремонта лишит Вас права на гарантийное обслуживание.

¤ Не применяйте воду, химические очистители, моющие средства или любые иные жидкости для очистки основного блока. Снимайте пыль только сухой мягкой тряпочкой. Линзу объектива следует протирать исключительно сухой мягкой и чистой тряпочкой или специальными салфетками, предназначенными для оптики.

¤ Не допускайте попадания любой жидкой субстанции на основной блок. Это может привести к повреждению электронных плат, вызвать пожар или разрушение прибора.

¤ Оберегайте прибор от механических ударов, способных повредить механические и электронные компоненты.

¤ Для нормальной работы прибора ветровое стекло должно быть абсолютно чистым, в поле зрения прибора не должно быть никаких препятствий. Не оставляйте под ветровым стеклом никаких предметов: их отражения или тень от них на внутренней стороне ветрового стекла могут исказить фиксируемое прибором изображение.

¤ Основной блок должен быть правильно ориентирован и жестко закреплен на ветровом стекле перед каждой поездкой. В движении фиксирующее крепление может ослабнуть из-за вибрации, что сразу же отразится на качестве фиксируемого изображения (будет нарушен угол зрения объектива).

¤ Ветровое стекло перед прибором должно быть идеально чистым – как с внешней, так и с внутренней сторон. Грязное стекло приведет к фиксации искаженного изображения.

¤ Идеально чистой должна быть и линза объектива камеры. Загрязненная линза приведет к фиксации искаженного изображения.

¤ В зависимости от выбранных Вами настроек системы и ее предельных параметров самые незначительные события могут явиться недостаточным импульсом для активации системы.

¤ Серьезные ДТП могут расстроить, повредить или обесточить систему, и в этом случае она может не зафиксировать визуального изображения.

¤ Возможность использования данных, зафиксированных Системой Регистрации Движения, в качестве свидетельства в судебных процедурах регулируется законами и правилами местных юридических органов. Зафиксированные Регистратором данные не обязательно будут рассматриваться судами как юридически обоснованные доказательства.

¤ Большинство встроенных RTC (часов реального времени) за год отстают или спешат на 30 минут. Настройка часов в системе производится с применением флэш-памяти USB, соединенной с ПК (перед этой операцией точное реальное время следует установить на ПК).

¤ Встроенная батарея питания для RTC рассчитана на 10 лет работы без замены. При истощении батареи раньше этого срока обращайтесь к продавцу данной системы.

¤ Система рассчитана на питание от гнезда «прикуривателя» автомобиля. Если Вы захотите подключить систему напрямую к цепи автомобиля, обратитесь за консультацией к профессиональному автомобильному электрику. Однако мы не рекомендуем подключать прибор к какой-либо другой цепи, кроме гнезда «прикуривателя», и изготовитель регистратора движения в этом случае сочтет себя освобожденным от ответственности за возможные последствия.

¤ Система может фиксировать события 1 миллион раз. Но имейте в виду, что неосторожная езда может привести к сокращению срока службы прибора по причине слишком частых фиксаций дорожных событий.

¤ Большинство элементов флэш-памяти USB, совместимых с Windows 2000, XP или Vista, могут применяться для загрузки данных из системы. Но с некоторыми элементами флэш-памяти USB, не отличающимися высоким качеством, могут возникнуть проблемы. Поэтому необходимо убедиться, что применяемая Вами флэш-память USB в работе с системой дает хорошие результаты. Список рекомендованных типов флэш-памяти USB приведен на стр. 2.

¤ При замене предохранителя используйте только стандартный новый предохранитель, в противном случае может возникнуть возгорание прибора.

¤ Система сконструирована в полном соответствии с требованиями европейских и американских стандартов EMI. Систему следует устанавливать не ближе 20 см к антеннам GPS, DMB, DAB и т. д. для сведения до минимума уровня помех.

¤ Конструкция прибора защищена патентом. Права на данную Инструкцию, прилагаемые к изделию программные средства и данные сохраняются за изготовителем прибора. Эти права защищены законом и международными конвенциями, предусматривающими охрану прав интеллектуальной собственности. Любое несанкционированное использование, воспроизводство или распространение будут преследоваться по закону и станут объектом гражданского иска.

Обзор системы

Как же работает Система Регистратора Движения?

Система регистрации движения автоматически регистрирует и сохраняет в памяти все резкие изменения в режиме движения, как, например, вызванные ДТП или экстренным торможением. Когда система распознает такое событие, она уведомляет об этом водителя подачей звукового сигнала, свечением индикатора и сохраняет в памяти видимую в поле ее зрения картинку вместе с данными режима движения и времени. По завершении фиксации события такого рода цвет индикатора меняется на зеленый. Система способна одновременно сохранять в памяти 10 блоков «картинка-информация».

Водитель может и сам активировать систему нажатием кнопки REC (запись), расположенной на задней стенке системы, для записи блока «картинка-информация». Когда система активирована инцидентом в режиме движения, она извлекает из своей краткосрочной памяти ситуацию, зафиксированную за 10 секунд до инцидента, и продолжает процесс фиксации еще 5 секунд после возникновения инцидента. Она также записывает в память данные фактора движения по 3 координатам и в реальном времени. Каждый блок «Картинка-информация» содержит фиксацию точного времени, данные режима движения и визуальное изображение продолжительностью 15 секунд.

Пользователь имеет возможность просматривать и анализировать такую информацию с помощью программы, запускаемой в операционной системе ПК Windows 2000, XP или Vista. Система Регистрации Движения автоматически, когда встроенный в нее датчик скорости зафиксирует импульс, вызванный толчком, ударом, сотрясением, рывком, свыше 0,1 G (заводская настройка по умолчанию: 0,55 G).

Что это значит?

Система постоянно отслеживает каждое движение транспортного средства. Когда происходят любые внезапные изменения скорости или направления движения, система анализирует, насколько жесткими были эти изменения. Если по оценке бортового компьютера изменение выходит за пределы нормального режима движения, активируется прибор и ведет запись блока «картинка-информация» во встроенную память. С помощью программы пользователь может настроить чувствительность системы на нужные величины.

<Примечания>

Система работает на встроенной аккумуляторной батарее, подзарядка на 20 секунд которой автоматически срабатывает при каждом включении прибора. В течение этих первых 20 секунд система не способна осуществлять фиксацию событий, даже она зафиксирует импульс, превышающий контрольные настройки, а событие будет оценено, как выходящее за рамки обычного режима движения, В период подзарядки горят оба – зеленый и оранжевый – индикаторы. После завершения подзарядки подается звуковой сигнал и оранжевый индикатор гаснет. (см. на стр. 15 «Сигнал зуммера и световая индикация»).

Дата и время в блоке «картинка-информация» фиксируется встроенными часами реального времени (RTC), которые за год могут отстать или уйти вперед на 30 минут. Поэтому рекомендуем периодически корректировать время на часах с помощью флэш-памяти USB.

Система записи блока данных «картинка-информация»

Настройка активации процесса записи по пороговым величинам

Система оценивает величину импульса в абсолютных цифровых данных изменений в скорости движения. Настройка чувствительности к импульсам может регулироваться по каждому направлению движения: вперед/назад, вправо/влево и вверх/вниз. Система автоматически регистрирует событие, когда фиксирует выход за рамки установленных пороговых величин.

Категории блоков данных «картинка-информация»

КАТЕГОРИЯ	Запись по обычному импульсу	Запись по мощному импульсу	Запись события в ручном режиме
Образец записи	Незначительный инцидент или небрежность при управлении	Возможно, серьезное дорожное происшествие	Фиксация нажатием кнопки REC
Настройка пределов чувствительности	0,1 G – 0,99 G	N/A	-
Чувствительность по умолчанию	0,55 G	1,1 G	-
Примечания	Рекомендуем: 0,4 G – 0,9 G	Запись новых файлов поверх старых (см. Пункт 3 ниже)	-

Продолжительность записи и сохранение файлов

Продолжительность записи составляет 15 секунд: 10 секунд до начала события и 5 секунд после события. Объем памяти для сохранения файлов – 10 файлов.

Файлы категории «запись по обычному импульсу» и «запись по мощному импульсу» помещаются в отдельные папки. Когда во встроенной памяти не хватает пространства для записи нового файла, стирается самый старый файл и поверх него записывается новый.

Система способна сохранять в памяти максимум 10 файлов формата «запись по мощному импульсу», причем 3 «самых свежих» файла защищены приоритетом. В это время 7 остальных файлов подвергаются стиранию в порядке очередности, начиная с самого давнего, чтобы освободить место для записи новых файлов категории «запись по обычному импульсу». Если файл категории «запись по мощному импульсу» записывается при тех же условиях, самый «старый» файл из 3-х категории «запись по мощному импульсу» перемещается в другую папку, в которой 7 сохраняемых файлов лишены защиты, а новый файл категории «запись по мощному импульсу» сохраняется в папке, обеспеченной защитой от стирания. В то же время самый «старый» файл в папке, лишенной такой защиты, автоматически стирается.

Когда записанные файлы загружаются в ПК, каждый файл, в зависимости от категории, автоматически присоединяет к своему имени следующие буквы:

Файл «запись по обычному импульсу»: _N(NORMAL)

Файл «запись по мощному импульсу»: _C(CRITICAL)

Файл «запись в ручном режиме»: _(MANUAL)

Порядок приоритета загрузки данных в USB:

1-я очередь: с самого «свежего» файла категории «запись по мощному импульсу»

(и далее по очередности к самому давнему)

2-я очередь: с самого «свежего» файла категории «запись по обычному импульсу»

(и далее по очередности к самому давнему)

Как определить пороговые величины?

Если величина импульса записи выше пускового значения G, тогда будет активирована камера и блок данных «картинка-информация» зафиксируется в памяти.

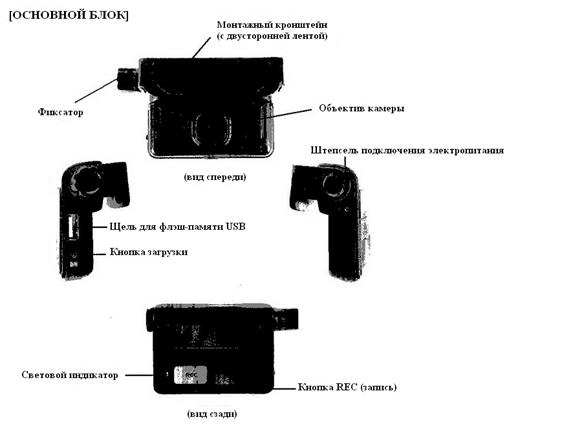

Элементы прибора наглядно

[Комплектация]

В упаковку Системы Регистрации движения входят:

- основной блок (включая монтажный кронштейн с двусторонней пленкой)

- провод питания (5 м)

- CD с программным обеспечением

- Инструкция по эксплуатации

Перед началом установки...

¤ Поскольку частью процедуры установки является установка угла обзора, важно выбрать ровное и устойчивое место. Основной блок должен устанавливаться строго перпендикулярно к поверхности земли.

¤ Перед установкой проверьте комплектность упаковки, сверив ее со списком на стр. 8.

Проверьте, не имеют ли компоненты каких-либо повреждений.

¤ Перед началом установки внимательно прочитайте эту Инструкцию.

¤ Установите прибор таким образом, чтобы он не перекрывал обзора водителю во время

управления транспортным средством.

¤ Проследите, чтобы прибор не закрывал зеркало заднего вида.

¤ Провод подключения прибора к электрической цепи не должен препятствовать

управлению автомобиля

¤ Перед закреплением прибора тщательно очистите основание от загрязнений.

Невидимые пятна жира или следы масла хорошо удаляются тряпкой, смоченной 70%

этиловым спиртом.

¤ Перед установкой можно заранее настроить часы и эксплуатационные параметры.

Правила установки

Система обычно прикрепляется к внутренней стороне ветрового стекла примерно на высоте зеркала заднего обзора. Чтобы не тратить время на переустановку прибора, убедитесь, что он не создаст помех для обзора водителем обстановки впереди автомобиля и сзади с помощью зеркала заднего вида. Выбрав подходящее место, пометьте его стеклографом или специальным фломастером по стеклу.

¤ Не устанавливайте основной блок на участке с наклеенной тонировочной пленки, т. к. полученное изображение будет искаженным. Кроме того, липкая двусторонняя лента на основании блока может плохо приклеиться к тонировочной пленке.

При установке также учтите, что система будет работать и в дождливую погоду, поэтому следует установить ее так, чтобы стеклоочистители обеспечивали хороший обзор для фиксации изображения во время дождя и снегопада.

<Автомобили с высотой кузова как у грузовика и автобуса>

Если Ваш автомобиль имеет высокий кузов, монтируйте прибор с небольшим наклоном вниз, примерно на 15 градусов и регистрируйте события в ручном режиме, нажимая кнопку REC. С помощью прилагаемого программного обеспечения проверьте при просмотре записи правильность обзора обстановки: дорожные знаки, идущий впереди автомобиль, состояние дорожного покрытия и т. д.

Пример установки:

Выполните следующие шаги по установке:

Шаг 1: Снимите защитную полоску с самоклеющейся ленты

Шаг 2: Расположите систему в середине ветрового стекла.

Шаг 3: Проверьте еще раз центровку и с силой прижмите основание к стеклу.

Шаг 4: Придайте прибору вертикальный вид, отрегулировав угол наклона.

Шаг 5: После установки узла поверните ручку фиксатора по часовой стрелке для фиксации системы в этом положении.

Шаг 6: Подключите провод питания и проверьте, горит ли индикатор «СЕТЬ». Зеленый индикатор должен мигнуть 3 раза, после чего перейти в режим ожидания (постоянное свечение).

Кнопки и индикаторы

[Кнопка REC - запись]

На задней стенке основного блока находится красная кнопка с маркировкой “REC” («запись»). Нажав ее, водитель даст команду на фиксацию события, которое будет записано в том же 15-секундном режиме, как это происходит при активации системы по импульсу.

[Кнопка DN – функция загрузки]

Кнопка DN используется для загрузки данных в флэш-память USB.

Процедура загрузки:

1.  Подключите флэш-память USB к системе и нажмите кнопку DN.

2.  Во время загрузки мигают оба индикатора – зеленый и оранжевый. Дождитесь, пока не закончится процесс загрузки и не погаснет оранжевый индикатор, а зеленый перейдет в режим постоянного свечения.

3.  Отсоедините флэш-память USB от системы.

[Световые индикаторы и сигнал зуммера]

Состояние системы отображают два световых индикатора (зеленый и оранжевый).

Индикаторы непрерывно горят или мигают, пока система не завершит операцию.

Состояние	Зеленый СИД	Оранжевый СИД	Сигнал зуммера
Питание включено	мигает 3 раза	не горит	«бип-бип-бип»
Подзарядка	горит	горит	-
Подзарядка завершена	горит	не горит	«бип-бип»
Сбой системы	не горит	мигает	«бип-бип-бип» (непрерывный сигнал)
Режим ожидания	горит	не горит	-
Начало записи	горит	мигает	«бип-бип»
Запись закончена	не горит	не горит	«бип»
Начало загрузки	мигает	мигает	«бип-бип»
Загрузка закончена	горит	не горит	«бип»
Сбой в загрузке	горит	не горит	«бип» (2 секунды)

Установка программного обеспечения на ваш ПК

Если Вы готовы инсталлировать программу в ПК, выполните следующие шаги:

(1) Вставьте CD с программой в дисковод ПК. Когда откроется диалоговое окно “InstallShieldWizard”, щелкните NEXT.

(2) Щелкните кнопку INSTALL

(3)  По завершении установки диалоговое окно внизу исчезнет. Для выхода из режима

инсталлирования щелкните кнопку FINISH

iRis Manager – Программное средство активации

[Главное окно программы iRis Manager]

[Основные функции этого программного средства]

1.  Показ изображений

2.  В процессе демонстрации видеоизображения полоса прокрутки будет смещаться. Ее можно смещать вручную с помощью мыши.

3.  Кнопки: «воспроизведение/пауза, стоп и покадровый просмотр (вперед/назад)

4.  Показать время и дату зафиксированного события

5.  Открыть файл с данными этой видеозаписи

6.  Показать данные ускорения – текстом и графиком

7.  Показать кнопки меню программы

Функции основных кнопок

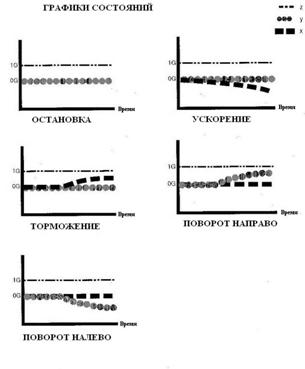

Интерпретация данных ускорения

Приводим несколько примеров данных ускорения, которые Вы сможете увидеть в нижней части окна “Acceleration Display” при просмотре блоков «картинка-информация», а также – возможную интерпретацию этих данных.

Загрузка данных и воспроизведение

Скопируйте данные, сохраняемые в основном блоке на Ваш ПК с помощью флэш-памяти USB, чтобы иметь возможность просмотра блоков «картинка-информация».

Шаг 1: Загрузка данных в флэш-память USB

Вставьте флэш-память в щель USB (см. рисунок ниже) для загрузки сохраненных данных.

Нажмите кнопку загрузки (см. рисунок ниже) и iRis начнет загрузку сохраненных данных. Изображения фиксируются в формате JPEG.

Продолжительность загрузки в флэш-память USB:

Версия USB 2.0: 1 минута или меньше

Версия USB 1.1: 3 минуты или меньше

Внимание!

¤ Не извлекайте флэш-память USB во время ее загрузки данными! Если это сделать, то

микросхема флэш-памяти USB может оказаться поврежденной.

¤ Не производите никаких операций с файлами во флэш-памяти USB. В противном

случае программа активации может оказаться не в состоянии загрузить файлы в ПК.

Шаг 2: Загрузка данных на ПК

Извлеките флэш-память USB из штепселя в основном блоке и вставьте в щель USB Вашего ПК для загрузки (копирования) данных.

1)  Запустите iRis Manager (программа активации)

2)  Вставьте флэш-память USB в штепсельную щель ПК

3)  Щелкните кнопку DOWNLOAD в окне программы iRis Manager

4)  Выберите в окне (см. ниже) файлы, которые Вы хотите загрузить (скопировать) в ПК.

5)  Щелкните кнопку ОК в диалоговом окне загрузки

6)  Когда откроется следующие диалоговое окно (см. ниже), дайте файлам названия и щелкните KEEP.

7)  Когда появится следующее диалоговое окно (ниже) загрузка будет завершена.

<Примечание 1>

Вы можете давать блокам «картинка-информация» произвольные названия во время их выгрузки из флэш-памяти USB. Произвольные имена файлов будут добавлены перед оригинальным названием.

Пример:

* Произвольное имя: Drec

* Оригинальное имя: 07_45_35N. bps

* В ПК файл будет сохранен под именем: Drec 07_45_35N. bps

Замечания:

Произвольное имя будет прилагаться к всем файлам, загружаемым в ПК. В случае, если Вы не дадите произвольного названия, файл будет сохранен в памяти ПК под своим оригинальным именем (наприм.: 07_45_35N. bps)

<Примечание 2>

Хранимые в флэш-памяти USB данные не удаляются автоматически после их выгрузки в ПК.

Шаг 3: Воспроизведение файлов с помощью программы активации.

1. Щелкните кнопку OPEN в окне программы iRis Manager для выбора намеченного к просмотру файла; появится экран предварительного просмотра в ¼ масштаба (см. рисунок ниже).

2)  Щелкните кнопку OPEN в диалоговом окне и кнопку PLAY в окне программы iRis Manager для просмотра выбранного файла.

Шаг 4: Удаление данных в флэш-памяти USB

Диалоговое окно, которое Вы видите ниже, откроется, когда Вы щелкните кнопку DELETE DATA в окне программы iRis Manager. Щелкните в этом диалоговом окне кнопку ОК для удаления всех файлов в флэш-памяти USB после их копирования в ПК.

<Примечание 1>

После загрузки данных в ПК на всякий случай сначала убедитесь, что они нормально сохранены в ПК, и только после этого удаляйте файлы из флэш-памяти ПК.

<Примечание 2>

Для надежности сохранения данных все хранимые в iRis основного блока данные не могут быть удалены ни в автоматическом, ни в ручном режиме.

Прочие функции

[Настройка 3-координатного датчика и режима отключения звука]

1. Щелкните в окне программы iRis Manager кнопку SETTING, откроется диалоговое окно:

Установите чувствительность к импульсу режима «Запись по обычному импульсу» (см. «настройки «картинка-информация» на стр. 6). Вставьте флэш-память USB в щель штепселя USB на ПК и выберите USB drive в диалоговом коне SETTING. Щелкните ОК для запоминания установки флэш-памяти USB. Извлеките из ПК флэш-память USB и вставьте ее в щель основного блока, после чего включите питание основного блока. Нажмите на основном блоке кнопку загрузки для загрузки установочных данных.

Заводская настройка чувствительности к импульсу составляет 0,55 G. Если предполагаете довольно часто фиксировать события, установите чувствительность ниже 0,55 G; если нет, то выше 0,55 G. Чувствительность к импульсу в режиме «Запись по мощному импульсу» установлена величиной 1,1 G и не может быть изменена.

<Примечание 1>

При установке флэш-памяти в щель USB основного блока прибор должен быть отключен от питания, в противном случае флэш-память может спровоцировать прибор на начало режима записи. Поэтому сначала вставьте флэш-память в основной блок, и только после этого включите питание.

<Примечание 2>

Как только настройки функций регистрации блоков «картинка-информация» будут установлены в основном блоке, он начнет автоматически загружать данные.

[Функция RTC (часов реального времени)]

1. В окне программы iRis Manager щелкните кнопку Time Setting (установка времени), откроется диалоговое окно:

Установите время, загружаемое в основной блок (НЕ текущее время, см. Примечание 2) Вставьте флэш-память USB в штепсель USB ПК и в диалоговом окне Time Setting выберите USB drive. Щелкните ОК Извлеките флэш-память USB из ПК, вставьте ее в штепсель USB основного блока и включите питание. Нажмите кнопку загрузки на основном блоке для загрузки настроек времени.

<Примечание 1>

При установке флэш-памяти в щель USB основного блока прибор должен быть отключен от питания, в противном случае флэш-память может спровоцировать прибор на начало режима записи. Поэтому сначала вставьте флэш-память в основной блок, и только после этого включите питание.

< Примечание 2>

В большинстве случаев встроенные в основной блок часы за год уходят вперед или отстают на 30 минут. Рекомендуем периодически обновлять настройки времени с помощью флэш-памяти USB. Настройка обеспечит фиксацию времени момента нажатия кнопки загрузки на основном блоке при его включении для осуществления настроек времени.

Пример:

* Текущее время: 9:00

* Планируется нажать кнопку загрузки настроек времени включенной в основной блок

флэш-памяти USB на 13:00

* Время для загрузки флэш-памяти USB будет установлено на 13:00.

Возможные неисправности

Проблема: Система не фиксирует изображения

Возможные решения:

- Система фиксирует картинки/данные, только если условия ускорения идентичны настройке, в противном случае вам придется нажимать кнопку REC (запись). Возможно, величина импульса не совпадает с настройками. Проверьте также настройку чувствительности: если настройки чрезмерно высоки, то система будет фиксировать существенно меньше событий.

Проблема: Отсутствует звук

Возможные решения:

- Проверьте подключение питания. Проверьте также, не активирована ли кнопка MUTE (отключение звука).

Проблема: временами система слишком греется

Возможные решения:

- Электронные узлы системы выделают тепло и в нормальном рабочем режиме. Прямые солнечные лучи или нагревательный прибор в салоне могут усилить нагрев прибора. Чтобы продлить срок службы прибора, позаботьтесь о том, чтобы в нерабочем состоянии прибор не подвергался нагреванию извне.

Проблема: данные картинки не загружаются через флэш-память USB

Возможные решения:

- Проверьте, а нажимаете ли вы кнопку загрузки данных при подключении флэш-памяти USB к основному блоку.

- Проверьте, отвечает ли тип флэш-памяти USB рекомендованному типу (стр. 2)

- Проверьте, мигает ли зеленый/оранжевый индикатор во время загрузки. По завершении загрузки зеленый индикатор загорается, а оранжевый гаснет.

Проблема: Плохое качество записанных изображений

Возможные решения:

- Проверьте, не загрязнилась ли линза объектива камеры. Если это так, протрите линзу сухой чистой мягкой тряпочкой.

Проблема: Изображения зафиксированы под неверным углом (слишком высоко или слишком низко)

Возможные решения:

- Основной блок должен устанавливаться строго вертикально в центре ветрового стекла. (Для высоких автомобилей – см. рекомендации по установке на стр. 13).

Проблемы: Не горит индикатор основного блока

Возможные решения:

- Проверьте подключение прибора к питанию через штекер электрозажигалки.

Спецификации

Нормальное рабочее напряжение: 12 в; 24 в

Минимальное рабочее напряжение: 9 в

Максимальное рабочее напряжение: 32 в

Максимальная потребляемая мощность: 3 Вт

Максимальный ток: 200 мА в непрерывном режиме, 500мА – в пиковом Диапазон рабочих температур: -20 – +70оС

Температура хранения: -40 – +85оС

Тип камеры: Color CMOS

Максимальное число пикселей камеры: 350 К

Рабочее число пикселей камеры: 300 К

Средняя скорость фиксации кадров: 8 кадров/сек. х 15 сек.

Продолжительность фиксации: 10 сек. до и 5 сек. после; всего 15 сек.

Максимальное число сохраняемых файлов: 10 файлов

Минимальная рабочая яркость: 10 люкс

Углы захвата объективом камеры: 80о по горизонтали, 60 о по вертикали

Записываемое разрешение: 640 х 480 пикселей

Аккумулятор: 1.5F (подает энергию через 4-5 сек. после отключения сети)

Память: встроенная флэш-память 128Мб

USB: USB 2.0

Габариты: 68 х 51 х 22 мм (без учета выступов)

Вес: 100 г

Пусковая операционная система: Windows 2000 / XP / Vista
