Лабораторная работа №4
Изготовление криволинейных деревянных конструкций
Криволинейные детали в зависимости от способа изготовления подразделяются на криволинейно выпильные, гнутые, гнутоклееные, гнутопропильные и выпильные (по шаблону).
Гнутьё древесины (Г. д.) – изгибание цельных или слоистых (склеиваемых) заготовок древесины и закрепление приданной им изогнутой формы. Гнутье древесины основано на пластических свойствах древесины. Древесина твёрдых лиственных пород — во много раз пластичнее, чем древесина хвойных и мягких лиственных пород (осина, ольха и др.), и наиболее пригодна для гнутья. Гнутье древесины применяют в вагоно - и судостроении, при изготовлении ферм, арок, рам, сводов, профилей, труб, мебели, лыж, бочек, ободьев колёс и пр. гнутых и гнуто-клеёных изделий из древесины.
Цель работы: получение криволинейных деревянных конструкций путем простого криволинейного выпиливания, методом параллельных пропилов и за счет слоистых элементов.
Выпильные детали различных форм изготовляют выпиливанием из предварительно размеченных по шаблону заготовок из древесностружечных и столярных плит, из массива древесины. Выпиливание производится с помощью стационарного или ручного электролобзиков. Возможно производить выпиливание на деревообрабатывающих станках с числовым программным управлением. Прочность выпильных криволинейных деталей, изготовленных из древесины хвойных и лиственных пород, значительно ниже прочности прямолинейных деталей из-за перерезания волокон древесины. Недостаток выпильных деталей — худшие условия обработки и отделки их криволинейных кромок, и большие отходы. Альтернатива дереву в этом случае является -древесностружечная плита (ДСП), ламинированная ДСП или мебельная многослойная фанера.

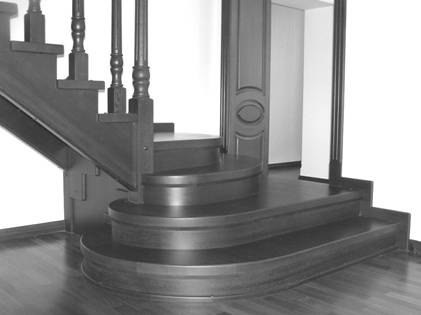

Рис. 1. Подступенки на лестнице |
Методом параллельных пропилов обычно используют для выполнения закругленных подступенков лестниц или закругленных отбойных досок шкафов.
Для выполнения деталей данным методом можно использовать мебельную фанеру. Для выполнения работы потребуется дисковая ручная пила (лягушка) или ножовка по дереву, клей. Суть метода получения пояснена на рис. 2. Чем меньше расстояние между пропилами, тем меньший радиус и боле плавный изгиб можно получить. Желательно чтобы при загибе на нужный радиус края пропилов смыкались. Пространство между стенками пропилов (в идеале это треугольник в сечении) необходимо заполнить клеем и зафиксировать изделие.
Рис. 2. Прямоугольные и конические пропилы в плитах: а — до изгиба, б — после изгиба; 1 — пропилы прямоугольной формы, 2 — пропилы конической формы |
Глубина пропилов h зависит от толщины плиты и радиуса ее изгиба. Обычно глубина пропилов составляет 2/3...3/4 толщины плиты. Расстояние l между пропилами определяют опытным путем в зависимости от назначения плиты, радиуса изгиба и ширины пропила. Для плит, облицованных шпоном, оно должно быть наименьшим, не более 10...15 мм. В противном случае на отделанной поверхности в местах изгиба впоследствии будут заметны ребра.
Ширина пропила t зависит от радиуса изгиба плиты и количества пропилов. Эта зависимость может быть выражена следующей формулой:
t = 2πR1/z —2πR2/z = 2π (R1—R2)/z,
где t — ширина пропила; R1 и R2 — радиусы изгиба плиты, мм; z — количество пропилов.
Метод слоистых элементов (гнутоклеенных деталей).
Применяемые в конструкциях мебели гнутоклееные детали унифицированы. Толщина унифицированных гнутоклееных деталеймм, угол изгиба °, радиус кривизны не менее 15мм.
Гнутоклееные заготовки из шпона, предназначенные для изготовления деталей мебели, должны отвечать требованиям ГОСТ 21178—75.
Для выполнения работы потребуется: набор струбцин различного типоразмера, электролобзик для выпиливания шаблона, основа (столешня) для закрепления шаблона и изделия в нем, шуруповерт и шурупы, клей, киянка.
Контрольные вопросы
1. Какими способами можно получить криволинейные детали?
2.Из каких операций состоит технологический процесс гнутья?
3.Какие требования предъявляют к качеству заготовок для гнутья?
4.Для каких целей производится гидротермическая подготовка заготовок перед гнутьем?
5.Каковы виды оборудования для гнутья древесины?
6.Как производится гнутье заготовок в станках для гнутья на замкнутый контур?
7.Чем заканчивается процесс гнутья заготовок?
8.Где применяются гнутые и гнутоклееные детали?
