Краткое руководство
E-MU 1212M V2 PCI, 1616 V2 PCI
1- Введение
Благодарим Вас за приобретение системы цифровой звукозаписи E-MU 1212M V2 PCI, 1616 V2 PCI или 1616M V2 PCI. Мы разработали эти продукты, чтобы они были для Вас удобными, логичными, интуитивно понятными в использовании, и прежде всего, обеспечивали превосходное качество звука. Эти аудио-интерфейсы предоставляет студийное качество, многоканальную запись и воспроизведение в форматах до 24-bit/192kHz, встроенную обработку эффектами с аппаратной поддержкой, цифровой интерфейс S/PDIF (коаксиальный и оптический), а так же вход/выход MIDI. И все это за вполне разумную цену!
Системные требования
• Процессор класса Intel® Pentium® III, или AMD ® K6 ®, с тактовой частотой от 500 мГц или более производительный.
• Материнская плата и чипсет - 100% совместимые с процессорами Intel или AMD
• Операционная система Windows 2000 SP4, или Windows XP SP1 (SP2)
• Оперативная память от 256 МБ
• 500 Мб свободного дискового пространства для полной установки драйверов и программ.
• Свободный слот PCI спецификации 2.1 (два слота необходимы для 1616 V2 PCI или 1616M V2 PCI)
• XVGA видео карта (1024 x 768)
• Привод CD-ROM, необходим для установки программного обеспечения.
• Наушники или активные акустические системы.
!!! Это минимальные базовые требования к системе при которых карта будет функционировать, но использование других современных приложений может потребовать более значительных системных ресурсов.
Комплект поставки:
E-MU 1212M V2 PCI | E-MU 1616 V2 PCI | E-MU 1616M V2 PCI |
· PCI-карта E-MU 1010 · Дочерняя карта E-MU 0202 I/O · Соединительный шлейф для доч. Карты · 2 мини MIDI-кабеля · Диск c драйверами и программным обеспечением для систем цифровой аудиозаписи E-MU · Диски с дополнительным программным обеспечением · Краткое руководство пользователя. | · PCI-карта E-MU 1010 · Внешний коммутационный блок. · Кабель EDI (E-MU Digital Interface) · Кабель-переходник дополнительного питания · Разветвитель для наушников · Монтажные аксессуары · Диск c драйверами и программным обеспечением для систем цифровой аудиозаписи E-MU · Диски с дополнительным программным обеспечением · Краткое руководство пользователя. | · PCI-карта E-MU 1010 · Внешний коммутационный блок M. · Дочерняя карта синхронизации и шлейф к ней · Кабель EDI (E-MU Digital Interface) · Кабель-переходник дополнительного питания · Разветвитель для наушников и мини MIDI кабель. · Монтажные аксессуары · Диск c драйверами и программным обеспечением для систем цифровой аудиозаписи E-MU · Диски с дополнительным программным обеспечением · Краткое руководство пользователя. |
2 - Установка оборудования
Шаг 1: Подготовьте Ваш компьютер
1. Выключите Ваш компьютер и все периферийные устройства.
2. Коснитесь металлической части корпуса вашего компьютера, чтобы "заземлить" себя и снять любое статическое электричество, и затем отключите шнур питания от розетки.
3. Откройте корпус компьютера.
4. Снимите металлические заглушки, находящуюся напротив свободных PCI – разъёмов, в которые Вы планируете устанавливать основные и дочерние карты. Если Вы устанавливаете карту 1616 V2 PCI, необходимо удалить только одну заглушку PCI - разъёма. (См. рисунок слева)
Шаг 2: Установите PCI-карту E-MU 1010
1. Совместите E-MU 1010 PCI карту с разъёмом и мягко, но уверенно поместите в слот как показано на рисунке.
2. Не прикладывайте излишних усилий при установке карты в слот. Удостоверьтесь, что позолоченные контакты карты и контакты PCI-шины на материнской плате правильно совмещены прежде, чем утопите её в PCI-разъём. Если они не совместились должным образом, аккуратно извлеките карту и повторите попытку снова.
3. Зафиксируйте карту, используя винт (если необходимо).
Шаг 3 - Установка дочерней карты синхронизации или дочерней карты E-MU 0202 I/O
Обратите внимание: Эти шаги актуальны только для владельцев моделей E-MU 1212M V2 PCI и E-MU 1616M V2 PCI. Пользователи E-MU 1616M V2 PCI могут пропустить этот шаг и переходить к следующему пункту (4).

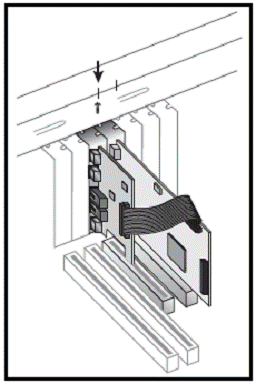

1. Соедините шлейфом, карту E-MU 1010 и дочернюю карту E-MU 0202 I/O (или карту синхронизации), как показано на рисунке. Кабель снабжен специальным ключом, поэтому он не может быть вставлен не правильно. Коннекторы должны быть плотно вставлены в гнёздах.
2. Поместите дочернюю карту E-MU 0202 I/O (или карту синхронизации) в слот рядом с картой E-MU 1010, и зафиксируйте её, используя второй винт (если необходимо).

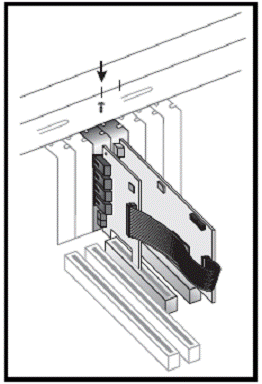

Дочерняя карта E-MU 0202 I/O Дочерняя карта синхронизации
Только для пользователей E-MU 1212M V2 PCI:
1. Закройте крышку компьютера.
2. Подключите кабель питания и все периферийные устройства Вашей системы и включите компьютер.
3. Переходите к главе 3. Установка программного обеспечения.

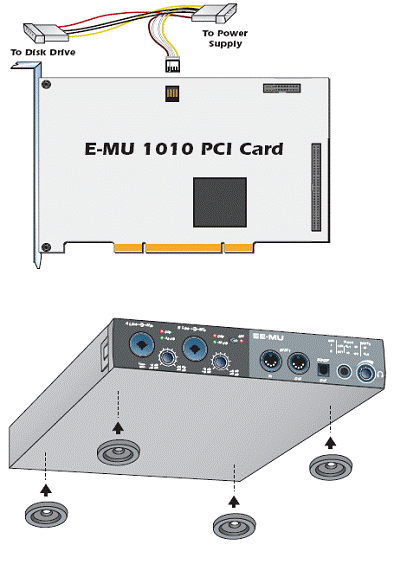

Шаг 4: Подключение питания для внешнего блока.
|
2. Подключите другой конец этого переходника к свободному разъёму в компьютерного блока питания. (если свободных разъёмов нет, этот переходник можно без ущерба применить как разветвитель, подключив к нему источник уже использующийся другими устройствами, например жестким диском).
3. Закройте корпус компьютера.
4. Подключите кабель питания и все периферийные устройства и включите компьютер.
Резиновые подставки
Внешний коммутационный блок комплектуется четырьмя резиновыми подставками - ножками, которые можно прикрепить, если Вы не собираетесь устанавливать коммутационный блок в рэковую стойку. Если Вы хотите установить внешний блок в рэк, то в подставках нет необходимости. Чтобы прикрепить ножки, просто снимите защитной слой и липкой поверхностью прижмите их, вставив в углубления, находящиеся в каждом углу нижней панели.
Установка внешнего блока в рэковую стойку
Коммутационный блок разработан с учётом того, чтобы его можно было установить в студийный 19’ рэк, на специальную рэковую полку. Эти полки изготавливаются множеством различных производителей. (можно легко найти информацию о доступных "rack shelves" в сети) На одной такой полке можно смонтировать два внешних блока E-MU. Блок крепится к полке двумя винтами (M3 x 6mm). Не используйте винты длиннее чем 6mm, иначе можете повредить внутреннюю монтажную плату.
Подключение внешнего блока к карте E-MU 1010.
Соединение производится с помощью входящего в комплект кабеля, внешне напоминающего сетевой, с разъёмами типа RJ-45. Включите его в гнездо на карте E-MU 1010 PCI, помеченное как “EXTERNAL”, а другой конец необходимо вставить в разъём на внешнем блоке с пометкой "CARD". Используется стандартный тип кабеля CAT5e, но он имеет особую экранизацию, чтобы предотвратить RF-эмиссию. Свяжитесь с компанией E-MU Systems Системы, если Вы нуждаетесь в замене кабеля.
ПРЕДОСТЕРЕЖЕНИЕ: не подключайте кабель CAT5e к Ethernet-разъёму или сетевому разъёму на вашем компьютере. Это может привести может привести к выходу оборудования из строя, как компьютера, так и E-MU 1010.
