Инструкция по установке

Облик, который сохранится навсегда…

Инструкция по установке

САЙДИНГ «РВАНЫЙ КАМЕНЬ»

ОБЩАЯ ИНФОРМАЦИЯ

ВНИМАНИЕ: ПОМНИТЕ, ЧТО ПОЛИМЕР ПОДВЕРГАЕТСЯ РАСШИРЕНИЮ И СЖАТИЮ ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ. В ДАННОЙ ИНСТРУКЦИИ ПРЕДУСМОТРЕНЫ ДОПУСКИ НА РАСШИРЕНИЕ И СЖАТИЕ.

1.  Всегда начинайте установку с самой нижней части здания, слева направо. 2.  Забивайте гвозди только в середину крепёжных отверстий с интервалом не более 16 дюймов (40,6 см) (Рис. 1). 3.  Ни в коем случае не забивайте гвоздь полностью. Оставляйте зазор 1/16 дюйма (0,16 см) (Рис. 2). 4.  Убедитесь, что все компоненты соединены надлежащим образом (Рис. 3). 5.  При использовании J-рейки оставляйте зазор 1/4 дюйма (0,64 см) между её внутренней стенкой и сайдингом (Рис. 4). Примечание: Для резки материала рекомендуется использовать циркулярную пилу с чистовым полотном или ножовку с мелким зубом.

Рис. 1 Рис. 2 Рис. 3 Рис. 4

ПОРЯДОК УСТАНОВКИ

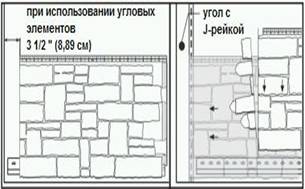

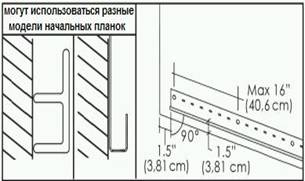

1.  Сначала установите начальную планку на самой нижней точке здания. Убедитесь, что горизонтальная начальная линия находится на надлежащем уровне и перпендикулярна углу стены. Оставляйте зазор 1 1/2 дюйма (3,81 см) на каждом краю стены и над нижней точкой стены (Рис. А). 2.  Отрезать левую сторону панели вертикально. Вставить панель в начальную планку и протолкнуть в угол J-рейки. Оставить зазор 1/4 дюйма (0,64 см) между внутренней стенкой J-рейки и торцом панели (Рис. В). При использовании декоративных угловых элементов оставляйте зазор 3 1/2 дюйма (8,89 см) от края стены. Измерить длину стены для определения места обрезки первой панели, чтобы на правой стороне стены не осталась слишком малая часть панели. 3.  После установки каждой панели на надлежащем расстоянии забить гвоздь в центральное отверстие (при тепловом сжатии или расширении панель равномерно сместится в обоих направлениях) (Рис. С). Также забить по гвоздю в последние отверстия на обоих концах. Если панели устанавливаются на стену с обрешёткой, то за каждым гвоздём должна находиться одна рейка обрешётки. Примечание: Если кусок панели не имеет первоначального центрального отверстия прямо посередине, то следует просверлить новое центральное отверстие диаметром 1/8 дюйма (0,32 см) на той же высоте, что и другие крепёжные отверстия. Для каждой полной панели следует использовать не менее 5 гвоздей.

Рис. А Рис. В Рис. С

4.  Установить следующую панель путём навешивания на начальную планку и протолкнуть над предыдущей панелью. Убедиться, что выступы на обеих сторонах сомкнулись и расположены равномерно. Если установка производится при температуре свыше 40оF (5оС), то следует протолкнуть панель до стопоров (расположенных на задней панели). Не продолжайте вставлять деталь, если ощущаете противодействие. Для подтверждения положения используйте линию отсчёта. Если установка производится при температуре менее 40оF (5оС), то следует подогнать панель под указанную температурную метку (Рис. D). 5.  Начать второй ряд, отрезая первую панель со сдвигом 16 дюймов (40,6 см) от линии отреза первого ряда. Сдвинуть крючки, расположенные внизу панели, на верх предварительно установленного ряда (Рис. Е). Провести операции по пунктам 3 и 4 с данным и последующими рядами, обращая внимание на каждый новый ряд, чтобы место отреза на первой панели каждый раз было другим. Убедитесь в том, что стена закончена, прежде чем начать новую стену. 6.  Для последнего ряда или мест прикрепления сайдинга, не являющихся крепёжными отверстиями, на закрытых участках панели вырезать щели длиной 1/2 дюйма (1,27 см) при помощи ножа (Рис. F); щель должна быть шире гвоздя, но не шире его шляпки. Панель не устанавливается в крепёжные отверстия, но такой тип отрезки обеспечивает движение при расширении и сжатии Рис. F, чтобы облегчить понимание, некоторые элементы на вышеуказанном рисунке отсутствуют.

Рис. D Рис. Е Рис. Е Рис. F

УСТАНОВКА ДЕКОРАТИВНЫХ УГЛОВЫХ ЭЛЕМЕНТОВ

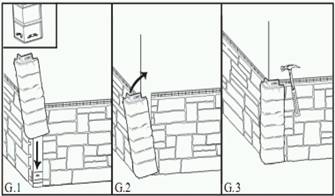

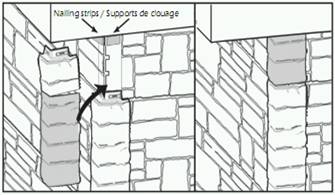

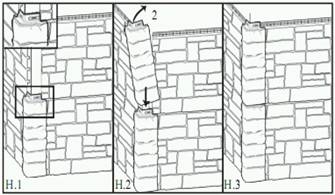

7.  Установка угловых элементов начинается после окончания двух смежных стен. Примечание. Чтобы обеспечить оптимальную установку и внешний вид угла, убедитесь в том, что края панелей сайдинга заканчиваются на расстоянии 3 1/2 дюйма (8,89 см) от края стены и на одинаковой высоте. 8.  Вставить запорные выступы первого угла в начальную планку (G1) и убедиться в том, что он перекрывает края панелей каждого ряда. Прижать верхнюю часть к углу стены (G2), а затем закрепить гвоздями гвозди в отверстия (G3) (Рис. G). 9.  Вставлять запорные выступы последующих углов в соответствующие отверстия предыдущих углов. Прижимать к углу стены, а затем закреплять гвоздями (Рис. Н). 10.  Отрезать лишнюю часть последнего углового элемента. На каждой стороне угла проделать отверстие, которое должно быть шире стержня гвоздя, но меньше шляпки. Для жёсткого закрепления угловых элементов прикрепить за ними крепёжную рейку. Прижать верхнюю часть к углу стены и прикрепить гвоздями (Рис. I).

Рис. G Рис. H Рис. I

- Если необходимо установить сайдинг не на продолговатые отверстия для гвоздей, а в другое место на скрытом участке панели, то следует просверлить отверстия шире гвоздя, но не шире его шляпки, чтобы обеспечить движение при расширении и сжатии.

- Не прикреплять аксессуары непосредственно к сайдингу. Крепления должны устанавливаться на твёрдой поверхности.
