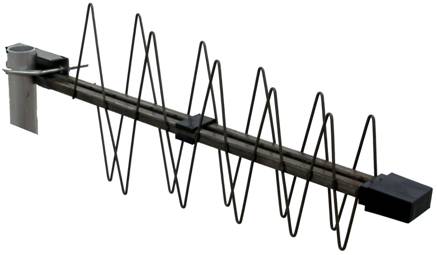

Высокоэффективная антенна для
стационарной сотовой связи «Mobile super Zig-Zag»
Антенна для стационарной сотовой связи «Mobile super Zig-Zag»
предназначена для индивидуального использования в сетях
цифровой сотовой связи GSM-900, CDMA в случаях, когда приём
на штатную антенну телефона затруднён.
Подключается к любому телефону вышеуказанных
стандартов через соответствующий
переходник антенна-телефон (в комплект поставки не входит).
Антенна полностью готова к эксплуатации и не требует использования дополнительных навыков при установке и настройке, комплектуется высокочастотным коаксиальным кабелем длиной 5, 10 или 15 метров. Кабель снабжён стандартным FME-гнездом для подключения соответствующего переходника (для стационарных телефонов стандарта CDMA комплектуется соответствующим разъемом). Применение антенны увеличивает дальность связи в 2,5-4 раза.
Антенна выпускается в климатическом исполнении для наружного использования и рассчитана для работы в интервале температур от минус 60 до плюс 50°С.
Технические характеристики
Диапазон рабочих частот, МГц 800-960
Среднее значение коэффициента усиления антенны
по отношению к полуволновому вибратору, дБ 16
Коэффициент стоячей волны по напряжению в кабеле снижения 2
Угол раствора главного лепестка диаграммы
направленности в вертикальной плоскости, ° 45
Срок службы, лет 8
Установка антенны
Закрепите антенну с помощью узла крепления на мачте. Закрепите кабель снижения, не допуская его передавливания и провисания. Подсоедините телефон к антенне через переходник, соответствующий модели вашего телефона. При использовании бесконтактного универсального переходника «липучки» следует иметь в виду, что его эффективность на порядок ниже, чем у контактных переходников, соответствующих конкретным моделям телефонов.
Направьте антенну в сторону ближайшей базовой станции Вашего мобильного оператора. Обратите внимание на то, что уровень принимаемого сигнала, отображаемый на дисплее телефона, изменяется с задержкой в несколько секунд, поэтому антенну следует поворачивать медленно и дискретно.
Рекомендуемая высота установки антенны – не менее 3 метров от уровня крыши.
Указание мер безопасности
При установке антенны соблюдайте правила техники безопасности при проведении высотных работ.
Не производите работы по установке антенны во время гололёда, дождя, грозы, снегопада, сильного ветра.
При установке антенны необходимо уделить внимание её грозозащите. Для этого достаточно заземлить металлическую опору (мачту), на которую установлена антенна, подключив провод заземления к болту заземления опоры. При установке на деревянную или другую токонепроводящую опору провод заземления необходимо подключить к болту крепления антенны. Второй конец провода заземления приварить к заземлителю, в качестве которого можно использовать металлическую заглублённую трубу длиной около 2 м, верхний торец которой находится на расстоянии 0,5-0,8 м от поверхности земли. Для провода заземления используют проводку из стали, меди или алюминия диаметром 4 мм.
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие антенны требованиям конструкторской документации при соблюдении правил транспортирования, хранения, сборки, установки и эксплуатации.
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
Свидетельство о приёмке и упаковывании
Антенна «Mobile» пригодна к эксплуатации.
Дата выпуска _________
Штамп ОТК___________
Дата продажи________________
