Портативные анализаторы спектра SPECTRAN® серии HF-6060 V4, HF-6080 V4, HF-60100 V4 с мировым рекордом по чувствительности!

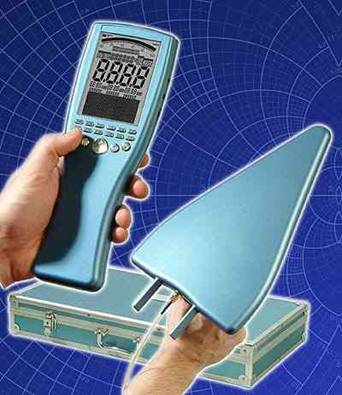

Портативные анализаторы спектра SPECTRAN®

серии HF-6060 V4, HF-6080 V4, HF-60100 V4 с мировым рекордом по чувствительности!

Мировой рекорд по чувствительности:
Анализатор спектра HF-60100 V4 имеет ошеломительную чувствительность -170dBm(1Hz) при 5,555GHz,

что безоговорочно делает его самым чувствительным портативным анализатором спектра в мире!
Всё это благодаря запатентованной, инновационной процедуре анализа.

"Оптимальная стоимость..." "Особо яркое впечатление произвели очень мощные переносные анализаторы спектра SPECTRAN производства Aaronia (особенно с учётом их стоимости)." (Markt&Technik 20/2005)
Ссылки (текущие заказы)
Mercedes Benz, Австрия Министерство обороны Австралии EADS, Мюнхен, Германия Радиоастрономический институт им. Макса Планка, Бад Мюнстерайфель, Германия Германские железные дороги, Берлин, Германия Управление полиции, Эрдинг, Германия Управление уголовной полиции земли Саксония, Дрезден, Германия Высшая школа прикладных наук, Гамбург, Германия · RTL Television, Кёльн, Германия
ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СТАНДАРТАМ и ТОЧНОСТИ
Real ANALYSIS: РЧ-измерения в этом ценовом диапазоне никогда не были такими ПРОФЕССИОНАЛЬНЫМИ. Поиск источников излучения в окружающей среде. Нахождение их соответствующих частот и уровней сигналов, включая непосредственный вывод норм излучения. Это было невозможно в данной ценовой категории, профессиональное оборудование зачастую стоит несколько тысяч евро и чрезвычайно сложно в управлении. Очень сложные вычисления по анализу спектра, включая вычисление норм излучения, производятся незаметно в фоновом режиме мощным ЦСП (цифровым сигнальным процессором). Этот сверхбыстрый процессор позволяет вывод в РЕАЛЬНОМ ВРЕМЕНИ во всех EMF (НЧ) версиях серии SPECTRAN® (что-нибудь ещё?). Это просто прекрасно! Быстрый, удобный, эффективный по затратам, с превосходным внешним видом и ТОЧНЫЙ – что вам ещё нужно?
СПЕКТРАЛЬНЫЙ АНАЛИЗ
Безупречный анализ: Профессиональные устройства измерения РЧ используют частотнозависимый метод измерения, так называемый, спектральный анализ. В некоторой полосе частот, отдельные сигналы и их соответствующие уровни разбиваются на составляющие, например, при представлении в виде "гистограммы" (см. снимки экрана SPECTRAN® справа). Высота отдельных линий представляет соответствующий уровень сигнала. Для 3 самых мощных источников сигнала SPECTRAN® автоматически выведет точное значение частоты и уровня сигнала, благодаря своей функции "Auto Marker". Конечно, вы можете также настроить ширину полосы фильтра и частотный диапазон для проведения анализа на своё усмотрение. В представленном РЧ-спектре, анализируемая полоса частот составляет от 100MHz до 7GHz слева направо (полный диапазон). Во время анализа, функция Auto Marker выявила (полностью автоматически) три основных источника сигнала: Сигнал №1=942MHz (связь по стандарту GSM) с уровнем -63dBm Сигнал №2=2024MHz (UMTS) с уровнем -23dBm Сигнал №3=5832MHz (802.11a WLan) с уровнем -42dBm Благодаря НЕПОСРЕДСТВЕННОМУ выводу частоты отдельных источников сигнала, возможно явная привязка результатов измерения к соответствующим источникам излучения. ПРИМЕЧАНИЕ: Наиболее распространённые недорогие ШИРОКОПОЛОСНЫЕ ИЗМЕРИТЕЛЬНЫЕ УСТРОЙСТВА (особо распространённые в среде начинающих пользователей) не дадут вам так много необходимой информации. Вы получаете результаты измерения (например, 500nT), но что это за частота? Сколько источников излучения сложилось в этом результате? Что служит источником излучения? Это разные источники? Может быть, показания являются результатом сложения нескольких источников? Какова соответствующая норма излучения для этого показания? Какова норма излучения, если это смесь разных частот? Вопросы, и ещё раз вопросы, без какого-либо ответа. Напротив, пользуясь АНАЛИЗАТОРОМ СПЕКТРА, вы учитываете частоту источников сигнала, как частоту ТОЛЬКО с наиболее существенным уровнем. ТОЛЬКО используя информацию о частоте, можно надёжно отделить источник излучения, и ТОЛЬКО по частотной информации, можно выполнить вычисления частотнозависящих норм излучения. Из-за ОТСУТСТВИЯ опорной частоты в дешёвых широкополосных устройствах, может возникнуть ошибочное толкование: при вычислении норм излучения, отклонение может достигать 1000-кратного значения!! (это НЕ опечатка, мы действительно имеем в виду ОДНУ ТЫСЯЧУ).	Представление РЧ-спектра и автоматический вывод трёх составляющих на цифровой дисплей SPECTRAN® (снимок экрана) Наглядность: скачкообразная перестройка частоты "Frequency hopping" по стандарту радиотелефонной связи DECT между 1890 MHz и 1900 MHz (снимок экрана)

ПРОДОЛЖИТЕЛЬНЫЕ ИЗМЕРЕНИЯ (функция регистратора данных)
Для ОТВЕТСТВЕННЫХ измерений: Измерители SPECTRAN® с функцией регистратора данных делают возможной продолжительную регистрацию результатов измерений на протяжении свободно настраиваемого интервала времени. Это в высшей мере обязательно для проведения ТЩАТЕЛЬНОЙ оценки воздействия аппаратов и машин, которые имеют изменяющееся во времени энергопотребление или интенсивность излучения. Примером этому служит железнодорожный транспорт, линии электропередачи и электростанции, а также некоторые бытовые аппараты и их кабели электропитания, и различные высокочастотные передатчики, такие как башенные сооружения для мобильной связи, радары и т. д. В зависимости от времени суток, могут происходить ЗНАЧИТЕЛЬНЫЕ изменения уровня излучения (см. приведённый график). БЕЗ продолжительной регистрации, может возникнуть БОЛЬШАЯ ошибка в оценке суммарного излучения. Пользуясь SPECTRAN® с функцией продолжительно регистрации, суточные изменения излучения могут быть зарегистрированы и подвергнуты анализу. Таким образом, можно точно оценить ФАКТИЧЕСКОЕ суммарное излучение. Благодаря такой функциональной особенности, вы можете даже выявить спорадические проблемы с ЭМС, определить которые иным способом было бы очень трудно. Даже несмотря на то, что устройства SPECTRAN® могут работать на одном заряде батарей "всего лишь" 2 – 3 часа (в зависимости от модели), интеллектуальный режим "пониженного энергопотребления" позволяет более продолжительную регистрацию данных и более длительные интервалы измерений. В конечном счёте, если этого недостаточно, для увеличения интервала времени регистрации до бесконечности, можно воспользоваться внешним источником электропитания. ПРИМЕЧАНИЕ: Продолжительная регистрация с помощью устройств SPECTRAN® чрезвычайно необходима для измерений аппаратов и их кабельной разводки, если их выходная мощность или излучение существенно изменяется во времени. Приведённые снимки экрана показывают СУЩЕСТВЕННЫЕ изменения, которые могут произойти в течение суток. Это явление в большинстве случаев неизвестно многим пользователям. В наиболее неблагоприятном случае, измеренные в "несоответствующее" время суток, очень низкие уровни, даже несмотря на выдержку, не говорят о пиковом воздействии, которое может быть выше в ТЫСЯЧУ РАЗ (это НЕ опечатка) в разное время суток. Необходимо быть крайне осторожным, особенно если измерения производятся как коммерческая услуга: наиболее распространенная практика кратковременных измерений (будучи самой дешёвой) зачастую не может дать оценку ФАКТИЧЕСКОМУ суточному уровню воздействия.	График суточных изменений РЧ-передатчика выявляет СУЩЕСТВЕННОЕ изменение во времени
НОРМЫ ВОЗДЕЙСТВИЯ
При нажатии на кнопку: Раньше вычисление норм воздействия было сложной и трудновыполнимой процедурой даже для профессионалов, так как в большинстве случаев имеет место хаотическая смесь большого количества разных частот, модуляций и уровней сигнала. Важным моментом является то, что чрезвычайно сложные вычисления частотнозависимых норм воздействия в анализаторе спектра с мощным программным обеспечением можно проводить ТОЛЬКО С СОБЛЮДЕНИЕМ ТРЕБОВАНИЙ СТАНДАРТОВ. С устройствами SPECTRAN® нет никаких проблем: они могут вычислять даже несколько официальных норм воздействия, They can calculate even several authoritative exposure limits, предупредительные нормы и рекомендации (просто выберите кнопкой), и вывести их на дисплей в виде практичной гистограммы (включая вывод соответствия в процентах), во время проведения измерения. Приведённый снимок экрана SPECTRAN® демонстрирует, как это работает: нажатием на кнопку, из различных доступных норм выбрали нормы воздействия по ICNIRP. Теперь SPECTRAN® автоматически вычисляет соответствие этим нормам. Чтобы добиться этого, зачастую требуется выполнять тысячи сложных вычислений в секунду, и требуется проводить постоянное сканирование всего частотного диапазона. Настоящий кошмар для любого процессора. В нашем случае испытания, графический дисплей демонстрирует приближение по направлению к нормам ICNIRP на 6,06%. Если вы пользуетесь HF-6080, то вы можете даже охватить всю ширину полосы ICNIRP (в зависимости от частоты). Отсюда следует, что даже новичок может проводить вычисления норм воздействия В СООТВЕТСТВИИ СО СТАНДАРТАМИ без применения сложных таблиц и расчётов. ПРИМЕЧАНИЕ: Наиболее распространённые недорогие ШИРОКОПОЛОСНЫЕ ИЗМЕРИТЕЛЬНЫЕ УСТРОЙСТВА (особо распространённые в среде начинающих пользователей) никогда не дадут вам так много необходимой информации. Из-за ОТСУТСТВИЯ опорной частоты в дешёвых широкополосных устройствах, может возникнуть ошибочное толкование: при вычислении норм излучения, отклонение может достигать 1000-кратного значения!!! (это НЕ опечатка, мы действительно имеем в виду ОДНУ ТЫСЯЧУ).	Графическое представление частотнозависимых норм воздействия. Они выявляют ОБЯЗАТЕЛЬНОЕ принятие во внимание частоты сигнала. Вывод на дисплей SPECTRAN® норм воздействия как в процентном виде, так и в виде гистограммы. Наш пример показывает приблизительное соответствие нормам ICNIRP – 6,06%. (снимок экрана)
ПРОФЕССИОНАЛЬНАЯ программа анализа на ПК просто включена в комплект поставки
Просто поразительно: ПРОФЕССИОНАЛЬНАЯ программа анализа на ПК демонстрирует безграничные возможности SPECTRAN. Эту программу можно использовать в дополнение к SPECTRAN, что даёт немыслимые возможности. Всё это БЕСПЛАТНО. Только загрузите её с сайта, и ваш ПК превращается в настоящий анализатор спектра с большим дисплеем: · Возможность подключения НЕСКОЛЬКИХ устройств!!! Дистанционное управление НЕСКОЛЬКИМИ приборами SPECTRAN. Они могут контролироваться с незамедлительным выводом снятых с них данных на отдельный ПК. ВЫСОКОЕ РАЗРЕШЕНИЕ! Произвольное масштабирование, цветное представление спектра с функцией Falloff. Вывод ИДЕНТИФИКАТОРОВ КАНАЛОВ!!! Предоставляется для точной идентификации. Номера каналов и т. п. свободно программируются и добавляются! Отображение до 10! маркеров по частоте и уровню. Интуитивно понятное управление масштабированием с очень удобной настройкой частоты. Высококачественный дисплей "водопада" с отложением времени по вертикали. Свободно конфигурируемая цветная шкала. Произвольно масштабируемый размер. Дополнительный вывод данных непосредственно над графиком при наведении курсора мышки и нажатии на CTRL!! Анализатор временных интервалов с высоким разрешением и трёхмерным представлением!!! Превосходный регистратор: все данные могут быть непрерывно записаны на диск. Формат файла может открываться приложениями обработки таблиц для создания собственных протоколов и т. п. Свободно позиционируемые окна для удобного ввода частоты, полосы пропускания, времени развёртки и т. д. Различные предварительно заданные профили для DECT, UMTS, GSM, WLan и т. д. для быстрого повторного вызова, включая оптимальные параметры и расширенную информацию о канале! Свободно программируемые и расширяемые! Вывод нормы излучения с различными профилями (ICNIRP, рекомендуемые департаментом здравоохранения Зальцбурга значения, ECOLOG и т. д.). Свободно программируемые, с бесчисленным количеством опций вывода на дисплей. Функциональная возможность обновления микропрограмм. Произвольно задаваемое назначение кнопок и обозначений для измерительных приборов SPECTRAN. Файловый менеджер и КОМПИЛЯТОР для создания и управления вашими СОБСТВЕННЫМИ ПРОГРАММАМИ для измерительных приборов SPECTRAN. Пункт меню "Rename" для переименования любого из ваших приборов SPECTRAN (например, с добавлением места расположения) для лучшей идентифицируемости и т. д. и т. п.	Профессиональная программа для SPECTRAN просто поражает. Узнайте о фактических возможностях SPECTRAN!
БОЛЬШОЙ цифровой ЖК-дисплей
Просто роскошный: Большой цифровой ЖК-дисплей с высоким разрешением, размером более 80x60 мм! Он был специально разработан Aaronia для SPECTRAN®. Конечно же, для кристально чистого отображения в нём используется технология FSTN. В нём заложены в себя бесчисленные возможности представления информации (перечислены ниже): · Большой графический дисплей 51x25 пикселей. Может быть использован для представления сложного спектра и норм излучения, удобной навигации по меню и т. д. Крупный цифровой дисплей (4 разряда, макс. 9999) Длинная, с высоким разрешением полоса гистограммы (50 сегментов) для очень чувствительного отображения очередных событий. Блоки отображения различных функций и режимов (AUDIO, MODE, MEMORY и т. д.) Большой многофункциональный текстовый дисплей (6 текстовых полей, например, для вывода данных о приборе, служебной информации и т. д.) Три дополнительных цифровых дисплея (каждый по 4 разряда, макс. 9999, например, для одновременного вывода значений MIN, MAX, AVG, значений по 3 маркерам, и т. д.) Тройной многофункциональный текстовый дисплей (рядом с описанными выше цифровыми дисплеями / каждый с текстовым полем 3x3 / используется, например, для вывода маркеров и т. д.) Три дополнительных текстовых дисплея (непосредственно под писанными выше дисплеями / каждый с текстовым полем 3x6 / например, для вывода ДОПОЛНИТЕЛЬНЫХ значений и единиц измерения и т. п.) Дисплей состояния и заряда батареи (включает в себя "CHARGING" (заряд) и "LOW" (низкий уровень заряда)) · 6 цифровых дисплеев для гибкого масштабирования гистограммы (отображение множителя и процента) Благодаря огромному числу опций вывода информации, это устройство способно выводить различные данные, гистограмму и спектр (начиная с NF-1010E до HF-2025E) ОДНОВРЕМЕННО, без надоедливого переключения вперёд и назад.	The COMPLETE digital multifunction display of SPECTRAN® at a glance

Намного мощнее: перезаряжаемые NiMH и LiPo батареи питания производства Aaronia

Сверхпродолжительное время работы:
Начиная от SPECTRAN® NF-1010E или SPECTRAN® HF-2025E, соответственно, в типовой комплект поставки входит NiMH аккумулятор производства Aaronia. Он был специально разработан для приборов SPECTRAN® и оптимально подходит для их требований. Благодаря технологии NiMH батарей, наводящий страх "эффект памяти" теперь остался в прошлом, так как нашей первейшей целью в отношении этих батарей питания, было качество и срок службы. Другой причиной необходимости применения такой технологии аккумуляторов является большая мощность, потребляемая ЦСП, установленном во всех приборах SPECTRAN®, особенно в РЧ версиях, которые, кроме того, включают в себя очень требовательную схему ВЧ-приёмника. Поразительно, что даже при использовании стандартных аккумуляторов Aaronia (1300мAч), возможна длительная работа SPECTRAN® (примерно 3 часа). Специальное исполнение по технологии Lithium Polymer ёмкостью 3000мAч (доступно по отдельному заказу) ошеломляет продолжительностью 6,5 часов! Это несомненно новый рекорд для портативных, питающихся от аккумуляторов анализаторов спектра, или вы знаете о портативных анализаторах, которые даже близко обеспечивают 6,5 часов непрерывной работы на одном заряде аккумулятора?
Само собой разумеется, необходимое зарядное устройство также включено в поставку. В то же время, его можно использовать для работы приборов SPECTRAN® от сети электропитания. Зарядное устройство интегрировано во все приборы SPECTRAN®, а впоследствии, модели SPECTRAN® NF-1010 и HF-2025 также могут быть дополнены аккумуляторами Aaronia LiPo (НАСТОЯТЕЛЬНО рекомендуется!).

NiMH аккумулятор Aaronia

КОМПЛЕКТ ПОСТАВКИ / Рекомендуемые ПРИНАДЛЕЖНОСТИ / ОПЦИИ

КОМПЛЕКТ ПОСТАВКИ:

алюминиевый

РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ:

· Съёмная рукоятка с очень полезной функцией миништатива (одна рукоятка уже входит в комплект поставки). Эта рукоятка крепится к задней стороне прибора и предоставляет оптимальное манипулирование (особенно для направленных измерений) и даже фиксированную установку прибора – тогда как другая (из комплекта) рукоятка может быть использована для манипулирования антенной HyperLOG.

Кабель

SMA

с малым уровнем затуханий, длиной от 5 м до 10 м

Аккумулятор питания

LiPo

3000 мАч

Дополнительная направленная антенна

Аттенюатор 20

ОПЦИИ для анализатора спектра SPECTRAN V4:

Опция 001 (расширение памяти до 1MB):

Для: HF-4040, HF-4060, HF-6060 V4, HF-6080 V4, HF-60100 V4.
Такое расширение памяти является ОБЯЗАТЕЛЬНЫМ, особенно при использовании регистратора данных, поскольку типовой объём в данном режиме может быть быстро переполнен. Расширение памяти обеспечивает пространство для более чем 10000 записей, тогда как типовая память может вместить примерно 100.
Типовой объём памяти 64K.

Опция 002 (генератор развёртки TCXO с точностью 0,5Е-6):

Для: HF-60100 V4 (включен в HF-XFR).
Высокоточный генератор развёртки TCXO, который был специально разработан для SPECTRAN®, обеспечивает значительно

пониженный фазовый шум (флуктуации). Это даёт возможность использовать очень узкополосные фильтры (в разработке), которые, в свою очередь, в значительной мере улучшают чувствительность. Чтобы полностью использовать чувствительность HF-60100 V4, данная опция является обязательной! Более того, генератор развёртки TCXO позволяет проводить значительно более точные измерения частоты и поэтому обязателен для использования в таких перспективных направлениях, как измерения во временной области или кодоизбирательные измерения UMTS, которые уже находятся в стадии разработки.

Типовая точность без опции 002 составляет 50Е-6.

Опция 020 (малошумящий предварительный усилитель 15dB):

Для: HF-6060 V4, HF-6080 V4, HF-60100 V4 (включен в HF-XFR).
Данная опция является встроенным, предварительным усилителем 15dB с чрезвычайно малым уровнем шума, что обеспечивает максимальную эффективность, особенно при измерении очень слабых сигналов. Он включается выключателем TRUE RF. Никаких доводов против его заказа нет, принимая во внимание его вполне приемлемую цену!

Максимальная чувствительность серии V4 без опции 020 менее 15dB.

Опция 20x (измеритель пиковой мощности 2,5GHz / 4GHz / 6GHz / 8GHz / 10GHz):

Для: HF-2025E, HF-4040, HF-4060, HF-6060 V4, HF-6080 V4, HF-60100 V4.
Измеритель пиковой мощности от 2.5 до 10GHz (5 вариантов исполнения, в зависимости от модели SPECTRAN, см. прайс-лист). Эта опция расширяет полосу пропускания SPECTRAN® с измерителями мощности до 10GHz. Более того, она позволяет выполнять точные измерения пиковых уровней сигнала с таким коэффициентом амплитуды, который имеет место в технике WLAN, или чрезвычайно коротких сигналов, таких как пачки импульсов РАДАРОВ. Более того, измерения производятся в РЕАЛЬНОМ ВРЕМЕНИ и в ШИРОКОЙ ПОЛОСЕ ЧАСТОТ, одновременно с автоматической компенсацией температуры. Это идеальное решение также для измерений затухания в кабеле или выходного уровня приёмника. В зависимости от текущей частоты, этот измеритель мощности обеспечивает чувствительность около -50dBm, тогда как максимально допустимый уровень составляет +10dBm. При добавлении аттенюатора 20dB (см. прайс-лист), максимальный уровень измеряемого сигнала может быть увеличен до +30dBm или +50dBm!

Обзор характеристик анализаторов спектра РЧ SPECTRAN® ПРИМЕРЫ ПРИМЕНЕНИЯ: измерение (действующих) радаров, мобильная связь, UMTS, DECT, радиопередающие вышки, WLan, Wifi, Bluetooth, микроволновые печи, радиолюбительская связь, наземная цифровая подвижная связь TETRA, станции радио- телевещания, и т. д.
ХАРАКТЕРИСТИКИ базовых модулей*	NOVICE	INTERMEDIATE	PROFESSIONAL	OUTDOOR
	HF-2025E	HF-4040	HF-4060	HF-6060 V4	HF-6080 V4	HF-60100 V4	HF-XFR
Минимальная частота	700MHz	100MHz	100MHz	10MHz	10MHz	1MHz	1MHz
Максимальная частота	2,5GHz	4GHz	6GHz	6GHz	8GHz	9,4GHz	9,4GHz
Опциональный пиковый детектор мощности (максимальная применимая частота)***	2,5GHz	4GHz	6GHz	6GHz	8GHz	10GHz	-
Средний уровень шума (1Hz)	-80dBm	-90dBm	-90dBm	-135dBm	-145dBm	-155dBm	-
Средний уровень шума (1Hz) с предусилителем	-	-	-	-150dBm	-160dBm	-170dBm	-170dBm
Максимальный уровень сигнала	0dBm	0dBm	0dBm	+10dBm	+10dBm	+40dBm**	+40dBm**
Ширина полосы фильтра (RBW) Min	1MHz	100kHz	100kHz	3kHz	1kHz	200Hz(TCXO)	200Hz
Ширина полосы фильтра (RBW) Max	50MHz	50MHz	50MHz	50MHz	50MHz	50MHz	50MHz
EMC-фильтр (RBW) 9kHz, 120kHz, 5MHz; 20MHz; 40MHz	-	-	-
Точность базового устройства (типовая)	+/-4dB	+/-3dB	+/-3dB	+/-2dB	+/-2dB	+/-1dB	+/-1dB
Векторные измерения мощности (I/Q) и True RMS
Минимально возможный интервал выборки	100mS	100mS	100mS	1mS	1mS	1mS	1mS

ОСОБЕННОСТИ
14-разрядный двойной АЦП / аппаратный фильтр DDC	-	-	-
Проверка соответствия стандартам (ICNIRP, BGV B11, BlmSchV и т. д)
Расширенный полный диапазон ICNIRPe	-	-	-	-	-
Быстрая временная развёртка	-
Режим PULS
Расширенный режим удержания (функция HOLD )	-
ВСТРОЕННЫЙ регистратор данных (длительные измерения)	-
Анализатр временных интервалов
Встроенный динамик	Piezo
Данные калибровки антенны и кабеля	-
Аудио демодуляция	AM	AM&FM	AM&FM	AM&FM	AM&FM	AM&FM	AM&FM
ДИСПЛЕЙ
Прямое представление РЧ-спектра
Вывод норм излучения с одновременным вычислением процентов
Индикация dBm, V/m, A/m или dBìV (возможность переключения)							одновременно
Дополнительный вывод W/m² с автоматической настройкой предела (pW, μW и т. д.)	-						одновременно
Гистограмма с высоким разрешением (отображение очередных событий)	-						Дисплей 14”
Тройной маркер (например, 3x времени и частоты ОДНОВРЕМЕННО)	-						10 маркеров
ИНТЕРФЕЙСЫ / СОЕДИНИТЕЛИ
Интерфейс USB 2.0 (подключение к ПК)							2x
Аудиовыход (2,5mm MONO)							-
Вход внешнего источника питания (DC max. 15V)
ВЧ-вход, 50 Oм, разъём SMA (F)
Поворотный регулятор JogDial для работы одной рукой (многофункциональная шкала)							Клавиатура и тачпад
ОПЦИИ (по дополнительному заказу)
Опция 001 (расширение памяти до 1MB)	-	-					Жёсткий диск
Опция 002 (высокостабильный опорный генератор tcxo, 0,5Е-6)	-	-	-	-	-		включена
Опция 020 (Встроенный, переключаемый предусилитель 15dB)	-	-	-				включена
Опция 20x (Широкополосный измеритель мощности)	2,5GHz	4GHz	6GHz	6GHz	8GHz	10GHz	-
ПРИНАДЛЕЖНОСТИ В КОМПЛЕКТЕ ПОСТАВКИ (дополнительно к базовому модулю)
Миниатюрная штыревая антенна с разъёом SMA							OmniLOG 90200
Направленная логопериодическая антенна HyperLOG	7025	7040	7060	7060	6080	60100	60100 (чёрная)
Мощный аккумулятор Aaronia 7,2V (1300mAh) + зарядное устройство							6-элем. бат
Алюминиевый кейс для переноски							ранцевый
ПО для анализа спектра (Windows, возможность загрузки)							установлена

Техническое задание от 01.01.2001. Серия V4 и XFR с бета-версией микропрограммы. Все опции доступны также для серии V4. Бета-версия микропрограммы назодится в стадии непрерывного усовершенствования. Функциональность всё же может быть несколько ограничена и не полностью отвечать техническим условиям (бета-версия). Регулярно проверяя нашу домашнюю страницу на наличие обновлений, вы можете всегда содержать устройство на современном уровне. С выпуском версии V1.0 все функциональные возможности будут полностью доступны. Диапазон, чувствительность и точность могут изменяться в зависимости от частоты, антенны и используемых параметров. Значения точности основаны на калибровочных данных Aaronia в установленных условиях испытаний. За исключением других условий, указанные спецификации применяются в отношении следующих исходных условий: температура окружающей среды 22±3°C, относительная влажность воздуха от 40% до 60%, незатухающий гармонический сигнал (CW), определение среднеквадратического значения (RMS). Уровень шума V4 и XFR при 5,555GHz. Максимальная чувствительность устройств версии 3 units: -90dBm при 2,2GHz. * Встроенный: +20dBm. Внешний (с опциональным прецизионным аттенюатором 20dB): +40dBm *** В зависимости от частоты, опциональный измеритель пиковой мощности обеспечивает чувствительность до -50dBm и макс. +10dBm с чрезвычайно малым временем отклика. © Aaronia AG, DE-54597 Euscheid, Germany, www. , Тел. ++49(0)
