Название изделия: LASTURA PROFI

Экземпляр н.:

Название изделия: LASTURA PROFI

1. НазнаЧение и область применениЯ

LASTURA PROFI используется для водолечебных процедур нижних конечностей при состояниях после травм, воспалениях, расстройствах нервной системы, состояниях истощения нервно–мышечного аппарата нижних конечностей и при регенерации после чрезмерной физической нагрузки.

2. Описание изделиЯ

Изделие /прил. 1/ образовано ванной /1/ из стеклопластика, в которой расположены массажные форсунки /2/. Их направлением достигается эффективный массаж лечимых мест. Массажный эффект усиливается подмешиванием воздуха, уносимого водяной струей. Дно ванны выполнено с умеренным уклоном в направлении сточного клапана с шаровым затвором /3/. Наполнительный патрубок ванны /4/ расположен над уровнем переливного клапана /5/. Часть управления ванны состоит из элементов управления для подачи горячей воды /6/, холодной воды /7/, горячей воды для ручного душа /8/, холодной воды для ручного душа /9/, пускателя насоса /10/, ручного душа /11/ и термометра /12/. Система распределения воды выполнена из пластмассовых трубок, фасонных частей и шаровых клапанов. Несущая рама ванны обеспечена поверхностной отделкой для применения во влажной среде. С помощью ножек, регулируемых по высоте /13/, ванну можно установить в плоскости. Ванна облицована кроющими панелями /14, 15/.

3. ТехниЧеские данные

Изделие соответствует следующим техническим данным:

Полезный объем ванны...................................................................50 л

Максимальный объем ванны.......................................................л

Время наполнения...........................................................................30 с

Время опоражнивания.................................................................с

Подвод горячей и холодной воды.................................................. 2 х 3/4“

Слив воды........................................................................................ 5/4“

Номинальное напряжение............................................................В

Номинальная частота...................................................................Гц

Номинальная потребляемая мощность.......................................ВА

Обозначение вида защиты.............................................................. IP 55

Класс защиты установки.................................................................. I

Масса.................................................................................................47 кг

Размер /д х ш х в/..............................................................................840 х 720 х 890 мм

Уровень шума:

Макс. допустимый уровень шума не должен превышать 75 дБ/А/.

4. Основное оборудование

С изделием поставляются:

– душ 1 шт

– уплотнение f 18/10 1 шт

– чистящее и дезинфицирующее средство 1 л

5. Сборка и монтаж

В помещении должны быть выполнены строительно–монтажные работы для подвода воды и эл. напряжения согласно прил. 2.Монтаж должен соответствовать:

СТН/внутренний водопровод/

СТН/внутренняя канализация/

СТН/электропроводка в помещениях медицинского назначения/

Сборку и монтаж может выполнить только профессиональный техник с квалификацией по соответствующему типу санитарной техники.

После распаковки необходимо соблюсти следующий порядок:

– Снять переднюю панель,

– Согласно монтажной схеме /прил. 2/ проложить подводы горячей и холодной воды, кабель для подвода электроэнергии.

– С помощью регулируемых ножек установку установить в плоскости.

– Проверить плотность соединений трубопровода.

– Установить переднюю кроющую панель.

6. Ввод изделиЯ в эксплуатацию

С помощью шара закрыть сливной клапан /3/, см. рисунок прил. 1. С помощью регуляторов подвода горячей /6/ и холодной /7/ воды подать воду в ванну. Температуру подаваемой воды проверять по термометру /12/. После достижения требуемого объема воды в ванне, подвод воды прекратить. С помощью пускателя /10/ запустить насос, массажные форсунки /2/ можно направить на лечимое место. После окончания процедуры вытяжением шарового затвора в сливном клапане /3/ выпустить воду из ванны. Ванну помыть чистящим средством, дезинфицировать и сполоснуть водяной струей из ручного душа с помощью регулятора /8, 9/. После проверки функциональности изделия сервисный работник обучит обслуживающий персонал.

Внимание!

Насос запускать только тогда, если уровень воды превышает наиболее высоко расположенную форсунку на 20 мм и больше!!!

7. ТехниЧеский уход за изделием

Технический уход за изделием можно выполнять только на изделии, отключенном от эл. сети и при закрытых клапанах подвода горячей и холодной воды. Техуход состоит в контроле плотности соединений шланга, клапанов, в обмене уплотнений в соединительных частях трубопровода. К выполнению любого рода ремонта и технического ухода допускаются только квалифицированные работники

Периодическая ревизия производится один раз в год /СТН/. Проверяется ток заземления, защитный ток и ток утечки пациента в соответствии с СТН ЕН–1. Проверяется также полное сопротивление между клеммой для взаимного соединения и любой доступной металлической частью, которая обеспечена защитным взаимным соединением.

8. ОЧистка

Так как ванна изготовлена из полиэфирного стеклопластика с гелькоатовым слоем, не резрешается очищать и дезинфицировать ее растворами кислот и твердыми порошками, которые могли бы механически повредить поверхность ванны. Ванну можно очищать обычными жидкими, лучше всего синтетическими поверхностно–активными чистящими средствами.

Согласно степени жесткости воды рекомендуем очищать насос обычными средствами для удаления водяных осадков, а именно не менее 1 раза в месяц.

Рекомендуем очистку по приложении № 3 № 4.

В случае, что вышеприведенные рекомендации не будут учтены, не будет признана гарантия на насос.

9. ЛиквидациЯ Частей изделиЯ

Часть	Основной материал	Рециклуемый материал	Материал с возможностью складирования	Опасный материал
Рама	– Сталь	Х
Система подвода воды Шаровые клапаны Регуляторы подачи воды Лента	– Пластмасса – Пластмасса – Латунь – Резина	Х Х Х Х
Каркас Панели	– Стеклопластик – Стеклопластик		Х Х
Электроника	– Медь	Х
Кабели	– Медь	Х
Система распре–деления воды для массажа	– ПВХ			Х
Насос	– Металл – Пластмасса	Х Х
Упаковка	– Дерево – Картон – Пузырьковая пленка	Х	Х	Х

10. ИнформациЯ о ремонтной службе

Монтаж установки, ремонт в гарантийный и послегарантийный срок выполняют обученные работники сервисных организаций и/или адрес сервисной организации надо требовать у организации–поставщика.

11. Список предписанных документов, направлЯемых с изделием

– СТД – руководство по обслуживанию

– Монтажная схема

– Гарантийный паспорт

Завод–изготовитель оставляет за собой право на выполнение на изделии изменений, не ухудшающих его параметры и внешний вид.

12. ПриложениЯ

LASTURA PROFI – Приложение 1

LASTURA PROFI – монтажная схема – Приложение 2

Рекомендуемая очистка и дезинфекция -- Приложениe № 3

Спектр действия дезинфекционных средств -- Приложениe № 4

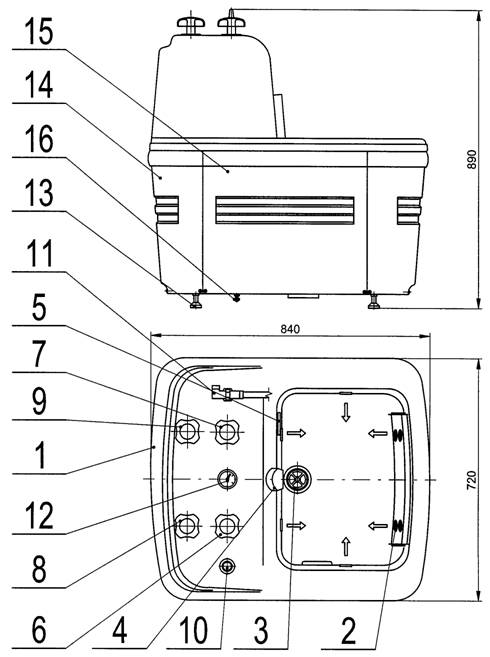

LASTURA PROFI

1 – Ванна 9 – Управление подачей холодной воды – душ

2 – Массажные форсунки 10 – Пускатель насоса

3 – Слив 11 – Душ

4 – Наполнительный патрубок 12 – Термометр

5 – Переливной клапан 13 – Регулируемые ножки

6 – Управление подачей горячей воды 14 – Торцевые панели

7 – Управление подачей холодной воды 15 – Боковые панели

8 – Управление подачей горячей воды – душ 16 – Эквипотенциальное взаимное соединение

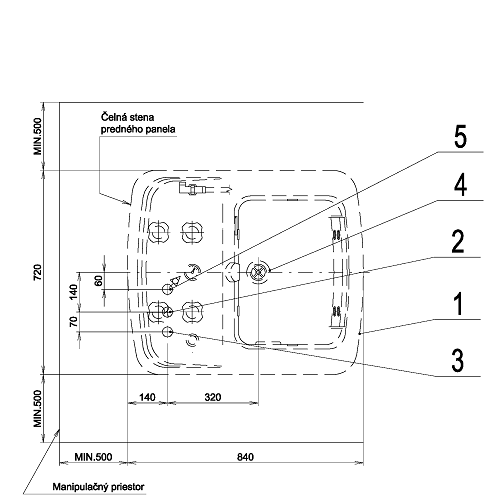

LASTURA PROFI – монтажная схема

1. Штрихованной линией отмечен план установки

2. Трубка для подвода холодной воды 1“ законченная шаровым краном с наружной резьбой G 3/4“, на высоте 110 мм над уровнем пола.

3. Трубка для подвода горячей воды 1“, законченная шаровым краном с наружной резьбой G 3/4“, на высоте 110 мм над уровнем пола.

4. Подключение сливного трубопровода:

НЕПРЯМОЕ ПОДКЛЮЧЕНИЕ: половой сифон / производитель не посравляет/ подключенный на сливной трубопровод: ф 75 мм –. Пол следует выполнить с умеренным уклоном 30 %.в направлении сифона.

ПРЯМОЕ ПОДКЛЮЧЕНИЕ: сливной трубопровод ф 75 мм, законченый редукцией с горлом диаметра 63 мм /внутренный размер/, и находится 20 мм над уровнем чистого пола. Противапаховой затвор не поставляется с изделием. Затвор должен быть подготовлен в сливной трубопроводной системе.

5. Подвод электроэнергии следует выполнить из 3–жильного кабеля сечением СУКУ 3Сх1,5 мм2 в соответствии с СТН, СТН, СТН, СТНКонцевая втулка должна находиться на высоте не менее 100 мм над уровнем чистого пола. Длина эл. подводящего кабеля с конца концевой втулки должна составлять не менее 600 мм. Кабель следует в конце концевой втулки уплотнить от проникновения воды!

7. Водитеьль для эквипотенциального взаимного соединения с помощью кабеля СУА сечением 4 мм2 желто–зеленого цвета СТН длина кабеля 1000 мм.

цвета, длина 1000 мм.

Внимание!

Установка изделия должна соответствовать СТНСТН 6760

Простор для манипулации надо соблюдить по доводу монтажа, демонтажа и ухода.
