65-летию Победы в Великой Отечественной
войне посвящается…
Технологическая карта
Изготовление макета
МЕМОРИАЛА «Вечный огонь»
МБОУ СОШ №4
г. о. Железнодорожный Московской области

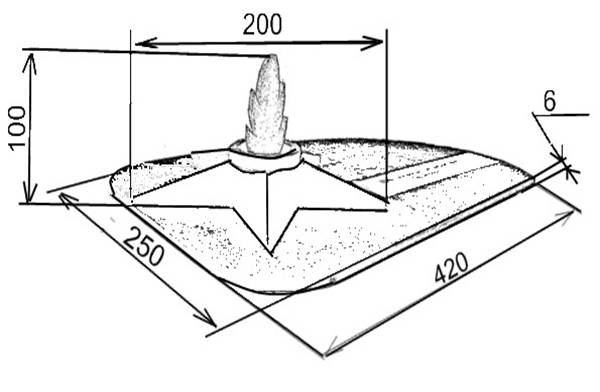

ТЕХНИЧЕСКИЙ РИСУНОК
Макет МЕМОРИАЛА «Вечный огонь»
№ п\п | Последовательность выполнения работы | Графическое изображение | Инструменты приспособления |
1 | Подготовить заготовки: Фанера (6х250х420 мм), лист пенопласта (20х200х200 мм), лист пенопласта (6х70х70 мм), лист пенопласта (3х45х80мм) |
| Линейка |

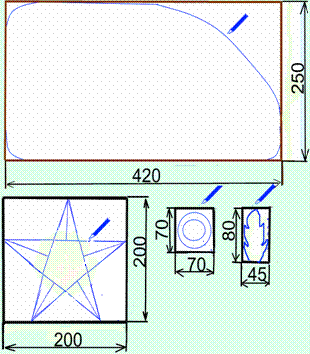

2 | Разметить заготовки по шаблонам |
| Карандаш, шаблоны деталей, верстак |
3 | Распилить фанеру по линии, сохраняя разметочную линию |
| Ножовка, верстак |
4 | Зачистить края и отшлифовать пласти фанеры |
| Шлифовальная колодка, наждачная бумага |
5 | Нанести гуашь изумрудного цвета на пласть фанеры, дать высохнуть краске и покрыть окрашенную поверхность лаком |
| Гуашь, бесцветный лак, кисть |
6 | По разметочной линии на листе пенопласта (20х200х200 мм) вырезать деталь «Звезда», срезав боковые наклонные плоскости, и обработать края |
| Сапожный нож, металлическая линейка |
7 | Нанести гуашь жёлтого цвета на деталь «Звезда» |
| Гуашь, кисть |
8 | По разметочной линии на листе пенопласта (6х70х70 мм) вырезать деталь «Кольцо» |
| Сапожный нож |
9 | Нанести гуашь розового цвета на деталь «Кольцо» |
| Гуашь, кисть |
10 | По разметочной линии на листе пенопласта (3х45х80мм) вырезать деталь «Огонь» |
| Сапожный нож |
11 | Нанести гуашь красного цвета на деталь «Огонь» |
| Гуашь, кисть |
12 | Приклеить детали: «Звезда» к основанию, «Кольцо» к «Звезде», «Огонь» к «Звезде» внутри «Кольца» |
| Клей ПВА, кисть |
