Инструкция по установке замка
Сonstruct
на автомобиль ВАЗ - 2114, 2115
тип КПП - механика
Монтаж замка рекомендуется производить в приведённом ниже порядке.
Время, необходимое для монтажа замка, составляет 1,5-2 часа.
Необходимый оригинальный инструмент:
· фреза по пластику ø40
· шаблон-указатель SCH 7
Комплектация замка:
· замок
· хомут
· защита штыря
· комплект ключей
· болты срывные М8х25, М8х30, М8х50, М8х55
· шайба защитная-2 шт.
· гайка срывная М8
· декоративная накладка
Порядок работы
1. Разобрать центральную консоль, чтобы обеспечить доступ к механизму переключения передач.

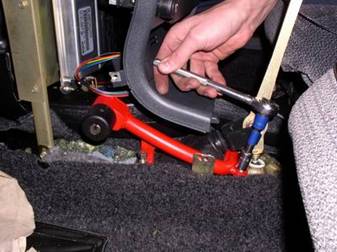

2. Отвернуть два штатных болта крепления механизма переключения передач и установить замок, закрепив его срывными болтами М8х30 и М8х50 (см. рис. 1). Болты не срывать!

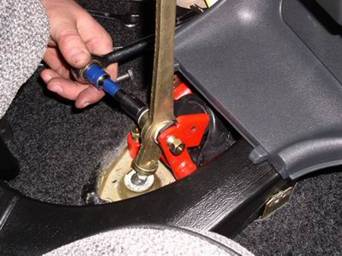

3. Отвернуть штатный болт соединения рычага переключения передач и тяги. Вместо него поставить срывной болт М8х55, хомут, срывную
гайку М8 и две защитные шайбы (см. рис.2). Гайку и болт не срывать!
4. Установить рычаг переключения передач в положение «задний ход».
5. Отрегулировать положение хомута так, чтобы обеспечить надёжное блокирование рычага переключения передач при закрытом замке.

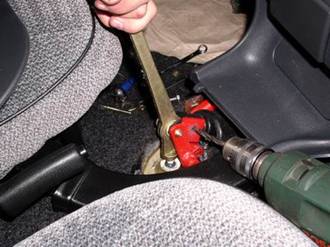

6. Зафиксировать положение хомута на тяге, просверлив отверстие в вилке тяги по месту (см. рис.3) и завернув в него саморез.

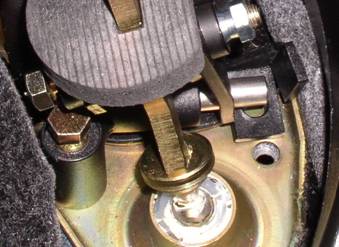

7. Отвернуть третий штатный болт крепления механизма переключения передач и заменить его на срывной, установив защиту штыря замка (см. рис.4).
8. Сорвать все срывные болты и гайки.

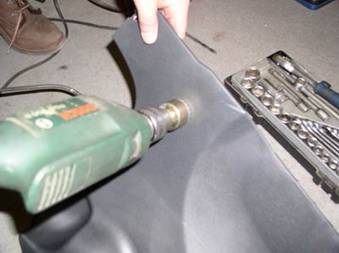

9. Используя шаблон-указатель SCH 7 и фрезу Ø 40, разметить и просверлить отверстие под выход замка в боковинке центральной консоли (см. рис. 5).

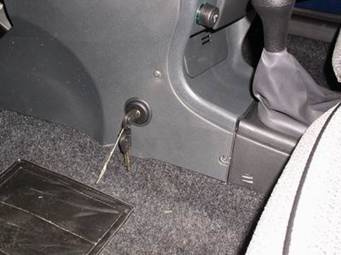

10. Окончательно собрать консоль и установить декоративную накладку на личинку замка (см. рис. 6).
|
|
Рис. 1 | Рис. 2 |
|
|
Рис. 3 | Рис. 4 |
|
|
Рис. 5 | Рис. 6 |

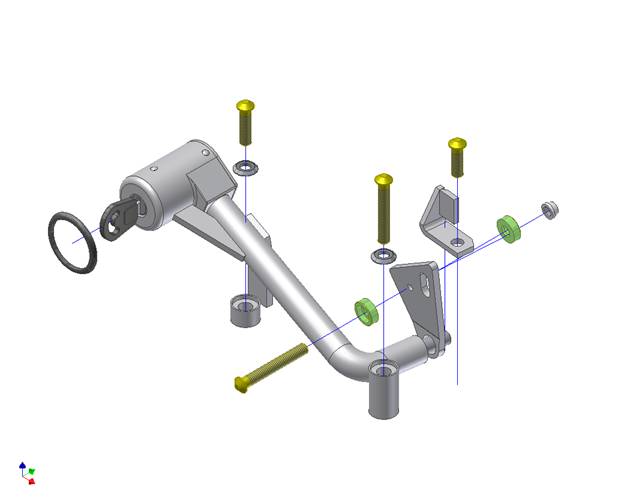

Схема установки замка
|
