К О Н В Е К Т О Р

"Atoll "

"Atoll Pro"

"Rodоs "

П А С П О Р Т

ПС

Конвекторы "Atoll", “Atoll Pro”, “Rodоs” - отопительные приборы для систем водяного теплоснабжения монтируемые на стене. 90% тепла конвектор передает путем нагрева проходящего через него воздуха, т. е. конвекцией и лишь 10% - излучением в окружающее пространство. Этим достигается исключительно равномерное распределение тепла в отапливаемом помещении, тем самым обеспечивая тепловой комфорт.

Элемент нагревательный конвектора изготовлен из медных труб с алюминиевым оребрением.

Панель лицевая выполнена из стали нержавеющей (“Rodоs”) или стали оцинкованной окрашенной эпоксиполиэфирной краской. Панель может быть сплошной ("Atoll") или составной с декоративными элементами ("Atoll Pro"). Вид панели определяется при заказе.

1. НАЗНАЧЕНИЕ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1.1. Конвектор предназначен для использования в системах водяного отопления жилых и общественных зданий.

1.2. Конвектор допускается эксплуатировать в системах водяного отопления с температурой теплоносителя до 130 С и избыточным давлением теплоносителя до 1,6 МПа ( 16 кгс/см2).

1.3. Срок службы конвекторов не менее 25 лет при условии соблюдения потребителем правил эксплуатации.

2. Обозначение изделия

ПКН3 –413А – 1/2Нар.

Тип

ПКН – настенный, концевой (боковое подключение)

ПКНП – настенный, проходной

ПКНН – настенный, нижнее подключение

Исполнение нагревательного элемента, мм__________

3- Медно-алюминевый высотой 300мм

4- Медно-алюминевый высотой 400мм

Габаритные размеры лицевой панели, мм

Высота, 4=450, 5=550.

Длина: 04=450, 05=550, 06=650, 07=750, 08=850, 09=950,

10=1050, 11=1150, 12=1250, 13=1300, 14=1450, 15=1550,

16=1650, 17=1750, 18=1850, 19=1950, 20=2050, 21=2150,

22=2250, 23=2350, 24=2450, 25=2550.

Исполнение лицевой панели и решетки

А – “Atoll” решетка и сплошная панель из окрашенной стали

Р – “Atoll Pro” решетка и панель из окрашенной стали с

декоративными элементами

Рa – “Atoll Pro” алюминиевая решетка и панель из окрашенной

стали с декоративными элементами

R – “Rodos” решетка и сплошная панель из нержавеющей стали.

Ra – “Rodos” алюминиевая решетка и сплошная панель из

нержавеющей стали.

Резьба подключения к системе отопления

1/2", 3/4"

Нар. – наружная резьба

Вн. – внутренняя резьба

3. КОМПЛЕКТНОСТЬ поставки

Элемент нагревательный 1 шт.

Панель лицевая 1 шт.

Решетка 1 шт.

Кронштейн 2 шт. для конвекторов длиной до 1,6 м.

или

3 шт. для конвекторов длиной 1,6 м и более

Ключ воздухоспускного клапана 1 шт.

Коробка упаковочная 2 шт.

Паспорт 1 шт.

4. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

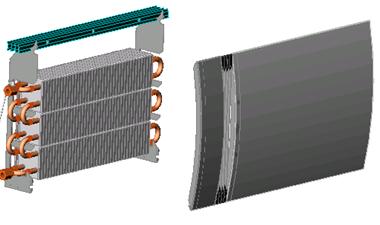

4.1. Конвектор состоит из следующих основных частей (Рис.1) :

1 – Элемент нагревательный

2 – панель лицевая;

3 – решетка;

4 - кронштейны для крепления конвектора к стене

3

1





4



2

Рис.1

4.2. Размеры и технические характеристики изделий представлены на Рис.2-7 и в таблице 1.

Таблица 1

Обозначение конвекторов	Номинальный тепловой поток Qну, кВт	Высота, мм	Глубина, мм	Длина, мм	Масса, кг (справочная)	Площадь поверхности нагрева F, м3	Объём воды в конвекторе, л
ПКН3 (ПКНП3, ПКНН3) 404	0,463	450	126	450	5,9	1,19	0,57
ПКН3 (ПКНП3, ПКНН3) 405	0,595	450	126	550	6,8	1,78	0,78
ПКН3 (ПКНП3, ПКНН3) 406	0,816	450	126	650	7,9	2,44	0,99
ПКН3 (ПКНП3, ПКНН3) 407	1,012	450	126	750	8,8	3,03	1,20
ПКН3 (ПКНП3, ПКНН3) 408	1,175	450	126	850	9,8	3,62	1,41
ПКН3 (ПКНП3, ПКНН3) 409	1,390	450	126	950	10,8	4,28	1,62
ПКН3 (ПКНП3, ПКНН3) 410	1,581	450	126	1050	11,8	4,87	1,83
ПКН3 (ПКНП3, ПКНН3) 411	1,757	450	126	1150	12,8	5,46	2,04
ПКН3 (ПКНП3, ПКНН3) 412	1,970	450	126	1250	13,8	6,12	2,25
ПКН3 (ПКНП3, ПКНН3) 413	2,159	450	126	1350	14,8	6,71	2,46
ПКН3 (ПКНП3, ПКНН3) 414	2,348	450	126	1450	15,7	7,30	2,67
ПКН3 (ПКНП3, ПКНН3) 415	2,561	450	126	1550	16,8	7,96	2,88
ПКН3 (ПКНП3, ПКНН3) 416	2,738	450	126	1650	17,7	8,54	3,09
ПКН3 (ПКНП3, ПКНН3) 417	2,926	450	126	1750	18,8	9,13	3,30
ПКН3 (ПКНП3, ПКНН3) 418	3,138	450	126	1850	19,7	9,79	3,51
ПКН3 (ПКНП3, ПКНН3) 419	3,317	450	126	1950	20,7	10,38	3,72
ПКН3 (ПКНП3, ПКНН3) 420	3,505	450	126	2050	21,7	10,97	3,93
ПКН3 (ПКНП3, ПКНН3) 421	3,716	450	126	2150	22,7	11,63	4,14
ПКН3 (ПКНП3, ПКНН3) 422	3,896	450	126	2250	23,7	12,22	4,35
ПКН3 (ПКНП3, ПКНН3) 423	4,083	450	126	2350	24,6	12,81	4,56
ПКН3 (ПКНП3, ПКНН3) 424	4,280	450	126	2450	25,7	13,47	4,77
ПКН3 (ПКНП3, ПКНН3) 425	4,476	450	126	2550	26,6	14,06	4,98
ПКН3 (ПКНП3 ПКНН3) 504	0,500	550	126	450	6,0	1,19	0,57
ПКН3 (ПКНП3 ПКНН3) 505	0,643	550	126	550	7,1	1,78	0,78
ПКН3 (ПКНП3 ПКНН3) 506	0,881	550	126	650	8,2	2,44	0,99
ПКН3 (ПКНП3 ПКНН3) 507	1,093	550	126	750	9,2	3,03	1,20
ПКН3 (ПКНП3 ПКНН3) 508	1,269	550	126	850	10,3	3,62	1,41
ПКН3 (ПКНП3 ПКНН3) 509	1,501	550	126	950	11,4	4,28	1,62
ПКН3 (ПКНП3 ПКНН3) 510	1,707	550	126	1050	12,4	4,87	1,83
ПКН3 (ПКНП3 ПКНН3) 511	1,897	550	126	1150	13,5	5,46	2,04
ПКН3 (ПКНП3 ПКНН3) 512	2,127	550	126	1250	14,6	6,12	2,25
ПКН3 (ПКНП3 ПКНН3) 513	2,332	550	126	1350	15,6	6,71	2,46
ПКН3 (ПКНП3 ПКНН3) 514	2,536	550	126	1450	16,7	7,30	2,67

Продолжение таблицы 1.
