Техническое описание выбранного автомобиля

Техническое описание выбранного автомобиля
PREMIUM LANDER 440.26 T 6X4 3M	ПОЛНАЯ МАССА АВТОМОБИЛЯ 26	ПОЛНАЯ МАССА АВТОПОЕЗДА 60

Режим двигателя при 90 км/час 1422 об/мин

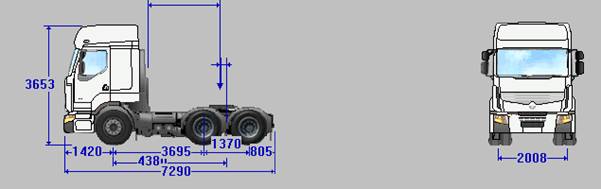

Веса и размеры

Полная масса автомобиля кг.................................................................................................................................

Полная нагрузка кг...................................................................................................................................................

Макс. положение седла (Y) мм...................................................................................................................................

Миним. положение седла (Y) мм...............................................................................................................................

Масса кабины-шасси кг.............................................................................................................................................

Распределение массы, передняя ось кг..................................................................................................................

Распределение массы, задняя ось кг......................................................................................................................

Макс. нагрузка на передн. ось кг............................................................................................................................

Макс. нагрузка на заднюю ось кг.........................................................................................................................

Межосевое расстояние (F) мм..................................................................................................................................

Техническое межосевое расстояние (F') мм.........................................................................................................

Задний свес кабины-шасси (N) мм............................................................................................................................

Общая длина кабины-шасси мм..............................................................................................................................

Высота рамы без нагрузки (H2) мм........................................................................................................................

Высота рамы под нагрузкой (H2) мм.....................................................................................................................

Высота кузова от земли без нагрузки (O) мм.......................................................................................................

Передний свес (H) мм..................................................................................................................................................

Расст. между задними осями мм..............................................................................................................................

Ширина по крыльям кабины мм..............................................................................................................................

Вид спереди (V1) мм...................................................................................................................................................

Вид сзади мм.................................................................................................................................................................

Ширина по задним колесам мм...............................................................................................................................

Клиренс по передней оси мм......................................................................................................................................

Клиренс по задней оси мм...........................................................................................................................................

Ширина рамы шасси сзади мм...................................................................................................................................

Радиус поворота мм....................................................................................................................................................

Эта таблица учитывает веса выбранных опций РЕНО ТРАКС, доля кузова остается как для базовой модели

ТЕХНИЧЕСКОЕ ОПИСАНИЕ PREMIUM LANDER 380.26 T 6X4 3M

ДВИГАТЕЛЬDXi11

Максимальная мощность: 321 кВт при 1900 об/мин. Максимальный крутящий момент: 2000 Нм при 1150 об/мин.

Дизель, 6 цилиндров в ряд - Впрыск высокого давления (2000 бар) от насос-форсунок 2-го поколения с электронным управлением (EMSклапана, кулачковый вал спереди, распределение сзади.

Диаметр цилиндра 123 мм - ход поршня 152 мм - рабочий объем 10,8 л.

Турбонаддув за счет компрессора на выхлопе.

Масляный фильтр большой производительности с одноразовыми сменными картриджами.

Емкость системы смазки: 36 литров.

Емкость системы охлаждения: 44 литра.

Управляемый стартер.

Вентилятор, управляемый от электронной системы.

Направление вращения (со стороны коробки) : против часовой стрелки.

Усиленный масляный картер.

Устройство для холодного запуска.

Электронный регулятор режима замедлителя.

Охлаждающая жидкость: антифриз - 40°C.

Шумопоглащающий экран, уменьшающий уровень шума до 80 дБ(А).

ОБОРУДОВАНИЕ ДВИГАТЕЛЯ

Управление ускоренными холостыми оборотами при движении автомобиля (сложные дороги)

Замедлитель на выхлопе.

СЦЕПЛЕНИЕ

Сцепление однодисковое:

SAE 430 DBP 18000 для двигателя DXi7, 430 GD 900 для двигателя DXi11 (MFZ для Optidriver+).

Гидравлический привод с пневмоуправлением. Автоматическая компенсация износа.

КОРОБКА ПЕРЕДАЧ

ZF 16 S 2230 TO

16 синхронизированных передач вперед и 2 назад (1Картер из алюминия. Задний редуктор с пневмоприводом и с клапаном предварительного выбора на рычаге управления. Переключение по схеме Super H. Переключение скоростей с усилителем SERVOSHIFT. Управление через кабель. Помощь в выборе экономичной езды (Driving Monitoring System).

Охлаждение масла коробки скоростей в модификации для стран с жарким климатом и для интенсивной эксплуатации автомобиля.

ЗАМЕДЛИТЕЛЬ

OPTIBRAKE :

Комбинация замедлителя на выхлопе и компрессионного тормоза на клапанах. Полностью управляется электроникой (мощность 303 кВт при 2300 об/мин), связан с рабочим тормозом.

Замедлитель на выхлопе (135 кВт при 2100 об/мин) с управлением от электроклапана с постоянным регулированием (между 2 и 7,5 бар).

КОРОБКА ОТБОРА МОЩНОСТИ

Коробка отбора мощности S81 C.

Выход: шлицевой вал для пластинчатого насоса. Направление вращения : противоположное двигателю.

Крутящий момент : 1000 Nm версия 16S и 12S, 800 Nm версия Optidriver+ и 9S..

Передаточное отношение:

0,91 / 1,09 (16S TO)

0,77 / 0,91 (16S TD)

0,81 / 1,03 (12S TD)

0,70 / 0,90 (Optidriver+ AT)

0,88 / 1,1 (Optidriver+ ATO)

0,97 (9S TO)

ЗАДНИЙ МОСТ

Тандем PMR 2191

Грузоподъемность 21 тонн двойная редукция посредством конической пары и редукторов в ступицах (1/2).

Главная пара 20 x 37 (передаточное отношение 1,85).

Межколесная блокировка дифференциала.

РУЛЕВОЕ УПРАВЛЕНИЕ

Коробка с гидроусилителем, встроенная в редуктор с изменяемым передаточным отношением.

ПЕРЕДНЯЯ ОСЬ

Ось E93A смещение 60 мм.

Макс нагрузка на переднюю ось: 8,000 т.

ШИНЫ И КОЛЕСА

B.315/80 R 22,5 M840 / L355

Стальные диски.

Декоративные колпаки для передних колес.

Запасное колесо с домкратом, временное крепление.

СИСТЕМА ТОРМОЖЕНИЯ

Рабочий тормоз:

Система торможения электропневматическая, с двумя независимыми контурами, управляется электроникой EBS 5 (Electronic Braking System, Электронно-управляемая тормозная система).

Все тормоза дисковые.

Электронное управление производством сжатого воздуха APM (Air Product Management) :

Влагоотделитель с картриджем, с улучшенной работой за счет предварительного обслуживания.

Воздушный компрессор 636 см3

Тормоз для полуприцепа:

Устройство для торможения прицепа, 2 трубопровода с разъемами ISO, автоматический режим (красный цвет) и ручной (желтый).

Тормоз для прицепа с изменяемым управлением.

Воздушные шланги, разъемы ISO.

Электросоединения EBS 7 разъемов.

Электросоединения для прицепа 15 разъемов.

Розетка для вспомогательного оборудования,15 разъемов, 2X7 разъемов.

EBS+:

- Система антиблокировки колес (ABS).

- Drag torque control (Контроль крутящего момента при движении задним ходом).

- Управление работой дифференциала при скорости <10 км/час. (кроме тандем)

- Испытание тягового усилия сцепки.

- Помощь при экстренном торможении.

- Аварийный сигнал при превышении показателей торможения.

- Согласование торможения тягача и полуприцепа.

- Подключение замедлителей к рабочим тормозам.

- Система противоскольжения колес (ASR).

- Помощь при трогании в горку (Hill Start Aid).

- Выравнивание износа тормозных накладок.

Парковочный тормоз:

С пневмоуправлением, действие обеспечивается от цилиндра с возвратной пружиной.

Аварийный тормоз:

Надежность обеспечивается за счет независимости контуров основного потока.

Регулировка:

Автоматическая компенсация износа тормозных накладок.

КАБИНА

ВНЕШНЕЕ ИСПОЛНЕНИЕ:

Кабина из стального оцинкованного листа, обработанного электрокатафорезом.

Кабина глубокая (2,2 м).

Радиатор с ячеистой решеткой.

Обтекатели против грязи.

Бампер, окрашенный в цвет кабины, из 3-х частей.

Зеркала заднего вида и радиаторная решетка цвета серый металлик - для варианта кабины с 3-мя ступеньками. Фары с внутренней металлизированной поверхностью, включая противотуманные фары.

Подвеска кабины на 4 пневмоподушках с корректировкой положения.

Опрокидывание кабины гидравлическим домкратом.

2 ящика с внешних боковых сторон с отпиранием из кабины, один из которых предназначен специально для инструмента.

2 зеркала заднего вида с подогревом и дистанционным управлением.

Широкоугольное зеркало заднего вида.

Зеркало для парковки.

Зеркало заднего вида.

Люк на крыше.

Лобовое стекло и боковые стекла многослойные тонированные.

Трубопровод забора воздуха на уровне крыши кабины с левой стороны.

Брызговики по нормам ЕЭС.

Доступ к водительскому месту по 3 ступенькам.

Освещение ступенек.

Передний бампер со встроенной ступенькой доступа к ветровому стеклу.

Без заднего стекла.

Козырек от солнца полупрозрачный, предоборудование для дополнительных фар.

Внешняя маркировка Lander.

ВНУТРЕННЕЕ ИСПОЛНЕНИЕ:

Крыша кабины высокая, кабина оборудованная:

- Полка под телевизор с розеткой 24V и 4 скобами для крепления. Внутреннее освещение, не вызывающее усталость во время движения и узконаправленное освещение с изменяемым направлением.

- Ящик для вещей, запираемый винтовой ручкой.

Термическая изоляция.

Оборудование для холодного климата "Grand froid"

Сиденье водителя на пневмоподвеске с встроенными ремнями безопасности и подголовником.

Сиденье пассажира регулируемое с ремнями безопасности.

Подголовник

Открытые отсеки для вещей на дверцах.

Мягкая обивка дверей.

1 кушетка 2022 x 780 мм, толщина 150.

Съемный матрас.

Вешалка для верхней одежды.

Шторки по периметру кабины.

Разъем для шланга обдува на консоли рукоятки переключения скоростей.

2 электростеклоподъемника.

Автономный отопитель воздух/воздух.

Электронный тахограф с хронометром.

Кондиционирование воздуха для запыленной атмосферы.

Автомагнитола CD : Тюнер FM / AM, Считывающее устройство CD. 2 низкочастотных динамика диаметром 130 мм, 2 высокочастотных динамика диаметром 19 мм.

Управление на руле.

Предоборудование C. B.

Инструкция по эксплуатации на русском.

ПАНЕЛЬ ПРИБОРОВ:

Электронное табло, показывающее:

- цифровую индикацию скорости, индикацию работы автомагнитолы, часов, внешней температуры.

- индикацию информации о движении.

- сообщения водителю об обнаружения тревоги и вывод различных меню.

- табло дополнительной информации.

Аналоговые указатели :

- центральный указатель оборотов с зоной экономичного движения, уровень топлива, давление воздуха, температура двигателя.

- лампочки двойной сигнализации (тягач и полуприцеп et remorque).

- сигнальные лампочки (функциональные и аварийные).

- противобликовое стекло.

- управление меню электроннго табло и автомагнитолой, расположенное на руле.

Indicateur de vitesse en km/h.

Регулировка яркости освещения дисплея..

Розетка 12V+24V на панели приборов для подключения дополнительных приборов.

Система против несанкционированного запуска двигателя, управляемая дистанционно от радиоответчика.

Гибкий ключ.

Задержка выключения освещения кабины

Дистанционное управление дверями.

Круиз-контроль (регулятор скорости).

Прикуриватель.

Управление прочисткой системы подачи топлива (с отстойником).

Разъем для DIAG.

ОБОРУДОВАНИЕ НА РУЛЕ:

Регулируемый руль, 4 спицы.

Круиз-контроль (регулятор скорости) на руле.

Управление OPTIDRIVER + (если входит в комплектацию).

Управление замедлителем или моторным тормозом (если есть в комплектации).

Управление 2-мя стеклоочистителями со встроенными омывателями, 2 скорости и прерывистый режим.

Команда на включение фар.

ЭЛЕКТРООБОРУДОВАНИЕ

Напряжение 24 V подаваемое от 2 аккумуляторов.

Общий внешний выключатель.

Электрокоробка с предохранителями большой силы тока в аккумуляторном ящике.

Емкость аккумуляторов - 225 Ач.

Генератор 110 А.

Аккумуляторы слева, установленные боком друг к другу.

Фары с галогеновыми лампами

Освещение по нормам ЕЭС.

Электрорегулирование фар.

Омыватели фар.

Передние противотуманные фары.

Рабочая фара (70Вт).

ШАССИ

Ширина шасси:1080 мм спереди, 850 мм сзади.

Высота лонжеронов: 300 мм. Ширина 90мм

Толщина:

Колесная база меньше 5000 -> 7мм

Колесная база больше 5000 и автовозы -> 8 мм

Усиление, имеющее форму L 5 мм.

Углубление под кабиной.

Стандартный свес с отверстиями под кузовное оборудование.

Противоподкатная защита спереди (DPEA).

Задняя поперечина окончания шасси.

Опорная плита седла H = 60 мм.

Седло H = 185 мм (опора - чугун Jost JSK 37C).

Высота шасси Высокая

Положение седла : Y = 462 мм.

Задняя платформа.

Фильтрация воздуха для двигателя + дополнительный фильтроэлемент для повышения безопасности.

Задние крылья.

Кронштейны для задних крыльев.

Крылья в стандартном положении.

1 противооткатной башмак.

Защита рамы шасси краской на эпоксидной основе серого цвета.

ПОДВЕСКА

Спереди:

Передние рессоры параболические (8 тонн).

. Телескопический амортизатор, закрепленный в начале оси (удобство ремонта)

Балка стабилизатора.

Сзади:

Задние рессоры параболические.

Телескопический амортизатор, закрепленный в начале оси (удобство ремонта)

Макс нагрузка задней подвески 21 т.

Телескопические амортизаторы.

ТОПЛИВНЫЙ БАК

Основной и дополнительный топливные баки из стали.

Основной топливный бак объемом : 510 литров. (или 412 кг дизтоплива)

Профиль в форме "D" 560 мм диаметром.

Дополнительный бак объемом: 330 литров (или 271 кг дизтоплива).

Профиль в форме "D" 710 мм диаметром.

Пробка с замком.

Подогрев топлива (теплообменник).

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Электронный ограничитель скорости (90 км/час).

Выхлоп в пространство колеи.

Набор инструмента

Знак аварийной остановки.

Кузов

Боковые огни.

Предоборудование для интерфейса кузова.

Специальные опции

3 Feux de gabarit

Прим.: Производитель оставляет за собой право вносить в указанные характеристики изменния без предварительного уведомления. Изменения могут быть сделаны только в соответствии с планами модернизации. Неконтрактный документ.

Возможно финансирование приобретаемого автомобиля лизинговой компанией производителя Renault Trucks Finance или другими кредитными организациями.

Мы готовы заключить с Вами договор поставки автомобилей на взаимовыгодных условиях.

Более подробную информацию о стоимости и комплектации выбранного автомобиля Вы можете получить, связавшись с нами по телефонам: +7 (81 869,  или e-mail: *****@***ru.

Подробные спецификации предлагаемых автомобилей Вы можете посмотреть на нашем сайте www. ***** в разделе «Продажа техники Renault Trucks».
