Система команд и программная модель (стр. 3 )

Адрес: ВВ55 – A8Н

ВВ53 – ACН.

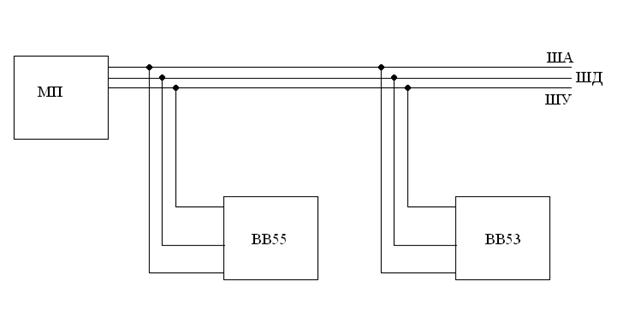

Рисунок 5 - Схема соединения интерфейса (изолированная шина) и таймера с системными шинами

4.2.  Привести пример настройки счетчика в соответствии с вариантом. Привести пример применения режима. Пояснить роль входа GATE в предложенном примере применения.

Режим работы – 3

Счетчик – 0

Режим счета – 10

В соответствии с заданным режимом работы счетчика составляем управляющее слово:

7	6	5	4	3	2	1	0
0	0	0	0	0	1	1	1

Таким образом, управляющее слово будет = 07H.

Адрес	Код	Мнемоника
8000	3Е	MVI A, 07
8001	07
8002	D3	OUT AB
8003	AB

В приведенном выше примере настройки счетчика, происходит фиксирование счетчика. В данном режиме работы фронт сигнала GATE инициирует счет и сбрасывает выход счетчика в 0 в следующем такте синхронизации.

4.3. Расшифровать первые две команды, используемые для программирования интерфейса КР580ВВ55 (см. табл. 1.1., лаб. раб. 110 [1]). Определить адреса портов А, В, С и РУС. По программе, приведенной в табл. 1.1. определить какой из портов А, В или С выведен на восемь светодиодов, имитирующих бегущий огонь.

1)  Расшифровка первых двух команд, используемых для программирования интерфейса КР580ВВ55 (см. табл. 1.1, лаб. раб. 110 [1]).

MVI A, 81 – запись в аккумулятор управляющего слова 81Н, соответствующего схеме внешних соединений ИМ (интерфейсного модуля) и требуемого режима работы.

OUT FB – загрузка в РУС содержимого аккумулятора.

2)  Определение адресов портов А, В, С и РУС:

РА F8H

PB F9H

PC FAH

РУС FBH

3)  В лаб. раб. 110 порт В выведен на 8 светодиодов, имитирующих бегущий огонь.

4.3.  Запрограммировать интерфейс на требуемый режим работы и составить программу, реализующую требуемый вариант передачи данных.

Формат передачи – 8;

Порт – В

Направление передачи – прием;

Режим порта – 0;

Вид передачи – асинхронный программный;

Число передаваемых элементов – 32

В соответствии с заданным режимом работы составляем Н-код управляющего слова:

7	6	5	4	3	2	1	0
1	0	1	0	0	1	1	0

Таким образом, управляющее слово будет = A6H.

Адрес	Код	Метка	Мнемоника
2100	3E		MVI A, A6
2101	A6
2102	D3		OUT AB
2103	AB
2104	0E		MVI C, 20
2105	20
2106	21		LXI H, 2100
2107	00
2108	21
2109	DB	BEG:	IN A9
210A	A9
210B	77		MOV M, A
210C	23		INX H
210D	0D		DCR C
210E	C2		JNZ BEG
210F	09
2110	80
2111	C9		RET
