Краны мостовые электрические однобалочные подвесные

Краны мостовые электрические однобалочные подвесные

г/п 1,0 – 5,0 т. (ТУ 7890-93)

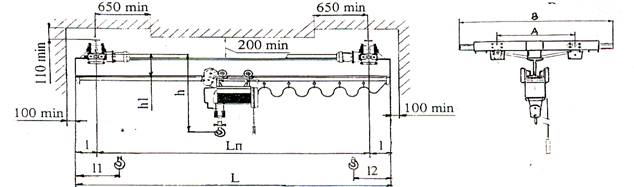

г/п т.	Полная длина L, м	Пролет Lп, м	Длина консолей l, м	L1,L2, мм	A	B	b	h*	h1	№ Профилей двутавров кранового пути	Нагрузка на путь от колеса, кН	Конструктивная масса, т
мм, не более	не более
1	3,6-4,2	3,0	0,3-0,6	660 660	600	1260	630	1245	295	24М; 30М ГОСТ 19425	3,6	0,66
4,8-5,4	4,2	0,3-0,6	3,6	0,7
6,6-7,8	6,0	0,3-1,2	1460	730		350	3,74	0,84
10,2-12	9,0	0,6-1,5	3,9	0,97
13,2-15	12,0	0,6-1,5	1710	855		1305	4,3	1,3
16,2-18	15,0	0,6-1,5	1365	405		4,6	1,6
2	3,6-4,2	3,0	0,3-0,6	710		1260	630	1580	350		6,3	0,8
4,8-5,4	4,2	0,3-0,6	6,3	0,85
6,6-7,8	6,0	0,3-1,2	1460	730		1620	6,6	1,1
10,2-12	9,0	0,6-1,5	1680	405		7,0	1,35
13,2-15	12,0	0,6-1,5	1710	855		7,2	1,5
16,2-18	15,0	0,6-1,5	530	7,9		2,1
3,2	3,6-4,2	3,0	0,3-0,6	750		1260	630	1870	405	36М; 45М ГОСТ19425	10,0	1,1
4,8-5,4	4,2	0,3-0,6	10,0	1,2
6,6-7,8	6,0	0,3-1,2	1460	730		1930	10,3	1,4
10,2-12	9,0	0,6-1,5	2020	495		10,9	1,9
13,2-15	12,0	0,6-1,5	1710	855		645	11,6	2,45
16,2-18	15,0	0,6-1,5	12,0	2,8
5	3,6-4,2	3,0	0,3-0,6	900	900	1540	770	2040	405	45М ГОСТ19425	14,8	1,7
4,8-5,4	4,2	0,3-0,6	2120	495	15,0	1,6
6,6-7,8	6,0	0,3-1,2	15,4	1,8
10,2-12	9,0	0,6-1,5	2240	645	16,0	2,3
13,2-15	12,0	0,6-1,5	2100	1050	16,7	2,9
16,2-18	15,0	0,6-1,5	17,2	3,3

*размер определяется типом выбранной тали; В таблице размеры для тали типа МРМ (Болгария)

Установленная суммарная мощность двигателей не более 10,5 кВт. Скорость передвижения кранов 0,5 м/с. Скорость подъема груза и передвижения тали – по паспорту тали.

Режим работы 3К ГОСТ (А3 ИСО 4301). Рабочее напряжение 380В.

Сведения, сообщаемые заказчиком (впишите или обведите нужное)
Пролет L, м:		Количество кранов
Полная длина крана L, м		Т (С°) окружающей среды:	(-20+40); (-40+40)
Климатическое исполнения	У
Высота подъема, м:		Категория размещения:	1; 2; 3
Исполнение крана:	(общепромышленное, ТУ24.09.732.90) (взрывобезопасное, ТУ) (пожаробезопасное, класс пожарной зоны ПI, ПII, ПIIа, ПIII)
Характеристики взрывобезопасности (ГОСТ Р ):
Класс взрывоопасной зоны	В-Iа; В-Iб; В-Iг	Категория взрывоопасной меси:	IIВ
Группа взрывоопасной смеси	Т1; Т2; Т3; Т4;

Опросный лист (краны электрические однобалочные подвесные)

1	Тип крана
2	Грузоподъёмность, т
3	Пролёт, м
4	Полная длина, м
5	Длины консолей, м
6	Высота подъёма, м
7	Скорость подъёма, м/с*
8	Скорость передвижения тали (телеги), м/с*.
9	Скорость передвижения крана, м, с*.
Дополнительная комплектация
10	Частотное регулирование скорости механизма передвижения крана.	да	нет
11	Частотное регулирование скорости механизма передвижения тали.	да	нет
12	Частотное регулирование скорости механизма подъёма.	да	нет
13	Наличие тормоза на механизме передвижения тали	да	нет
14	Наличие тормоза на механизме передвижения крана	да	нет
15	Радиоуправление.	да	нет
16	Род тока, напряжение
17	Режим работы
18	Способ управления
19	Способ токоподвода на кран	кабель	троллеи
20	Тип подкранового рельса
21	Механизм подъема (указать желаемого производителя: Россия, Болгария, Китай, Германия, др.)
22	Температурный режим
23	Категория размещения
24	Исполнение кранов
25	Особые требования
Реквизиты предприятия
26	Название организации
27	Почтовый адрес
28	Номер телефона/факса
29	Адрес электронной почты
Доставка
30	Самовывоз	да	нет
31	Автотранспорт	да	нет
32	Ж/Д транспорт ( железная дорога, станция назначения).

*-если две и более скорости, то указывать через дробь.

**-при троллейном токоподводе приложить схему расположения троллей.

Заверить печатью заказчика.
