ТЕХНИКО-КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

на поставку оборудования YAMAZAKI MAZAK, Япония.

Наименование оборудования:

Комплекс лазерного раскроя Super Turbo-X 48 Champ /1.3 кВт

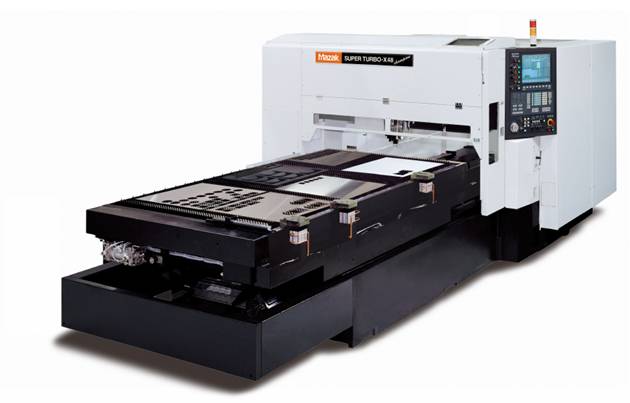

Общий вид:

Комплекс лазерного раскроя листа модели Super Turbo-X Champ обеспечивает высокопроизводительный и качественный раскрой листового материала. Данный лазерный комплекс дает возможность быстро изготовить детали сложной конфигурации, гарантируя высокую точность реза, малую толщину реза и минимальное количество отходов. В результате работы на кромке реза не образуется заусенцев, шероховатостей и прочих сопутствующих искривлений, требующих последующей обработки.

Система ЧПУ MAZATROL PREVIEW 640 позволяет автоматически подбирать скорость и мощность резания в каждой следующей точке.

Система авто-фокусировки луча обеспечивает автоматическую смену фокального пятна для непрерывного резания материалов различной толщины. Станок позволяет получать готовую деталь с допуском 0,01 мм. Комплекс лазерного раскроя листа модели Super Turbo-X Champ осуществляет резку в системе 2D различных материалов:

·  низкоуглеродистая сталь толщиной 12 мм (вспомогательный газ кислород).

·  алюминий до 4 мм (вспомогательный газ воздух).

·  нержавеющая сталь до 4 мм (вспомогательный газ водород).

Станок обладает набором различных сервисных функций, которые позволяют значительно сократить время подготовительно-заключительных операций. К таким функциям относятся:

·  Remote Maintenance (диагностика сервисных и эксплуатационных проблем через Интернет).

·  Scheduler (на экране даётся время выполнения отдельных и всех операций).

·  Monitor (на экран выводятся причины и способы устранения ошибок).

·  Checking (анализ и диагностика).

·  Technical Help. (техническая помощь по Интернету).

SUPER –TURBO X Champion имеет такие же размеры, как и другие машины серии STX и может быть интегрирован в имеющуюся систему многостаночного производства FMS.

Лазерный станок Super Turbo-X 48 Champ /1.3 кВт

Основные технические характеристики лазерного комплекса

Наименование	Значение	Примечание
Мощность излучения	1,3 кВт
Тип лазера	гибридный тип	X-перемещение стола Y-перемещение режущей головки
Максимальный размер заготовки	1250 × 2500 мм
Расстояние от полеты до пола	900 мм
Максимальный вес заготовки	300 кг
Максимальная толщина резания	12 мм	при обработке низкоуглеродистой стали
Система перемещения по осям (X, Y,Z)	перемещение по трём осям при помощи линейных двигателей
Рабочая зона (X, Y,Z)мм	2685 × 1270 × 100
Быстрое перемещение по осям (X, Y,Z)	X, Y 24000 мм/мин Z 25000 мм /мин
Точность позиционирования	X, Y ±0.01/500мм Z ±0.01/100мм
Повторяемость (X, Y,Z)	±0.005мм
Режущая головка	оснащена 7,5 ˝ фокусирующей линзой	давление до 1МПа
Система управления перемещениями по оси Z	контактного и бесконтактного следящего типа
Способ установки заготовки	сетка с шагом 50 мм	по 13 держателей на стороне операций и противоположной стороне, всего 26.
Освещение рабочей зоны	лампа 68 Вт
Индикаторные лампы излучателя	желтый сигнал - лазер готов к работе красный сигнал - заслонка открыта
Выбор вспомогательного газа	3 вида газов. давление 0,05…0,6 МПа. (давление более 0,6 МПа - опционально)	кислород, воздух и сопутствующие газы. Установочный шаг: 0,01МПа
Цифровой контроль давления вспомогательного газа	возможность изменения значений давления вспомогательного газа в программе до 0,6МПа.	опция
Масса оборудования	11000 кг (24250 фунтов)	включая охлаждающий модуль

Лазерный станок Super Turbo-X 48 Champ /1.3 кВт

Основные технические характеристики излучателя

Наименование	Значение	Применение
Тип лазера	CO2	Дальняя ИК-область
Длина волны	10.6мкм	Невидимый луч
Режим генерации, конфигурация	Быстроходный с продольной накачкой. Встроенный излучатель и генератор
Выходная мощность	1300 Вт	Непрерывный
Диапазон мощности	Вт	Непрерывный
Импульсный режим	Нормальные импульсы
Частота импульсов	0-1кГц (нормальные импульсы), 0-100% 1-2кГц (нормальные импульсы), 20-100%
Диаметр пучка	Максимальный Ø22,5мм
Угол расхождения пучка	2,0мРад
Стабильность выходных параметров	±2,0%
Лазерный газ	Газовая смесь He, N2, CO2
Соотношение компонентов смеси лазерного газа	He:N2:СO2 = 74.9% (сбалансированный): 23,4 ±1,0%: 1,7 ±0,2%
Расход газа	25 нл/ч	в непрерывном режиме эксплуатации
Затвор	Встроенный механический затвор

Примечание 1: Максимальная толщина резки, скорость резки и чистота обработки поверхности зависят от материала, а также условий, в которых находится поверхность металла.

Примечание 2: Данные по ориентации и позиционированию осей подтверждаются только в том случае, если машина посажена на фундамент, рекомендованный Корпорацией «MAZAK».

Примечание 3: Машина устанавливается по давлению вспомогательного газа до 0,6 MПa (87 psi), когда диаметр сопла совпадает с 1,5 мм. Базовое давление зависит от диаметра сопла.

Лазерный станок Super Turbo-X 48 Champ /1.3 кВт

Основные технические характеристики стойки программного управления

Параметр	Значение
Имя	MAZATROL PREVIEW
Процессор	64 бита
Тип управления	Look Ahead, предпросмотр управляющей программы
Число управляемых осей	Одновременное управление 3 оси (X, Y,Z).
Дискретность перемещения	0,001 мм (0,0001”)
Метод программирования	Макроязык, встроенный в стойку, ISO/EIA стандарт
Метод ввода информации	Клавиатура, координатно-указательное устройство, возможно подключение внешней клавиатуры, мыши
Порты ввода информации	3 порта USB 1.1
Объём памяти	HDD 20 Гб (Доступно пользователю для программ 10 GB)
Сетевой интерфейс	LAN порт (Стандартная сеть)
Монитор	15" ЖК монитор (TFT тип)
Сервоприводы подач	Цифровые, линейные привода подач
Тип ДОС	Оптическая линейка.

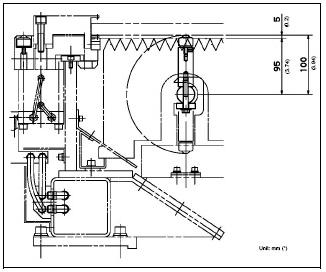

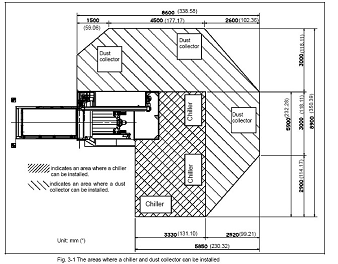

Схема расположения установки Механизм поднятия листа

и агрегатов

Лазерный станок Super Turbo-X 48 Champ /1.3 кВт

Комплектация станка

Наименование	Кол-во, шт.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
WORK LIGHT	1
Освещение рабочей зоны
ONE SET OF MANUALS	1
Один комплект технической документации
NON CONTACT PROFILER	1
Бесконтактный профилер
AIR DRIER (INCLUDED IN CHILLER UNIT)	1
Воздушная сушка (включая охладитель)
AUTOMATIC ASSIST GAS SELECTOR CHANGE CAPABILITY	1
Автоматический сменщик вспомогательного газа
OSCILLATION INDICATOR LAMP	1
Осциллирующие сигнальные лампы
CHILLER UNIT	1
Модуль охлаждения
MAZAK STANDARD COLOR (BLACKGRAY)	1
Стандартный цвет
MACHINE IS W/ CE MARKING (EMC+LVD)	1
Сертификат СЕ, согласно нормам европейской безопасности
MAZATROL PREVIEW	1
Система ЧПУ - MAZATROL PREVIEW
NC CONTROL ASSIST GAS PRESSURE	1
Программный контроль давления вспомогательного газа
PARTITION FOR EXHAUST SYSTEM	1
Распределитель для вытяжной системы
PREPARATION FOR DUST COLLECTOR	1
Подготовка для пылевого коллектора
MANUAL MOVABLE TORCH WITHOUT 7.5" LENS	1
Ручной перемещаемый резак без линз 7,5”
KNIFE EDGE	1
Контурные ножи для поддержки листа
AUTO PROTECT COVER W/O WINDOW FOR CE	1
Автоматическая защитная крышка без окон для СE
SCRAP CONVEYOR	1
Конвейер для обрезок
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ, ВКЛЮЧЕННЫЕ В СТОИМОСТЬ
SIDE AIR BLOW	1
Боковой обдув воздухом
NON-CONTACT SENSOR TORCH	1
Бесконтактная головка с сенсором
SUPER HIGH PRESSURE PIPING	1
Патрубок сверхвысокого давления
POWER TRANSFORMER	1
Трансформатор
E SOFTWARE (MONITOR, SHEDULER, REMOTE)	1
Программное обеспечение
EXHAUSTER FOR ST Champ (1800 M3)	1
Вытяжное устройство для ST Champ (1800 M3)
WORK LIFTER	1
Механизм поднятия листа
GAS MIXER	1
Смеситель газов
SOFTWARE SMART JUNIOR	1
Программное обеспечение SMART JUNIOR

Технологическая поддержка

«ХАЛТЕК» комплексно подходит к поставкам оборудования, предлагая высококачественный инструмент под каждый конкретный тип обработки и обрабатываемый материал на основании практических тестовых испытаний.

Кроме комплексной поставки оборудования и инструмента «ХАЛТЕК» оказывает заказчикам полную технологическую поддержку в технологическом центре «ХАЛТЕК» общей площадью 3000 кв. метров. Центр был открыт в конце 2008 года.

Технологический центр предназначен для значительного повышения производительности труда и качества на предприятиях наших заказчиков, существенного снижения затрат на механическую обработку и выполняет следующие функции:

·  запуск оборудования и его сервисное обслуживание;

·  обучение и стажировка операторов, наладчиков и технологов;

·  разработка ТЭО внедрения новых технологий и оборудования;

·  поддержка расходными материалами с консигнационного склада – режущим инструментом, инструментальными системами, ленточными пилами, СОЖ и т. д.

·  наличие современного складского оборудования, оснащенного программами организации инструментального хозяйства и логистики.

·  демонстрация в работе прогрессивных технологий высокоскоростной обработки и инструментов на обрабатывающих центрах «MAZAK»;

·  демонстрация в работе оборудования 3D лазерной резки.
