· Эксплуатация счетчика на максимальном расходе допускается не более 1 ч. в сутки.
· В процессе эксплуатации не допускается превышение максимальной температуры воды (95 °С).
· Во время эксплуатации правильность работы вычислителя "MicroCLIMA Dialog " может быть определена на основе контрольных измерений при помощи специального прибора-тестера. Вычислитель"MicroCLIMA Dialog " сам указывает на индикаторе с помощью кода неисправностей показывает где появилась неисправность.
· По истечении срока действия поверки (4 года) все функциональные блоки теплосчетчика подвергаются периодической поверке. Эта операция должна быть связана с выполнением осмотра или ремонта составляющих элементов теплосчетчика, а также возможной заменой батареи, питающей вычислитель "MicroCLIMA Dialog ".
· Ремонт функциональных блоков теплосчетчиков допускается производить организациям, зарегистрированным в территориальных органах Госстандарта РФ.
1.2. Описание составных частей теплосчетчика
1.2.1. Тепловычислитель. Назначение.
Счетчик расхода тепловой энергии microCLIMA – это инструмент для измерения и учета расхода тепловой энергии, получаемой потребителем по системе центрального отопления. Это универсальный вычислитель тепловой энергии, который соответствует требованиям МОЗМ (Международная Организация Законодательной Метрологии) R75 и EN 1434-3.
microCLIMA разработан для работы с системами центрального отопления и горячего водоснабжения.
Тепловычислитель "MicroCLIMA Dialog " обеспечивает суммирование импульсных сигналов, поступающих со счётчика горячей воды, преобразование сигналов термометров сопротивления, расчёт тепловой энергии, индикацию на дисплее величины тепловой энергии, объёма воды, температуры в подающем трубопроводе, температуры в обратном трубопроводе, разности температур, времени эксплуатации, мгновенного часового расхода воды, тепловой мощности, теста индикатора.
1.2.2. Краткая общая информация
Основные функции:
- Высокая точность измерения тепловой энергии. Данные считывающиеся оптическим преобразователем в соответствии с протоколом EN 1434-3. Выбор батареи, 220 В (Вольт) или 3 В (вольта) литиевая. Мгновенное значение расхода энергии и объемного расхода. Регистрация ошибок с указанием даты и времени.
Техническая сторона:
Вычисление тепловой энергии основано на следующей формуле:
Q = V * (Thot - Tcold) * Kfactor, где:
Q – энергия (тепло)
V – объем прошедшего количества воды
Thot – измеренная температура воды на входе
Tcold – измеренная температура воды на выходе
Kfactor – тепловой коэффициент воды, основанный на полиномиальности энтальпии(теплосодержания) и содержании тепла(теплоносителя).
Вычисление энергии сделанное вычислителем, зависит от размера водомера, частоты импульса и допустимых технических условиях. Вычислитель всегда выполняет, по меньшей мере одно вычисление каждые 10 минут, даже если водомер не отправляет достаточно импульсов для тепловычислителя.
Измерение температуры:
Электронный блок был разработан для работы с Pt 500. Для каждого вычисления, температурные вычисления проводятся в соответствии разници температур на входе и выходе трубопровода.
1.2.3. Индикация данных
Вычислитель имеет 7-ми разрядный жидкокристаллический дисплей с дополнительными(вспомогательными) символами.
Значения можно увидеть в одном из четырех режимов индикации: основной, технический, статистический или расчетный. Для чтения данных используется кнопка на передней (лицевой) панели вычислителя. Значения в выбранном режиме можно просмотреть, прерывисто нажимая на кнопку. Для смены режима индикации, следует нажать и удерживать кнопку до тех пор, пока не появится меню (А1-А4), затем отпустить кнопку. Если прибор не используется дольше двух минут, то дисплей автоматически возвращается к режиму А1.
Информация с ЖК-дисплея | Обозначение / Примеры | ||
Меню: А1, А2, А3 и А4. | Основной режим А1 | 1. общее количество тепла с начала работы (функционирования) | в кВт/ч, мВт/ч или гигаДжоулях |
2. тест сегментов ЖК-дисплея | все сегменты дисплея включаются одновременно | ||
3. количество тепла за предыдущий год с показаниями | попеременно каждые 2 секунды | ||
4. текущая дата | «Н» значит «сегодня» | ||
5. индикация ошибок | «F» - это «ошибка» «d» - это «дни» с начала ошибки | ||
6. общий объем с начала работы (функционирования) | в m | ||
Технический режим А2 | 1. моментальный расход | в м/ч | |
2. моментальная тепловая энергия | в кВт | ||
3. температура на входе/ выходе | в С˚ | ||
4. разница температур(на входе/ выходе) | в С˚ погрешностью 0,01 | ||
5. дата следующего считывания | «n» - значит «следующий» | ||
6. количество дней в работе с момента поверки | «d» - значит «дни» | ||
7. значение импульса | литр/импульс | ||
8. номер клиента (свободно определяемый) | дополнительная информация «M n» для определения местонахождения | ||
9. адрес Bus | 1 … 250 | ||
10. серийный номер | семь цифр без года поверки | ||
Статисти-ческий режим А3 | 1. количество тепла за предпоследний год с показаниями | попеременно каждые 2 секунды | |
2. количества тепла за последние отдельно взятые 12 месяцев с датами | попеременно каждые 2 секунды | ||
Расчетный режим А4 | 1. максимальная энергия 1 час | в кВт с добавлением «max» | |
2. максимальный расход 1 час | в м/ч с добавлением «max» | ||
3. максимальная энергия относительно предыдущей даты считывания | попеременно с предыдущей датой считывания | ||
4. максимальный расход относительно предыдущей даты считывания | попеременно с предыдущей датой считывания |
1.2.4. Передача данных
· Открытый коллектор или герметичный контакт ………………………….
· По шине M-Bus, согласно протокола EN 1434-3. Доступная информация: серийный номер, энергия(energy), показания, снятые в заданные дни, расход, мощность, температура на входе и выходе, разница температур (∆t).

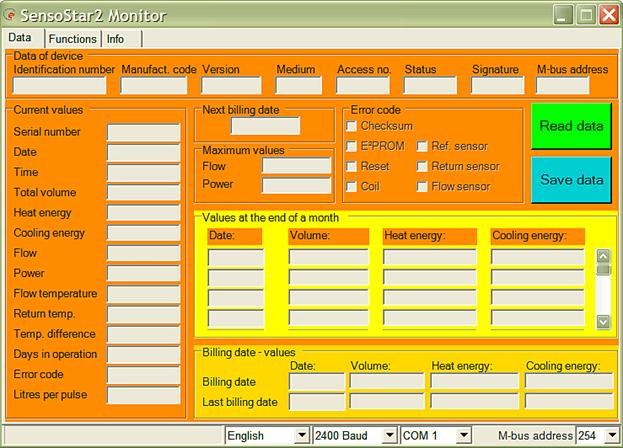

· Инфракрасный порт и программное обеспечение (SensoStar2 Monitor), позволяющие пользователю отобразить и загрузить всю информацию с устройства.
1.2.5. Технические характеристики вычислительного блока
Диапазон температур | ˚С | 5 … 150 |
Разница температур | К | 3 … 100; 2 … 100 для постоянно прикрепленных термодатчиков |
Температура окружающей среды | ˚С | 0 … 55 |
Минимальная разница температур | К | 0,2 |
Порог чувствительности | ˚С | 0,01 |
Частота измерений | Динамический контролируемый (управляемый) цикл: 20 … 120 секунд | |
Значение импульса | Литр/импульс | 0,001 … 10,000; максимум 2 Гц (герца) |
Дисплей | ЖК: 7-ми разрядный + дополнительные символы | |
Единицы величины | кВт/ч, м³, кВт, МВт……. | |
Интерфейсы | Оптический интерфейс (M-bus протокол) Дополнительно: M-bus, импульсный выход, аналоговый выход | |
Питание | Батарея на 3 вольта литиевая, mind. 6 лет; дополнительно: питание 230 вольт, 50 герц | |
Хранение информации | EEPROM(ЭСППЗУ - электрически стираемое программируемое постоянное запоминающее устройство, ЭСППЗУ, электрически стираемая память) , шесть раз в день | |
Даты считывания показаний | Ежегодное считывание показаний в установленную дату, значения за 12 месяцев | |
Хранение максимальных значений | Для расхода и мощности | |
Тип(класс) защиты | IP 54 | |
Электромагнитная совместимость (EMC) | Класс С в соответствии с EN 1434 | |
Размеры | мм | Д*Ш*В : 134*93*41 |
Температура внешней среды | °С | 5 … 55 |
Температурный диапазон | °С | 1 … 130 |
Температурная разница | K | 3 … 100 |
Источник электропитания | 3V, литиум | |
Период эксплуатации | год | 6 + 1 (10 + 1 опционально) |
Хранение данных | ЭСППЗУ, ежедневно | |
Дисплей | 8-ми разрядный дисплей | |
Интерфейс | Инфракрасный | |
M-bus – опционально | ||
Выходной сигнал импульсного типа – опционально | ||
1.2.6. Термодатчики
Термодатчики
Платиновый измерительный резистор | Одобренные типы датчиков Pt100 и Pt500, соответствуют DIN IEC 751 |
Длина соединяющих проводов (Длина кабеля) | Длина: до 3 метров в 2-ух проволочной До 10 метров в 4-ёх проволочной |
Тип установки | Установка непосредственно в шаровый кран или в температурный рукав |
Датчик расхода (опция)
Производительность (отдача) | Альтернативно (на выбор): механический или электронный |
Принцип работы | Альтернативно (на выбор): механический или ультразвуковой |
Номинальные размеры | От Qn 0,6 до 400 м³/ч |
Тип | 0,6 | 1,5 | 2,5 | |
Датчик расхода | ||||
Номинальный расход | м³/ч | 0,6 | 1,5 | 2,5 |
Максимальный расход | м³/ч | 1,2 | 3,0 | 5,0 |
Номинальное давление | бар | 10 | ||
Минимальный расход – горизонтально | л/ч | 3,5 | 7 | 10 |
Минимальный расход - вертикально | 4 | 7 | 10 | |
Температурный диапазон | °С | 15 … 90 | ||
Расположение установки | Любое | |||
Термодатчики | ||||
Тип | Платиновый прецизионный резистор | |||
Способ соединения | 2-ух проводной способ | |||
Диаметр | мм | 5,0 (5,2 – опционально) | ||
Длина кабеля | мм | 1,5 (3,0 - опционально) |
Характеристика батареи
|
