СЧИТЫВАТЕЛЬ
единых карт оплаты универсальных услуг связи
Ритм КУ-2
Руководство по эксплуатации
Меры безопасности
Установку и извлечение SAM-модуля производить только в отключенном состоянии.
1. Назначение
Считыватель «Ритм КУ-2» предназначен для обеспечения аппаратно-программного сопряжения персонального компьютера с SAM-модулем и картами оплаты универсальных услуг связи.
2. Комплектность
Блок аутентификации …………… 1 шт,
Картоприемник ………………...… 1 шт,
Кабель USB ………….………...… 1 шт,
Кабель «КУ-2»……….………...… 1 шт,
Дискета (или CD) с драйвером. 1 шт,
Описание функций DLL ………... 1 на партию.
3. Технические характеристики
3.1. Технические характеристики Считывателя «Ритм КУ-2»:

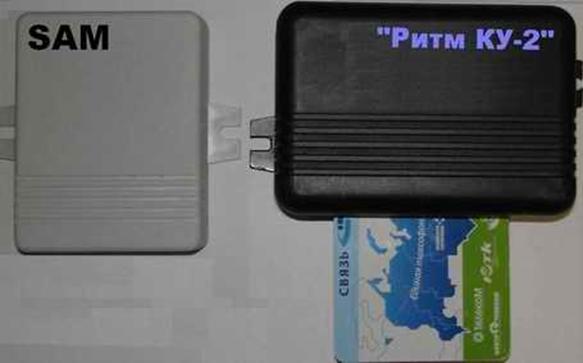

· Конструкция: отдельные пластмассовые корпуса для SAM-модуля и картоприемника.
· Разъем сопряжения с компьютером – USB МГц).
· Питание – с разъема USB.
· Ток потребления, не более - 50мА,
· Разъем картоприемника – в соответствие ISO 7816-2.
· Габариты блока аутентификации - 60х450х26мм.
· Габариты картоприемника - 90х60х30мм.
· Диапазон рабочих температур от –40°С до +50°С.
3.2. Выполняемые функции
Считыватель обеспечивает:
§ считывание идентификационной информации с SAM-модуля,
§ проведение активной аутентификации карты оплаты универсальных услуг связи,
§ уменьшение счетчика карты оплаты на заданное количество единиц.
§ считывание из SAM-модуля всей информации по транзакциям.
Подробное описание функций см. Описание функций UPS_RITM2.
4. Порядок работы
4.1. Скопировать файл ups_ritm2.dll в системную папку драйверов.
4.2. Установить SAM-модуль в блок аутентификации считывателя.
4.3. Соединить кабелем «КУ-2» блок аутентификации с картоприемником.
4.4. Подключить кабелем USB блок аутентификации к USB разъему компьютера.
5. Условия транспортирования и хранения
Считыватели могут транспортироваться всеми видами транспорта и храниться при температуре от –40°С до +70°С при защите их от механических повреждений и атмосферных осадков.
6. Свидетельство о приемке
Считыватель "Ритм КУ-2" заводской номер ____________
Дата выпуска _____________ Штамп ОТК _________________
Дата продажи ____________ ___________________________
(подпись или штамп продавца)
Адрес изготови, Москва, ул. 2-я Институтская, дом 2/10.
т. (4
www. ***** e-mail: *****@***ru
7. Гарантии изготовителя
Изготовитель гарантирует нормальную работу Считывателя «Ритм КУ-2» при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 6 месяцев с даты продажи.
