Терморезисторы

с отрицательным ТКС

NTC THERMISTORS WITH DIRECT HEATING




ОЖО.468.254 ТУ ТР-4

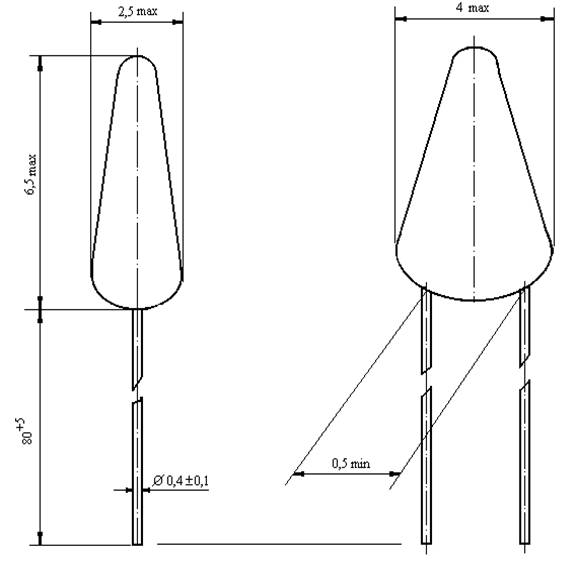

Терморезисторы прямого подогрева с отрицательным ТКС ТР-4 - остеклованные монолитные, защищенные, изолированные, предназначенные для использования в сигнализаторах уровня жидкости, измерения и регулирования температуры, а также для температурной компенсации элементов электрической цепи.

Терморезисторы изготовляют в климатическом исполнении В по ГОСТ В 20.39.404-81.



1. Верхняя частота диапазона, в которой отсутствуют резонансные частоты – 5000 Гц.

2. Значение растягивающей силы – 5,0 Н (0,5 кгс).

3. Изоляция терморезисторов сохраняет электрическую прочность при напряжении 100 В.

4. Сопротивление изоляции терморезисторов между соединенными вместе выводами и корпусом терморезистора не менее – 500 МОм.

5. Способ крепления терморезисторов при воздействии механических факторов – за корпус

с закреплением выводов по всей длине.

Технические характеристики:

1. Номинальное сопротивление терморезисторов при температуре 25°C - 1 кОм;

2. Допускаемое отклонение сопротивления - ±20%;

3. Температурный коэффициент сопротивления α от минус –1,8 до минус –2,2% на I°C;

4. Постоянная В - от 1600 до 1960 К;

5. Максимальная мощность рассеяния терморезисторов при температуре 25°C - 90мВт;

6. Допустимая мощность рассеяния терморезисторов при температуре 250°C - 0,4мВт;

7. Изменение сопротивления терморезистора в течение минимальной наработки

- не более ±10%;

8. Диапазон рабочих температур - минус –60…+250°C;

9. Масса не более - 0,3г.

Требования по надежности:

1. Минимальная наработка – 20000ч;

2. Минимальный срок сохраняемости – 15 лет.


Дополнительные указания по эксплуатации:

1. Электрическое соединение выводов осуществляется с помощью сварки на расстоянии

- не менее 5 мм от торца корпуса терморезистора.

2. Допускается эксплуатация терморезисторов в авиационном топливе.

3. Значение низшей резонансной частоты терморезисторов - выше 10000 Гц.

4. Коэффицмент энергетической чувствительности не менее 0,15 мВт.

5. Постоянная времени - не более 3 с.

6. Коэффициент рассеяния - не менее 0,3 мВт/°C.

7. В течение минимальной наработки, допускается кратковременная ( до 300 ч ) эксплуатация терморезисторов при температуре 300°C, при этом постоянная В сохраняет свои значения в указанных пределах.

8. Максимальная мощность рассеяния терморезисторов при температуре 300°C состовляет - 0,1 мВт.

9. Максимальная мощность, подаваемая на терморезистор в момент включения источника питания не должна превышать 3 Рmax при температуре 25°C.

Пример условного обозначения:

Терморезистор ТР-4 ОЖО.468.254 ТУ
