Назначение Измеритель-регулятор температуры ТРМ138 предназначен для измерения, регистрации и регулирования температуры либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ. Функциональные возможности
|
|
Функциональная схема регулятора температуры

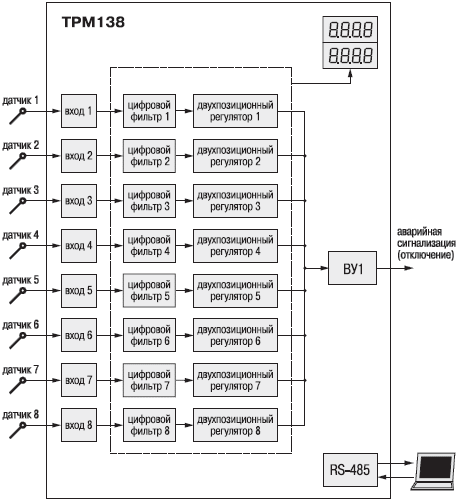

| Функциональная схема регулятора температуры ТРМ138 с восемью входами для подключения датчиков температуры, 8-ю устройствами сравнения, формирующими сигнал «Авария», и одним выходным устройством (аналог УКТ38). |

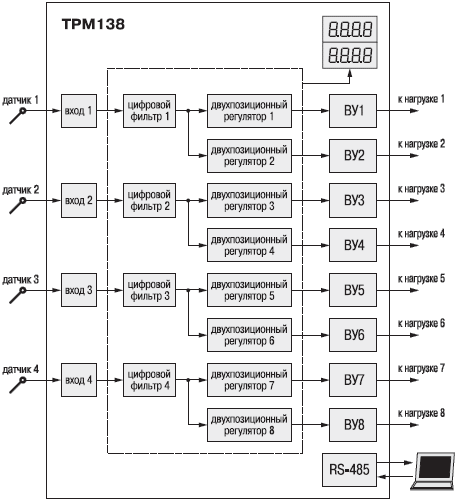

| Функциональная схема регулятора температуры ТРМ138 с четырьмя входами для подключения датчиков температуры, 8-ю устройствами сравнения, формирующими сигнал управления и 8-ю выходными устройствами (аналог ТРМ34). |

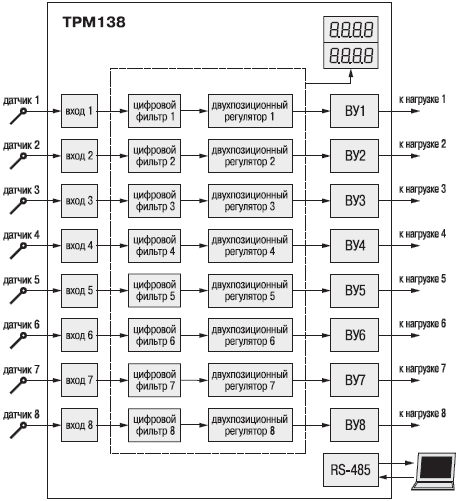

| Функциональная схема регулятора температуры ТРМ138 с восемью входами для подключения датчиков температуры, 8-ю устройствами сравнения, формирующими сигнал управления и 8-ю выходными устройствами (аналог ТРМ38). |

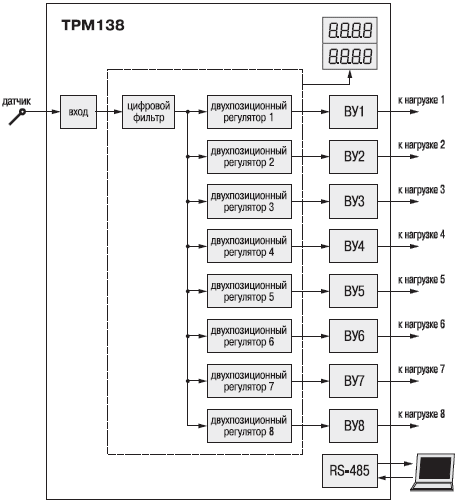

| Функциональная схема регулятора температуры ТРМ138 с одним входом для подключения датчика температуры, 8-ю устройствами сравнения, формирующими сигнал управления и 8-ю выходными устройствами. |
Входы регулятора температуры
К восьми входам регулятора температуры ТРМ138 могут быть подключены датчики температуры разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.
Для измерения температуры ко входам подключают:
- термопреобразователи сопротивления ТСМ 50М/100М, ТСП 50П/100П; термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТВР(А-1).
Для измерения других физических величин (давления, расхода, влажности и т. д.) могут быть использованы датчики температуры с унифицированным выходным сигналом
- тока 0...5 мА, 0...20 мА, 4...20 мА; напряжения 0...50 мВ, 0...1 В.
Блок обработки данных
Предназначен для обработки входных сигналов (цифровой фильтрации, коррекции и масштабирования), вычисления дополнительных математических величин, индикации измеренных параметров и формирования управляющих сигналов.
Вычисление дополнительных величин
Прибор позволяет вычислять и поддерживать средние значения по двум, трем, четырем, пяти, шести, семи или восьми входам, а также разности измеренных величин. Вычисленное или измеренное значение подается на входы одного или нескольких логических устройств (ЛУ) для дальнейшей обработки и выдачи управляющих сигналов.
Логические устройства
Блок обработки данных ТРМ138 включает в себя восемь логических устройств (ЛУ).
На сегодняшний день пользователь может задать следующие режимы работы логических устройств:
· устройство сравнения – ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой;
· регистратор – ЛУ выдает аналоговый сигнал в диапазоне 4...20 мА, пропорциональный значению измеряемого параметра.
Для работы в режиме регистратор для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр–ток 4...20 мА»
В ближайшее время к возможностям ТРМ138 будет добавлена еще одна — режим ПИД-регулятора, при котором осуществляется точное поддержание заданного значения параметра при помощи соответствующего выходного устройства.
К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.
Выходные устройства
В приборе в зависимости от заказа могут быть установлены в любой комбинации следующие выходные устройства (ВУ):
- реле 4 А 220 В; транзисторные оптопары n–p–n-типа 200 мА 40 В; симисторные оптопары 50 мА 300 В; ЦАП «параметр–ток 4...20 мА».
Любое ВУ может управляться оператором кнопками, расположенными на передней панели.
Любое реле может выполнять функции аварийного, что задается программным путем.
Интерфейс связи с ЭВМ
Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема и информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.
Через этот интерфейс прибор может передавать текущее значение измеренных величин, принимать команды на изменение уставок и состояния выходных устройств. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.
Конфигурации регулятора температуры
В настоящее время созданы и выпускаются конфигурации прибора, аналогичные по своим функциям приборам УКТ38, ТРМ34 и ТРМ38 (см. с. 67–68). Кроме того, создана новая конфигурация, обеспечивающая контроль одного датчика температуры и поддержание по двухпозиционному (вкл./выкл.) закону восьми независимых уставок.
Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.
