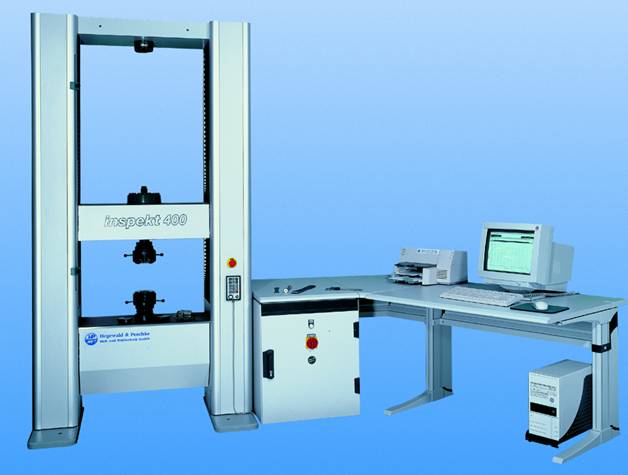

Универсальная испытательная машина

inspekt 400 кН



Технические характеристики

inspekt 400 кН

Механическая конструкция

2 шарико-винтовые пары, 2 направляющие стойки с хромированными пластинами, привод с АC- серводвигателем, шпиндель и стойки с гофрированным кожухом, жесткость машины 380 кН / мм

Одна рабочая зона (до номинальной нагрузки)

Ширина рабочей зоны: 750 мм (расширение по запросу)

Рабочий ход (без захватов): 1320 мм (удлинение по запросу)

Стандартные функции (с ПК)

Режим управления: автономный или ПК-контроль

Программируемый контроль нагрузки, перемещения или удлинения

Защита от перегрузки, автоматическая калибровка

Программа диагностики

Детектор обрыва образцов, функция возврата

Индикация перемещения и усилия на дисплее

Нагрузка

400 кН

Скорость испытания

0,001-250 мм / мин

Скорость возврата

250 мм / мин

Диапазон измерения силы

В диапазоне от 0,4-100% от мощности силоизмерителя 1-ого класса (по выбору погрешность 0,5)

Разрешение измерения силы

+/-120.000 разрядов при 20 миллисекунд времени суммирования (стандарт) /

+/- 400.000 разрядов на 250 миллисекунд

Измерение перемещения

Нарастающий квадратный входной сигнал с контролем датчика, сохранение позиций траверсы

Разрешение измерения перемещения

< 0,005 микрон

Интерфейс

RS 232

Интервал обработки данных

50 Гц (стандарт) / по выбору 500 Гц со специальным программным внешним модулем

Дополнительные каналы

Установка до 7 дополнительных устройств с аналоговым (цифровым) входом (выходом), +/- 10 В, плата устройства защиты

Параметры питания

3 фазы / пятипроводная система / 400 Вт / 50 Гц / (TN –сеть) 7,5 кВт, 4-х метровый кабель со штекером 16СЕЕ на шкафе управления, (FI= I ∆N500 мА)

Габариты

Рама: (1250 х 900 х 2450) мм

Шкаф управления: (600 х 900 х 750) мм

Масса

Рама: 2050 кг

Шкаф управления: 95 кг

Уровень шума

Макс.65 дБ

По выбору дополнительное оборудование

-силоизмерикН

-механические и гидравлические захваты для испытаний на растяжение

- плиты для испытаний на сжатие, приспособления на изгиб, специальные приспособления, внешние устройства измерения

-ПК (стандарт), операционная система Windows 2000/XP

-версии программного обеспечения ЛабМастера :BLUE / BASIC / SCIENCE

Переходник

Стандарт

Для гидравлических захватов

соединительный фланец снизу

соединительный фланец вверху

Для механических захватов

переходник М64х4 внизу

переходник М64х4 вверху

альтернатива

По запросу
