КИИС ЦОД |
1.1
Уважаемые господа!
1. Заказчик – , 630099 г. Новосибирск, ул. Орджоникидзе д.32, проводит открытую конкурентную процедуру запроса предложений, по результатам которой будет определен поставщик и приглашает подавать свои предложения для заключения договора на разработку проекта в соответствии с Техническим заданием (Приложение ).
При получении от Вас предложения с условиями, равными условиям других поставщиков, мы оставляем за собой право обратиться к Вам с приглашением, явиться на переторжку (снижение цен без изменения иных условий поставки), а также с запросом дополнительных сведений и документов.
2. Рассматриваться будут предложения, полученные нами до 12.00 часов московского времени 01/07/2009г.
3. Поступившие предложения будут оцениваться по следующим критериям:
- цена работ;
- срок исполнения;
4. Существенные условия:
- Предоплата не более 50%.
5. Ваши предложения размещать на МТС «Фабрикант»: http://www. *****.
6. В случае признания Вашего предложения лучшим из представленных Вам будет направлен запрос на проект договора, а также на предоставление уставных документов.
7. Настоящий запрос предложений не является офертой или публичной офертой. Данная процедура запроса не является процедурой проведения конкурса.
Исп.:
тел. (3факс (3
e-mail: *****@***ru
Приложение
УТВЕРЖДАЮ Главный инженер ______________ «___» ___________2009 г. |
КОМПЛЕКС ИНФОРМАЦИОННЫХ И ИНЖЕНЕРНЫХ СИСТЕМ
ЦЕНТРА ОБРАБОТКИ ДАННЫХ
(КИИС ЦОД)
ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
на 11 листах
СОГЛАСОВАНО Заместителю директора по развитию по IT Сибирьэнерго» ______________ «___» ___________2009 г. | СОГЛАСОВАНО Начальник отдела ИиТС ______________ «___» ___________2009 г. |
Содержание
1 Перечень принятых сокращений.. 3
2 Общие сведения.. 3
3 Назначение и цели КИИС. 3
4 Характеристики объектов автоматизации.. 3
5 Общие требования к архитектурным и инженерным решениям ЦОД.. 4
6 Требования к КИИС ЦОД.. 4
6.1 Требования к составу КИИС ЦОД.. 4
6.2 Требования к кабельной системе передачи данных. 4
6.3 Требования к системе бесперебойного электропитания. 5
6.4 Требования к заземлению... 6
6.5 Требования к системе кондиционирования воздуха.. 6
6.6 Требования к системе каналов кабельных коммуникаций.. 7
6.7 Требования к системе охранной и тревожной сигнализации.. 8
6.8 Требования к системе охранного телевизионного наблюдения. 8
6.9 Требования к системе контроля и управления доступом (СКУД) 9
6.10 Требования к системе газового пожаротушения (АСПТ) 10
6.11 Требования к надежности.. 10
6.12 Требования к эксплуатации, техническому обслуживанию, ремонту и хранению... 10
7 Порядок приемки и контроля работ. 10
8 Требования к документированию... 11
Перечень принятых сокращений
АСПТ - | Автоматическая система пожаротушения |
ГПТ- | Газовое пожаротушение |
ЗИП - | Запасные инструменты и приборы |
ИБП - | Источник бесперебойного питания; |
КИИС - | Комплекс информационных и инженерных систем; |
КСВЭ- | Кабельные сети выделенного электропитания; |
КСОЭ- | Кабельная система общего электропитания; |
ЛВС - | Локальная вычислительная сеть; |
НСД - | Несанкционированный доступ; |
СКУД - | Система контроля и управления доступом; |
СКС - | Структурированная кабельная система; |
ТШ - | Телекоммуникационный шкаф; |
ЦОД - | Центр обработки данных; |
ЦТШ - | Центральный телекоммуникационный шкаф; |
Общие сведения
Настоящее техническое задание определяет требования к проектированию комплекса информационных и инженерных систем (КИИС) центра обработки данных (ЦОД) в здании.
Наименование заказчика – (далее Заказчик)
Сроки выполнения проектных работ:
Начало: июль 2009 года.
Окончание: август 2009 года.
Порядок финансирования определяется договором, заключаемым между ОАО «СибирьЭнерго» и исполнителем.
Назначение и цели КИИС
КИИС ЦОД предназначен для создания единой программно-аппаратной инфраструктуры, обеспечивающей возможность построения автоматизированной системы Заказчика, а также для реализации ряда технологических и функциональных процедур.
КИИС ЦОД должен располагается в подразделении – 4;
Основными целями создания КИИС являются:
· организация надежного и качественного электроснабжения оборудования ЦОД;
· обеспечение требуемых для нормального функционирования оборудования ЦОД климатических параметров;
· обеспечение надежной защиты материальных ценностей и информации ЦОД от пожаров;
· обеспечение контроля физического доступа до материальных ценностей и информации, находящейся в ЦОД;
· создание системы каналов кабельных коммуникаций внутри помещения ЦОД;
Характеристики объектов автоматизации
Предприятие включает в себя объекты автоматизации указанные в п.3, которые размещаются на охраняемой территории. Параметры помещений ЦОД приведены в Таблица 1.
Таблица 1. Параметры помещений ЦОД
Адрес объекта | Назначение | Этаж | Размеры помещения ЦОД (ВхШхГ), м | Материал Стен | Несущая способность перекрытия помещения, кг/м2 |
4 | ЦОД (основное) | Подвал | 3,25x6,01x3,73 | Бетон | 2000 (фундамент здания) |
4 | ЦОД (тамбур) | Подвал | 3,25x3,50x2,47 | Бетон | 2000 (фундамент здания) |

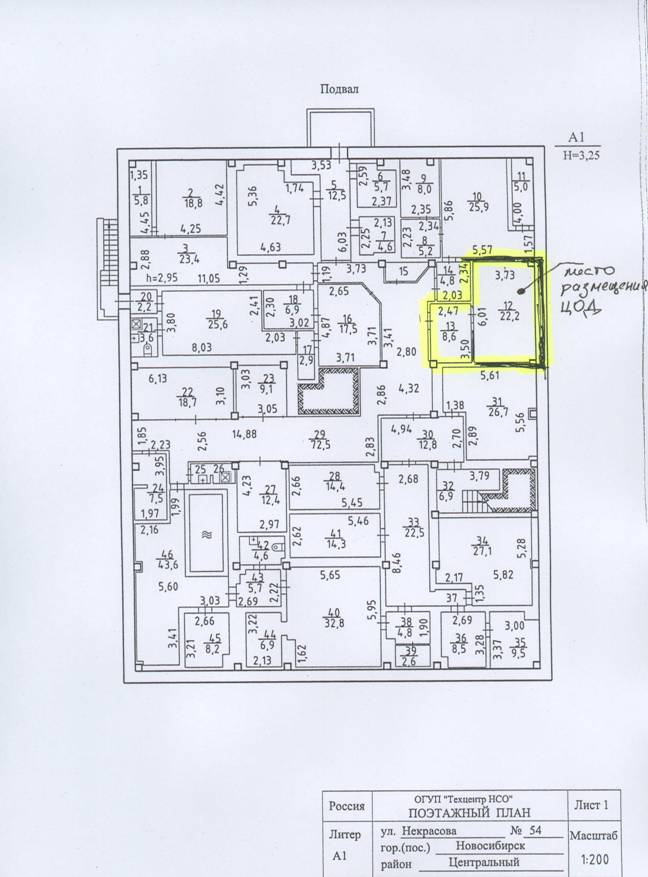

Планы помещений ЦОД приведены в Приложении №1 к данном документу. Объекты имеют необходимую строительную готовность.
Общие требования к архитектурным и инженерным решениям ЦОД
Предлагаемое решение должно быть без применения фальшпола.
Материалы, применяемые для отделки стен и потолков помещений ЦОД, следует предусматривать из несгораемых или трудносгораемых материалов.
Облицовку стен и потолков выполнять из материалов, не выделяющих пыль.
При проектировании инженерных и информационных систем ЦОД должны быть выполнены следующие требования:
· Прокладка кабелей всех инженерных систем через перекрытия, стены, перегородки ЦОД должна осуществляться в отрезках несгораемых труб с соответствующей их герметизацией несгораемыми материалами.
· Освещение должно быть выполнено в соответствии с СанПиН.
Требования к КИИС ЦОД
Требования к составу КИИС ЦОД
КИИС ЦОД, в соответствии с требованиями СН 512-78 «Инструкция по проектированию зданий и помещений для электронно-вычислительных машин» редакции 2000 г., должен включать в себя следующие системы:
Инженерные системы, в том числе:
· кабельную систему передачи данных;
· систему бесперебойного электропитания;
· плита заземления, подключаемая к существующей заземляющей шине здания;
· систему обеспечения климатических параметров (кондиционирование);
· система каналов кабельных коммуникаций;
системы обеспечения технической безопасности, в том числе:
· систему газового пожаротушения;
· систему охранной сигнализации (подключение к уже существующей системе здания);
· систему оповещения людей о пожаре (подключение к уже существующей системе здания);
· систему охранного и технологического видеонаблюдения (подключение к уже существующей системе здания);
· собственную систему климат-контроля, протечек воды и управления доступом СКУД.
Требования к кабельной системе передачи данных
Система физических каналов связи между активным оборудованием ЦОД должна строиться на базе рекомендаций международного стандарта ISO/IEC 11801:2002 на кабельные системы и состоять из следующих подсистем.
Кабельная система передачи данных ЦОД должна включать в свой состав:
· Центральный телекоммуникационный шкаф (ЦТШ) с кроссовым оборудованием кабельной системы, предназначенный для обеспечения централизованного выполнения коммутаций серверного и активного оборудования ЦОД. Количество: 1 шт. Тип: APC NetSheller SX (AR3100);
· Телекоммуникационные шкафы для установки активного оборудования ЦОД. Количество 4 шт. Тип: APC NetSheller SX (AR3100);
· Коммутационное оборудование;
· Физические каналы связи.
Кабельная система должна иметь физическую топологию типа «звезда».
В качестве физических каналов связи кабельная система должна использовать многомодовый оптоволоконный кабель с диаметром светопроводящего стержня 50 мкм и 4-парный медный кабель неэкранированная витая пара категории 6A. Количество и тип физических каналов приведен в Таблица 2.
Таблица 2. Физические каналы связи
Телеком-муникационные шкафы ЦОД | ЦТШ | ||
Каналов связи на основе неэкранированная витая пара категории 6A | Каналов связи на основе многомодового оптического кабеля | Каналов связи на основе одномодового Оптического кабеля | |
ТШ1 | 48 | 8 | |
ТШ2 | 48 | 8 | |
ТШ3 | 48 | 8 | |
ТШ4 | 48 | 8 | |
Существующее оборудование сети передачи данных | 48 | 8 | 8 |
Кабели должны прокладываться в металлическом лотке над телекоммуникационными шкафами.
Должны быть предусмотрены информационные розетки, установленные в тамбурном помещении и содержащие два модульных разъема, один из которых предназначен для подключения компьютера, другой – для подключения телефона и расположенных по периметру помещения тамбур ЦОД в количестве - 4. Подключение данных розеток выполнять к кроссовому оборудованию в ЦКШ. Информационные розетки следует устанавливать в ПВХ коробе необходимого сечения, короб должен иметь дополнительную секцию для прокладки кабелей систем электропитания.
В качестве коммутационного оборудования для медных кабелей должны быть использованы 24-портовые коммутационные панели, для оптоволоконных кабелей должны использоваться оптические распределительные полки с разъемами типа «SC». Для всех типов распределительного оборудования должны быть предусмотрены кабельные организаторы.
Коммутационное оборудование должно устанавливаться в 19-дюймовые монтажные шкафы.
Кабельная система должна быть разработана с учетом возможности развития и модернизации системы, совместимости технических решений с будущим оборудованием и технологиями. При создании системы должен быть учтен достаточный запас для возможности расширения, как функциональных возможностей, так и количественных характеристик на 25%.
Требования к системе бесперебойного электропитания
Система бесперебойного электропитания должна обеспечить выполнение следующих функций:
· обеспечение электропитания центрального (основного) оборудования при отсутствии внешнего питания в составе:
o Оборудование серверной части ЦОД;
o Активное оборудование ЛВС;
o Оборудование систем технической безопасности;
o Климатическое оборудование, кондиционеры;
· защиту активного от импульсных помех внешней электросети;
· поддержку напряжения питания в пределах номинальных значений.
· Вносимый КСВЭ в питающую сеть коэффициент нелинейных искажений (КНИ) не более 5%.
Для электропитания активного оборудования устанавливаемого не в телекоммуникационные шкафы необходимо предусмотреть установку силовых розеток с заземляющим ламелем.
Для питания оборудования устанавливаемого в телекоммуникационные шкафы, в составе шкафов предусмотреть розеточные панели распределения питания. Для каждого телекоммуникационного шкафа должно быть предусмотрено установка не менее 2-х розеточных панелей подключенных к разным фазам. Электропитание оборудования содержащего несколько источников питания выполнять с разных фаз.
Тип оборудования, устанавливаемого в телекоммуникационные шкафы ЦОД, а также его мощность приведена в Таблица 3. Потребление систем технической безопасности приведено в Таблица 4.
Таблица 3. Состав оборудования ЦОД
Номер ТШ | Суммарная усредненная установленная мощность на шкаф, кВт | Максимальная установленная мощность на шкаф, кВт |
ТШ1 | 6 | 12 |
ТШ2 | 6 | 12 |
ТШ3 | 6 | 12 |
ТШ4 | 6 | 12 |
ЦТШ | 2 | 4 |
Таблица 4. Электропотребление систем технической безопасности
Система | Суммарная установленная мощность, кВт |
Контроль доступа | питание от существующей системы APC Silcon DP380E |
Система ГПТ | питание от существующей системы APC Silcon DP380E |
Охранная сигнализация | питание от существующей системы APC Silcon DP380E |
Видеонаблюдение | питание от существующей системы APC Silcon DP380E |
Система бесперебойного питания должна быть APC Symmetra PX2 (SY48K48H-PD).
Система бесперебойного питания ЦОД должна быть подключена вторым контуром в существующую систему бесперебойного питания вычислительной сети здания APC Silcon DP380E.
Требования к заземлению
Для заземления оборудования ЦОД должна быть выполнена система защитного заземления в соответствии со следующими требованиями:
· заземляющий кабель должен прокладывается непосредственно от главной заземляющей шины здания к шине заземления в ЦОД;
· сопротивление в точке подключения к шине заземления серверной (кроссовой) должно быть не более 4 Ом.
· Заземляющий провод в 3-х штыревой розетке для систем КСВЭ и КСОЭ должен быть соединен с системой защитного заземления.
· Разность потенциалов между двумя точками подключения заземления не должна превышать 1 В (стандарт EN 50173).
К системе заземления должны быть подключены:
· Телекоммуникационные шкафы;
· Металлические корпуса оборудования ЦОД, имеющие наружный заземляющий контакт;
· Металлические лотки и кабельпроводы;
Требования к системе кондиционирования воздуха
Система кондиционирования предназначена для обеспечения требуемых для нормального функционирования оборудования ЦОД климатических параметров.
Система кондиционирования должна размещаться в ЦОД и вспомогательных помещениях и обеспечивать согласно СН 512-78 в холодный и теплый периоды года температуру, относительную влажность в рабочей зоне в соответствии с нормативными документами и расчетными характеристиками оборудования ЦОД.
Система кондиционирования должна эффективно отводить до 26 кВт запроектированного тепла выделяющегося внутри ЦОД, поддерживая в самых горячих точках холодных коридоров Температуру воздуха в пределах 18-25°С (оптимальная – 20-22°С на уровне 1.5 м от уровня пола и относительную влажность 45%-60% не зависимо от внешних погодных условий в интервале температур наружного воздуха -35°С / +40°С и влажности 0-100%;
Максимально допустимая скорость изменения температуры в ЦОД должна быть не более 5°С в час.
Система кондиционирования должна быть построена на базе 2-х кондиционеров APC серии InRow RP с контролем влажности (ACRP102).
В системе кондиционирования должна присутствовать функция поддержания необходимого уровня влажности воздуха.
Кондиционеры должны оборудоваться датчиками утечки;
Кондиционеры должны иметь встроенные пылевые фильтры, обеспечивающие параметры очищения воздуха в соответствии со стандартом HF-1 (MERV 1).
Агрегаты системы кондиционирования должны иметь функцию автоматического возобновления работы при случайном нарушении электропитания и его последующем восстановлении.
Охлаждение оборудования ЦОД должно осуществляется в режиме рециркуляции.
Для охлаждения оборудования машинного зала ЦОД применить схему внутрирядной установки кондиционеров, при которой кондиционеры размещаются в ряду со стойками и напрямую забирают воздух сзади из горячего коридора подавая его вперед в холодный, равномерно по всей высоте стойки.
Производительность системы кондиционирования воздуха должна обеспечивать фактическую холодильную мощность, превышающую или равную суммарному тепловыделению технологического оборудования в зоне его размещения с учётом обеспечения резервирования на уровне ряда.
Энергоснабжение кондиционеров должно быть от существующей системы бесперебойного электропитания здания Silcon DP380E.
Требования к системе каналов кабельных коммуникаций
Система каналов кабельных коммуникаций предназначена для выполнения прокладки слаботочной и силовой проводки внутри помещения ЦОД для следующих систем:
· кабельной системы передачи данных;
· освещения;
· системы охранной сигнализации;
· системы газового пожаротушения;
· системы оповещения людей о пожаре;
· системы охранного и технологического видеонаблюдения;
· системы контроля и управления доступом (СКУД).
Система каналов кабельных коммуникаций должна состоять из:
· Металлических лотков;
· Декоративных коробов;
· Закладных элементов для межкомнатных перегородок;
· Устройств вывода кабелей из пространства фальшпотолка.
Система каналов кабельных коммуникаций в помещении ЦОД должна располагаться преимущественно в пространстве фальшпотолка.
Система каналов кабельных коммуникаций должна быть раздельной для слаботочной и силовой кабельной проводки.
Система каналов кабельных коммуникаций должна быть выполнена на базе:
· Металлических лотков – для скрытых зон (фальшпотолок);
· Декоративных коробов – для открытой зоны ЦОД.
Система каналов кабельных коммуникаций должна иметь не менее 30% запаса на расширение.
Система каналов кабельных коммуникаций должна обеспечивать:
· недоступность непосредственного (без вскрытия закладных и кабельных каналов) доступа к кабелям;
· надежную защиту кабелей от внешних воздействий;
· возможность прокладки по разным трассам основных и резервных кабелей;
· соответствие требованиям пожарной безопасности;
· иметь современный дизайн и привлекательный внешний вид.
Требования к системе охранной и тревожной сигнализации
Система охранной и тревожной сигнализации предназначена для формирования и выдачи сигналов тревоги в случае несанкционированного проникновения в помещение, находящиеся под охраной.
Система охранной сигнализации должна обеспечить:
· постановку/снятие с охраны помещения ЦОД централизованно, с помощью программно-аппаратных средств;
· оповещение персонала охраны о попытках проникновения в защищаемое помещение;
Для защиты помещения ЦОД от проникновения оборудовать:
· Первым рубежом (периметр помещения): защита дверей на открывание (с использованием магнитоконтактных извещателей);
· Вторым рубежом (объем помещения): защита внутреннего пространства помещения (с использованием пассивных ИК извещателей или извещателей комбинированного типа – ИК+СВЧ).
Шлейфы охранной сигнализации должны быть подключены к существующей системе охранной сигнализации Заказчика или при необходимости к дополнительным расширителям охранных шлейфов того же производителя и того же типа, что и существующие.
Требования к системе охранного телевизионного наблюдения
Система охранного телевизионного наблюдения предназначена для:
· получения, обработки и хранения видеоинформации об обстановке внутри ЦОД;
· обеспечения круглосуточного визуального контроля над действиями персонала;
· для отображения и фиксации тревожной обстановки в охраняемых помещениях, в том числе по сигналам от других систем комплекса.
Система СОТ должна обеспечить выполнение следующих функций:
· автоматическое приоритетное отображение на мониторах зоны, откуда поступил сигнал тревоги или сигнал о срабатывании датчика обнаружения (взлом двери, проникновение в охраняемое помещение, движение на охраняемой территории и т. п.);
· вывод изображений нескольких камер на один монитор в различных режимах;
· формирование сигналов тревоги и привлечения внимания по детектору движения;
· видеозапись изображений от всех установленных камер по заданному алгоритму с указанием времени, даты и номера камеры на каждом изображении;
· приоритетная запись тревожных ситуаций с заранее заданным качеством изображения, позволяющем в большинстве случаев производить идентификацию нарушителей;
· получение качественных изображений в темное время суток (выдать соответствующее строительное задание для системы наружного освещения);
· обеспечить длительность архивации всех событий в системе СОТ не менее 7 суток при соблюдении следующих параметров записи:
o частота записи в дежурном режиме – не менее 1 кадров в сек.;
o частота записи в режиме тревоги – не менее 10 кадров в сек.;
o минимальное разрешение кадра – не менее 480ТВЛ.
Система телевизионного наблюдения должна включать:
· внутренние стационарные видеокамеры цветные;
· пульты управления;
· систему цифровой видеозаписи и архивации;
· мониторы.
Внутренние стационарные камеры должны быть оборудованы кронштейнами и объективами с ручной настройкой фокуса и автодиафрагмой.
Внутренние видеокамеры должны устанавливаться на стенах на уровне не ниже 2,5м или на потолке.
Система цифровой видеозаписи должна обеспечивать круглосуточную запись изображений от всех камер без исключения.
Система видеозаписи должна быть выполнена по модульному принципу и включать цифровые видеорегистраторы, каждый из которых должен обеспечивать запись изображений не менее, чем от 2 видеокамер.
Видеокамеры должны быть подключены к существующей системе телевизионного наблюдения Заказчика или, при необходимости, к дополнительным видеорегистраторам того же производителя и того же типа, что и существующие.
Видеокамеры должны быть установлены в соответствии Таблица 5.
Таблица 5. Количество и характеристики видеокамер
№ п/п | Место установки видеокамеры | Цветная или черно-белая | Температура в месте установки | Освещенность объекта наблюдения | Наличие поворотного устройства | Количество видеокамер |
1 | Помещение ЦОД | Цветная видеокамера | +20-30°С | 1 Лкс | есть | 2 |
Требования к системе контроля и управления доступом (СКУД)
СКУД предназначена для организации санкционированного прохода сотрудников (обслуживающего персонала) в помещение ЦОД и доступа до оборудования, размещенного в ЦОД.
СКУД должна обеспечить выполнение следующих функций:
· проводить идентификацию личности по электронной карте-пропуску;
· организовывать доступ сотрудников в помещение ЦОД;
· управление исполнительными устройствами на входе;
· подачу сигналов «тревога» на пульт поста охраны при попытках несанкционированного прохода;
· открытие или блокировка любых дверей, оборудованных СКУД, с центрального поста охраны, с рабочего места оператора системы, в том числе в режиме «тревоги»;
· регистрация всех событий в системе и действий оператора;
· формирование и выдачу отчетов по событиям, регистрируемым в системе;
· графическое отображение карты объекта и управляемого оборудования;
· при возникновении экстренных ситуаций (пожар и т. п.) разблокирование исполнительных устройств должно осуществляться автоматически или по команде Администратора СКУД.
В состав системы управления доступом сотрудников в помещение ЦОД должно входить следующее оборудование:
· центральное оборудование СКУД;
· центральное оборудование бюро пропусков;
· контроллеры управления доступом;
· считыватели дистанционных карт с расстоянием считывания не ниже 9см, выполненные на базе технологии проксикарт;
· карты доступа дистанционные;
· доводчики дверей;
· электромеханические замки или электромагнитные замки;
· датчики положения двери;
· кнопки выхода.
Организация СКУД ЦОД должна соответствовать Таблица 6.
Таблица 6. Состав СКУД ЦОД
№№ пом. | Наименование Помещения | Контроль доступа на входе | Контроль доступа на выходе | Тип исполнительного устройства |
Тамбур ЦОД | Считыватель | Кнопка | Электромеханический или электромагнитный замок |
Точки прохода должны быть организованы на базе существующей системы контроля и управления доступом Заказчика или при необходимости дополнительных контролеров того же производителя и того же типа, что и существующие.
Все оборудование системы контроля и управления доступом должно быть сертифицировано.
Требования к системе газового пожаротушения (АСПТ)
В соответствии с требованиями НПБ 88-01* помещение ЦОД должно оборудоваться системой газового пожаротушения с обеспечением круглосуточной работы.
Установки должны соответствовать требованиям ГОСТ Р 50969. Исполнение оборудования, входящего в состав установки, должно соответствовать требованиям действующей нормативной документации.
Работа АСПТ должна быть предусмотрена в двух режимах: автоматическом и ручном.
В автоматическом режиме обеспечивается контроль состояния оборудования, слежение за заданными величинами параметров, выявление нештатных ситуаций, программируемая реакция на описанные события, работа по расписанию.
Форма предоставления информации в автоматическом и ручном режимах определяется при разработке системы.
АСПТ должна предусматривать возможность перспективного количественного и качественного расширения системы ПТ и поэтапный ввод в эксплуатацию дополнительных зон контроля и управления без прекращения функционирования имеющихся (ввод дополнительных объектов и систем, разработка новых задач и др.).
Требования к надежности
Надежность КИИС должна обеспечиваться на основе:
· применения высоконадежного и отказоустойчивого оборудования;
· принятия специальных технологических решений, включая резервирование, обеспечивающих высокую отказоустойчивость и живучесть наиболее ответственных и жизненно важных систем КИИС;
· применения унифицированных технических средств как в рамках отдельных систем, подсистем и комплексов, так и КИИС в целом;
· наличием ЗИП достаточной комплектности (в проекте должны быть предусмотрены рекомендации по составу ЗИП).
Надежность кабельных систем должна обеспечиваться применением следующих технических и организационных решений:
· применяемые материалы и оборудование должно обеспечивать требования нормативно-технических документов по пожаростойкости и пожаробезопасности;
· кабели должны прокладывается по возможности в скрытых местах (лотках и коробах);
· для реализации кабельной системы передачи данных должны применяться компоненты категории не ниже 5E медных кабелей и волоконно-оптический кабель;
· в распределительных щитах КСВЭ и КСОЭ должны быть установлены автоматические выключатели необходимых номиналов по одному на каждый силовой кабель.
Надежность системы электропитания должна обеспечиваться применением централизованной системы бесперебойного питания с резервированием. Для противопожарной безопасности должно быть предусмотрено отключение системы бесперебойного питания снаружи с защитой от несанкционированного доступа.
Требования к эксплуатации, техническому обслуживанию, ремонту и хранению
КИИС ЦОД должен функционировать 24 часа в сутки 7 дней в неделю.
В составе входящих в КИИС систем должны включаться средства, обеспечивающие диагностирование и локализацию неисправности (кабельный тестер, сетевой анализатор протоколов и т. п.).
Принципы проектирования и методология создания, а также оборудование и материалы, используемые для кабельных сетей, пожарной и охранной сигнализации, СКУД, системы видеонаблюдения и других систем КИИС должны быть, по возможности, идентичны.
Состав ЗИП должен быть определен на этапе проектирования.
Порядок приемки и контроля работ
Разработка проектных решений КИИС и его частей должно осуществляться в соответствии с данным техническим заданием и исходными данными, предоставляемыми Заказчиком. В случае необходимости представители Исполнителя проводят обследование объекта с участием представителей Заказчика. Результаты проведенного обследования фиксируются в протоколе, подписываемом представителями Заказчика и Исполнителя.
Исполнитель разрабатывает рабочий проект и передает его Заказчику в двух экземплярах: один в виде альбомов и книг, второй в электронном виде.
Заказчик рассматривает предоставленный Исполнителем рабочий проект и утверждает его либо передает Исполнителю замечания к рабочему проекту.
При наличии замечаний рабочий проект должен быть доработан Исполнителем с учетом замечаний Заказчика в согласованные с Заказчиком сроки.
Требования к документированию
Рабочий проект КИИС должен состоять из отдельных томов по числу входящих в него систем. Допускается объединять документацию для нескольких систем в один том. Каждый том проекта должен содержать следующие документы:
· Пояснительную записку;
· Рабочие чертежи основного комплекта;
· Таблицы соединений и подключений (для отдельных систем);
· Спецификацию оборудования, изделий и материалов.
Перечень документации, а также её содержание должны учитывать требования ГОСТ систем СПДС и ЕСКД.
Документация на КИИС и входящие в него системы должна быть передана Заказчику в двух экземплярах: один в виде альбомов и книг, второй в электронном виде.
