Автоматическая дверь
модель SP-280
Инструкция по монтажу и эксплуатации
Содержание
1. Общая информация | …………………………………………… | стр.1 |
2. Свойства | …………………………………………… | стр.1 |
3. Технические характеристики | …………………………………………… | стр.1 |
4. Монтаж | …………………………………………… | стр.2 |
5. Схема электрических соединений | …………………………………………… | стр.6 |
6. Настройки функций контроллера | …………………………………………… | стр.13 |
7. Предупреждения | …………………………………………… | стр.16 |
1. Общая информация
n Автоматическая дверь модели SP-280 работает от электродвигателя постоянного тока, который обеспечивает оптимальную мощность при низком напряжении. При помощи микропроцессорного контроллера можно легко задавать параметры скорости/ширины открывания и закрывания двери и подключать ее к различным системам безопасности. В каретках используются полиуретановые ролики, что существенно снижает уровень шума при работе. При открывании и закрывании датчики определяют приближение людей или предметов, обеспечивая бесперебойную работу двери.
2. Свойства
n На микропроцессорном контроллере имеются прозрачное окошко, в котором расположены два переменных резистора, отвечающих за регулировку скорости открывания и закрывания двери.
n В электродвигателе постоянного тока используется червячная передача.
n Каретки с двойными роликами с полиуретановым покрытием могут использоваться на массивных дверях. Встроенный в балку направляющий рельс обеспечивает плавный ход, а ограничители на каретках предотвращают сбивание створки с рельса.
n В каретках используются подшипники, которые можно легко заменить.
3. Технические характеристики
ТИП ДВЕРИ | Одностворчатая | Двустворчатая |
МОДЕЛЬ | SP-280 (S) | SP-280 (D) |
ВЕС | 170 кг x 1 | 130 кг x 2 |
ОТКРЫВАЕМЫЙ ПРОЕМ | 500 – 3 000 мм | 1 000 – 3 000 мм |
БЛОК ПИТАНИЯ | 220 В переменного тока, 5 А, 50 Гц | |
СПОСОБ УПРАВЛЕНИЯ | Микрокомпьютер | |
ТИП ПРИВОДА | Зубчатый ремень S8M и электродвигатель пост. тока 24В,60Вт | |
СКОРОСТЬ ОТКРЫВАНИЯ | 0.1-0.8 м/с (0.2-1.6 м/с двустворчатая) | |
СКОРОСТЬ ЗАКРЫВАНИЯ | 0.1-0.8 м/с (0.2-1.6 м/с двустворчатая) | |
ВРЕМЯ ЗАДЕРЖКИ В ОТКРЫТОМ ПОЛОЖЕНИИ | 0-5 сек | |
ПИТАНИЕ ДАТЧИКОВ | 24 В постоянного тока |
4. Монтаж
4-1. Монтаж балки привода
4-1-1. Крышка привода
n В качестве крышки привода используется алюминиевый профиль, который защищает механизм автоматической двери от ветра и дождя.

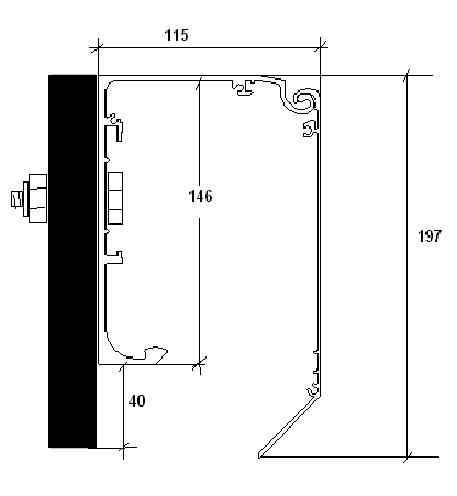

4-1-2. Монтаж балки
n Зафиксируйте балку привода к стене или фасадной конструкции при помощи крепежных винтов так, чтобы нижний край балки находился в 40 мм над верхним краем проема.
4-2. Установка кареток
4-2-1. Положение кареток
n Закрепите каретки к верхней части дверной створки при помощи винтов М8Х25, на расстоянии 60 мм от края створки.

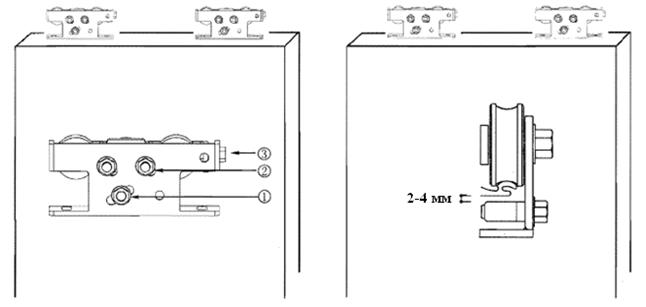

4-2-2. Регулировка высоты створок двери
n Ослабьте винты (2) и (3), затем отрегулируйте двери вверх-вниз, вправо-влево. После установки в правильное положение, затяните винты (2), (3).
n Не забудьте оставить зазор 2-4 мм между ограничителем (1) и рельсом, потом затянуть винт на ограничителе(1).

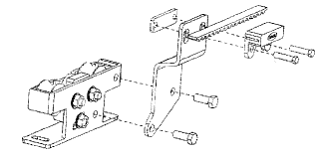

4-3. Установка ремня и ременного замка на каретку
4-3-1. Для одностворчатой раздвижной двери
4-3-2. Для двустворчатой раздвижной двери

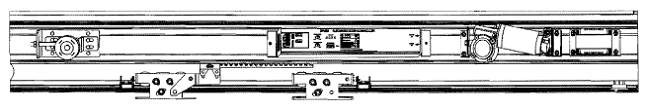

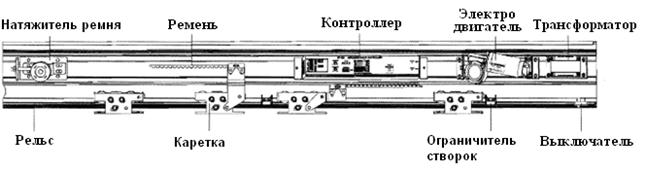

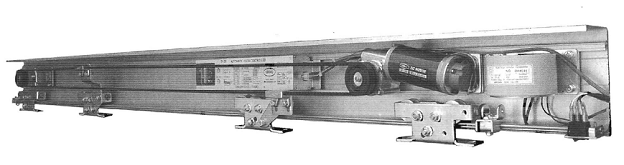

4-4. Схема компонентов в сборе
4-4-1. Для одностворчатой раздвижной двери
4-4-2. Для двустворчатой раздвижной двери
5. Схема внутренних электрических соединений

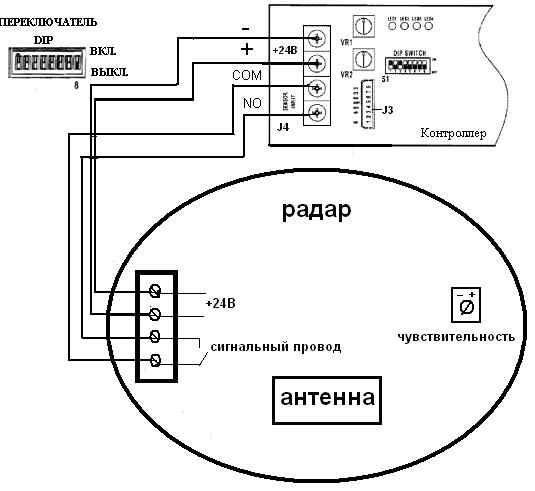

5-1. Радар активатор (схема подключения только радара)
n Внутренний и внешний радары, соединенные параллельно, подключаются к источнику питания и контакту приема сигнала радара на контроллере.
n Установите переключатель в корпусе с восьмиразрядным расположением выводов (типа DIP) в положение ВЫКЛ.
n Отрегулируйте радар:
1)поворачивая антенну вверх-вниз - перемещается зона срабатывания радара;
2)вращая потенциометр по часовой стрелке – увеличивается чувствительность радара, вращая против – уменьшается.
5-2.Кнопочный переключатель (ОПЦИЯ)
n Подсоедините провод кнопочного переключателя (NO контакт) к гнезду контакту приема сигнала радара на контроллере.
n Установите переключатель 8 в корпусе с восьмиразрядным расположением выводов (типа DIP) в положение ВКЛ.
5-3.Предохранительные датчики (фотоэлементы)

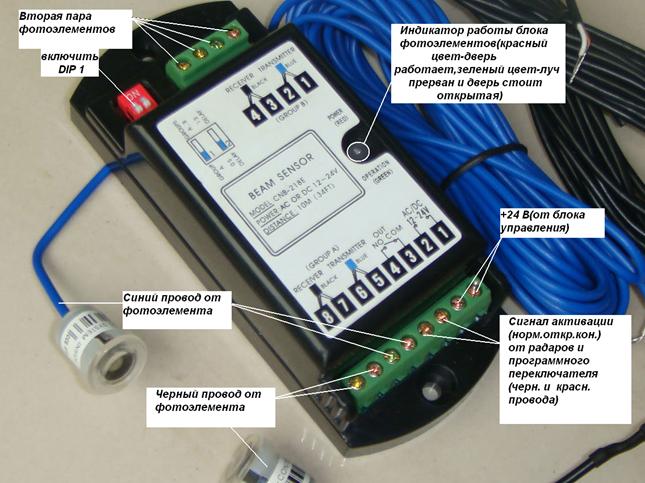

Блок подключения фотоэлементов
n Напряжение источника питания предохранительного датчика составляет 24В постоянного тока.

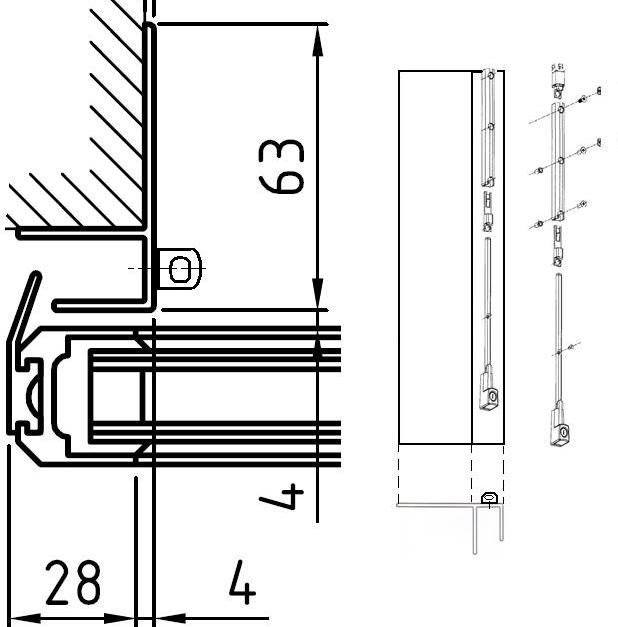

5-3-1. Электродвигатель автоматической двери SP-280 с червячной передачей имеет функцию автоматической блокировки. Если требования по безопасности слишком жесткие, рекомендуем вам установить дополнительный механический замок (шпингалет) с более эффективной функцией блокировки (ОПЦИЯ). Шпингалет монтируется в верхней части профиля фотоэлементов (см. чертеж ниже).
5-4. Программный переключатель
n Для выбора режима работы двери используется программный переключатель. У каждой клавиши есть сигнальная лампочка.
n При нажатии клавиши Normal (нормальный): загорится зеленая сигнальная лампочка и дверь будет работать в автоматическом режиме.
n При нажатии клавиши Lock (блокировка): загорится красная сигнальная лампочка и дверь будет заблокирована в закрытом положении.
n При нажатии клавиши Half-open (открыть наполовину): загорится красная сигнальная лампочка и дверь будет открываться наполовину.
n При нажатии клавиши Always-open (всегда открыта): загорится красная сигнальная лампочка и дверь будет оставаться в открытом положении.

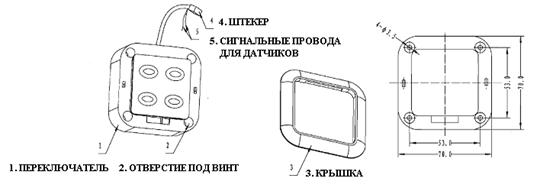

5-4-1. Установка
(1) Выберите место для установки переключателя.
(2) Согласно вышеуказанной схеме, просверлите четыре отверстия.
(3) Прикрепите переключатель к стене при помощи поставляемых в комплекте винтов.
(4) Сверху вставьте крышку.

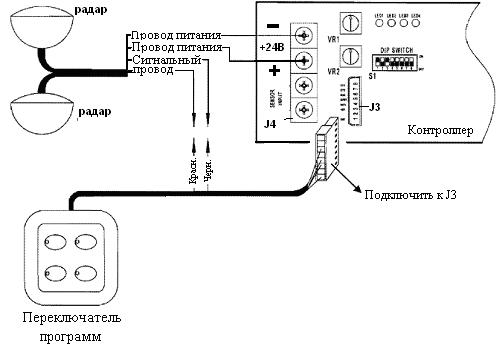

5-4-2. Схема подключения радаров и программого переключателя
(1) Подсоедините сигнальные провода от радаров к красному и черному проводам от программного переключателя, провода питания радаров к интерфейсу J4 на контроллере (верхние клеммы).
(2) Подключите штекер к интерфейсу J3 на контроллере.
(3) После подключения всех проводов, переключатель готов к работе.
5-4-3. Схема подключения радаров, программного переключателя и фотоэлементов.
1) Подсоедините провода фотоэлементов по цветам к группе контактов «А» блока подключения (черный провод на клеммы 8 и 7 согласно рисунку на блоке подключения, синий на клеммы 6 и 5 соответственно). Не путайте экранированный и центральный провода. Если используется вторая пара фотоэлементов (ОПЦИЯ), то подключите ее к группе контактов «В» блока подключения к клеммам 1-4 и включите DIP 1.
2) Соедините параллельно питающие провода радаров и подключите их к контактам 1 и 2 группы «А».
3) Соедините параллельно: сигнальные провода радаров и черный с красным от программного переключателя, после подключите их к контактам 3 и 4 группы «А».
4) Подключите питание +24В от контроллера (верхние клеммы разъема J4) к контактам 1 и 2 группы «А» блока подключения фотоэлементов.
5) Подключите кабель от программного переключателя к разъему J3 на контроллере.

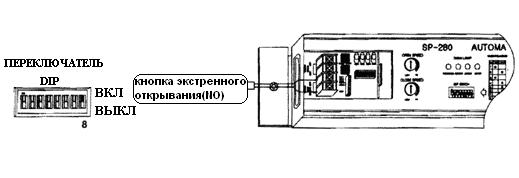

6) Подключите кнопку экстренного открывания (ОПЦИЯ) (нормально открытый контакт Key imp.) к разъему J4 на контроллере (нижние контакты). При нажатии кнопки дверь всегда откроется.
5-5. Дистанционное управление (ОПЦИЯ)
n Для установки рабочего положения двери, такого как нормальное, блокирующее, полуоткрытое и полностью открытое можно использовать дистанционное управление.
n При нажатии клавиши Normal (нормальный): дверь будет работать в нормальном режиме.
n При нажатии клавиши Lock (блокировка): дверь будет заблокирована.
n При нажатии клавиши Half-open (открыть наполовину): дверь будет открываться наполовину.
n При нажатии клавиши Always-open (всегда открыта): дверь будет оставаться в открытом положении.
5-5-1. Установка
n Установите устройство дистанционного управления на рельс рядом с контроллером и подключите штекер к интерфейсу J3 на контроллере.

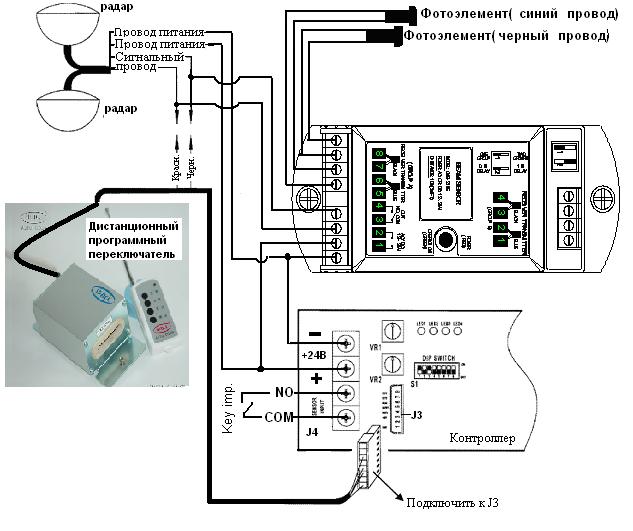

5-5-2. Подключение радаров, фотоэлементов и дистанционного программного переключателя.
n Электрическое подключение устройства дистанционного управления аналогично подключению программного переключателя.

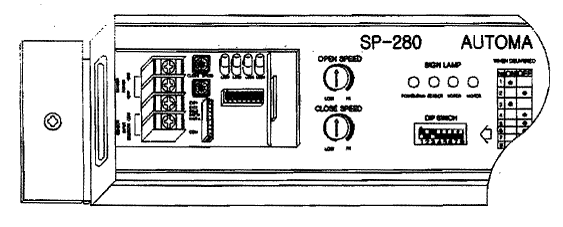

6. Настройки функции контроллера
6-1. Светодиод (СИД)
n СИД 1 (индикация питания, зеленого цвета) – как только контроллер подключен, загорается СИД 1. Если он работает нормально, СИД мигает.
n СИД 2 (индикация датчиков, желтый цвет) – как только контроллер получает сигнал от любого из датчиков (радар, фотоэлемент, кнопка и т. д.), загорается СИД 2.
n СИД 3 и СИД 4 (красного цвета) – при нормальной работе электродвигателя, СИД 3 и СИД 4 мигают поочередно.
6-2. Регулировка скорости открывания и закрывания 6-2-1. Регулировка скорости открывания n Поворот переменного резистора по часовой стрелке увеличивает скорость. n Поворот переменного резистора против часовой стрелки уменьшает скорость. |
|
6-2-2. Регулировка скорости закрывания n Поворот переменного резистора по часовой стрелке увеличивает скорость. n Поворот переменного резистора против часовой стрелки уменьшает скорость. |
|

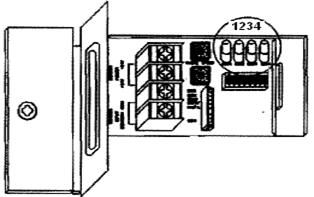

6-3. Настройка DIP переключателей
n Настройки по умолчанию (черным цветом обозначены DIP переключатели) |
|
6-3-1. Регулировка времени задержки двери n При помощи переключателей 1 и 2 n Режим настройки: | |
|
|
|
|
· Задержка 1 сек (по умолчанию) |
|
|
|
6-3-2. Настройка скорости доводки двери n Использование переключателей 3 и 4 n Режим настройки: | |
|
|
· Высокая |
|
|
|
|
|
6-3-3. Регулировка усилия старта
· Для стандартных дверей (по умолчанию) |
|
· Для тяжелых дверей |
|
6-3-4. Настройка усилия торможения двери
| |
|
|
· Нормальное усилие торможения (по умолчанию) |
|
6-3-5. Настройка направления движения двери
n Установив переключатель 7 в положение вкл., можно изменить направление движения двери на противоположное.
· Для одностворчатой двери |
|
· Для двустворчатой двери (по умолчанию) |
|
6-3-6. Установка рабочего режима |
|
n Установите переключатель 8 в положение ВКЛ., чтобы после получения сигнала от активатора (радара, кнопки и т. д.) дверь открылась и оставалась в открытом положении до получения повторного сигнала от радара.
n Установите переключатель 8 в положение ВЫКЛ., чтобы после получения сигнала от активатора (радара, кнопки и т. д.) дверь открылась, а затем закрылась (по умолчанию нормальный режим).
7. Предупреждения
|
|
Не стоять слишком долго между дверями. | Не прислонять какие-либо предметы к двери или ставить их между ними. |
|
|
Не проходить через двери под слишком большим углом. | Не допускать попадания воды на двери, радары и фотоэлементы. |
|
|
Не бегать через двери. | Содержать пространство вокруг дверей, радары и фотоэлементы в чистоте. |
|
|
Не играть рядом с дверьми. | Не пытаться силой остановить движение дверей. |
| Правильная эксплуатация двери способствует увеличению срока ее службы |
Держите ребенка за руку
