DS-42xxHCI/HFVI плата видеозахвата

DS-42xxHCI/HFVI плата видеозахвата

Руководство пользователя

Model

DS-4216HFVI DS-4208HFVI DS-4216HCI

Содержание

Глава 1 Описание продукта .......................................................................... 1
1.1. Описание продукта................................................................................. 1
1.2. Техническая спецификация................................................................... 3
1.3. Характеристики продукта....................................................................... 4
Глава 2 Эффективность продукта.................................................................5
Глава 3 совместимого программного обеспечения Настройка борудования ...........................................................................................................
3.1. Операционная система........................................................................... 6
3.2. Процессора и материнской платы ............................................................................................................... 8
3.3. Система Me Мори.................................................................................... 8
3.4. Видеоадаптер.......................................................................................... 8
3.5. Питание.................................................................................................... 8
Глава 4 установки драйверов........................................................................ 9

Глава 1 Описание продукта

1.1. Описание продукта


DS-42xxHC I / HFVI серию карт является одним из NE поколения W HIKVISIO N's Audio & Video продуктов сжатия. Он принимает высокая производительность обработки видео чип с низким энергопотреблением, и могут быть использованы для Real Audio & Video время захвата и кодирования. PC-DVR системы может быть построено с помощью применения SOF tware с функциями видео
потоковое и хранения. DS-42xx серий карт включает в себя модели, как DS-4216HCI, DS-4208HFVI, DS-4216HFVI и т. д.

Обзор продукта

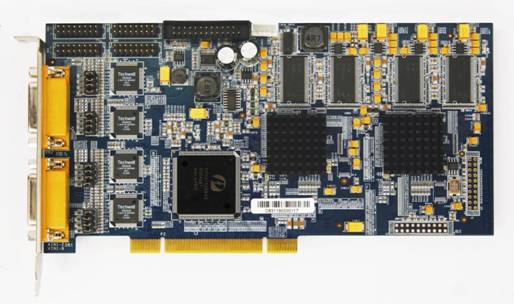

DS-4216HFVI

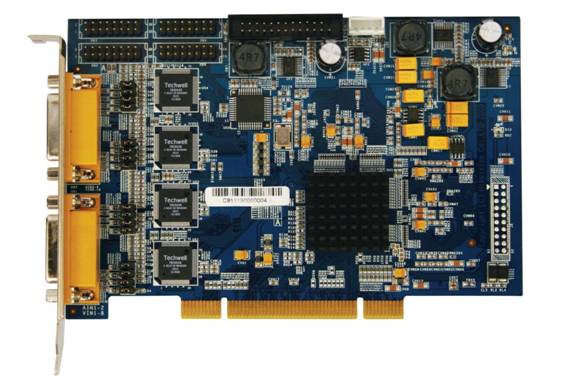

DS-4208HFVI

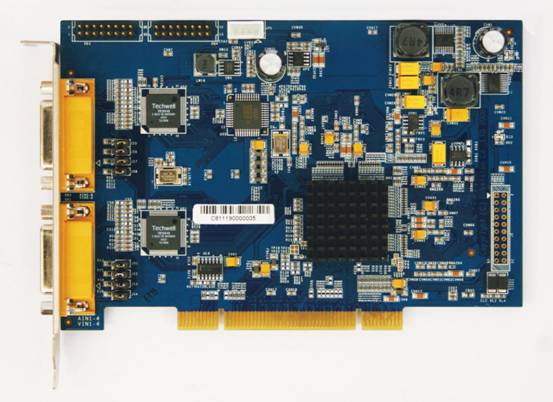

DS-4216HCI

1.2. Техническая спецификация

Model	DS-4216HCI	DS-4208HFVI	DS-4216HFVI
Dime nsions (mm)	162*101	162*101	213x101
PCI Standard	PCI 2.2
Vide o Compression	H.264(MPEG-4/part10)
Vide o Input	16ch	8ch	16ch
Vide o Input Interface	BNC (1.0Vp-p, 75Ω)
Vide o Standard	PAL/NTSC
Live Vie w Re solution	4CIF
Playback Resolution	CIF/QCIF	4CIF/2CIF/CIF /QCIF
Frame Rate	1/16~25 F/S(PAL), 1/16~30 F/S(NTSC)
Vide o Recording Bit Rate	32k ~2M (CIF), 32k ~4M (4CIF) (Unit:bps)
Audio Compression	G.711 A-law
Audio Input	16ch, mono	8ch, mono	16ch, mono
Audio Input Interface	BNC (2Vp-p, 1kΩ, volume adjust range: 83DB)
Sampling Rate	8KHz
Audio Re cording Bit Rate	64kbps
Power Consumption	<8.5w	<7w	<14w

1.3. Характеристики продукта


четкие иl яркие Live View / воспроизведения под высоким разрешением изображений
l реального времени кодировки
сверхнизкой по потреблению Wer и высокаяl стабильность
поддержка нескольких карт подключен компьютер (поддерживаетсяl до 40ch Вход для камеры за 1 компьютер)
настраиваемых пользователем рамнуюl конструкцию (I / P кадра структура)
настраиваемых пользователем качествомl изображения и скоростью
настраиваемых пользователем видео яркость / Hue /l контраста
встроенный детектор движенияl
поддержка экранного меню, l логотип и настройки маски области

Глава 2 Эффективность продукта


l DS-4216HFVI
Поддержка 16CH 4CIF/2CIF/CIF/QCIF кодирование в реальном времени
* Поддержка до 16CH 4CIF (Основной поток) 16 CH CIF (суб поток) кодировки о двойном режиме потока


DS-4208HFVI:l
Поддержка 8ch 4CIF/2CIF/CIF/QCIF кодирование в реальном времени
* Поддержка до 8ch 4CIF (основного потока) + 8ch CIF (суб поток) кодировки о двойном режиме потока


DS-4216HCIl
Поддержка 16 каналов CIF / QCIF кодирование в реальном времени
* Поддержка до 16CH CIF (основной поток) 16 CH CIF (суб поток) кодировки о двойном режиме потока



Уведомление
1. Все записи тестирования производительности производится при нормальных сцены офиса с цветом входных камеру, и запись значения производительности могут отличаться Accor Дин к наблюдению за сцену:
1) DS-4208HFVI / DS-4216HFVI (выполнение каждого DSP):
8ch 4CIF режиме реального времени на кодирование 4Mbps/channel


2) DS-4216HCI (выполнение каждого DSP):
16CH CIF реального времени на кодирование 2Mbps/channel


2. Пожалуйста, примите во сослаться на сайт или в службу технической поддержки последней обновленной информации о производительности карт.


3. Качество записи может отличаться в зависимости от номера карты и жесткий диск для чтения / записи эффективность системы.

Глава 3 совместимого программного обеспечения / Настройка оборудования


3.1. Operati NG система


Он предложил использовать Windows 2000 Pro + SP4 или Windows XP + SP2 с DirectX версии 8.1 или выше. Карточки водителя и SDK, которые поддерживают Windows Vista или Linux ОС будет выпущена в будущем.
Для ОС Windows 2003, пожалуйста, любезно Следуйте шагам ниже операции:

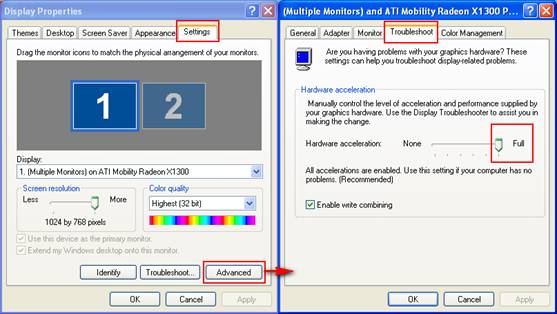

1. Щелкните правой кнопкой мыши на рабочем столе Windows-> Select-‖ Свойства -> Настройка-> Дополнительно-> Разрешения-> и Drag-аппаратного ускорения ‖ до Полное ‖.

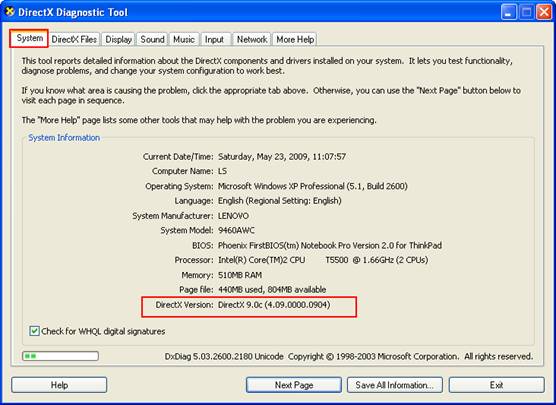

2. Click-‖ Начало -> Run-‖ из панели задач Windows, модули ввода-DXDIAG ‖ и ввести программу диагностики DirectX. Ознакомьтесь с DirectX версии выше 8.1. Если да, пожалуйста, любезно относятся к шагу 3, а если нет, обновите ее до версии 8.1 выше, чем первый.

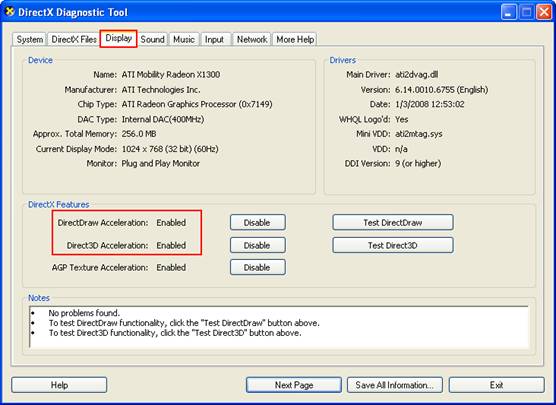

3. Enable ―DirectDraw‖ and ―Direct3D‖ options in the ―Display‖ column.

3.2. Процессор и материнская плата


Он предложил использовать материнскую плату Intel P3, C4, P4, Core2, core4 процессора.
И предполагается, что пользователи используют платы от надежных производителей, таких как
Intel, Asus, Gigabyte, Microstar и т. д.


3.3. Системная память


512M или больше, предложил 1G

Примечание:

Большие м Эмори с Изе требуется при берем карту пит talled модули в ПК-эс увеличением.


3.4. Видеоадаптер


Для поддержки высокого разрешения Live View / записи функции карты, он предложил использовать высокую производительность видеоадаптера. Пожалуйста, Пожалуйста, обратитесь к списку ниже Режим тестирования Ls совместимый видеоадаптер. Пожалуйста, обратите внимание, что эти драйвера видеоадаптера BLT должно поддерживать функцию.
ATI Radeon X1650/X1600 / X1550/X1300/X800 / X600 / X550/HD2400/HD2600
ATI Radeon 7000/7200/7500/8500 / 9000/9200 / 9500/9600
NVIDIA GeForce 8600GT/8500GT/8400GS/7600/7300LE/6600LE/6200LE Nvidia TNT/TNT2, GeForce MX 200/400/420/440 Fx5200/5600
INTEL845G/865G / 915/945G/G31 комплексного дисплей
MatroxG450/550


3.5. Питание


400W или выше

Глава 4 Установка драйвера

Чтобы установить карту к компьютеру, пожалуйста, любезно выполните следующие действия:
1. Вставьте карту в свободный разъем PCI.
2. Включите компьютер и запустите Windows.
3. Windows Hard Ware мастер обнаружит эту недавно установленную плату и появляется автоматически. Просьба игнорировать окно Мастера и держать на следующие шаги.
4. Найдите в папке ДС-40xxHCI драйвер, запустите драйвер Install. exe, а затем
Driver Install диалоговое окно будет отображаться как указано ниже:

5. Click-установки или обновления драйвера ‖ для установки / обновления драйверов, а Windows диалоговое окно будет всплывающее как указано ниже:

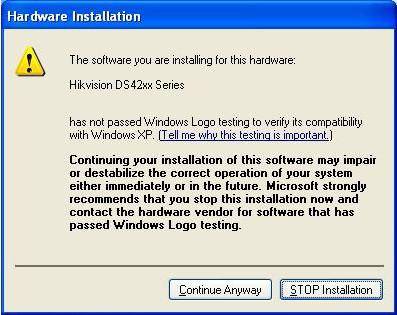

6. Click-Продолжить ‖ продолжить установку аппаратных средств. Если есть больше чем одна карта вставлена в ПК или более чем одного ЦОС в одну карту, операционная система будет напоминать вам повторять выше процесса.
7. Когда установка будет сделано, это сообщение появится: драйвер
Успешно!

-После установки драйвера успеха ‖ всплывающие сообщения во время установки драйвера, не будет

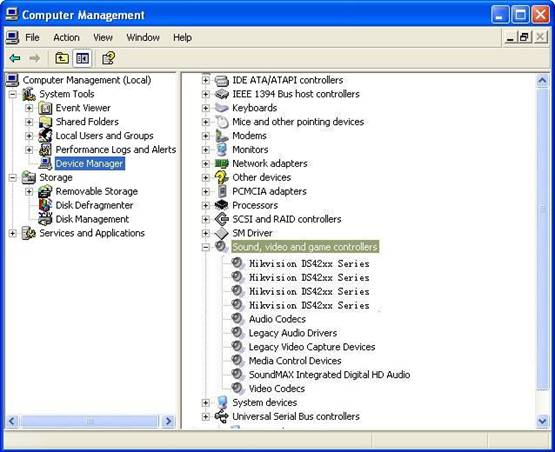

Hikvision-DS42 серии ХХ ‖ отображаются в списке-звука, видео и игровые контроллеры ‖ из Диспетчера устройств Windows, как показано ниже. Общее количество этого элемента, равным общему числу ЦОС на картах, установленных внутри компьютера.
