Сварочные позиционеры

Сварочные позиционеры

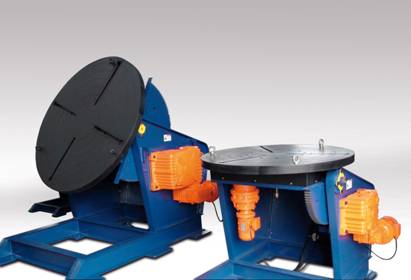

Изготовленные для жестких условий эксплуатации в мастерских, поворотные и наклоняемые столы серии HB отличаются прочной конструкцией и высокой степенью надежности. Будучи совместимыми с системами управления других производителей и оснащенными несколькими интерфейсами подсоединения, наши поворотные столы HB легко впишутся в вашу производственную среду. Они предлагаются в различных исполнениях для нагрузок от 500 кг до 100 т. Наш каталог предлагает решения почти для любой задачи.

Свойства и преимущества:

• Чугунная поворотная плита легко выдерживает брызги, образующиеся при сварке.

• Использование материалов большой толщины делает конструкцию прочной.

• Получающийся при этом большой собственный вес оборудования не влияет на мобильность установки, поскольку обычно не требуется крепление к фундаменту.

• Стандартные Т-образные пазы позволяют легко устанавливать крепежные и зажимные приспособления.

• Плавная регулировка скорости вращения для адаптации к вашим производственным требованиям.

• Постоянная скорость поворота в пределах 120° с высоким моментом вращения

• Самоблокирование и надежное позиционирование оборудования для безопасной

работы.

• Большая контактная поверхность для большей надежности.

Технические характеристики	НВ-5	НВ -10	НВ -20	НВ -30
Грузоподъемность (т)	0,5	1	2	3
Расстояние до центра тяжести (мм)	250	300	300	300
Эксцентриситет (мм)	250	300	300	300
Частота вращения (об/мин)	0,09-0,9	0,08-0,8	0,08-0,8	0,069-0,69
Частота вращения при повороте (об/мин)	0,37	0,45	0,33	0,39
Угол наклона (°)	120	120	120	120
Диаметр рабочего стола (мм)	800	1200	1200	1400
Напряжение (В)	380	380	380	380
Входная мощность (кВА)	4	4	4	4
Вес (кг)	550	1450	1500	2500
Размеры Д х Ш х В (мм)	1175х896х836	1702х1140х1150	1844х1282х1310	2047х1706х1452

Технические характеристики	НВ-40	НВ -50	НВ -80	НВ -100
Грузоподъемность (т)	4	5	8	10
Расстояние до центра тяжести (мм)	300	400	400	400
Эксцентриситет (мм)	300	250	250	250
Частота вращения (об/мин)	0,05-0,5	0,05-0,5	0,05-0,5	0,05-0,5
Частота вращения при повороте (об/мин)	0,33	0,33	0,23	0,23
Угол наклона (°)	120	120	120	120
Диаметр рабочего стола (мм)	1400	1600	1600	1800
Напряжение (В)	380	380	380	380
Входная мощность (кВА)	4	6	8	8
Вес (кг)	3500	3900	6500	7500
Размеры Д х Ш х В (мм)	-	2156х1873х1534	-	2684х2100х1977

Примечание:

Для получения более точной информации по решению нестандартных задач, пожалуйста, обращайтесь к региональному представителю компании. Вся техническая информация, приведенная в каталоге, является ориентировочной, более подробное описание вы сможете получить, отправив запрос на наш адрес. Belgium Welding оставляет за собой право на внесение изменений или корректировку характеристик.
