Термографическое обследование

ограждающих конструкций фасадов офисного здания

по ул. Мира, 23 г. Екатеринбург

Ответственный исполнитель ___________________

Екатеринбург

2010

1. Общие сведения о работе

Работы проводились в соответствии с договором №8/2010 от 19 марта 2010 года. Заказчик: . Исполнитель: центр энергосбережения и экологии».

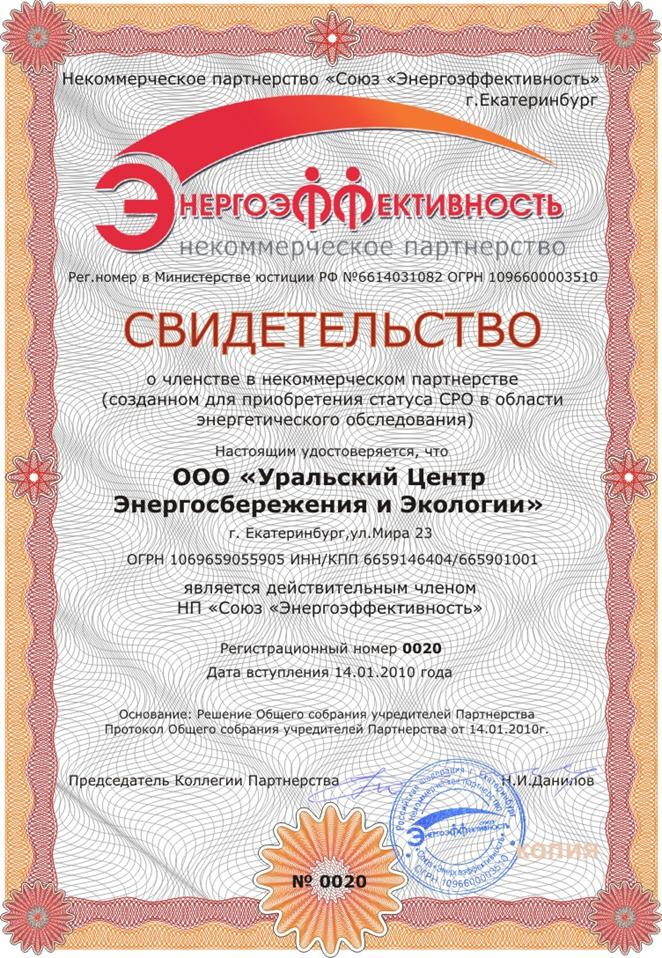

является членом НП «Союз Энергоэффективность» (свидетельство №20 от 01.01.2001), созданного для преобразования в СРО и имеет право проводить работы по энергетическому обследованию объектов, в том числе – по тепловизионному и иному неразрушающему контролю тепловых характеристик зданий.

Цель работы: сравнительная оценка теплотехнических характеристик и качества выполнения тепловой защиты ограждающих конструкций здания методом тепловизионного обследования для железобетонной ограждающей конструкции (ЖБК) и ЖБК с нанесенным покрытием INSULADD «жидко-керамического» типа.

Характеристики обследуемых объектов: административное здание, адрес: Площадь обследуемой стены 250 м2.

Основные требования к результатам работ. Тепловизионная съемка объекта производится в соответствии с требованиями нормативной и методической документации:

·  ГОСТ Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций;

·  МДС 23-1.2007 Методические рекомендации по комплексному теплотехническому обследованию наружных ограждающих конструкций с применением тепловизионной техники;

·  СНиП Тепловая защита зданий;

·  ТСН Энергетическая эффективность жилых и общественных зданий. Нормы по энергопотреблению и теплозащите.

2. Применяемое оборудование

·  Инфракрасная камера ТН 9100 сертификат JP. C.32.010 № 000 (прибор включен в Государственный реестр измерительных средств под № и допущен к применению в Российской Федерации).

Диапазон измеряемых температур от -40 °С до 120°С;

Температурное разрешение 0,1 °С;

Точность измерений ± 2 %;

Рабочая температура от -15°С до 50°С.

Свидетельство о поверке № действительно до 12 августа 2010 г.

·  Инфракрасный пирометр IN 15 сертификат DE. C.32.003.A № 000 (прибор включен в Государственный реестр измерительных средств № и допущен к применению в Российской Федерации).

Диапазон измеряемых температур от -32 °С до 900°С;

Температурное разрешение 0,1 °С;

Точность измерений ± 1 %;

Рабочая температура от -15°С до 55°С.

Свидетельство о поверке № действительно до 13 августа 2010 г.

·  Цифровой термометр МР 2001 сертификат ФГУ РОСТЕСТ – МОСКВА о калибровке № 000/442-т от 01.01.01 г.

Диапазон измеряемых температур от -200 °С до 1300°С;

Температурное разрешение 0,1 °С;

Точность измерений ± 1 %;

Рабочая температура от 0 °С до + 50°С.

Сертификат о калибровке № 000 от 01.01.2001 г.

·  Цифровой термогигрометр СА 846 является рабочим средством измерений. Прошел калибровку в условиях изготовителя.

Диапазон измерений: температуры от -20°С до +60°С; относительной влажности от 0 до 100 % RH;

Разрешающая способность: при измерении температуры 0,1°С, при измерении относительной влажности 0,1 % RH;

Точность измерений: при измерении температуры ± 1 °С; при измерении относительной влажности ± 2,5 % в диапазоне 10 ÷ 90 RH при 25°С;

Рабочая температура от 0 °С до + 50°С.

Сертификат о калибровке № К от 01.01.2001 .

·  Измеритель плотности тепловых потоков ИТП-МГ4 «Поток» является рабочим средством измерений. Прошел калибровку в условиях изготовителя.

Диапазон измерения плотности тепловых потоков от 2 до 500 Вт/м2;

Точность измерения: ± 6%;

Рабочая температура от – 30 °С до +100°С.

Сертификат о калибровке № 000, действителен до 23.07.2010.

3. Объекты контроля

№ п/п	Наименование объекта	Конструкция	Коэффициент теплопроводности
1	Ограждающие конструкции здания	Стены – железобетонные панели толщиной 410 мм	Железобетонная плита – 1,92 Вт/м К
2.	Ограждающие конструкции здания с жидко-керамическим покрытием INSULADD	Стены – железобетонные панели толщиной 410 мм, Жидко-керамическое покрытие – толщина 0,3 мм	Железобетонная плита – 1,92 Вт/м К Жидко-керамическое покрытие – 0,0007 Вт/м К

Теплопроводность слоя керамических микросфер согласно справочнику Физические величины. М.: «Энергоиздат», 1991 г. составляет 0,00083 Вт/м К. Это значение в 25 раз ниже, чем теплопроводность воздуха при нормальных условиях, однако оно не противоречит физической природе вещества, поскольку воздух внутри микросферы находится под разряжением (технический вакуум).

4. Проведение контроля

Тепловизионная съемка наружных и внутренних поверхностей, контактные измерения температуры и теплового потока в реперных точках ограждающих конструкций контролируемых объектов проводились 20 марта 2010 года при температуре наружного воздуха от -2 0С до -4 0С и влажности 59-69 %, с 16-00 до 17-00 при юго-западном ветре 1- 3 м/с.

Температура воздуха на момент обследования в контролируемых помещениях изменялась от 21 0С до 23 0С при влажности от 20 % до 25 %.

5. Результаты контроля

Снято и обработано 50 термограмм (выборка в Приложении 2). По данным термограмм рассчитаны фактические удельные тепловые потери с поверхности ограждающих конструкций фасадов с жидко-керамическим покрытием и без него, их фактическое термическое сопротивление (Приложение 1, табл. П1).

Натурные испытания показали, что фактические термические сопротивления теплопередаче ограждающих конструкций фасадов с жидко-керамическим покрытием и без него, рассчитанные по термограммам, составляют соответственно 1,00 м2К/Вт и 0,88 м2К/Вт. Полученные данные хорошо кореллируют со значениями термического сопротивления контролируемых фасадов, замеренными в реперных точках измерителями теплового потока: соответственно для фасада с покрытием (0,96 м2К/Вт) и без него (0,85 м2К/Вт).

6. Выводы

Теплопроводность смеси микросфер со стандартной фасадной акриловой воднодисперсионной латексной краской может составлять по нашим оценкам 0,0007 Вт/м К. На основе этих данных можно считать указанную смесь эффективным теплоизолятором нового поколения.

Приложение 1

Таблица П1

Теплотехнические характеристики ограждающих конструкций фасадов стен

Объект	Средняя температура, оС	Коэффициент теплоотдачи внутренней поверхности, Вт/м2С	Фактическое термическое сопротивление, м2С/Вт	Фактические удельные тепловые потери, Вт/ м2
воздуха внутри помещения	наружного воздуха	поверхности внутри помещения	наружной поверхности
Фасад с покрытием
ограждающие конструкции стен (1)	24,0	-4,0	18,0	-2,0	3,0	1,10	25,4
ограждающие конструкции стен (2)	24,0	-4,0	17,8	-1,4	3,0	1,02	27,5
ограждающие конструкции стен (3)	24,0	-4,0	17,5	-1,0	3,1	0,92	30,5
ограждающие конструкции стен (4)	24,0	-4,0	17,9	0,1	3,0	0,96	29,1
Фасад без покрытия
ограждающие конструкции стен (1)	24,0	-4,0	17,5	-0,1	3,1	0,88	32,0
ограждающие конструкции стен (2)	24,0	-4,0	17,6	-0,7	3,1	0,93	30,2
ограждающие конструкции стен (3)	24,0	-4,0	17,3	-0,4	3,1	0,85	33,1

Приложение 2

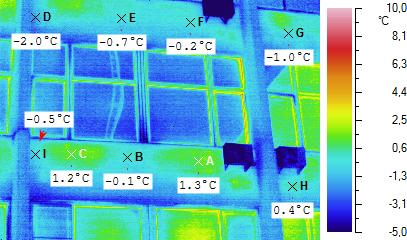

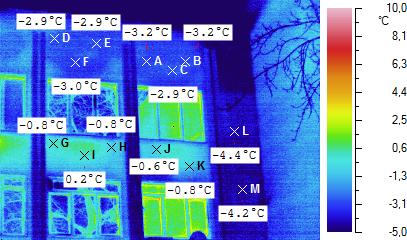

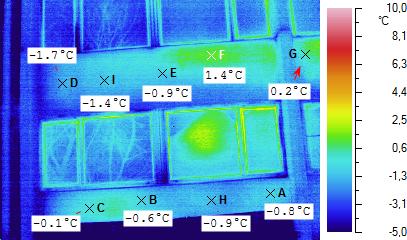

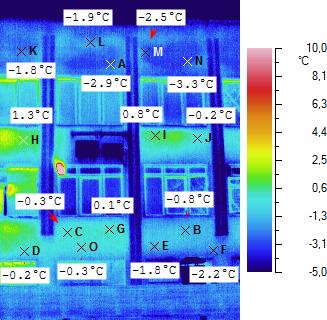

Фасад без покрытия

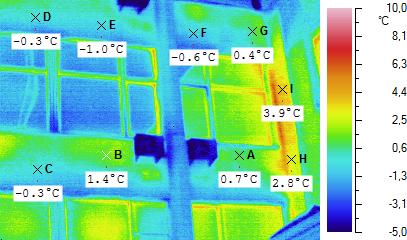

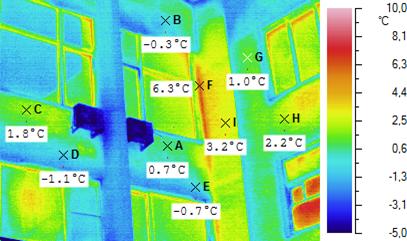

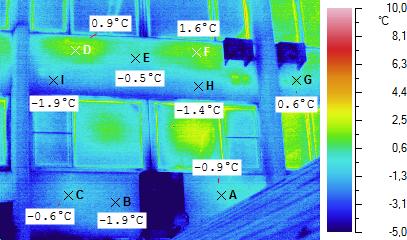

Фасад с покрытием INSULADD
