Оптический привод. Принцип чтения и записи. Оптические диски: CD-ROM, CD-R, CD-RW, DVD, Blu-Ray.

Оптический привод - устройство для чтения/записи оптических дисков

Оптический диск — собирательное название для носителей информации, выполненных в виде дисков, запись на которые ведётся с помощью оптического излучения. Диск обычно плоский, его основа сделана из поликарбоната, на который нанесён специальный слой, который и служит для хранения информации. Для считывания информации используется обычно луч лазера, который направляется на специальный слой и отражается от него. При отражении луч искажается мельчайшими выемками на специальном слое, и этот факт можно измерить.

Компа́кт-диск («CD», «Shape CD», «CD-ROM», «КД ПЗУ») — оптический носитель информации в виде диска с отверстием в центре, информация с которого считывается с помощью лазера. Изначально компакт-диск был создан для цифрового хранения аудио (т. н. Audio-CD), однако в настоящее время широко используется как устройство хранения данных широкого назначения (т. н. CD-ROM). Аудио-компакт-диски по формату отличаются от компакт-дисков с данными, и CD-плееры обычно могут воспроизводить только их (на компьютере, конечно, можно прочитать оба вида дисков). Встречаются диски, содержащие как аудиоинформацию, так и данные — их можно и послушать на CD-плеере, и прочитать на компьютере. С развитием mp3 производители бытовых CD-плееров и музыкальных центров начали снабжать их возможностью чтения mp3-файлов с CD-ROM’ов.

Аббревиатура «CD-ROM» означает «Compact Disc Read Only Memory» что в переводе обозначает компакт-диск с возможностью чтения. «КД ПЗУ» означает «Компакт-диск, постоянное запоминающее устройство». CD-ROM’ом часто ошибочно называют CD-привод для чтения компакт-дисков.

В процессе считывания информации с лазерных дисков луч лазера, установленного в дисководе, падает на поверхность вращающегося диска и отражается. Так как поверхность лазерного диска имеет участки с различными коэффициентами отражения, то отраженный луч также меняет свою интенсивность (логические 0 или 1). Затем отраженные световые импульсы преобразуются с помощью фотоэлементов в электрические импульсы и по магистрали передаются в оперативную память.

Диаметр компакт-диска 12 см. Он выполнен из поликарбоната толщиной 1,2 мм, покрытого тончайшим слоем алюминия (ранее использовалось золото) с защитным слоем из лака, на котором обычно наносится графическое представление содержания диска. На отражающей стороне имеется кольцевой выступ высотой 0,5 мм, позволяющий диску, положенному на ровную поверхность, не касаться этой поверхности. В центре диска расположено отверстие диаметром 15 мм.

Информация на диске записывается в виде спиральной дорожки так называемых питов (углублений), выдавленных на алюминиевом слое (в отличие от технологии записи CD-ROM’ов где информация записывается цилиндрически). Каждый пит имеет примерно 125 нм в глубину и 500 нм в ширину. Длина пита варьируется от 850 нм до 3,5 мкм. Расстояние между соседними дорожками спирали — 1,5 мкм.

Чтение диска

Данные с диска читаются при помощи лазерного луча, который просвечивает поликарбонатный слой, отражается от алюминиевого и считывается фотодиодом. Луч лазера образует на отражающем слое пятно диаметром примерно 1,5 мкм. Так как диск читается с нижней стороны, каждый пит выглядит для лазера как возвышение. Места, где такие возвышения отсутствуют, называются площадками.

Свет от лазера, попадающий на площадку, отражается и улавливается фотоприёмником. Если же свет попадает на возвышение, он испытывает интерференцию со светом, отражённым от площадки вокруг возвышения и не отражается. Так происходит потому, что высота каждого возвышения равняется четверти длины волны света лазера, что приводит к разнице в фазах в половину длины волны между светом, отражённым от площадки и светом, отражённым от возвышения.

Запись диска

CD-ROM

Отливаются методом инжекционного литья (литье под давлением) на заводах с использованием стеклянной матрицы с вытравленным на ней рисунком дорожек, состоящих из питов (выступов) и промежутков, с помощью которой формируется металлический слой диска.

CD-R (Recordable)

Между золотой (алюминиевой) поверхностью и слоем поликарбоната добавляется краситель. В изначальном состоянии уровень красителя прозрачен и позволяет лучу лазера свободно проходить через него и отражаться от золотого (алюминиевого) покрытия. Во время записи лазер переходит в режим повышенной мощности (8-16 мВт). Когда лазер попадает на краситель, он нагревает его, разрушая химические связи, и образует темные, непрозрачные пятна. При чтении лучом лазера с мощностью 0,5 мВт фотодетектор замечает разницу между прожженными пятнами и нетронутыми

CD-RW (ReWritable)

Записывающий слой изготавливается из специального сплава, который можно нагреванием приводить в два различных устойчивых агрегатных состояния — аморфное и кристаллическое. Этот сплав обычно изготавливается из серебра (Ag), индия (In), сурьмы (Sb) и теллура (Te). При записи (или стирании) луч лазера нагревает участок дорожки и переводит его в одно из устойчивых агрегатных состояний, которые характеризуются различой степенью прозрачности. Читающий луч лазера имеет меньшую мощность и не изменяет состояние записывающего слоя, а чередующиеся участки с различной прозрачностью формируют картину аналогичную питам и площадкам обычных

Компакт-диск был создан в 1979 году компаниями Philips и Sony. На Philips разработали общий процесс производства, основываясь на своей более ранней технологии лазерных дисков. Sony, в свою очередь, использовала собственный метод записи PCM — Pulse Code Modulation, использовавшийся ранее в цифровых профессиональных магнитофонах.

Скорость чтения/записи CD указывается кратной 150 KБ/с (то есть байт/с). Например, 48-скоростной привод обеспечивает максимальную скорость чтения (или записи) CD дисков, равную 48 x 150 = 7200 KБ/с (7,03 MБ/с).

Shape CD

Shape CD (фигурный компакт-диск) — оптический носитель цифровой информации типа CD-ROM, но не строго круглой формы, а с очертанием внешнего контура в форме разнообразных объектов, таких как портреты, машины, самолёты, диснеевские персонажи, сердечки, звёздочки, овалы, в форме кредитных карточек и т. д. Обычно применяется в шоу-бизнесе, как носитель аудио - и видеоинформации. Был запатентован рекорд-продюсером Марио Коссом в Германии (1995). Обычно диски с формой, отличающейся от круглой, не рекомендуют применять в компьютерных приводах CD-ROM, поскольку при высоких скоростях вращения (до 12000 об./мин.) диск может лопнуть, что может привести к полному выходу привода из строя.

Защита от копирования

Спецификация компакт-дисков не предусматривает никакого механизма защиты от копирования — диски можно свободно размножать и воспроизводить. Однако начиная с 2002 года, различные западные звукозаписывающие компании начали предпринимать попытки создать компакт-диски, защищённые от копирования. Суть почти всех методов сводится к намеренному внесению ошибок в данные, записываемые на диск, так, чтобы на бытовом CD-плеере или музыкальном центре диск воспроизводился, а на компьютере — нет. В итоге получается игра в кошки-мышки: такие диски читаются далеко не на всех бытовых плеерах, а на некоторых компьютерах — читаются, выходит программное обеспечение, позволяющее копировать даже защищённые диски и т. д. Звукозаписывающая индустрия, однако, не оставляет надежд и продолжает испытывать всё новые и новые методы.

Philips заявила, что на подобные диски, не соответствующие спецификациям «Красной Книги», запрещается наносить знак «Compact disc digital audio».

Для дисков с данными также существуют разнообразные методы защиты от копирования, например технология SecurDisc.

DVD (ди-ви-ди́, англ. Digital Versatile Disc — цифровой многоцелевой диск) — носитель информации в виде диска, внешне схожий с компакт-диском, однако имеющий возможность хранить бо́льший объём информации за счёт использования лазера с меньшей длиной волны, чем для обычных компакт дисков.

Первые диски и проигрыватели DVD появились в ноябре 1996 в Японии и в марте 1997 в США. Изначально «DVD» расшифровывалось как «Digital Video Disc» (цифровой видеодиск), поскольку данный формат первоначально разрабатывался как замена видеокассетам. Позже, многие стали расшифровывать DVD как Digital Versatile Disc (цифровой многоцелевой диск). Toshiba, заведующая официальным сайтом DVD Forum’а, использует «Digital Versatile Disc». К консенсусу не пришли до сих пор, поэтому сегодня «DVD» официально вообще никак не расшифровывается.

Техническая информация

DVD по структуре данных бывают трех типов:

·  DVD-Video — содержат фильмы (видео и звук);

·  DVD-Audio — содержат аудиоданные высокого качества (гораздо выше, чем на аудио-компакт-дисках);

·  DVD-Data — содержат любые данные;

·  смешанное содержимое.

В отличие от компакт-дисков, в которых структура аудиодиска фундаментально отличается от диска с данными, в DVD всегда используется файловая система UDF (для данных может быть использована ISO 9660)).

DVD как носители бывают четырёх типов:

·  DVD-ROM — диски, изготовленные методом инжекционного литья (литья под давлением из прочного пластика-поликарбоната), непригодны для записи в приводах;

·  DVD+R/RW — диски однократной (R — Recordable) и многократной (RW — ReWritable) записи;

·  DVD-R/RW — диски однократной (R — Recordable) и многократной (RW — ReWritable) записи;

·  DVD-RAM — диски многократной записи с произвольным доступом (RAM — Random Access Memory).

Любой из этих 4 типов носителей DVD может нести любую из трёх структур данных.

Физически DVD может иметь одну или две рабочие стороны и один или два рабочих слоя на каждой стороне. От их количества зависит ёмкость диска (из-за чего они получили также названия DVD-5, −9, −10, −18, по принципу округления ёмкости диска в Гб до ближайшего сверху целого числа):

Ёмкость DVD-дисков	В Гигабайтах (109 байт)	В Гибибайтах (230 байт)
1-сторонние 1-слойные (DVD-5)	4,7	4,38
1-сторонние 2-слойные (DVD-9)	8,5	7,96
2-сторонние 1-слойные (DVD-10)	9,4	8,75
2-сторонние 2-слойные (DVD-18)	17,1	15,93

Указанные цифры — приблизительные. На DVD данные записываются секторами; один сектор содержит 2048 байт. Поэтому точное значение ёмкости DVD можно определить умножением 2048 на число секторов на диске, которое слегка варьируется у различных типов DVD носителей (цифры даны для 1-сторонних дисков; у 2-сторонних, очевидно, всё 2 раза больше):

Единица скорости (1x) чтения/записи DVD составляет 1 байт/с (то есть около 1352 Кбайт/с = 1,32 Мбайт/с), что примерно соответствует 9-й скорости (9x) чтения/записи CD, которая равна 9 × 150 = 1350 Кбайт/с. Таким образом, 16-скоростной привод обеспечивает скорость чтения (или записи) DVD равную 16 × 1,32 = 21,12 Мбайт/с.

Возникновение форматов DVD±R и их совместимость

Стандарт записи DVD-R(W) был разработан в 1997 г. DVD-Forum'ом как официальная спецификация (пере)записываемых дисков. Однако цена лицензии на эту технологию была слишком высока, и поэтому несколько производителей пишущих приводов и носителей для записи объединились в «DVD+RW Alliance», который и разработал в середине 2002 г. стандарт DVD+R(W), стоимость лицензии на который была ниже. Поначалу «болванки» (чистые диски для записи) DVD+R(W) были дороже, чем «болванки» DVD-R(W), но теперь цены сравнялись.

Все приводы для DVD могут читать оба формата дисков, и большинство пишущих приводов также могут записывать оба типа «болванок». Среди остальных приводов форматы «+» и «-» одинаково популярны — половина производителей поддерживает один стандарт, половина — другой. Идут споры, вытеснит ли один из этих форматов своего конкурента или они продолжат мирно сосуществовать. Однако, поскольку формат DVD-R(W) появился почти на 5 лет раньше DVD+R(W), многие старые или дешёвые плееры вероятнее всего поддерживают лишь DVD-R(W). Это следует учитывать, особенно при записи дисков для распространения, когда тип читающего устройства (плеера или DVD-привода) заранее не известен.

http://ru. wikipedia. org/wiki/DVD

Blu-ray Disc или сокращённо BD (от англ. blue ray — голубой луч и disc — диск) - формат оптического носителя, используемый для записи и хранения цифровых данных, включая видео высокой чёткости с повышенной плотностью. Стандарт Blu-ray был совместно разработан консорциум BDA.

Blu-ray (букв. «голубой-луч») получил своё название от использования для записи и чтения коротковолнового (405нм) «синего» (технически сине-фиолетового) лазера. На международной выставке потребительской электроники Consumer Electronics Show (CES), которая прошла в январе 2006 года, было объявлено о том, что коммерческий запуск формата Blu-ray пройдёт весной 2006 года.

Защита Blu-ray была взломана 20 января 2007 года

Однослойный диск Blu-ray (BD) может хранить 23.3, 25, 27 или 33 Гб, двухслойный диск может вместить 46,6, 50, или 54 Гб. Также в разработке находятся диски вместимостью 100 Гб и 200 Гб с использованием соответственно четырёх и шести слоёв. Корпорация TDK уже анонсировала прототип четырехслойного диска объёмом 100 Гб.

На данный момент доступны диски BD-R и BD-RE, в разработке находится формат BD-ROM. В дополнение к стандартным дискам размером 120 мм, выпущены варианты дисков размером 80 мм для использования в цифровых фото- и видеокамерах. Планируется, что их объём будет достигать 15 Гб для двухслойного варианта.

Физический размер	Однослойная вместимость	Двухслойная вместимость
120 мм	23.3/25/27 Гб	46.6/50/54 Гб
80 мм	7.8 Гб	15.6 Гб

Лазер и оптика

В технологии Blu-ray для чтения и записи используется сине-фиолетовый лазер с длиной волны 405 нм. Обычные DVD и CD используют красный и инфракрасный лазеры с длиной волны 650 нм и 780 нм соответственно.

Такое уменьшение позволило сузить дорожку вдвое по сравнению с обычным DVD-диском — до 0,32 микрон — и увеличить плотность записи данных.

Более короткая длина волны сине-фиолетового лазера позволяет хранить больше информации на 12 см дисках того же размера, что и у CD/DVD. Эффективный «размер пятна», на котором лазер может сфокусироваться, ограничен дифракцией и зависит от длины волны света и числовой апертуры линзы, используемой для его фокусировки. Уменьшение длины волны, использование большей числовой апертуры (0,85, в сравнении с 0,6 для DVD), высококачественной двухлинзовой системы, а также уменьшение толщины защитного слоя в шесть раз (0,1 мм вместо 0,6 мм) предоставило возможность проведения более качественного и корректного течения операций чтения/записи. Это позволило записывать информацию в меньшие точки на диске, а значит, хранить больше информации в физической области диска, а также увеличить скорость считывания до 432 Мбит/с.

Технология твёрдого покрытия

Это покрытие, разработанное корпорацией TDK, получило название «Durabis», оно позволяет очищать BD при помощи бумажных салфеток — которые могут нанести повреждения CD и DVD. Формат HD DVD имеет те же недостатки, так как эти диски производятся на основе старых оптических носителей. По сообщению в прессе «голые» BD с этим покрытием сохраняют работоспособность даже будучи поцарапанными отвёрткой. [6]

Кодеки

Кодек используется для преобразования видео и аудио потока и определяет размер, который видео будет занимать на диске. В некоторых или почти всех видеодисках, которые появятся в начале, будет использоваться кодек MPEG-2.

На данный момент в спецификацию формата BD-ROM включена поддержка трёх кодеков: MPEG-2, который также является стандартным для DVD; MPEG-4 H.264/AVC кодек и VC-1 — новый быстро развивающийся кодек, созданный на основе Microsoft Windows Media 9. При использовании первого кодека на один слой возможно записать около двух часов видео высокой чёткости, другие два более современных кодека позволяют записывать до четырёх часов видео на один слой.

Для звука BD-ROM поддерживает линейный (несжатый) PCM, Dolby Digital, Dolby Digital Plus, DTS, DTS-HD и Dolby Lossless (формат cжатия данных без потерь, также известный как Meridian Lossless Packing (MLP).

Системы защиты авторских прав

В формате Blu-ray применен экспериментальный элемент защиты под названием BD+, который позволяет динамически изменять схему шифрования. Стоит шифрованию быть сломанным производители могут обновить схему шифрования, и все последующие копии будут защищены уже новой схемой. Таким образом, единичный взлом шифра не позволит скомпрометировать всю спецификацию на весь период её жизни.

Следующим уровнем защиты, которым обладают диски — это технология цифровых водяных знаков под названием ROM-Mark. Эта технология будет жёстко прошита в ПЗУ приводов при производстве, что не позволит проигрывателю проигрывать без специальной скрытой метки, которую, по утверждению Ассоциации, будет невозможно подделать. Так путём жёсткого регулирования и лицензирования заводов будут отбираться производители дисков, которым будет поставлено специальное оборудование.

В дополнение к этому, все Blu-ray проигрыватели смогут выдавать полноценный видеосигнал только через защищённый шифрованием интерфейс. Это означает, что большинство первых HDTV-телевизоров, которые продавались без интерфейсов с поддержкой HDCP (HDMI или DVI с поддержкой HDCP) не смогут воспроизводить видео высокой чёткости с Blu-ray дисков.

http://ru. wikipedia. org/wiki/Blu-ray_Disc

Видеокарта. Назначение и основные компоненты видеокарты: BIOS, графический процессор, видеопамять, ЦАП, шина, видеодрайвер. Технологии SLI и CROSSFIRE. Разрешение экрана и битность цвета..

Видеокарта (графическая карта, видеоадаптер) - устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора

Компоненты видеокарты:

Для работы видеокарты необходимы следующие основные компоненты:

·  BIOS (Basic Input/Output System — базовая система ввода-вывода);

·  графический процессор, иногда называемый набором микросхем системной логики видеокарты;

·  видеопамять;

·  цифроаналоговый преобразователь, он же DAC (Digital to Analog Converter). Ранее используемый в качестве отдельной микросхемы, DAC зачастую встраивается в графический процессор новых наборов микросхем. Необходимость в подобном преобразователе в цифровых системах (цифровые видеокарты и мониторы) отпадает, однако, пока живы аналоговый интерфейс VGA и аналоговые мониторы, DAC еще некоторое время будет использоваться;

·  разъем;

·  видеодрайвер.

·  Практически все видеокарты имеют наборы микросхем с поддержкой функций ускорения отображения трехмерных объектов.

·  BIOS видеокарты

Видеокарты имеют свою BIOS, которая подобна системной BIOS, но полностью независима от нее. (Другие устройства в компьютере, такие, как SCSI-адаптеры, могут также иметь собственную BIOS.) Если вы включите монитор первым и немедленно посмотрите на экран, то сможете увидеть опознавательный знак BIOS видеоадаптера в самом начале запуска системы.

BIOS видеокарты, подобно системной BIOS, хранится в микросхеме ROM; она содержит основные команды, которые предоставляют интерфейс между оборудованием видеоадаптера и программным обеспечением. Программа, которая обращается к функциям BIOS видеокарты, может быть автономным приложением, операционной системой или системной BIOS. Обращение к функциям BIOS позволяет вывести информацию о мониторе во время выполнения процедуры POST и начать загрузку системы до начала загрузки с диска любых других программных драйверов.

.

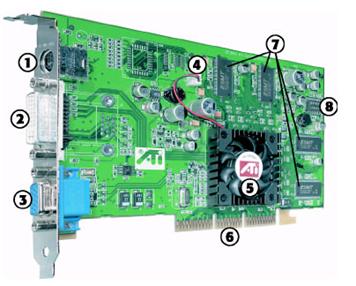

1-TV-выход; 2-Разъем DVI (можно преобразовать в аналоговый сигнал); 3-Выход VGA; 4-Разъем питания вентилятора охлаждения; 5-Графический процессор с интегрированной DAC и теплоотводом/вентилятором; 6-Разъем AGP 8х; 7-Модули памяти DDR; 8-Микросхема регулировки напряжения.

Графический процессор

Графический процессор, или набор микросхем, является сердцем любой видеокарты и характеризует быстродействие адаптера и его функциональные возможности. Две видеокарты различных производителей с одинаковыми процессорами зачастую демонстрируют схожую производительность и функции обработки графических данных. Кроме того, программные драйверы, с помощью которых операционные системы и приложения управляют видеокартой, как правило, разрабатываются именно с учетом параметров конкретного набора микросхем.

Зачастую драйвер, предназначенный для видеокарты с определенным набором микросхем, можно использовать с другим адаптером, в котором есть тот же набор микросхем. Безусловно, разница в быстродействии видеокарт с одинаковыми графическими процессорами зависит от типа и объема установленной видеопамяти. В видеокартах используется несколько основных типов процессоров.

Поскольку быстродействие видеокарты и наличие необходимых функций играет важнейшую роль для конечного пользователя, перед покупкой конкретного продукта узнайте о нем как можно больше, просмотрите обзоры и журнальные статьи, посетите Web-узел производителя.

Лидирующий производитель графических процессоров, компания NVIDIA, создает исключительно наборы микросхем, в то время как ее ближайший конкурент, компания ATI, занимается непосредственной компоновкой видеокарт собственными процессорами, которые также поставляются сторонним производителям.

Видеопамять

Большинство видеокарт для хранения изображений при их обработке обходятся собственной видеопамятью; хотя некоторые видеоадаптеры AGP используют системную оперативную память для хранения трехмерных текстур, эта функция редко находит применение. Во многих дешевых системах встроенные графические системы используют оперативную память компьютера посредством унифицированной архитектуры памяти (Unified Memory Architecture — UMA). В любом случае с помощью как собственной, так и заимствованной видеопамяти выполняются одни и те же операции.

От объема видеопамяти зависит максимальная разрешающая способность экрана и глубина цвета, поддерживаемая адаптером. На рынке в настоящее время предлагаются модели с различным объемом видеопамяти: 128, 256, 512 Мбайт. Хотя больший объем видеопамяти не сказывается на скорости обработки графических данных, при использовании увеличенной шины данных (с 64 до 128 или 256 бит) или системной оперативной памяти для кэширования часто отображаемых объектов скорость видеокарты может существенно увеличиться.

Кроме того, объем видеопамяти позволяет видеокарте отображать больше цветов и поддерживать более высокое разрешение, а также хранить и обрабатывать трехмерные текстуры в видеопамяти адаптера AGP/ PCI-E 16x, а не в ОЗУ системы.

Память DDR SDRAM

Разработан для современных системных плат с частотой шины 133 МГц. В настоящее время во всех видеокартах среднего и высшего уровней используется DDR2, DDR3 и DDR4.

Разрядность шины видеосистемы

Рассматривая память в системе отображения, следует также остановиться на формате обращения к памяти со стороны схем обработки изображения. В современной видеокарте все схемы, необходимые для формирования и обработки изображения, реализованы в специализированной микросхеме — графическом процессоре, установленном на этой же плате. Графический процессор и память обмениваются данными по локальной шине. Большинство современных адаптеров имеют 64-,128- или 256-разрядную шину. Кое-кого это может привести в замешательство: ведь с шиной сразу ассоциируются разъемы и т. п.

Но здесь речь идет о локальной шине, к которой имеют доступ только микросхемы графического процессора и памяти адаптера. Другими словами, если в описании видеоадаптера указано, что он 64-разрядный, не пугайтесь — в действительности это плата с 32-разрядным интерфейсом PCI-E16x или AGP, но внутри нее обмен между памятью и графическим процессором выполняется по 64-разрядной локальной шине.

Цифроаналоговый преобразователь

Цифроаналоговый преобразователь видеокарты (обычно называемый RAMDAC) преобразует генерируемые компьютером цифровые изображения в аналоговые сигналы, которые может отображать монитор. Быстродействие цифроаналогового преобразователя измеряется в МГц, чем быстрее процесс преобразования, тем выше вертикальная частота регенерации.

В современных высокоэффективных видеокартах быстродействие может достигать 350 МГц и выше. В большинстве современных видеоадаптеров функции преобразователя поддерживаются непосредственно графическим процессором, однако у некоторых адаптеров с поддержкой нескольких мониторов есть отдельная микросхема RAMDAC, которая позволяет второму монитору работать с разрешением, отличным от установленного разрешения основного монитора.

При увеличении быстродействия цифроаналогового преобразователя происходит повышение частоты вертикальной регенерации, что позволяет достичь более высокого разрешения экрана при оптимальных частотах обновления (72-85 Гц и более).

Шина

В настоящее время существует четыре разновидности шины AGP – 1х, 2х, 3х, 4x, и 8х. Оригинальная версия AGP 1х работает на частоте 66 МГц и обеспечивает максимальную скорость передачи данных 266 Мбайт/с. Версия AGP 2х работает на частоте 133 МГц и обеспечивает скорость передачи данных 533 Мбайт/с. AGP 4х обеспечивает скорость передачи данных до 1 Гбайта/с. Шина AGP 4х может использоваться также с AGP 2х - совместимыми системными платами (правда, в этом случае ее быстродействие снижается до 2х).

Компания Intel 2001 году выпустила спецификацию 1.0 режима AGP 8х, скорость передачи данных которого достигает 2 Гбайт/с. Режим 8х совместим со слотами AGP 4х, присутствующим в системных платах. Хотя AGP 3.0 (AGP 8x) является самой быстрой версией шины AGP, для работы с не очень новой системой лучше воспользоваться видеокартой AGP 4x (1.5 В), которая будет работать с интерфейсом AGP 4х и 8х.

В настоящее время, наиболее распространенным является новый стандарт шины PCI-E (PCI Express) для персональных компьютеров, который сейчас приходит на замену AGP. Новая технология PCI-E обеспечивает достаточно широкую полосу пропускания шин ввода-вывода для удовлетворения растущих требований к скорости передачи данных по этим шинам. Ширину пропускания канала PCI Express можно масштабировать за счет добавления каналов с данными, при этом получаются соответствующие модификации шины (PCI-E x1, x4, x8, x16).

Производительность устройства PCI-E характеризуется числом используемых сигнальных линий (lanes). Одна линия имеет пропускную способность 250 Мбайт/с (за вычетом накладных расходов) в каждом направлении передачи сигналов. Так, интерфейс PCI-E 16x (16 линий) имеет пропускную способность 4 Гбайт/с.

Наличие двух одинаковых слотов PCI-E позволит использовать сразу два видеоадаптера в параллельном режиме SLI/CrossFire (см. далее).

Видеодрайвер

Программный драйвер — важный элемент видеосистемы, с помощью которого осуществляется связь программного обеспечения с видеокартой. Ваша видеокарта может быть оснащена самым быстрым процессором и наиболее эффективной памятью, но плохой драйвер способен свести на нет все эти преимущества.

Видеодрайверы используются для поддержки процессора видеоадаптера. Несмотря на то, что видеокарты поставляются изготовителем вместе с драйверами, иногда используются драйверы, поставляемые вместе с набором микросхем системной логики.

Большинство производителей видеоадаптеров и наборов микросхем системной логики имеют свои Web-серверы, где можно найти информацию о самых последних версиях драйверов. Хотя может пригодиться драйвер, поставляемый вместе с набором микросхем системной логики, лучше использовать драйверы, поставляемые производителем адаптера.

Графические API

API (Application Programming Interface) предоставляют разработчикам аппаратного и программного обеспечения средства создания драйверов и программ, работающих быстрее на большом количестве платформ. Программные драйверы разрабатываются для взаимодействия непосредственно с API, а не с операционной системой и программным обеспечением.

В настоящее время существует два графических API — OpenGL (компания SGI) и Direct 3D (Microsoft).

Хотя производители видеоадаптеров поддерживают стандарт OpenGL, компания Microsoft предоставляет поддержку Direct3D для более комплексного API, называемого DirectX.

DirectX 9 и выше являются последними версиями программного интерфейса, расширившего поддержку трехмерной графики и обеспечившего улучшенные игровые возможности. Для получения дополнительной информации относительно DirectX или загрузки его по-следней версии обратитесь на Web-узел DirectX компании Microsoft: www. /directx.

CrossFire или SLI

В ответ на разработку и продвижение старой-новой технологии SLI (МК №30(3компанией NVIDIA, главный конкурент на рынке видеоускорителей, компания ATI, разработала и внедрила свое аналогичное решение — технологию CrossFire. Так же, как и SLI от NVIDIA, она позволяет объединять ресурсы двух видеокарт в одном компьютере между собой, повышая производительность видеоподсистемы. Технология CrossFire в корне отличается от SLI, соответственно, имеет мало общего с конкурентом. Отдавая предпочтение определенным преимуществам той или иной технологии, в недалеком будущем пользователи будут выбирать между NVIDIA и ATI не только исходя из годами сформировавшихся мнений о брэндах, но и базируясь на фактах о технологиях SLI или CrossFire.

Техническая база

По аналогии с NVIDIA, для размещения двух видеокарт ATI в одной «упряжке» потребуется материнская плата с чипсетом того же производителя (планируется, что поддерживать CrossFire также будет чипсет Intel i975X), с двумя слотами PCI Express. Как и SLI, CrossFire требовательна к системным ресурсам, что потребует качественного БП. Рассмотрим требования к системе более детально.

Материнская плата. Мать должна быть основана на чипсете ATI Radeon Xpress 200 CrossFire. Данные платы выпускаются как для процессоров AMD Sempron/Athlon 64, так и для Intel Pentium 4/Celeron. Так что ATI теперь будет зарабатывать и на чипсетах, производство которых ранее не достигало больших масштабов.

Видеокарты. Для работы технологии необходима ведущая карта CrossFire master (детальнее об этом — ниже) и любая другая видеокарта на базе чипа из того же семейства, что и ведущая карточка. Ведущую карточку от других отличает наличие разъема DMS–59 (соединяемого с DVI на ведомой карте), чипа CrossFire, ну и, конечно же, стоимость.

Блок питания. Для содержания такого серьезного комплекта понадобится БП с мощностью 400–450 Вт минимум, желательно более мощный.

Ну вот, собственно, и все что нужно для сборки видеосистемы CrossFire. Как вы заметили, ATI более гибко относится к своим покупателям, не привязывая их, как землю к колхозу, к обязательной покупке двух карточек с одинаковым чипом от одного производителя. Привязка осуществляется только к семейству видеочипа, на котором основан ускоритель. То есть, можно приобрести ведущий видеоускоритель Radeon X800 и ведомый Radeon X800 XL. Master Radeon X800 будет совместим с карточкой любого производителя на базе любой модификации чипа X800. Это безусловное преимущество над конкурентом — если брать один ускоритель, с перспективой дальнейшей модернизации путем доустановки еще одной видеокарты, то не придется рыскать в поисках карточки какого-то определенного производителя на базе конкретного чипа. На данный момент технологию CrossFire поддерживают видеокарты на базе X800 и X850, а также новинки на базе X1xxx.

Основные принципы

На ведущей видеокарте (master CrossFire) находится специальный чип, позволяющий совмещать усилия ускорителей. Он попиксельно (в реальном времени) обрабатывает изображения, сгенерированные каждой карточкой, и объединяет их в единую картинку. Вся информация с ведомой видеокарты ведущей передается по соединению через разъемы DMS-59 и DVI. Длина кабеля между двумя карточками в таком случае довольно мала, что позволяет избежать потерь при передаче данных (теоретически).

Особенности и режимы работы CrossFire

Всего для CrossFire доступно 3 режима рендеринга: SuperTiling, AFR, Scissor. В отличие от SLI-систем свободный выбор режимов недоступен и нужный режим выбирается драйвером автоматически.
