Научно-производственное предприятие «ЭЛЕКТРОМАШ»
КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ
С ОДНОФАЗНЫМ ТРАНСФОРМАТОРОМ
КТПОЛ - 1,25\10(6)-0,22-У1-01
Руководство по эксплуатации
1ЭМ100.001 РЭ
г. Екатеринбург
ОГЛАВЛЕНИЕ
Раздел | Лист |
1 ОПИСАНИЕ И РАБОТА | 3 |
1.1 Введение | 3 |
1.2 Назначение | 3 |
1.3 Конструкция | 3 |
1.4 Достоинства, возможности и устойчивость к климатическим воздействиям | 3 |
1.5 Трансформатор ОЛ-1,25/10(6)-УХЛ1 | 4 |
1.6 Ограничители перенапряжений нелинейные (ОПН) | 4 |
1.7 Предохранители типа ПКБ-10У1 | 5 |
1.8 Работа подстанции | 5 |
1.9 Защита подстанции | 6 |
1.10 Маркировка | 6 |
1.11 Упаковка, правила хранения и транспортирования | 6 |
2 ЭКСПЛУАТАЦИЯ ПОДСТАНЦИИ | 7 |
2.1 Подготовка к эксплуатации | 7 |
2.2 Входной контроль комплектующих изделий перед пуском в эксплуатацию | 7 |
2.3 Монтаж подстанции 2.4 Комплексная проверка состояния подстанции и профилактические измерения | 8 9 |
2.5 Указание мер безопасности | 9 |
2.6 Возможные неисправности и восстановление работоспособности подстанции | 10 |
ПРИЛОЖЕНИЕ А | 11 |
ПРИЛОЖЕНИЕ Б | 12 |
ПРИЛОЖЕНИЕ В | 17 |
1 ОПИСАНИЕ И РАБОТА
1.1 ВВЕДЕНИЕ
Настоящее описание предназначено для изучения «Комплектной трансформаторной подстанции с однофазным трансформатором серии КТПОЛ» и содержит описание ее устройства, принцип работы, технические характеристики и другие сведения, необходимые для длительной и надежной эксплуатации.
КТПОЛ имеет следующие варианты исполнения:
Наименование изделия | Переменные данные исполнения |
КТПОЛ-1,25/10(6)-0,22-У1 | Подстанция мощностью 1,25 кВ. А на напряжение 10(6) кВ с БКУ |
КТПОЛ-1,25/10(6)-0,22-У1-01 | Подстанция мощностью 1,25 кВ. А на напряжение 10(6) кВ без БКУ |
КТПОЛ-4/10(6)-0,22-У1 | Подстанция мощностью 4 кВ. А на напряжение 10(6) кВ с БКУ |
КТПОЛ-4/10(6)-0,22-У1-01 | Подстанция мощностью 4 кВ. А на напряжение 10(6) кВ без БКУ |
Данное руководство распространяется на исполнения КТПОЛ-1,25/10(6)-0,22-У1-01
1.2 НАЗНАЧЕНИЕ
Подстанция мощностью 1,25 кВ. А предназначена для приема и преобразования электрической энергии однофазного переменного тока частотой 50 Гц напряжением 10(6) кВ в напряжение 0,22 кВ и передачи ее для питания цепей сигнализации, централизации, блокировки (релейный шкаф) и других железнодорожных потребителей.
Принципиальная электрическая схема подстанции приведена на рисунке А.1.
1.3 ДОСТОИНСТВА, ВОЗМОЖНОСТИ И УСТОЙЧИВОСТЬ К
КЛИМАТИЧЕСКИМ ВОЗДЕЙСТВИЯМ
§ срок эксплуатации основного оборудования - 25 лет;
§ малообслуживаемая;
§ высокая надежность работы;
§ простота конструкции и монтажа;
§ защитное покрытие металлической конструкции (светло-серый или зеленый цвет);
§ высокая надежность от грозовых и коммутационных перенапряжений;
§ защита цепи источника питания и линии электропередачи ЛЭП от токов короткого замыкания (КЗ).
Подстанция изготовлена в климатическом исполнении «У» категории размещения 1 и предназначена для эксплуатации при наружной установке в условиях:
§ рабочее значение температуры окружающего воздуха:
верхнее – плюс 50 °C,
нижнее – минус 45 °C,
§ верхнее значение относительной влажности воздуха 100% при 25°С
1.4 КОНСТРУКЦИЯ
КТПОЛ крепится на опорах ЛЭП или на опорах контактной сети.
На раме (рисунок Б.1) высотой 1440 мм устанавливается при сборке на месте монтажа подстанции следующее оборудование (рисунок Б.2):
§ ограничители 8 перенапряжений нелинейные ОПН (2 шт.), неремонтопригодные со сроком эксплуатации 20-30 лет;
§ разъединители 9 на базе предохранителя ПКБ-10У1 (2 шт.), неремонтопригодные со сроком эксплуатации 25 лет;
§ трансформатор 10 ОЛ-1,25/10(6)-УХЛ1 с литой изоляцией (1 шт.), неремонтопригодный со сроком эксплуатации 25 лет.
1.5 ТРАНСФОРМАТОР ОЛ-1,25\10(6)-УХЛ1
Трансформатор (рисунок 1) предназначен для преобразования напряжения 10(6) кВ в напряжение 0,22 кВ.
Технические данные
Наименование параметра | Нормы | |
ОЛ-1,25/6 | ОЛ-1,25/10 | |
Класс напряжения, кВ | 6 | 10 |
Наибольшее рабочее напряжение, кВ | 7,2 | 12 |
Номинальное напряжение первичной обмотки, кВ | 6,3 | 10,5 |
Номинальное напряжение вторичной обмотки, В | ||
х-а1 | 218 | |
х-а2 | 224 | |
х-а3 | 230 | |
х-а4 | 236 | |
х-а5 | 242 | |
Ток холостого хода, % | 50 | |
Потери холостого хода, Вт | 50 | |
Напряжение короткого замыкания, % | 5 | |
Потери короткого замыкания, Вт | 55 | |
Номинальная мощность, ВА | 1250 | |
Номинальная частота, Гц | 50 | |
Схема и группа соединения обмоток | I/I-0 | |
Масса (макс.), кг | 40 | 42 |
Между высоковольтной и низковольтной обмотками установлен металлический экран, соединенный с магнитопроводом, заземляемым через раму на высоковольтный заземлитель. При этом при пробое изоляции исключается появление высокого напряжения во вторичной обмотке трансформатора и не требуется установки пробивного предохранителя.
Рисунок 1 – Принципиальная схема трансформатора
1.6 ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ НЕЛИНЕЙНЫЕ (ОПН)
1.6.1 Ограничители предназначены для защиты подстанции от грозовых и коммутационных перенапряжений со стороны воздушной линии сигнализации, централизации и блокировки ВЛ СЦБ и ВЛ продольного электроснабжения ПЭ.
1.6.2 Присоединение ограничителя к заземляющему контуру должно осуществляться в соответствии с требованием «Правил устройства электроустановок» ПУЭ. Присоединение прокладывается от нижнего фланца ограничителя к заземлению конструкции, на которой он установлен.
1.6.3 Ограничители поставляются с крепежными верхними и нижними принадлежностями, контактный вывод которых из нержавеющей стали подходит для алюминиевых или медных проводников диаметром от 3 до 12 мм.
1.7 ПРЕДОХРАНИТЕЛИ ТИПА ПКБ-10У1
Предохранители эксплуатируются на сигнальных установках железных дорог и предназначены для защиты ВЛ СЦБ и ВЛ ПЭ от междуфазного короткого замыкания в трансформаторе.
1.8 РАБОТА ПОДСТАНЦИИ
Трансформатор ОЛ-1,25/10(6)-УХЛ1 получает питание по линии ВЛ СЦБ или по ВЛ ПЭ (1). При этом, в зависимости от места установки трансформатора на зоне, расстояние до подстанции (пункта питания) будет различным, а следовательно, различным падение напряжения в линии.
На вторичной стороне трансформатора имеется пять регулировочных ответвлений и нагрузка подключается к тому ответвлению, на котором напряжение близко к номинальному при конкретном расположении трансформатора на зоне.
При срабатывании защиты пункта питания и переводе питания по АВР на другой пункт питания необходимо вручную переключить отводы на вторичной стороне трансформатора, чтобы напряжение на нагрузке оставалось равным или близким к номинальному.
С целью предупреждения короткого замыкания в релейном шкафу ШР СЦБ при соединении (сваривании) нормально открытых контактов с нормально закрытыми контактами в реле АСШ2-220 (А) необходимо произвести фазировку напряжения 220 В от ВЛ СЦБ и ВЛ ПЭ.
1.9 ЗАЩИТА ПОДСТАНЦИИ
1.9.1 Защиту ВЛ СЦБ и ВЛ ПЭ от междуфазного короткого замыкания, вызванного возможными внутренними повреждениями в трансформаторе (витковые, межсекционные короткие замыкания и др.), обеспечивают плавкие вставки разъединителей – предохранителей.
1.9.2 Защиту от коротких замыканий в цепи нагрузки осуществляет автомат многократного действия АВМ-1 в кабельном ящике КЯ (рисунок В.1).
1.9.3 От грозовых и коммутационных перенапряжений со стороны ВЛ СЦБ или ВЛ ПЭ трансформатор подстанции надежно защищен ограничителями перенапряжений ОПН.
1.10 МАРКИРОВКА
1.10.1 Маркировка подстанции
КТПОЛ-1,25/10(6)-0,22-У1-01 имеет маркировку входящих в подстанцию составных элементов, изготавливаемых предприятиями и «НПП «ЭЛЕКТРОМАШ». Маркировка содержит:
- наименование предприятия-изготовителя;
- обозначение подстанции;
- основные технические данные;
- заводской номер КТПОЛ;
- дату выпуска КТПОЛ.
Маркировка выполняется краской на металлической табличке.
1.10.2 Маркировка транспортной тары содержит:
1) манипуляционные знаки – «Верх, не кантовать», «Боится сырости», «Осторожно хрупкое»;
2) основные надписи – наименование продукции, наименование грузоотправителя и грузополучателя;
3) информационные надписи – масса брутто.
1.11 УПАКОВКА, ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
1.11.1 Трансформатор (1шт.), разъединитель-предохранитель (2шт.), ОПН (2шт.), комплект метизов в упаковке и эксплуатационная документация упаковывается в один ящик. Рама в упаковочной бумаге, закрепленной лентой, поставляется отдельно от ящика. Порядок упаковки, размещение и способ укладки определяются предприятием – изготовителем («НПП «ЭЛЕКТРОМАШ»). При этом недопустимо перемещение трансформаторов за вводные изоляторы первичной обмотки.
1.11.2 Трансформаторы могут храниться на открытых площадках в таре или без нее. Срок хранения без переконсервации три года. При хранении трансформаторов более трех лет произвести переконсервацию металлических частей маслом К-17 ГОСТ .
Разъединители – предохранители могут храниться в закрытых неотапливаемых помещениях с температурой воздуха от минус 50 °C до плюс 60 °C с относительной влажностью воздуха в помещении не более 80%.
Ограничители перенапряжений могут храниться в упаковке изготовителя под навесом или в закрытых складских помещениях. Допускается хранение ограничителей 1,5 года.
Температура воздуха при хранении допускается от минус 50 °C до плюс 50 °C при относительной влажности воздуха в помещении не более 80%.
1.11.3 Упакованное в деревянный ящик оборудование подстанции и отдельно раму можно транспортировать всеми видами транспортных средств кроме воздушного транспорта, в климатических условиях по группе С ГОСТ .
2 ЭКСПЛУАТАЦИЯ ПОДСТАНЦИИ
2.1 ПОДГОТОВКА ПОДСТАНЦИИ К ЭКСПЛУАТАЦИИ
2.1.1 Подстанция поступает заказчику в пломбированном деревянном ящике. Убедитесь в целостности упаковки.
Вскройте упаковку, убедитесь в отсутствии внешних повреждений, проверьте комплектность подстанции на соответствие упаковочному листу. В случае несоответствия сообщите на предприятие-изготовитель.
К техническому обслуживанию допускаются лица, изучившие представленное руководство по эксплуатации.
2.1.2 Перед монтажными работами должны быть произведены следующие действия:
- удаление консервирующей смазки с трансформатора;
- внешний осмотр корпусов оборудования для проверки отсутствия трещин и сколов изоляции, коррозии на металлических деталях.
2.2 ВХОДНОЙ КОНТРОЛЬ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ ПЕРЕД
ПУСКОМ В ЭКСПЛУАТАЦИЮ
2.2.1 На комплектующие изделия должны присутствовать документы предприятия-поставщика, подтверждающие его качество. Содержание маркировки на комплектующих изделиях должно соответствовать сопроводительным документам и настоящему руководству.
2.2.2 Входной контроль трансформатора:
- измерение сопротивления между первичной и вторичной обмотками, а также между первичной обмоткой и заземленными четырьмя крепежными втулками мегаометром на 2500 В. Значение сопротивления изоляции должно быть не менее 1000 МОм;
- измерение сопротивления между вторичной обмоткой и четырьмя заземленными крепежными втулками мегаометром на В. Значение сопротивления должно быть не менее 1000 МОм;
- испытание внутренней изоляции первичной обмотки приложенным напряжением 22,5 кВ для трансформаторов на 6,3 кВ и 31,5 кВ для трансформаторов на 10,5 кВ при частоте 50 Гц в течение одной минуты. Изоляция испытывается между первичной обмоткой и закороченной и заземленной вторичной обмоткой, соединенной при испытании с заземленными четырьмя крепежными втулками;
- испытание внутренней изоляции вторичной обмотки приложенным напряжением 2 кВ при частоте 50 Гц в течение одной минуты. Изоляция испытывается между закороченной вторичной обмоткой и соединенными между собой четырьмя крепежными втулками. При испытании первичная обмотка должна быть закорочена;
- измерения электрического сопротивления обмоток постоянному току. Для измерения используется мост постоянного тока, обеспечивающий погрешность не более 1%;
- измерение коэффициента трансформации на всех ответвлениях вторичной обмотки;
- измерение тока холостого хода при номинальном напряжении со стороны вторичной обмотки на ответвлении х-а3 при разомкнутой первичной обмотке. Измерение значения не должны отличаться от указанных в паспорте более чем на 15%.
2.3 МОНТАЖ ПОДСТАНЦИИ
2.3.1 К монтажу подстанции допускается оборудование, прошедшее входной контроль по 2.2.
2.3.2 Комплектная трансформаторная подстанция выполняется в виде составных частей, подготовленных для сборки на месте монтажа, и обеспечивает их совместимость.
Габаритные, установочные и присоединительные размеры КТПОЛ приведены в монтажной схеме в приложении Б.
2.3.3 Монтаж рамы производится в соответствии с требованиями монтажной схемы (рис. Б.1) и таблицей комплектности (Приложение Б).
На стойку 1 крепится опора рамы 2 и опора трансформатора 3.
2.3.4 На собранную раму крепится следующее оборудование (2): трансформатор 10, средства защиты (ограничители перенапряжения 8 и разъединители-предохранители 9), в соответствии с рисунком Б.2.
Трансформатор закрепляется четырьмя болтами на металлической конструкции, которая должна быть надежно заземлена.
Болты заземления 4 находятся на стойке рамы 1 (рис. Б.1).
2.3.5 Монтаж проводов высокого и низкого напряжения проводится в соответствии с рисунком Б.3.
Формирование проводов должно производиться в соответствии с рисунками Б.4 и Б.5,
2.3.6 Комплектная трансформаторная подстанция крепится на опорах ЛЭП на высоте 4,5 м. В вертикальном направлении зона досягаемости КТПОЛ должна составлять не менее 2,5 м от поверхности, на которой находятся люди (п.1.7.70 ПУЭ).
2.3.6.1 На месте установки подстанции допускается сначала монтаж оборудования на раме, а затем подъем и крепление подстанции на опоре, или сначала крепление рамы на опоре, а затем монтаж оборудования на раме. Рама крепится к опоре болтами М16 (Приложение Б), которые не входят в комплект поставки.
2.3.6.2 При подъеме на высоту во избежание ударов подстанции или ее оборудования об окружающие конструкции, желательно корректировать с земли траекторию ее подъема при помощи дополнительной веревки.
2.3.6.3 Присоединение подстанции к линии ВЛ СЦБ или к ВЛ ПЭ должно проводиться в соответствии с требованиями ПУЭ.
2.4 КОМПЛЕКСНАЯ ПРОВЕРКА СОСТОЯНИЯ ПОДСТАНЦИИ И
ПРОФИЛАКТИЧЕСКИЕ ИЗМЕРЕНИЯ.
2.4.1 Комплексная проверка состояния подстанции производится 1 раз в 6 лет и сводится к очистке трансформатора, ОПН и разъединителей-предохранителей от пыли и грязи. Производится внешний осмотр и проверка механических креплений подстанции и элементов, а также электрических соединений.
На поверхности трансформатора и разъединителей-предохранителей не должно быть трещин и сколов изоляции.
2.4.2 Измерение уровня напряжения
Измерение уровня напряжения в кабельных ящиках производить под нагрузкой со стороны основного и резервного питания совместно с представителями ШЧ. (Инструкции ЦЭ881 от 14.03.02г. «Инструкция по техническому обслуживанию и ремонту устройств электроснабжения сигнализации, централизации, блокировки и связи на железнодорожном транспорте», приложение 2, пункт 2.1). При невозможности замера уровня напряжения под нагрузкой для достоверности замера на входных клеммах кабельного ящика КЯ (рисунок В.1) необходимо подключить сопротивление порядка 400 Ом мощностью 100-150 Вт типа ПЭВ.
2.5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
2.5.1 При эксплуатации подстанции необходимо руководствоваться настоящим руководством и «Правилами эксплуатации электроустановок потребителей», а также «Правилами техники безопасности при эксплуатации электроустановок и Правилами технической эксплуатации электрических станций и сетей Российской Федерации» (РД 34.20.501-95).
2.5.2 При погрузочно-разгрузочных работах запрещается бросать подстанцию и отдельные элементы подстанции.
Для перемещения трансформатора на его корпусе предусмотрены выступы (ручки).
ВНИМАНИЕ:
Не проводите какие-либо переключения в цепях КТПОЛ, не убедившись в том, что напряжение вводах подстанции отсутствует.
Снятие напряжения с подстанции КТПОЛ производится отключением предохранителей ПКБ посредством изолирующей оперативной штанги, находящейся в распоряжении эксплуатирующей организации.
2.6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ВОССТАНОВЛЕНИЕ РАБОТОСПОСОБНОСТИ ПОДСТАНЦИИ
Возможные неисправности оборудования подстанции и методы их устранения сведены в таблицу 1.
Таблица 1.
Проблема | Возможные варианты поиска решения | Решение |
1 | 2 | 3 |
Отсутствует напряжение на входных клеммах кабельного ящика (КЯ) | 1. Проверить провода спуска от трансформатора до КЯ: - при наличии неисправности (короткое замыкание, обрыв) - при отсутствии неисправности | Устранить неисправность Проверить плавкие вставки разъединителей-предохранителей |
2. Проверка плавких вставок разъединителей-предохранителей. Плавкие (ая) вставки (ка): - сгорели - не сгорели | Заменить плавкие вставки Заменить трансформатор | |
3. Видимый скол, трещина в корпусе или разрушение корпуса трансформатора | Заменить трансформатор |
Приложение А
Схема трансформаторной подстанции
1
Вывод обмотки НН | а1 | а2 | а3 | а4 | а5 |
Напряжение обмотки НН, В | 218 | 224 | 230 | 236 | 242 |
2
Тип | FU1, FU2 | FV1, FV2 | Т |
КТПОЛ-1,25/6-0,22-У1-01 | ПКБ-10У1 | ОПН | Трансформатор ОЛ-1,25/6-УХЛ1 |
КТПОЛ-1,25/10-0,22-У1-01 | ПКБ-10У1 | ОПН | Трансформатор ОЛ-1,25/10-УХЛ1 |
3
Поз. обознач. | Наименование | Кол. |
FU1, FU2 | Разъединитель-предохранитель (см. табл. А.2) | 2 |
FV1, FV2 | Ограничитель перенапряжений (см. табл. А.2) | 2 |
Т | Трансформатор (см. табл. А.2) | 1 |
1 - Схема электрическая принципиальная трансформаторной подстанции |
Приложение Б
Монтажная схема и комплектация
трансформаторной подстанции КТПОЛ-1,25/10(6)-0,22-У1-01

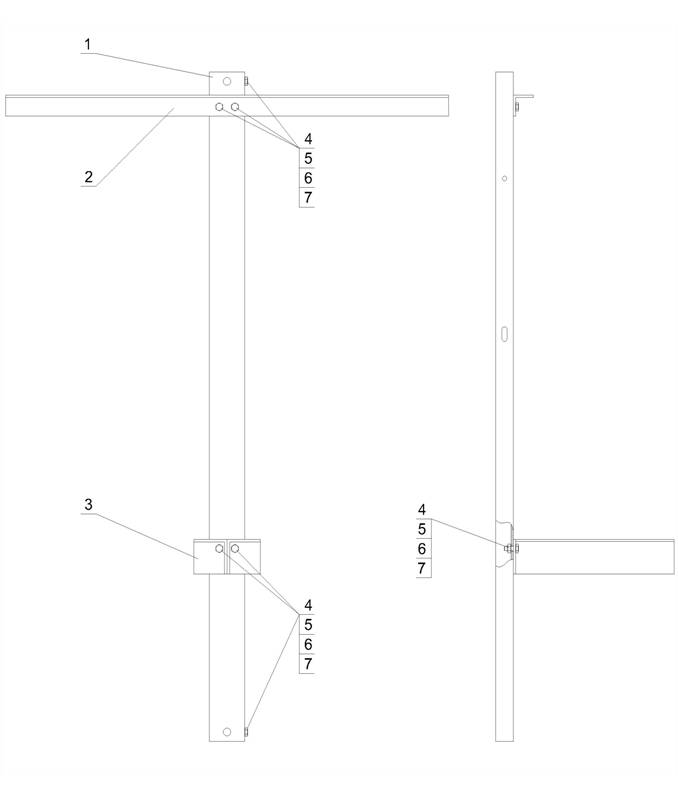

1 – Монтаж рамы
Продолжение приложения Б

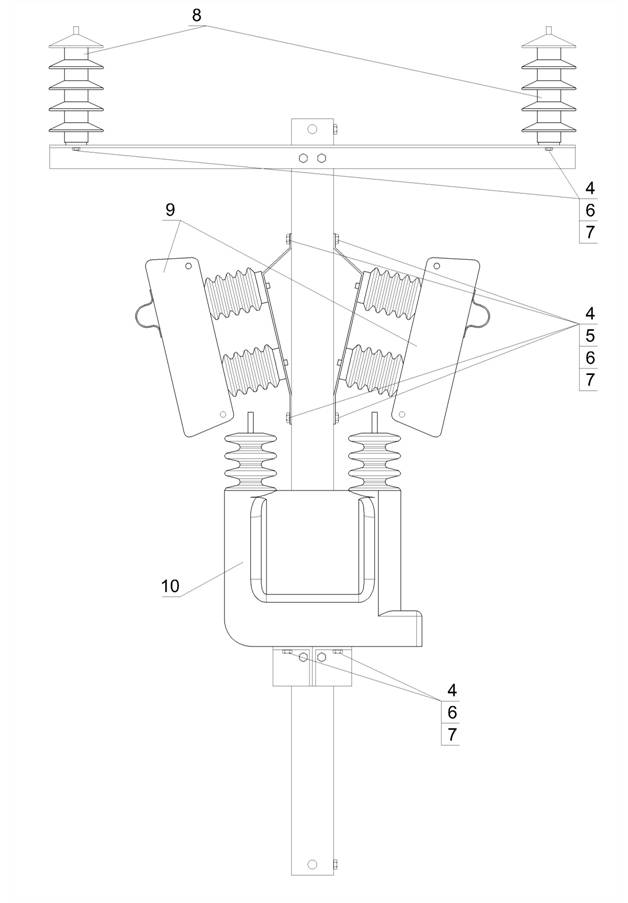

2 – Монтаж оборудования на раме
Продолжение приложения Б

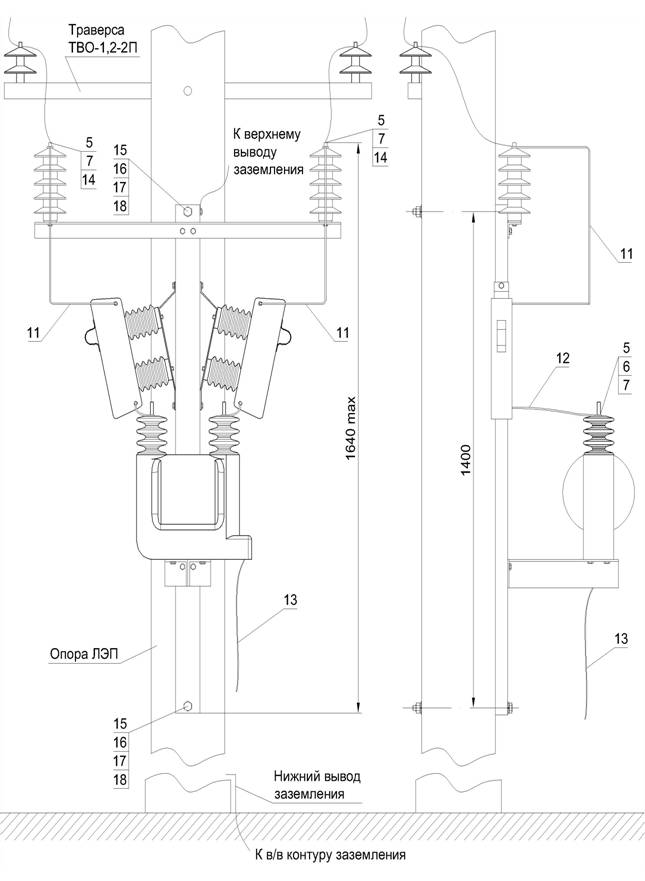

3 – Монтаж проводов высокого и низкого напряжения
Продолжение приложения Б
4 - Схема формирования левого провода высокого напряжения
Продолжение приложения Б
5 - Схема формирования правого провода высокого напряжения
Окончание приложения Б
1 – Комплектность КТПОЛ-1,25/10(6)-0,22-У1-01
Поз. | Обозначение | Количество | ГОСТ; ТУ |
1 | Стойка | 1 | 3ЭМ 300.001 |
2 | Опора рамы | 1 | 3ЭМ 300.002 |
3 | Опора трансформатора | 1 | 2ЭМ 200.002СБ |
4 | Болт М10х25 | 16 | ГОСТ 7805 или ГОСТ 7798 |
5 | Гайка М10 | 14 | ГОСТ 5927 |
6 | Шайба 10 | 17 | ГОСТ 11371 С10-01 |
7 | 10 | 20 | ГОСТ 6402 С10-01 |
8 | ОПН-6 или ОПН-10 | 2 | ТУ |
9 | ПКБ-10У1 | 2 | ТУ |
10 | ОЛ-1,25/6 или ОЛ-1,25/10 | 1 | ОГГ.ТУ |
11 | Провод БСМ-1 5 мм2 L=1300 мм | 2 | ГОСТ 4775 |
12 | Провод БСМ-1 5 мм2 L=400 мм | 2 | ГОСТ 4775 |
13 | Провод ПМТК 2,5 мм2 L=4000 мм* | 2 | ТУ |
14 | Шайба 10 (увеличенная) | 4 | ГОСТ 11371 С10-01 |
15 | Болт М16* | 2 | - |
16 | Гайка М16* | 2 | - |
17 | Шайба 16* | 2 | - |
18 | 16* | 1 | - |
Примечание - * В комплект поставки не входит
Приложение В
РЕЖИМЫ РАБОТЫ ПОДСТАНЦИЙ КТПОЛ-1,25/10(6)-0,22-У1-01

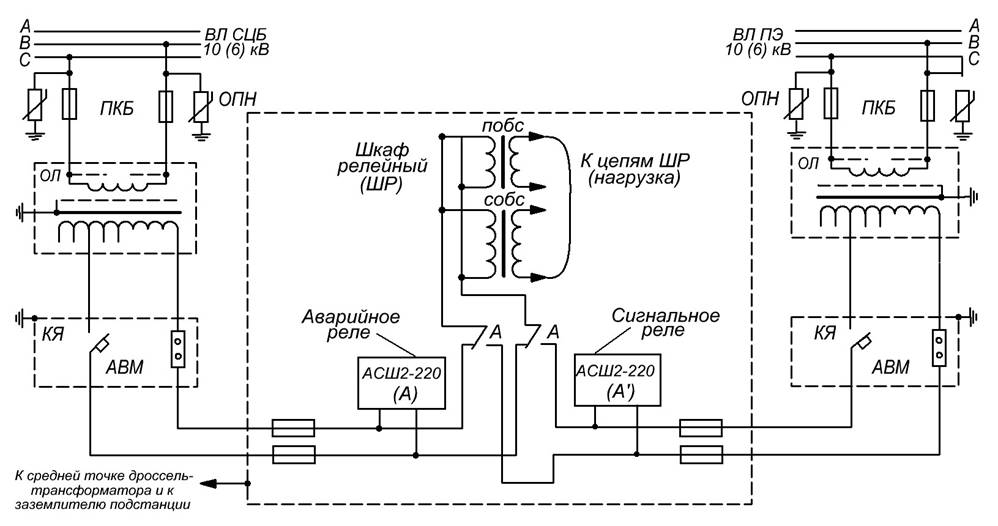

В.1 При наличии напряжения на линиях СЦБ и ПЭ (рисунок Б.1), в нормальном режиме питание релейного шкафа (ШР) производится от линии СЦБ (основное питание). Напряжение от линии СЦБ подается на обмотку аварийного реле АСШ2-220 (А) и нагрузку (шкаф ШР).
При исчезновении напряжения на входе блока линии СЦБ питание шкафов СЦБ переводится на питание от линии ПЭ при помощи аварийного реле АСШ-220(А)
При восстановлении цепи питания на выходе блока линии СЦБ реле возвращает питание шкафов на линию СЦБ.
В.2 Последовательность работы подстанций при возникновении короткого замыкания в релейном шкафу
В.2.1 Ниже рассматривается последовательность работы подстанций линии ВЛ СЦБ и ПЭС при возникновении короткого замыкания в цепи нагрузки релейного шкафа после контактов реле АСШ2-220 (А).
В.2.2 После возникновения короткого замыкания в релейном шкафу после контактов реле АСШ2-220 (А), катушка этого реле сначала шунтируется коротким замыканием, а далее обесточивается при отключении нагрузки автоматом АВМ-1 в кабельном ящике. Реле отпадает.
В.2.3 При отпадании реле своими нормально закрытыми контактами переключает питание шкафа на линию ПЭ. Контакты реле переключаются на короткое замыкание. Автомат АВМ-1 в линии ПЭ отключает питание нагрузки.
В.2.4 По истечении времени задержки автомата АВМ-1 в линии СЦБ равного 0,5 секунды производится попытка включения на обмотку реле А. Реле А срабатывает и своими нормально открытыми контактами подключает выход подстанции СЦБ на короткое замыкание. АВМ-1 цепи СЦБ отключает цепь нагрузки. Шкаф подключается к линии ПЭ. Возможен процесс многократного поочередного подключения линий СЦБ и ПЭ.
В.3 Короткое замыкание в питающих цепях (до контактов реле АСШ2-220(А) шкафа ШР)
В.3.1 После возникновения короткого замыкания в питающих цепях от подстанции до контактов реле АСШ2-220(А) АВМ-1 линии СЦБ отключает цепь нагрузки. Катушка реле АСШ2-220(А) сначала шунтируется коротким замыканием, а далее обесточивается автоматом АВМ-1 цепи нагрузки при отключении линии СЦБ. Реле отпадает.
В.3.2 При отпадании реле своими нормально закрытыми контактами переключает питание шкафа на линию ПЭ.
В.3.3 Питание шкафа ШР производится от резервного питания – линии ПЭ
