Контактные рельсы 4-х жильные

Контактные рельсы 4-х жильные

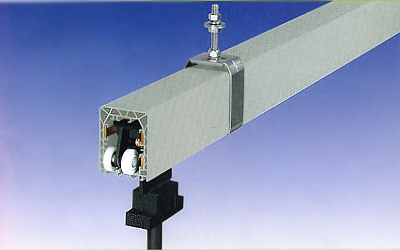

 Контактный рельс состоит из пластмассового корпуса с 4-мя или 5-ю медными проводами, крепежа со штепсельными или винтовыми соединениями, концевых или линейных питательных элементов, жёсткой подвесной опорой, скользяшей подвесной опорой, токосъемника и подводка-захвата токосъемника.
  Мы предлагаем троллейный токоподвод нескольких производителей:
  VAHLE(Германия) и WAMPFLER(Китай)

VAHLE(Германия)

 Контактные рельсы VAHLE оправдали себя много лет в эксплуатации, совершенствуются до сих пор и соответствуют уровню современной техники.

Оптимальное соотношение цена/качество. Использование качественных компонентов в сочетании с непрерывной токопроводящей шиной позволяет создать долговечную и надежную систему, для монтажа которой, к тому же, не требуется специальный проект. Высокие токи при работе. Система медных проводников может быть использована для максимальной силы тока 40-200 A. Простой монтаж. Благодаря малому весу поливинилхлоридного корпуса, непрерывным медным шинам и тщательно спроектированных монтажных компонентов установка системы токоподвода производится быстро и просто Компактность. Система токоподвода занимает очень мало места и легко вписывается практически в любую установку. Безопасность. Высокое сопротивление полихлорвинилового корпуса обеспечивает полную безопасность людей, находящихся в зоне троллей. Устойчивость к скачкам температуры. Благодаря зазорам между корпусом и скользящем подвесом, расширения, вызванные изменением температуры окружающей среды, не оказывают воздействия на систему. Для весьма протяженным систем разработан специальная секция компенсирующая температурные расширения.

 Область применения:
  Для перемещающихся токопотребителей; оборудование для подъёмных кранов, подвесных дорог, электроталей, электрических элементов, станков, складских транспортных устройств, осветительных устройств.

Мостовые краны, тали Мобильные краны и портальные краны Подвесной автоматический транспорт Монорельсовые транспортные машины Хранение и распределение грузов Автоматизированные складские комплексы Транспортные конвейеры Внутренние транспортные устройства Подъемные корзины Мобильные транспортеры Самодвижущиеся двери

Техническая характеристика:

Максимальное напряжение	600 В
Номинальный ток	4А
Макс. скорость перемещения	250 м/мин
Криволинейные отрезки	по требованиям заказчика
Минимальный радиус	500 мм
Стандартные длины	1, 2, 3 и 4 м
Температурный режим	- 30 0С до + 60 0С
Тип защиты	IP24

Основные положения

 Монтаж системы строится на принципе «контролируемого расширения». Этот принцип позволяет решить распространенную проблему, связанную с тепловым расширением трех различных элементов: синтетические материалы – медь – материалы опорной конструкции. Линейное расширение и сжатие полихлорвинилового корпуса составляет 0,07 мм на градус Цельсия на метр, что почти в пять раз превышает значения для меди проводника и стали опорной конструкции. Подвижное соединение медных жил при помощи пружинных вставок позволяет решить проблему расширения
  Расширение происходит от фиксированной точки, точки жесткого подвеса. Максимальная длина установки с одной фиксированной точкой жесткого подвеса зависит от типа контактного рельса. Для установок, длина которых больше, а также в установках использующих стрелки, поворотные участки и т. д. необходимо применять специальные инструкции по монтажу. Инструкции со схемами или фотографиями обычно также приложены практически ко всем комплектующим.

Всегда начинайте монтаж от точки жесткого крепления!

 Троллейный токоподвод имеет сертификат соответствия РФ.

Техническая характеристика:

Количество жил	4шт.
Максимальное напряжение	500 В
Номинальный ток	80
Криволинейные отрезки по	нет
Стандартные длины	4 м
Температурный режим	- 15 0С до + 55 0С
Тип защиты	IP24
