4.2 РАСПРЕДЕЛИТЕЛЬНЫЕ СИЛОВЫЕ ШКАФЫ ШРС
Распределительные силовые шкафы ШРС предназначены для приема и распределения электрической энергии в промышленных установках. Шкафы рассчитаны на номинальный ток 400А и номинальное напряжение 380В в сетях с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями ПН2 и НПН2.
Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.
Наибольшее число и сечение жил проводов и кабелей, присоединяемых к одному вводному зажиму - 2х150 мм2.
Степень защиты - IР22, со стороны дна - IР00 по ГОСТ .
Возможно также изготовление ШРС с автоматическими выключателями по схеме заказчика.
Т и п | Номинальный ток, А | Число отходящих линий и номинальные токи предохранителей | Масса, кг |
ШРС 1-20 У3 | 400 | 5х60 | 56 |
ШРС 1-21 У3 | 5х100 | 83 | |
ШРС 1-22 У3 | 2х60+3х100 | 60 | |
ШРС 1-23 У3 | 8 х 60 | 72 | |
ШРС 1-24 У3 | 8 х 100 | 82 | |
ШРС 1-25 У3 | 4 х 60 + 4 х 100 | 82 | |
ШРС 1-26 У3 | 5 х 250 | 75 | |
ШРС 1-27 У3 | 5 х 100 + 2 х 250 | 77 | |
ШРС 1-28 У3 | 2 х 60 + 4 х 100 + 2 х 250 | 82 |

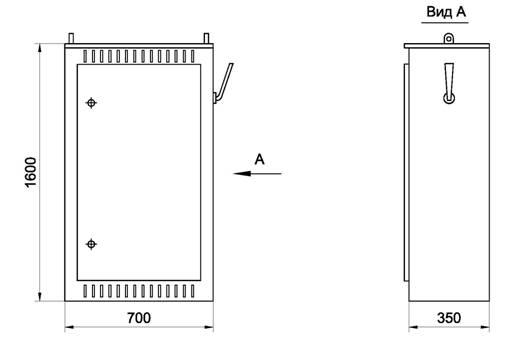

Распределительный силовой шкаф ШРС.
