Приложение
к приказу Сибирского регионального центра МЧС России
от 01.01.2001г № 000
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
по организации развертывания нештатных постов радиационного и химического наблюдения в пожарных частях и спасательных воинских формированиях МЧС России.
г. Красноярск
Содержание
№ п/п | Наименование раздела | Страница |
1. | Общие положения | 3 |
2. | Действия личного состава поста наблюдения при обнаружении радиоактивного заражения | 3-4 |
3. | Действия личного состава поста наблюдения при обнаружении химического заражения | 4-5 |
4. | Меры безопасности при выполнении работ в особых условиях | 5 |
5. | Типовые приборы поста химического наблюдения | 5 |
5.1. | Прибор химической разведки (ВПХР) | 5-12 |

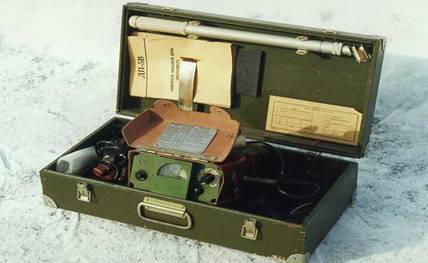

5.2. | Рентгенометр-радиометр ДП – 5Б | 12-14 |

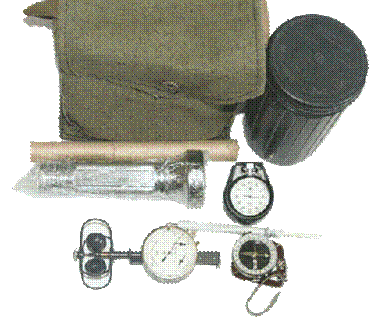

5.3. | Метеокомплект МК-3 | 15-16 |
Приложения: | ||
Приложение Документы поста наблюдения | 17 | |
Приложение Инструкция о порядке ведения радиационного и химического наблюдения, сбора данных и информирования о загрязнении объектов окружающей среды | 18 | |
Приложение Функциональные обязанности личного состава поста наблюдения | 19-21 | |
Приложение Список личного состава поста наблюдения | 22 | |
Приложение Порядок отбора проб | 23 | |
Приложение Журнал метеорологических наблюдений | 24 | |
Приложение Журнал радиационного и химического наблюдения | 25 | |
Приложение Схема оповещения и сбора личного состава поста наблюдения | 26 | |
Список литературы | 27 |
1. Общие положения
В целях своевременного установления наличия радиационной или химической опасности в чрезвычайных ситуациях и принятия мер по информированию личного состава об опасности, в подразделениях МЧС России должны быть назначены нештатные посты радиационного и химического наблюдения. Данные посты должны осуществлять деятельность в режиме повышенной готовности и чрезвычайной ситуации для наблюдения за радиационной, химической и биологической обстановкой.
Нештатный пост радиационного и химического наблюдения (далее пост наблюдения) создается на базе пожарных частей, спасательных воинских формирований МЧС России (далее объектов) и предназначен для ведения радиационного и химического наблюдения при угрозе и возникновении чрезвычайных ситуаций.
Основными задачами поста наблюдения являются:
- ведение радиационного, химического, бактериологического (биологического) и метеорологического наблюдения;
- информирование о радиоактивном, химическом и бактериологическом (биологическом) заражении;
- контроль за изменением уровней радиации на местности и заражения воздуха отравляющими веществами;
- поддержание в исправном состоянии приборов радиационного и химического контроля, их своевременное техническое обслуживание.
Пост наблюдения назначается внутренним приказом отдельной пожарной части (ПЧ), либо ОФПС в целом, и спасательного воинского формирования (СВФ) МЧС России. Приказом начальника (командира) ПЧ и СВФ назначаются должностные лица, ответственные за работу поста, поддержание в боевой готовности приборов и оборудования поста.
Пост наблюдения приводится в готовность распоряжением начальника подразделения.
Время развертывания поста – 30 минут.
Пост наблюдения состоит минимум из 3-х человек: начальника поста, наблюдателя-дозиметриста и наблюдателя-химика.
Пост наблюдения оснащается приборами радиационной и химической разведки, метеокомплектом (метеостанцией), комплектом документации и письменными принадлежностями (приложение № 1).
При развертывании поста наблюдения личный состав поста наблюдения действует согласно функциональным обязанностям (приложение № 2)
2. Действия личного состава поста наблюдения при обнаружении радиоактивного заражения.
При обнаружении уровня радиации 0,1 мР/ч в мирное время и 0,5 Р/ч в военное время, дежурный наблюдатель поста докладывает об этом начальнику поста наблюдения и переводит средства индивидуальной защиты в боевое положение. После этого продолжает наблюдение за изменением уровня радиации до достижения его максимального значения, о чем также докладывает начальнику поста наблюдения. Контроль проводится непрерывно с фиксацией уровней радиации через каждый час.
Второй наблюдатель в это время определяет и записывает показания метеоданных в журнал наблюдений (приложение № 6).
Начальник поста наблюдения уточняет уровни радиации и докладывает эти данные начальнику выставившему пост наблюдения. Полученные данные (уровень радиации и время измерения) записывает в журнал радиационного и химического наблюдения (приложение № 7).
При уровне радиации более 0,5 Р/ч личный состав поста наблюдения укрывается в здании пожарной части (далее укрытие) и продолжает измерять уровень радиации, периодически выходя из укрытия (1 раз в час)
При достижении уровня радиации 50 Р/ч личный состав поста наблюдения укрывается в здании пожарной части и продолжает измерять уровни радиации не выходя из укрытия. В этом случае величина уровня радиации на местности определяется с учетом коэффициента ослабления укрытием (Косл). Коэффициент ослабления радиации укрытием определяется наблюдателем-дозиметристом поста наблюдения в момент медленного изменения уровней радиации. Для этого он производит два измерения одновременно. Первое — снаружи укрытия, получая P1, например, равное 60 Р/ч. Второе — в центре укрытия, получая Р2, например, 3 Р/ч. Тогда
Косл. = Р1/Р2 = 60/3 = 20
Соответственно, определив Косл, далее можно проводить измерения не покидая укрытия пользуясь следующей формулой:
Р1 = Косл.×Р2
Если уровень радиации возрастает быстро, то уровни радиации измеряются без использования Косл., путем прямого измерения радиации за пределами укрытия.
3. Действия личного состава поста наблюдения при обнаружении химического заражения
При обнаружении постом наблюдения с помощью войскового прибора химической разведки (ВПХР) или газоанализатора отравляющих веществ (ОВ), а также аварийно химически опасных веществ (АХОВ) личный состав поста наблюдения немедленно переводит средства индивидуальной защиты в боевое положение.
Наблюдатель поста, обнаружив начало химического заражения, докладывает начальнику поста наблюдения, а при его отсутствии начальнику пожарной части.
После этого наблюдатель поста с помощью прибора ВПХР или газоанализатора уточняет тип ОВ или АХОВ, его концентрацию в воздухе и на местности в районе поста. Продолжая наблюдение, периодически 1-2 раза в час контролирует прибором зараженность воздуха.
Начальник поста наблюдения, получив уточненные данные от наблюдателя о типе ОВ (АХОВ), его концентрации в воздухе и на местности, размере участка заражения (определяется визуально), определяет метеоданные и записывает в журнал радиационного и химического наблюдения (приложение № 7). О результатах наблюдения по телефону докладывает начальнику пожарной части.
4. Меры безопасности при выполнении работ в особых условиях
1. При выполнении работ личный состав поста наблюдения должен умело использовать средства индивидуальной защиты кожи и органов дыхания (СИЗ).
2. На зараженной территории личному составу поста наблюдения строго соблюдать правила личной гигиены, не курить, не принимать пищу и воду, без средств защиты не прикасаться к предметам, которые могут быть заражены радиоактивными, отравляющими веществами или бактериальными средствами.
3. Время работы на зараженной территории должно определяться величиной уровня радиации с таким расчетом, чтобы не превышалась допустимая доза облучения.
4. Соблюдать меры безопасности при работе в СИЗ. При работе в условиях низких температур, а так же в условиях жары личный состав поста наблюдения обязан принимать меры безопасности по предотвращению обморожений, тепловых и солнечных ударов.
5. По окончании работы, личный состав поста наблюдения должен произвести дезактивацию (дегазацию или дезинфекцию) приборов и имущества, пройти санитарную обработку, медицинский осмотр, если это необходимо.
6. Важнейшим условием подготовки личного состава поста наблюдения по сохранению здоровья и работоспособности при действиях в различных условиях являются изучение поражающего действия радиации, химических и биологических веществ, знание и соблюдение мер безопасности, умение оказывать взаимопомощь.
5. Типовые приборы поста химического наблюдения
5.1. Прибор химической разведки (ВПХР)
Войсковой прибор химической разведки (ВПХР) предназначен для определения в воздухе, на местности, на боевой технике зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты хлорциана, BZ, а также паров VX в воздухе (рис.2).
Состав комплекта:
1. Корпус с крышкой - 1 шт.
2. Ремень плечевой 1 - шт.
3. Насос - 1 шт.
4. Насадка к насосу - 1 шт.
5. Колпачок для насадки - 8 шт.
6. Противодымный фильтр ПДФ-шт.
7. Грелка со штырем - 1 шт.
8. Патрон для грелки - 10 шт.
9. Фонарь - 1 шт.
10. Лопатка - 1 шт.
11. Индикаторные трубки ИТшт.
ИТшт.
ИТшт.
ИТшт.
12. Памятка по обращению с ВПХР - 1 шт.
13. Паспорт - 1 шт.
14. Техническое описание и инструкция по эксплуатации - 1 шт.

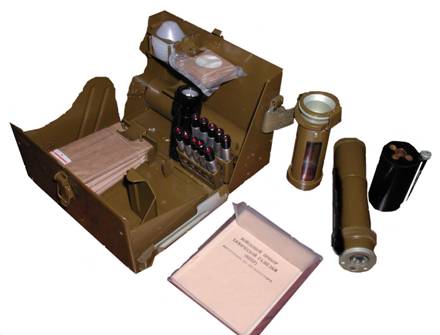

Рис.2. Войсковой прибор химической разведки ВПХР
Основные технические характеристики ВПХР
1. Чувствительность прибора к ОВ определяется чувствительностью индикаторных трубок.
2. Время определения ОВ в воздухе зависит от температуры окружающего воздуха и составляет около 5 мин. при температуре выше +5оС и около 6-7 мин. при температуре ниже +5оС.
3. Производительность насоса при 50 качаниях в 1 мин. 1,8-2 л воздуха.
4. В зависимости от температуры окружающего воздуха грелка с патронами обеспечивает подогрев до следующих температур:
- при температуре окружающего воздуха - 40оС: в течение первых трех минут с момента разбивания ампулы патрона в грелке достигает 85оС, по истечении семи минут падает до температуры не ниже 20оС;
- при температуре - 20оС в течение первых трех минут температура в грелке достигает 85оС, по истечении семи минут - не ниже 30оС; в течение 15-20 минут температура в грелке сохраняется до 15-20оС.
Масса прибора 2,3 кг
Общее устройство ВПХР
В корпусе ВПХР размещаются: насос в специальном гнезде рукояткой штока наружу; кассеты с ИТ, закрепленные на штырях кассетодержателя; насадка к насосу; грелка и патроны к ней в специальной кассете; фонарь для работы в темное время суток; противодымные фильтры; защитные колпачки для насадки и лопатка для отбора проб. На торцовой части трубы с внутренней стороны корпуса помещена защелка для удержания насоса от выпадения. Внутри трубы имеется пружина, предназначенная для выталкивания насоса.
Ручной насос - поршневой, состоит из головки с ножом для подрезания трубок и углублениями для обламывания концов трубок, цилиндра, штока и ручки насоса с ампуловскрывателем. Между головкой и цилиндром устанавливается клапанное устройство.
Насадка представляет собой корпус с четырьмя прорезями. В корпус свободно помещен стеклянный цилиндр. Сверху к корпусу крепится воронка. По резьбе основания воронки свободно движется специальная гайка с укрепленной на ней откидным кольцом.
Корпус грелки пластмассовый с ввинчивающимся дном. Внутри корпуса установлен сердечник из четырех спаянных медных трубок. Вокруг сердечника расположен теплоизолирующий материал. Снаружи корпуса в двух выступах помещен штырь.
Подготовка к работе и порядок работы с прибором ВПХР.
Подготовка ВПХР к работе и проверка его работоспособности производится в следующей последовательности:
- проверить наличие и состояние всех предметов, входящих в состав комплекта прибора, убедиться в правильности и надежности их крепления;
- снять с противодымных фильтров полиэтиленовый чехол;
- проверить работоспособность насоса при необходимости электрофонаря;
- при температуре ниже + 15оС запустить грелку.
Порядок работы с индикаторными трубками (ИТ) при определении отравляющих веществ (ОВ)
Определение ОВ индикаторными трубками производится в следующей последовательности:
1. Вскрыть ИТ для чего необходимо:
- взять в левую руку насос головкой вверх, а ИТ в правую;
- сделать надрез на конце ИТ с помощью вскрывателя, для чего вставить трубку до упора в концевой зазор между вскрывателем и головкой, зажать трубку в сужении зазора и повернуть;
- вставить надрезанный конец ИТ в одно из отверстий на головке и обломать его, нажав на трубку;
- таким же образом вскрыть ИТ с другого конца.
2. Разбить ампулы в ИТ (если они есть) в следующей последовательности:
- вскрытую ИТ вставить в отверстие рукоятки штока с такой же маркировкой, как и на ИТ;
- слегка поворачивая ИТ, давить на штырь ампуловскрывателя до тех пор, пока полностью не будет разбита ампула;
- вынуть ИТ и, взявшись за маркированный конец, резко встряхнуть ее.
3. Прокачать воздух через ИТ, темп работы насосом 50-60 полных качаний в минуту.
4. Сравнить окраску наполнителя ИТ с окраской на кассетной этикетке.
При обнаружении ОВ в облаке дыма необходимо использовать насадку с противодымным фильтром, так как дымы маскируют окраску наполнителя индикаторных трубок, возникающую от отравляющего вещества.
Для закрепления противодымного фильтра в насадке следует:
- взять из прибора насадку, навернуть на насос, поворотом гайки влево создать зазор в 2-3 мм между воронкой и прижимным кольцом;
- достать противодымный фильтр, вставить его в указанный зазор фильтрующим материалом (не капроном) вверх и зажать.
Грелку прибора следует применять:
- для оттаивания ампул в индикаторных трубках;
- для подогрева ИТ-44 при температуре ниже 5оС;
- для подогрева ИТ-36 при температуре ниже 15оС
Грелка готовится к работе следующим образом:
- вставить в центральное гнездо корпуса грелки патрон до отказа;
- ударом руки по головке ампуловскрывателя разбить находящуюся в патроне ампулу, погрузить штырь до отказа;
- произвести многократное, энергичное, хаотическое перемещение ампуловскрывателя внутри патрона до появления паров. Появление паров указывает на нормальную работу патрона. Ампуловскрыватель не вынимать из патрона до прекращения выделения паров.
Обнаружение ОВ в воздухе с помощью ИТ, имеющимися в ВПХР, производится в следующей последовательности:
- ИТ-44;
- ИТ-45;
- ИТ-36;
- ИТ-46.
Порядок работы с ИТ-44:
1. Обнаружение ОВ в опасных концентрациях (5710-5 мг/л) производится следующим образом:
- вскрыть две индикаторные трубки;
- разбить верхние ампулы обеих трубок, взять трубки за концы с маркировкой и энергично встряхнуть обе трубки одновременно два - три раза;
- одну из трубок (опытную) вставить немаркированным концом в насос и прокачать воздух (пять - шесть качаний насосом ВПХР), через вторую трубку (контрольную) воздух не прокачивать;
- тем же ампуловскрывателем разбить нижнюю ампулу в опытной трубке и энергично встряхнуть один - два раза так, чтобы полностью смочить верхний слой наполнителя;
-затем разбить нижнюю ампулу в контрольной трубке и также встряхнуть ее;
- наблюдать за переходом окраски;
- сохранение красного цвета наполнителя в опытной трубке после пожелтения его в контрольной указывает на наличие фосфорорганических веществ (ФОВ) в опасных концентрациях;
- одновременное пожелтение наполнителя в обеих трубках - отсутствие ФОВ в опасных концентрациях;
- пожелтение наполнителя опытной трубки раньше, чем в контрольной свидетельствует о присутствии в воздухе паров кислого характера, мешающих определению ФОВ. Необходимо повторить определение с применением противодымного фильтра.
2. При получении отрицательного результата проводится обнаружение ФОВ в малоопасных концентрациях (5710-7 мг/л).
Порядок работы тот же, но делать пятьдесят - шестьдесят качаний насосом ВПХР. При этом нижние ампулы разбивать не сразу, а через 2-3 минуты после прокачивания воздуха.
ФОВ в малоопасных концентрациях присутствует, если к моменту образования желтой окраски в контрольной трубке сохраняется красный цвет верхнего слоя наполнителя опытной трубки.
Порядок работы с ИТ-45:
- вскрыть трубку, разбить ампулу, вставить трубку в насос немаркированным концом, сделать десять - пятнадцать качаний насосом;
- наблюдать окраску верхнего и нижнего слоев наполнителя; верхний слой окрашивается от фосгена, дифосгена, нижний - от хлорциана или синильной кислоты (или хлорциана и синильной кислоты одновременно).
При необходимости определить от какого ОВ окрасился нижний слой, следует:
вскрыть вторую трубку, разбить ампулу, вставить трубку в насос маркированным концом, сделать десять - пятнадцать качаний насосом;
наблюдать окраску: отсутствие розово-малиновой окраски в трубке указывает на наличие в воздухе только синильной кислоты.
Порядок работы с ИТ-36:
- вскрыть трубку, вставить в насос, сделать шестьдесят качаний насосом;
- вынуть трубку из насоса, выдержать 1 минуту и определить степень опасности иприта в соответствии с указаниями на этикетке.
Порядок работы с ИТ-46:
1. Определение BZ в очень опасных и опасных концентрациях (1-1,5710-2 мг/л; 1, мг/л):
- вскрыть трубку, вставить немаркированным концом в насос, сделать 40-60 качаний насосом;
- разбить ампулу ампуловскрывателем, имеющимся в кассете, взять ИТ за маркированный конец и энергично встряхнуть несколько раз до смачивания слоя наполнителя примерно на две трети его длины, ампуловскрыватель тщательно вытереть салфеткой;
- через 30 секунд после разбивания ампулы окраску наполнителя ИТ сравнить с окраской, изображенной на кассетной этикетке.
2. При получении отрицательного результата производится определение BZ в малоопасных концентрациях ( мг/л).
Порядок работы тот же, но делать 200 качаний насосом ВПХР.
3. В присутствии дыма определяются только очень опасные концентрации BZ, для чего производится 20-30 качаний насосом ВПХР без применения противодымного фильтра.
Обнаружение ОВ ИТ в дыму.
Обнаружение ОВ в дыму проводится с использованием противодымного фильтра. Для этого следует:
- вскрыть трубку, разбить ампулу (если она есть), вставить трубку в насос;
- плотно навернуть насадку на резьбу головки насоса;
- закрепить в насадке противодымный фильтр;
- сделать соответствующее количество качаний насосом;
- выбросить фильтр, снять насадку и убрать в прибор;
- вынуть трубку из насоса и провести определение степени опасности ОВ ИТ в соответствии с указаниями на кассетной этикетке.
Обнаружение ОВ на местности и технике.
Наличие стойких ОВ на местности и технике определяют по внешним признакам и по показаниям индикаторных трубок.
Наиболее характерными признаками наличия стойких ОВ являются:
- наличие маслянистых капель, пятен, брызг, лужиц, подтеков на земле, снегу, растительности, технике и различных предметах;
- изменение окраски растительности или ее увядание.
Обнаружение ОВ с помощью прибора проводится следующим образом:
- открыть крышку прибора, защелку и вынуть насос;
- достать необходимую индикаторную трубку, вскрыть ее, установить в головку насоса;
- навернуть на насос насадку, оставив откинутым прижимное кольцо;
- надеть на воронку насадки защитный колпачок;
- приложить насадку к зараженному предмету так, чтобы воронка покрывала участок с наиболее резко выраженными признаками заражения;
- прокачать через индикаторную трубку воздух, делая необходимое число качаний;
- выбросить колпачок, снять насадку и убрать в прибор;
- вынуть из головки насоса индикаторную трубку и провести определение степени опасности ОВ в соответствии с указаниями на кассетной этикетке.
Обнаружение ОВ в сыпучих материалах.
Для обнаружения ОВ в почве и других сыпучих материалах необходимо:
- открыть крышку прибора, защелку, вынуть насос;
- достать нужную индикаторную трубку, вскрыть ее, установить в головку насоса;
- навернуть на насос насадку и надеть на воронку защитный колпачок;
- снять с прибора лопатку и взять пробу верхнего слоя почвы (снега) или сыпучего материала в наиболее зараженном месте;
- взятую пробу насыпать в колпачок, наполнив его до краев;
- накрыть колпачок противодымным фильтром и закрепить его прижимным кольцом;
- прокачать через индикаторную трубку воздух, делая насосом необходимое число качаний;
- откинуть прижимное кольцо, выбросить противодымный фильтр, пробу и колпачок, а насадку положить обратно в прибор;
- вынуть из головки насоса индикаторную трубку и провести определение степени опасности ОВ в соответствии с указаниями на кассетной этикетке.
Особенности работы с прибором при определении ОВ в различных температурных условиях.
Обнаружение ОВ в воздухе при низких температурах.
Для обследования воздуха с помощью ИТ-44 при температурах ниже +5оС в опасных концентрациях ФОВ следует:
- подготовить грелку к работе;
- вставить две трубки (одна - опытная другая - контрольная) в боковые гнезда грелки для оттаивания ампул, после оттаивания трубки вынуть;
- вскрыть трубки, разбить верхние ампулы, два - три раза энергично встряхнуть и прокачать воздух через опытную трубку (5-6 качаний насосом ВПХР), контрольную трубку держать в штативе;
- одновременно подогреть обе трубки в грелке в течение 1 минуты, после чего разбить нижние ампулы опытной и контрольной трубок и одновременно встряхнуть их;
- наблюдать за изменением окраски наполнителя трубок.
Для обследования воздуха с помощью ИТ-44 при отрицательных температурах в малоопасных концентрациях ФОВ следует:
- порядок работы тот же: после прососа воздуха (при 5О-6О качаниях насосом ВПХР), выдержать трубку 2-3 минуты, из них в грелке - 1 минуту и вне грелки - 1-2 минуты;
- разбить нижние ампулы обеих трубок, встряхнуть их одновременно и наблюдать за изменением окраски наполнителя трубок.
Необходимо помнить, что перегрев трубок ведет к их порче.
ИТ-45 в случае сомнительных показаний после покачивания воздуха выдерживается в грелке в течение 1 минуты (рекомендуется работу с трубкой производить во время выдержки ИТ-44 в грелке). Если температура воздуха ниже +150С, ИТ-36 после прокаливания воздуха выдерживается в течение 1 минуты в грелке.
5.2. Рентгенометр-радиометр ДП – 5Б
Рис. 3. Радиометр ДП-5Б
Назначение:
Измеритель мощности дозы ДП – 5Б предназначен для измерения уровней гамма – радиации и радиационной заражённости различных предметов по гамма излучению. Мощность экспозиционной дозы гамма-излучения определяется в мили – рентгенах или рентгенах в час, для той точки пространства, в которой помещён при измерениях зонд прибора.
Технические данные:
1. Прибор ДП – 5Б работоспособен после 1 мин самопрогрева.
2. Диапазон измерения по гамма-излучению от 0,05мр/ч до 200 р/ч.
3. Прибор имеет 6 диапазонов.
4. Отчёт показаний по шкале с последующим умножением на соответствующий коэффициент поддиапазона.
5. Прибор имеет звуковую индикацию на всех поддиапазонах, кроме первого.
6. Прибор работоспособен в интервале температур с -40°С до +50°С.
7. Питание прибора - 3 элемента КБ – 1.
8. Масса прибора с элементами питания (с футляром и вспомогательным имуществом) не более 2,8 кг.
9. Масса полного комплекта прибора в укладочном ящике не более – 7,6 кг.
Состав :
- удлинительная штанга;
- прибор в футляре;
- делитель напряжения;
- ящик укладочный ;
- комплект ЗИП;
- эксплуатационная документация;
- головные телефоны;
- плечевой и поясной ремни.
Прибор в футляре с двумя ремнями и контрольным источником - Стронций – 90.
1.Телефоны.
2.Футляр.
3.Контрольный источник.
Прибор состоит из:
- измерительного пульта;
- зонда;
- корпуса;
- крышки отсека питания.
Зонд имеет поворотный экран, который фиксируется на корпусе зонда в положении «Б» открывается окно в корпусе зонда; в положении «г» окно закрывается экраном. На корпусе имеется 2 выступа, которыми зонд ставится на обследуемую поверхность при индикации Бета – заражения.
Делитель напряжения служит для работы прибора от посторонних источников питания 12 и 24 В который вставляется в отсек вместо элементов питания.
Панель состоит:
1. Кнопка сброс показаний
2. Потенциометр “Режим”
3. Микроамперметр
4. Тумблер подсвета шкалы
5. Гнездо включения головных телефонов
6. Переключатель поддиапазонов
7. Корректор
Устройство ДП – 5Б:
К панели крепится кабель соединяющий пульт с зондом. В кожухе (снизу) имеется отсек для размещения 3 – КБ-1. Крышка отсека питания крепится к кожуху не выпадающим винтом. Пульт выполнен в брызгозащитном исполнении.
Подготовка к работе:
1. Пристегнуть к футляру поясной и плечевой ремни
2. Извлечь прибор из укладочного ящика, открыть крышку футляра, ознакомиться с расположением и назначением органов управления, произвести внешний осмотр.
3. Установить корректором стрелку микроамперметр на “О” шкалы.
4. Ручка переключателя поддиапазонов должна быть в положении “Включено”
5. Подключить источник питания
6. Включить прибор, поставив ручку переключателя поддиапазонов в положение “Реж”
7. Плавно вращая ручку потенциометра “Реж” по часовой стрелке, устанавливать стрелку микроамперметра на метку шкалы (проверяется годность источников питания)
8. Устанавливая ручку переключателя поддиапазонов в положение XI000, XI00, XI, X0, I проверить работоспособность прибора на всех поддиапазонах кроме первого с помощью контрольного источника “Стронций - 90”, закреплённого на крышке футляра, для чего необходимо:
- при необходимости включить освещение шкалы
- открыть контрольный источник, вращая защитную пластину вокруг оси.
- повернуть экран в положение “Б”
- установить зонд опорными выступами на крышку футляра в фиксаторы так, чтобы источник находился напротив окна.
- подключить телефон.
9. Работоспособность прибора проверяется по щелчкам в телефоне, но стрелка амперметра должна:
- зашкаливать на поддиапазонах XI и X0, I
- отклониться на поддиапазоне XI0
- на поддиапазонах XI000 и XI00 может не отклоняться.
10. Сравнить показания прибора поддиапазона XI0 с показаниями в формуляре в разделе 12
11. Ручку переключателя поддиапазонов поставить в положение “Вкл”
Прибор к работе готов.
Порядок работы:
Измерения гамма излучения
1. В положении экрана зонда ”Г” прибор регистрирует дозы гамма – излучения в месте расположения зонда.
2. На поддиапазоне 200 показания считываются по шкале МКА 0 – 200 показания считываются по шкале МКА – 0-200. На остальных поддиапазонах показания считываются со шкалы МКА – 0 – 5, умножаются на коэффициент соответствующего поддиапазона (зонд из прибора не вынимается)
3. Определение заражения радиоактивными веществами поверхностей тел, одежды, техники, вооружения производится путём измерения мощности экспозиционной дозы гамма-излучения от этих объектов на расстоянии между зондом прибора и обследуемым объектом 1 – 1,5 см.
Обнаружение бета излучения
1. Экран зонда повернуть в положение “Б”
2. Поднести зонд к обследуемой поверхности на расстоянии 1-1,5см.
3. Ручку переключателя поддиапазонов последовательно ставить в положение X0, I, XI, XI0 до получения отклонения стрелки МКА в пределах шкалы.
4. При измерениях на поддиапазонах X0, I, XI, XI0, XI00, XI000 используется удлинительная штанга, которая позволяет при необходимости увеличить расстояние от измеряемого объекта до оператора и присоединится к зонду с помощью захвата.
5.3. Метеокомплект МК-3
Рис.4. Метеокомплект МК-3
Метеокомплект МК-3 (рис.4) предназначен для ведения метеорологических наблюдений за ветром, температурой воздуха и почвы и для разведки особенностей ветрового режима на больших участках местности.
Состав комплекта:
- анемометр ручной;
- термометр-пращ, вымпелы (белого и защитного цвета);
- компас; указатели румбов (8 шт., в чехле);
- часы или секундомер;
- карманный фонарь;
- шест складной;
- журнал метеонаблюдений;
- бланки метеодонесений;
- сумка и другие принадлежности.
Расчёт 1 человек. Время свёртывания 8 мин (без учёта снятия показаний приборов). Время свёртывания 6 мин.
Масса комплекта 3 кг.
Порядок развертывания:
- вынуть компас, освободить стрелку и положить для развёртывания МК-3 площадку;
- вынуть звенья шеста из чехла и соединить верхнее и среднее звенья; воткнуть в землю заостренным концом нижнее звено шеста в створе со стрелкой компаса;
- расчистить место около нижнего звена на солнечной стороне и положить термометр-пращ для измерения температуры почвы (время измерения-10 мин.);
- в соответствии с показаниями компаса на расстоянии двух звеньев от воткнутого в землю нижнего звена установить указатели румбов;
- убрать компас в сумку;
- достать анемометр и вымпел, закрепить их на верхнем звене, установить шест с анемометром и вымпелом на место, повернуть анемометр так, чтобы при снятии с него показаний ветер дул в лицо; измерить скорость ветра и записать в журнал; определить направление ветра по вымпелу и записать в журнал;
- определить и записать температуру почвы и воздуха на высоте 2 м;
После развёртывания метеокомплекта и представления первого донесения наблюдатель ведёт непрерывное наблюдение за элементами погоды, в указанное время производит их измерение и представляет данные в установленном порядке.
В случае резкого изменения погоды метеонаблюдатель немедленно проводит полный комплекс измерений и докладывает их результаты.
После прекращения наблюдений или при получении команды на свёртывание метеопоста все приборы необходимо протереть от влаги и пыли, уложить в футляры и сумку. Складной шест сложить, стянуть ремешками и убрать в чехол.
Приложение
ДОКУМЕНТЫ
поста наблюдения
1. Список личного состава поста наблюдения.
2. Схема оповещения и сбора личного состава поста наблюдения в рабочее и нерабочее время.
2. Табель оснащения поста наблюдения.
3. Инструкция о порядке ведения радиационного и химического наблюдения, сбора данных и информирования о загрязнении объектов окружающей среды.
4. Функциональные обязанности личного состава поста наблюдения.
5. Журнал метеорологических наблюдений.
6. Журнал радиационного и химического наблюдения.
ТИПОВОЙ ТАБЕЛЬ ОСНАЩЕНИЯ ПОСТА НАБЛЮДЕНИЯ.
№ п/п | Вид имущества | Количество, ед. изм. |
1. | Фильтрующий противогаз | 3 шт. |
2. | Респиратор | 3 шт. |
3. | Измеритель мощности дозы (рентгенметр-радиометр ДП-5 (А, Б, В) или дозиметр (ДРГ-01Т1) и др.) ДБГ-06, и др.) | 1 шт. |
4. | Прибор химической разведки ВПХР или газоанализатор для АХОВ | 1 шт. |
5. | Средства защиты кожи | 3 компл. |
6. | Метеокомплект МК-3 | 1 компл. |
7. | Аптечка индивидуальная АИ-2 | 3 шт. |
8. | Индивидуальный перевязочный пакет | 3 шт. |
9. | Индивидуальный противохимический пакет ИПП-8,9,10 | 3 шт. |
10. | Дозиметры индивидуальные ДКП-50А (ИД-1, ИД-02) | 3 шт. |
11. | Телефон (радиостанция) | 1 шт. |
12 | Лопата | 1 шт. |
Приложение
УТВЕРЖДАЮ
Начальник________________
(наименование подразделения)
 |
 |
ИНСТРУКЦИЯ
о порядке ведения радиационного и химического наблюдения, сбора данных и информирования о загрязнении объектов окружающей среды
1. Радиационное и химическое наблюдение в районе расположения поста наблюдения ведется наблюдателем с записью данных в журнал радиационного и химического наблюдения и последующим докладом старшему начальнику (начальнику поста наблюдения, при его отсутствии начальнику пожарной части).
2. Измерение мощности дозы внешнего гамма-излучения в мирное время проводится 2 раза в сутки (в 6.00 и 18.00).
В военное время и при угрозе радиоактивного заражения в мирное время - 4 раза в сутки (6.00, 12.00, 18.00, 24.00).
При обнаружении превышения внешнего гамма-фона более 0,1 мР/ч осуществляется непрерывное радиационное наблюдение. Мощность дозы гамма-излучения записывается в журнал радиационного и химического наблюдения через каждые 30 минут.
3. Уровень радиации на местности измеряется с помощью прибора ДП-5(А, Б, В), ДРГ-01Т1 или другого дозиметрического прибора.
4. Определение отравляющих веществ и АХОВ производится при угрозе заражения или по внешним признакам с помощью приборов типа ВПХР или газоанализатора.
5. Передача информации начальнику пожарной части о загрязнении внешней среды радиоактивными, отравляющими и аварийно химически опасными веществами осуществляется немедленно по телефону или посыльным.
6. Информирование личного состава поста наблюдения о химической опасности производится немедленно после обнаружения ОВ (АХОВ) с последующим докладом начальнику поста наблюдения и начальнику пожарной части.
Информирование личного состава поста наблюдения о радиационной опасности производится при обнаружении радиоактивного заражения только по распоряжению начальника поста наблюдения.
Начальник подразделения _____________________
Приложение
УТВЕРЖДАЮ
Начальник _____________________
( наименование подразделения)
«_______»___________________
ФУНКЦИОНАЛЬНЫЕ ОБЯЗАННОСТИ
личного состава поста наблюдения
Начальник поста наблюдения
Начальник поста наблюдения назначается приказом начальника пожарной части.
Он подчиняется начальнику пожарной части и отвечает за постоянную готовность поста наблюдения к выполнению поставленных задач по предназначению.
Начальник поста наблюдения обязан:
1. Знать свойства основных ОВ и АХОВ, их токсикологические характеристики и особенности воздействия на организм и окружающую среду, свойства и характеристики ионизирующих излучений, единицы их измерения, допустимые уровни облучения и загрязнения окружающей среды на мирное и военное время.
2. Иметь практический опыт работы с приборами радиационной и химической разведки и дозиметрического контроля, уметь пользоваться метеокомплектом и комплектом отбора проб (при его наличии).
3. Знать порядок ведения радиационного, химического наблюдения и сбора данных о загрязнении окружающей среды.
4. Знать порядок отбора проб почвы, растительности и воды на предмет зараженности ОВ, АХОВ и РВ и отправки их в химико-радиометрическую лабораторию.
5. Уметь пользоваться средствами защиты кожи и органов дыхания.
6. Руководить действиями личного состава поста наблюдения и принимать практическое участие в развертывании поста наблюдения.
7. Обеспечить связь с начальником пожарной части (по телефону, радио или посыльным) после приведения поста наблюдения в готовность.
8. При необходимости исполнять обязанности наблюдателя-химика или наблюдателя – дозиметриста.
9. Вести положенную документацию и журналы поста наблюдения.
10.После выполнения задачи постом наблюдения организовать обеззараживание средств индивидуальной защиты и приборов, их обслуживание и доукомплектование для дальнейшего использования по предназначению.
11.Знать моральные и деловые качества личного состава поста наблюдения.
12.При поступлении распоряжения на приведение поста в готовность проводить оповещение и сбор личного состава поста наблюдения.
13.При работе требовать выполнения личным составом поста наблюдения соблюдения мер безопасности.
Наблюдатель - химик
Наблюдатель-химик назначается из числа наиболее подготовленных работников пожарной части, прошедших обучение правилам пользования средствами индивидуальной защиты и приборами радиационной и химической разведки.
Он подчиняется начальнику поста наблюдения, начальнику пожарной части и отвечает за состояние и постоянную готовность к использованию по предназначению приборов химической разведки и средств индивидуальной защиты кожи и органов дыхания, находящихся на табельном оснащении поста наблюдения.
Наблюдатель-химик обязан:
1. Знать основные свойства ОВ и АХОВ, их поражающие характеристики и способы защиты.
2. Иметь практический опыт работы с приборами химической разведки и метеокомплектом.
3. Уметь пользоваться средствами индивидуальной защиты кожи и органов дыхания.
4. Знать порядок отбора проб почвы, растительности и воды на предмет зараженности ОВ и АХОВ.
5. Принимать практическое участие в развертывании поста наблюдения.
6. Знать порядок ведения химического наблюдения и сбора данных о загрязнении окружающей среды.
7. Знать порядок ведения журналов: химического наблюдения, отбора и сдачи проб, метеорологического наблюдения.
8. После выполнения задачи проводить обеззараживание СИЗ, приборов химической разведки, их обслуживание и доукомплектование для дальнейшего использования по предназначению.
9. По распоряжению начальника поста наблюдения выполнять его обязанности или обязанности наблюдателя - дозиметриста.
10. При работе в составе поста наблюдения соблюдать меры безопасности.
Наблюдатель-дозиметрист
Наблюдатель-дозиметрист назначается из числа наиболее подготовленных работников пожарной части, прошедших обучение правилам пользования средствами индивидуальной защиты и приборами радиационной и химической разведки.
Он подчиняется начальнику поста наблюдения, начальнику пожарной части и отвечает за состояние и постоянную готовность к использованию по предназначению приборов радиационной разведки и дозиметрического контроля, находящихся на табельном оснащении поста.
Наблюдатель - дозиметрист поста наблюдения обязан:
1. Знать основные характеристики ионизирующих излучений, единицы их измерения, допустимые уровни облучения и загрязнения окружающей среды на мирное и военное время.
2. Иметь практический опыт работы с приборами радиационной разведки, дозиметрического контроля и метеокомплектом.
3. Уметь пользоваться средствами индивидуальной защиты кожи и органов дыхания.
4. Знать порядок отбора проб почвы, растительности и воды на предмет зараженности радиоактивными веществами.
5. Принимать практическое участие в развертывании поста наблюдения.
6. Знать порядок ведения радиационного наблюдения и сбора данных о загрязнении окружающей среды.
8. 3нать порядок ведения журналов радиационного наблюдения, отбора и сдачи проб, метеорологического наблюдения.
9. После выполнения задачи проводить обеззараживание СИЗ, приборов радиационной разведки и дозиметрического контроля, их обслуживание и доукомплектование для дальнейшего использования по предназначению.
10 .По распоряжению начальника поста наблюдения выполнять его обязанности и обязанности наблюдателя-химика.
11. При работе в составе поста наблюдения соблюдать меры безопасности.
Приложение
УТВЕРЖДАЮ
Начальник ____________________
(наименование подразделения)
___________ __________________
(подпись) (Ф. И.О.)
СПИСОК ЛИЧНОГО СОСТАВА ПОСТА НАБЛЮДЕНИЯ утвержденный приказом от _____ №_______
_________________________________________________
(наименование подразделения)
№ П/П | Наименование штатных должностей | Фамилия, имя, отчество | Домашний адрес | Должность |
1. | Начальник поста | |||
2. | Наблюдатель-дозиметрист | |||
3. | Наблюдатель-химик |
Начальник поста наблюдения ____________________________
Приложение
ПОРЯДОК ОТБОРА ПРОБ
При заражении ОВ и АХОВ
Пробы почвы, снега, льда и растительности отбираются с открытых участков местности, наиболее зараженных ОВ или АХОВ (места разрывов химических боеприпасов, районы аварий с выбросом или выливом АХОВ). Пробы почвы и льда отбираются лопатками с поверхности площадью 70-100 см2 на глубину 1,5 см. При отборе почвы следует избегать сильно увлажненных мест. Отобранные пробы помещаются в полиэтиленовые пакеты.
Пробы снега берутся лопаткой с поверхности, имеющей сгустки, капли или кристаллы ОВ или АХОВ.
При взятии проб растительности срезаются ножницами листья и трава, наиболее подозрительные на заражение и с помощью пинцета помещается в полиэтиленовый пакет.
Пробы с поверхности техники, оборудования, средств индивидуальной защиты отбираются из мест, наиболее подверженных заражению.
Видимые следы (капли, мазки) ОВ или АХОВ снимаются с помощью ватных тампонов и помещаются в пробирку. При отсутствии капель пробы отбираются с поверхности, ограниченной шаблоном 10 кв. см, путем промокания ватным тампонами, смоченными растворителями (вода, спирты, бензол). При длительном заражении предметов производится отбор глубинных проб путем соскабливания скальпелем лакокрасочного слоя или срезания деревянной поверхности.
При подозрении на заражение источника воды осматривают прилегающую местность для выявления капель ОВ или АХОВ оставшихся на почве, растительности и поверхность воды для обнаружения масленичных налетов и пленок.
Пробы воды из водоисточников берут с поверхности и придонного слоя. При взятии проб с поверхности источника воду зачерпывают открытой банкой, а из придонного слоя используют банку с притертой пробкой.
Для определения степени зараженности воды заранее известным веществом объем пробы должен быть 1-1,5 л. Для проведения систематического анализа требуется 3-5 литров исследуемой воды.
Тара с пробой герметически укупоривается, на этикетке указывается дата, время, место взятия пробы, фамилия взявшего пробу. Величина пробы должна обеспечить трехкратный повторный анализ. К каждой пробе или к группе проб, взятых с одного места, составляется сопроводительный документ с подробным описанием, по каким причинам была взята проба
Наблюдатель-химик производит отбор проб воды, почвы, снега и растительности, а также с металлических и деревянных поверхностей.
Каждая проба, доставленная на обследование, регистрируется в журнале.
Приложение
ЖУРНАЛ
метеорологических наблюдений
Число, месяц, год | Место располо-жения поста (коорди-наты) | Время наблюде-ния час., мин. | Ветер | Температура, град. | Визуальные наблюдения (облачность, балл; осадки, туман, гроза и другие явления природы) | ||
Направ-ление | скорость, м / с | воздуха | Поверх-ности почвы | ||||
Пример | |||||||
10.12 200_… | ПУ объекта "Н" | 12,40 | Североза-падный | 2-3 | 10 | 12 | облачность, 9 баллов, туман |
Приложение
ЖУРНАЛ
радиационного и химического наблюдения
(первая половина журнала)
Место измерения | Уровень радиации, Р/ч (мР/ч) | Время измерения, ч., мин. | Кому и когда доложено |
ПУ ГО объекта | 20 августа 2002 г 130 мР/ч. | 10 ч. 15 мин | Пом. НШ ГО объекта, 10 ч. 17 мин. |
ЖУРНАЛ
радиационного и химического наблюдения
(вторая половина журнала)
Тип ОВ, АХОВ | Средство применения ОВ (разрушение емкостей с АХОВ) | Место применения или обнаружения ОВ, АХОВ | Размеры участка заражения в районе поста | Время применения (обнаруже-ния) ОВ, АХОВ | Кому и когда доложено | |
длина м | ширина м | |||||
Аммиак | разрушение емкости | Молокозавод | 150 | 500 | 10.15 | НШГО |
Приложение
УТВЕРЖДАЮ
Начальник _______________________
(наименование подразделения)
__________________ _______________
(подпись) (Ф. И.О.)
СХЕМА
оповещения и сбора личного состава поста наблюдения
Время оповещения _________________ Время сбора_____________________
Начальник поста наблюдения_________ Наблюдатель-химик______________
Тел. рабочий: ________________ Тел. рабочий:__________________
Тел. домашний: _________________ Тел. домашний:__________________
Кто оповещает ___________________ Кто оповещает ___________________
Наблюдатель-дозиметрист_______________
Тел. рабочий:________________________
Тел. домашний:______________________
Кто оповещает______________________
Начальник подразделения_____________________
*Схема оповещения составляется в двух вариантах: для рабочего и нерабочего времени.
Список литературы
1. Порядок ведения радиационного, химического наблюдения и разведки постом ХНП / Методические рекомендации. Под ред. . – Красноярск, 2005. – 36 с.
2. Наставление по боевому применению химических войск / Часть II. Рота. Взвод. Отделение. - М.: Воениздат, 19с.
3. Руководство по эксплуатации средств индивидуальной защиты / Часть 2.-М.: Воениздат, 19с.
4. Учебник сержанта химических войск / Под. ред. . - М.: Воениздат, 198с.
5. Защита от оружия массового поражения / Под. ред. . - М.: Воениздат, 198с.
6. Руководство по качественному и количественному анализу зараженных проб для объектовых лабораторий. Изд. МО СССР Москва,1982г
7. Действия поста радиационного и химического наблюдения / Методические рекомендации. - г. Копейск, 2008. – 19 с.
8. Порядок ведения радиационного, химического наблюдения и разведки постом ХНП / Методические рекомендации. - г. Красноярск, 2005. – 33 с.
