Оптоволоконные датчики температуры

Установка датчика температуры на корпусе трансформатора

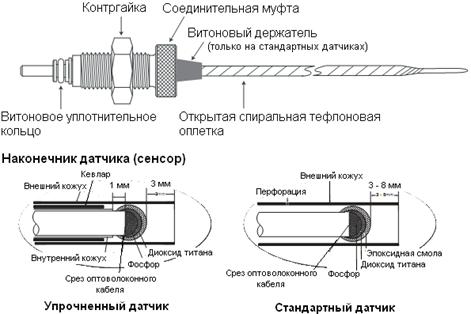

Устройство датчика температуры

Тип датчика

Номер по каталогу

Тип оптоволоконного кабеля

Упрочненный датчик

XX

Æ 200 мкм, кварцевое оптоволокно, двойной тефлоновый кожух, кевларовая оплетка

Стандартный датчик

ХХ

Æ 200 мкм, кварцевое оптоволокно, тефлоновый кожух

Диапазон измерения температуры

-30… 200°С

Стандартная длина оптоволоконного кабеля

2, 4, 6, 8 и 10 метров (кабели другой длины могут быть изготовлены по отдельному заказу)

Время отклика

0,7 сек в жидкости

Разъем

Нержавеющая сталь с контргайкой также из нержавеющей стали и витоновым уплотнительным кольцом.

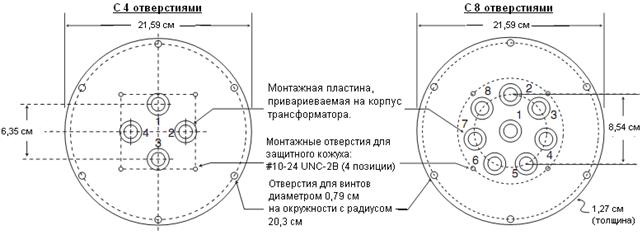

Монтажная пластина на корпусе трансформатора

Монтажная пластина на корпусе трансформатора (с установкой на болтах) выполнена из нержавеющей стали и имеет с 4, 6, 8, 12 или 16 герметизированных пропускных отверстий, предназначенных для подключения датчиков. На неиспользуемые отверстия устанавливаются внутренние и внешние заглушки.

Оптоволоконные удлинительные кабели

Оптоволоконные удлинительные кабели используются для соединения датчиков, установленных в трансформаторе, и прибора. Эти кабели могут прокладываться в обычных кабелепроводах для электрических линий.

Одножильный кабель

Рабочая температура окружающего воздуха

-28°С… 105°С (по отдельному заказу –50°С… 75°С)

Тип оптоволокна

Æ 400 мкм, с кевларовым покрытием и в поливинилхлоридном кожухе

Стандартная длина

5, 10, 15 или 20 м

Подключение к датчику на корпусе трансформатора

Патентованный разъем компании LumaSence Technologies с витоновым уплотнительным кольцом

Подключение к прибору

Стандартный разъем для подключения к приборам и модулям компании Luxtron

Четырехжильный кабель

Рабочая температура окружающего воздуха

-28°С… 105С (по отдельному заказу –50°С… 75°С)

Тип оптоволокна

Четыре оптоволоконных кабеля в единой оплетке

Стандартная длина

5, 10, 15 или 20 м

Подключение к датчикам на корпусе трансформатора

Патентованные разъемы компании LumaSence Technologies с витоновым уплотнительным кольцом

Подключение к прибору

Стандартные разъемы для подключения к приборам и модулям компании LumaSense
