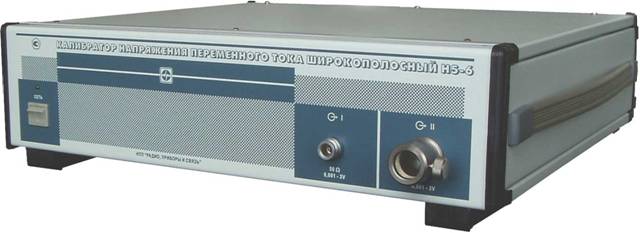

КАЛИБРАТОР НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА ШИРОКОПОЛОСНЫЙ Н5-6
Назначение
Прибор предназначен для поверки и калибровки широкополосных вольтметров переменного тока, измеряющих среднеквадратические значения напряжения.
Может использоваться для поверки и калибровки измерителей уровня сигналов, мощности и других средств измерений.
Калибратор работает в программном режиме от персонального компьютера по интерфейсам RS-232, USB (с внешним преобразователем USB/RS-232), а также в измерительных системах по интерфейсу RS-485.
Заменяет приборы В1-15 и В1-16, Н5-3 (частично).
Особенности прибора
· Современный виртуальный прибор с большими функциональными возможностями.
· Широкий диапазон частот, высокая точность и производительность измерений.
· Обеспечивает автоматизированную поверку вольтметров с документированием результатов измерений.
Технические характеристики
· Диапазон частот: от 10 Гц до 1500 МГц.
· Фиксированные частоты в режиме работы от внутреннего генератора: 10 Гц; 20 Гц;
1 кГц; 10 кГц; 100 кГц; 1 МГц; 5 МГц; 10 МГц; 30 МГц; 50 МГц; 100 МГц; 300 МГц;
600 МГц; 800 МГц; 1000 МГц и 1500 МГц.
· Пределы воспроизводимых значений напряжения на согласованной нагрузке 50 Ом: от 1 мВ до 3 В.
· Дискретность установки напряжения: (0,01 – 100) мВ.
· Предел допускаемой основной относительной погрешности воспроизведения напряжения:
Таблица
Поддиапазон напряжения | Предел допускаемой основной погрешности ±(% от Ux+% от А) | |||||
10 Гц | 20 Гц - | 1 МГц | (5-10) МГц | 30 МГц | 50 МГц | |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
св. 300 мВ до | 0,4+0,01А | 0,2+0,01А | 0,25+0,01А | 0,4+0,01А | 0,4+0,01А | 0,7+0,03А |
св. 30 мВ до | 0,4+0,01А | 0,3+0,01А | 0,3+0,01А | 0,6+0,02А | 0,6+0,04А | 0,7+0,03А |
св. 3 мВ до | 0,5+0,01А | 0,4+0,01А | 0,4+0,01А | 0,6+0,02А | 0,6+0,04А | 1+0,05А |
от 1 мВ до | 0,5+0,01А | 0,4+0,01А | 0,5+0,01А | 1+0,05А | 1+0,05А | 1,5+0,05А |
Продолжение таблицы
Поддиапазон напряжения | Предел допускаемой основной погрешности ±(% от Ux+% от А) | |||||
100 МГц | 300 МГц | 600 МГц | 800 МГц | 1000 МГц | 1500 МГц | |
8 | 9 | 10 | 11 | 12 | 13 | |
св. 300 мВ до | 0,8+0,02А | 1,5+0,1А | 2+0,1А | 3+0,1А | 4+0,1А | 5+0,2А |
св. 30 мВ до | 0,8+0,02А | 1,5+0,1А | 3+0,1А | 4+0,1А | 5+0,1А | 5+0,2А |
св. 3 мВ до | 1,5+0,05А | 2+0,1А | 4+0,1А | 5+0,1А | 5+0,1А | 6+0,2А |
от 1 мВ до | 1,5+0,05А | 2+0,1А | 4+0,1А | 5+0,1А | 6+0,1А | 6+0,2А |
где
;
- соответственно воспроизводимое и конечное (соответствующее верхнему пределу в поддиапазоне) значения напряжений.
· Коэффициент гармоник выходного напряжения:
Частота, МГц | 1·10-5-0,1 | 1-30 | 50-100 | 300 | 600 | 800 | 1000 | 1500 |
Коэффициент гармоник, % | 0,1 | 0,15 | 0,2 | 0,5 | 0,7 | 0,8 | 1,0 | 1,0 |
· Диапазон плавно устанавливаемых значений отклонения выходного напряжения: ±30%.
· Возможность перестройки фиксированных частот:
Частота, МГц | 5 | 10 | 30 | 50 | 100 | 300 | 600 | 800 | 1000 | 1500 |
Диапазон перестройки, МГц | 4,5-6 | 8-11,5 | 25-33 | 40-55 | 75-100 | 250- | 500- | 650- | 800- | 1300- |
· Погрешность установки частоты по встроенному частотомеру: ±0,1%.
· Устойчивость и прочность к воздействию климатических и механических факторов – группа 2 ГОСТ 22261 с диапазоном рабочих температур от 10 до 35 оС.
· Питание – сеть (220±22) В, (50±0,5) Гц.
· Мощность, потребляемая от сети переменного тока: 50 ВА.
· Масса – 9 кг.
· Габаритные размеры – 495 х 120 х 420 мм.
